Інструкція із запуску і підключення частотного перетворювача AE200 YINGSHIDA

17.08.2020

Інструкція із запуску і підключення частотного перетворювача AE200 YINGSHIDA

Частотний перетворювач - це електронне обладнання, призначене для зміни частоти струму.

Дякуємо вам за використання перетворювача частоти серії AE (AE200 YINGSHIDA). Серія AE належить до загального SVC-типу, має широку універсальну сумісність і розроблена на основі мікропроцесора нового покоління. Новий алгоритм дає змогу отримувати потужний вихідний крутний момент на низьких частотах при векторному керуванні без датчика швидкості. Цей посібник містить інструкції з експлуатації та запобіжні заходи під час використання частотного перетворювача. Неправильне використання може призвести до непередбачених нещасних випадків. Будь ласка, уважно прочитайте цей посібник перед початком роботи.

Короткі технічні характеристики частотного перетворювача

  • Найменування: векторний перетворювач частоти загального призначення. Модель: AE-200.
  • Захист від: короткого замикання, перегріву, втрати фази, перевантаження, підвищеної та зниженої напруги.
  • Вхідна напруга: 380В +- 15% (трифазні).
  • Вхідна напруга: 220В +- 15% (однофазні).
  • Вихідна напруга: 3 фази 0~380В (трифазні).
  • Вихідна напруга: 3 фази 0~220В (однофазні).
  • Вхідна частота струму: 40~65 Гц.
  • Вихідна частота струму: 0~600 Гц.
  • Максимальні перевантаження: 150% (до 60 с), 180% (до 10 с).
  • Виробник: YINGSHIDA.
  • Країна виробник: Китай.

Експлуатація

Перевірте всі параметри і переконайтеся, що раптовий запуск не спричинить механічного пошкодження.

Не використовуйте перетворювач частоти, коли кришку знято або її частину відкрито. Після зняття кришки його слід експлуатувати з дотриманням застережень, наведених у посібнику.

Електронний захист від перевантаження за струмом не може повністю забезпечити тепловий захист електродвигуна.

Використовуйте шумові фільтри для зменшення впливу електромагнітних завад. Інакше це може вплинути на електронне обладнання, яке використовується поруч із частотним перетворювачем.

Вживіть відповідних заходів для придушення гармонік, інакше силовий конденсатор і блок генерування енергії перегріються і будуть пошкоджені через гармоніки живлення, які створює пристрій.

Встановлення і підключення перетворювача частоти

Оскільки це обладнання належить до складних силових електронних виробів, умови встановлення на місці та навколишнє середовище безпосередньо впливають на нормальну роботу і строк служби обладнання.

Тому вимоги такі:

  • Будь ласка, не докладайте надмірних зусиль до кришки і будьте обережні під час встановлення, щоб уникнути пошкоджень.
  • Якщо можливо, встановіть задню частину ПЧ або радіатор ззовні установки, що може значно знизити температуру всередині корпусу.
  • Будь ласка, встановлюйте пристрій у чистому і закритому місці, яке запобігає потраплянню пилу.
  • Перетворювач частоти слід встановлювати на монтажній плиті вертикально і надійно закріплювати гвинтами. Зверніть увагу на спосіб охолодження пристрою, встановленого в електричній шафі керування: коли два або більше ПЧ і охолоджувальний вентилятор встановлено в одній електричній шафі керування, зверніть увагу на правильне місце встановлення, щоб забезпечити підтримання оптимальної температури навколо обладнання. Якщо положення встановлення неправильне, температура навколо може зрости.

Опис основного контуру терміналу

Маркування

Призначення

Опис

R, S, T - 3 фази

R, T - 1 фаза

Вхід живлення на частотний перетворювач

Підключення живлення: однофазне - 220V 50-60HZ, трифазне 230V або 380V 50-60HZ.

U, V, W

Вихід на електродвигун

Підключення трифазного асинхронного електродвигуна.

DC+, PB

Підключення гальмівного резистора

З’єднання з гальмівним резистором між DC + і PB (18,5 кВт або менше).

DC+, DC-

З’єднання з гальмівним пристроєм

Підключення зовнішнього гальмівного пристрою (від 18,5 кВт до 55 кВт або менше).

DC+, PI

З’єднання з електричним реактором змінного струму

Від’єднання перемички між клемами PI і DC + для з’єднання з електричним реактором змінного струму (75кВт і вище).

E, ⏚

Заземлення

Перетворювач частоти має бути заземлений.

Пам’ятайте, що джерело живлення не можна підключати до вихідних клем перетворювача (U, V, W), інакше пристрій буде пошкоджено.

Коли відстань між частотним перетворювачем і електродвигуном перевищує 50 м, пристрій схильний до спрацювання захисту від перевантаження за струмом через надмірний струм витоку, спричинений паразитною ємністю довгого кабелю відносно землі.

Електромагнітні завади: встановіть радіозавадний фільтр на вхідній клемі, щоб мінімізувати завади у випадках із високими вимогами, оскільки вхідний і вихідний контур ПЧ мають гармонічну складову. Не встановлюйте силовий конденсатор на вихідній клемі, оскільки це може призвести до виходу з ладу або пошкодження пристрою.

Будь ласка, не відкривайте кришку протягом 10 хвилин після вимкнення живлення і перевірте напругу мультиметром. Конденсатор ще певний час після вимкнення живлення перебуває під небезпечною високою напругою. Перетворювач частоти і електродвигун мають бути заземлені, щоб уникнути ураження електричним струмом.

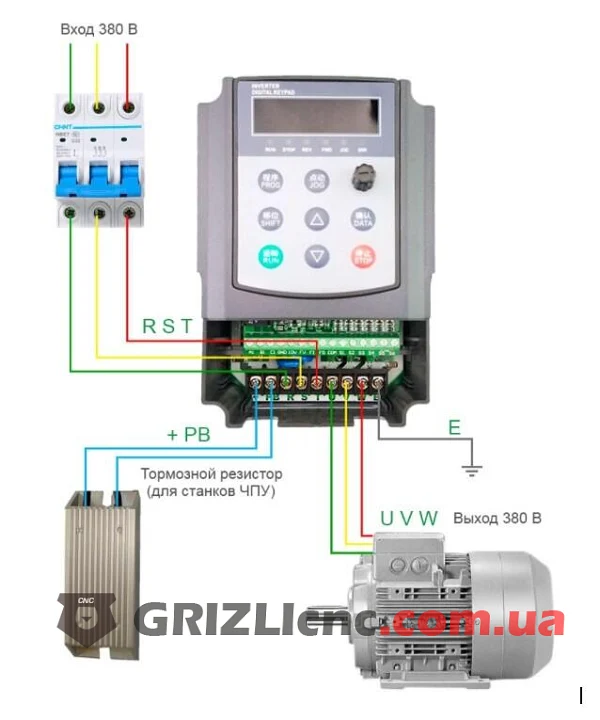

Підключення частотника AE220 до двигуна 380В

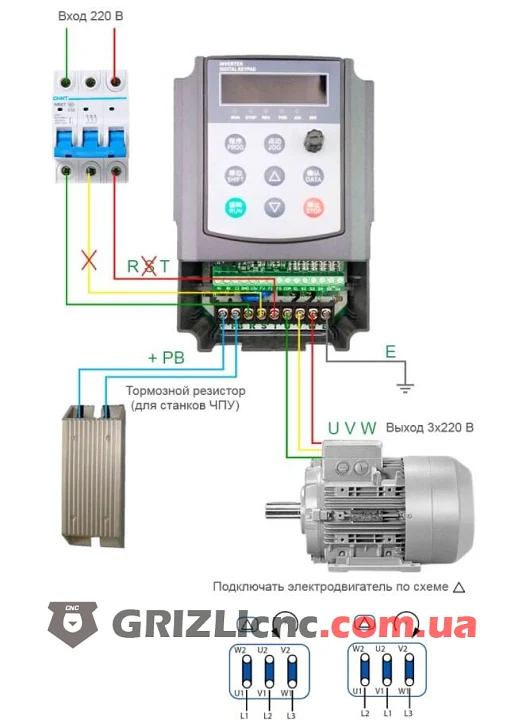

Підключення і налаштування частотного перетворювача

Опис клем контуру керування

Маркування

Призначення

Опис

A1, B1, C1

A2, C2

J1, J2 контактний вихід реле

Al, C1 для нормально розімкненої контактної групи; B1, C1 - для нормально замкненої групи контактів; A2, C2 - для нормально розімкненої групи контактів; J1 - заводське значення - вихідний сигнал стану руху вперед; заводське значення J2 - вихідний сигнал стану несправності.

12V, GND

12 В вихід допоміжного джерела живлення (APS)

Джерело живлення постійного струму 12В (≤ 50мА).

12V, BK

Вихідний сигнал гальма

Використовується для підключення зовнішнього гальмівного блока.

+485-

Термінал послідовного зв’язку

Термінал забезпечує послідовний зв’язок із зовнішнім пристроєм.

10V

Блок живлення для налаштування частоти

Забезпечення електроживлення для зовнішнього потенціометра (4.7K-10K).

FV, GND

Термінал введення аналогового сигналу

Підключення потенціометра або сигналу 0-10 В для налаштування частоти, налаштування HD або зворотного зв’язку ПІД.

FI, GND

Термінал введення аналогового сигналу

Введення сигналу 0-20 мА для налаштування частоти, налаштування ПІД або зворотного зв’язку ПІД.

FO, GND

Термінал введення аналогового сигналу

Вихідний сигнал 0-10 В можна підключити до вольтметра постійного струму 10 В і використовувати для індикації робочої частоти, вихідної напруги, вихідного струму тощо. Перемикачами можна перейти на виведення струмового сигналу 0 ~ 20 мА.

S1

Багатофункціональний вхідний термінал 1

Заводське налаштування - обертання вперед.

S2

Багатофункціональний вхідний термінал 2

Заводське налаштування - реверсне обертання.

S3

Багатофункціональний вхідний термінал 3

Заводське налаштування - введення зовнішньої помилки.

S4

Багатофункціональний вхідний термінал 4

Заводське налаштування - скидання помилки.

S5

Багатофункціональний вхідний термінал 5

Заводське налаштування - нормальне обертання.

S6

Багатофункціональний вхідний термінал 6

Заводське налаштування - зворотне обертання.

COM

Загальний термінал багатофункціонального входу

Загальне заземлення для S1-S6, використовується разом із S1-S6.

24V, COM

24 В вихід допоміжного джерела живлення (APS).

Джерело живлення постійного струму 24 В (≤ 50 мА).

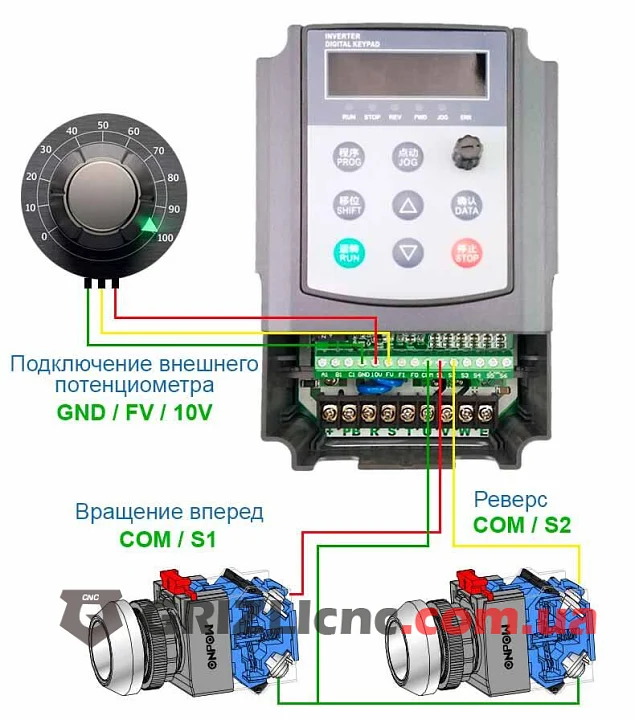

схема підключення кнопок увімкнення/вимкнення

Примітка: Клема COM є загальною клемою цифрового керуючого сигналу S1-S6 (багатофункціональні вхідні клеми). Клема GND є загальною клемою для FV, FL, FO і BK. Не підключайте їх до землі. 2) Проводка клем контуру керування має бути екранованою витою парою. Для контуру керування рекомендується використовувати кабельне розведення 0,75 мм2. 4) У контур керування не можна подавати сильний струм, інакше це пошкодить перетворювач частоти.

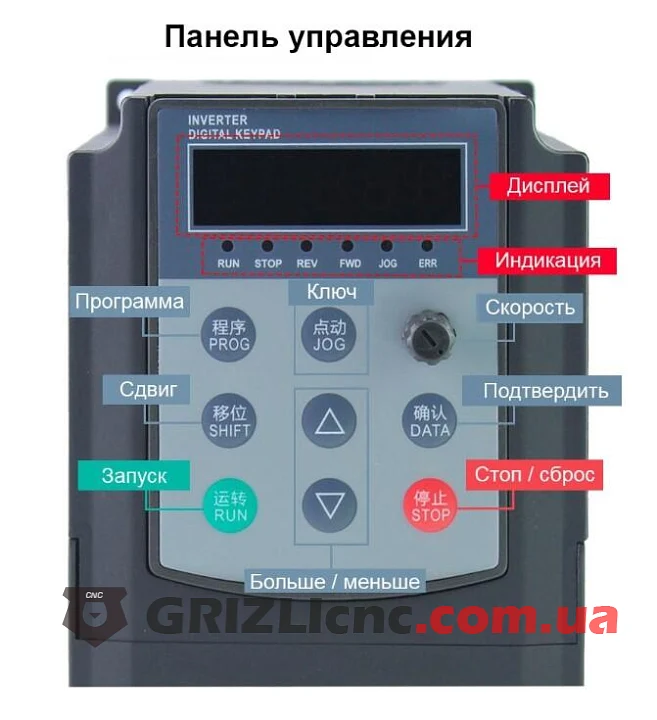

Встановлення і налаштування частотного перетворювача

Опис роботи панелі керування.

Кнопка

Призначення

Опис

RUN

Кнопка «запуск»

Перетворювач частоти починає працювати після натискання цієї клавіші. У стані програмування ця клавіша може працювати як клавіша Shift. Коли частотний перетворювач керується зовнішнім терміналом, ця кнопка неактивна.

JOG

Прохід/реверс

Утримуйте цю клавішу для перевірки обертання. Цю клавішу можна використовувати як клавішу "РЕВЕРС" (Р-082 = 1).

STOP

Кнопка «стоп/скидання»

Перетворювач частоти зупиниться після натискання цієї клавіші. Ця функція обмежується параметром (P-083). Після попередження про збій натисніть цю клавішу для скидання системи.

PROG

Кнопка «Програма»

Натисніть цю кнопку для входу в меню зміни функцій стану системи або виходу з нього.

DATA

Кнопка «Введення»

Натисніть цю клавішу, щоб підтвердити код функції в стані програмування, і натисніть її, щоб зберегти змінені дані після модифікації параметра. Натисніть цю клавішу, щоб відобразити робочу частоту, напругу шини, вихідну напругу, вихідний струм, швидкість обертання.

▲

Кнопка «Вгору»

У режимі програмування натисніть цю кнопку для збільшення даних. Натискання цієї клавіші збільшує робочу частоту в робочому стані або в режимі очікування.

▼

Кнопка «Вниз»

У режимі програмування натисніть цю кнопку для зменшення даних. Натискання цієї клавіші зменшує робочу частоту в робочому стані або в режимі очікування.

SHIFT

Кнопка «Зсув»

Зсув дає змогу змінювати дані параметра в стані програмування.

Змінюємо параметр Р-082 з 0 на 1. Після цього кнопка JOG працюватиме в режимі кнопки РЕВЕРС.

Опис світлової індикації

Індикатор

Опис

RUN

Світловий індикатор робочого стану.

STOP

Світловий індикатор стану "СТОП".

REW

Світловий індикатор реверсного обертання.

FWD

Світловий індикатор прямого обертання.

JOG

Світловий індикатор кнопки JOG.

ERR

Світловий індикатор стану помилки.

Опис індикації дисплея

Символ

Опис

H

Встановлення частоти.

U

Напруга на шині.

A

Вихідний струм.

F

Робоча частота.

u

Вихідна напруга.

r

Робоча швидкість обертання.

G

Вихідна потужність.

y

Встановлене значення PID.

b

Стан вхідного терміналу.

c

Аналогове значення FV.

h

Поточне значення SPD.

d

Вихідний крутний момент.

l

Значення зворотного зв’язку PID.

o

Вихідний термінал.

E

Аналогова величина FI.

J

Лічильник.
