Инструкция по запуску и подключению частотного преобразователя AE200 YINGSHIDA
17.08.2020
Частотный преобразователь - это электронное оборудование, предназначенное для изменения частоты тока.

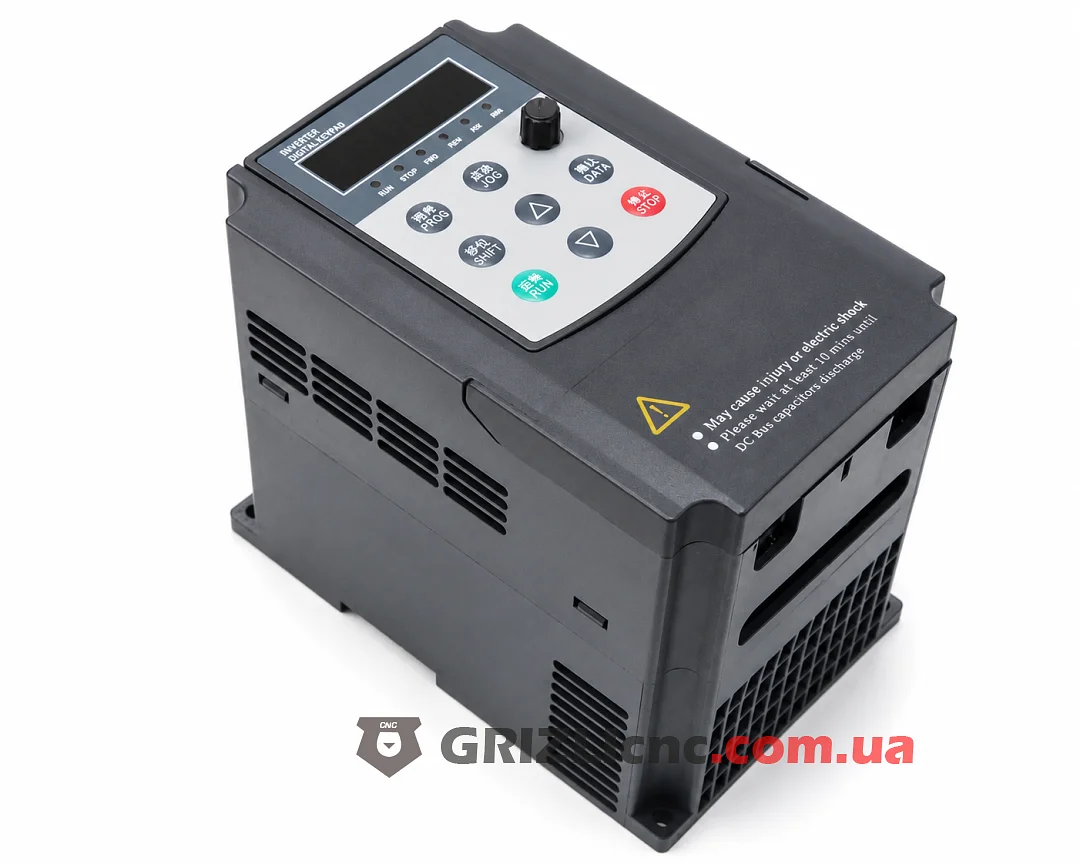

Благодарим Вас за использование преобразователя частоты серии AE (AE200 YINGSHIDA), а серия AE является общим SVC-типом, который имеет обширную универсальную совместимость и разработан на основе микропроцессора нового поколения. Новый алгоритм может давать мощный низкочастотный выходной крутящий момент под векторное управление без датчика скорости. Это руководство содержит инструкции по эксплуатации и меры предосторожности при использовании частотного преобразователя. Неправильное использование может привести к непредвиденным несчастным случаям. Пожалуйста, прочитайте это руководство внимательно перед работой.
- Купить частотные преобразователи AE200 YINGSHIDA
- Список програмируемых функций
- Список ошибок частотного преобразователя
Краткие технические характеристики частотного преобразователя
- Наименование: Векторный преобразователь частоты общего назначения. Модель: AE-200.
- Защита от: короткого замыкания, перегрева, потери фазы, перегрузки, повышенного и пониженного напряжения.
- Входное напряжение: 380В +- 15% (трехфазные).
- Входное напряжение: 220В +- 15% (однофазные).
- Выходное напряжение: 3 фазы 0~380В (трехфазные).
- Выходное напряжение: 3 фазы 0~220В (однофазные).
- Входная частота тока: 40~65 Гц.
- Выходная частота тока: 0~600 Гц.
- Максимальные перегрузки: 150% (до 60 с), 180% (до 10 с).
- Производитель: YINGSHIDA.
- Страна производитель: Китай.
Эксплуатация
Проверьте все параметры и убедитесь, что внезапный запуск не вызовет механического повреждения.
Не используйте преобразователь частоты в случаях, когда крышка снята или ее часть открыта. Он должен эксплуатироваться с соблюдением оговорок, приведенных в руководстве после снятия крышки.
Используйте шумовые фильтры для уменьшения воздействия электромагнитных помех. В противном случае это может повлиять на электронное оборудование, используемое рядом с частотным преобразователем.
Примите соответствующие меры для подавления гармоник, в противном случае силовой конденсатор и блок генерации энергии будут перегреты и повреждены из-за гармоники питания, создаваемые устройством.
Установка и подключение преобразователя частоты
Поскольку данное оборудование относится к сложным силовым электронным изделиям, установка на площадке и окружающая среда напрямую влияют на нормальную работу и срок службы оборудования.
Таким образом, требования заключаются в следующем:
- Пожалуйста, не прилагайте чрезмерных усилий к крышке и соблюдайте осторожность при установке, чтобы избежать повреждений.
- Если возможно, установите заднюю часть ПЧ или радиатор снаружи установки, что может значительно снизить температуру, создаваемую в корпусе.
- Пожалуйста, устанавливайте устройство в чистом и закрытом месте, предотвращающем попаданию пыли.
- Преобразователь частоты должен быть установлен на монтажной плите вертикально и надежно с помощью винтов. Обратите внимание на метод охлаждения устройства, установленного в электрическом шкафу управления: пожалуйста, обратите внимание на правильное место установки, когда два или более ПЧ и охлаждающий вентилятор были установлены в одном электрическом шкафу управления, чтобы обеспечить поддержание оптимальной температуры вокруг оборудования. Если положение установки неправильное, температура вокруг может увеличиться.

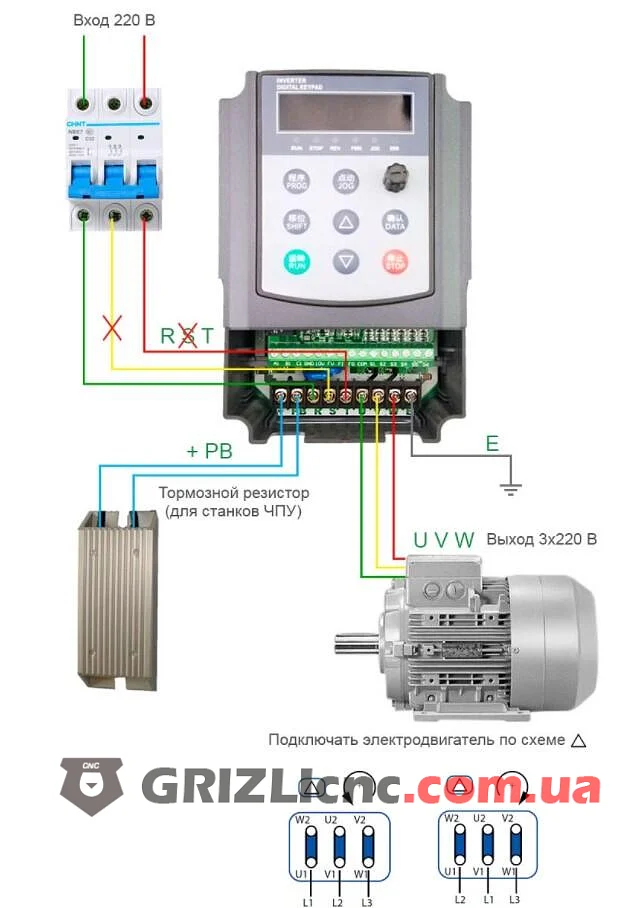

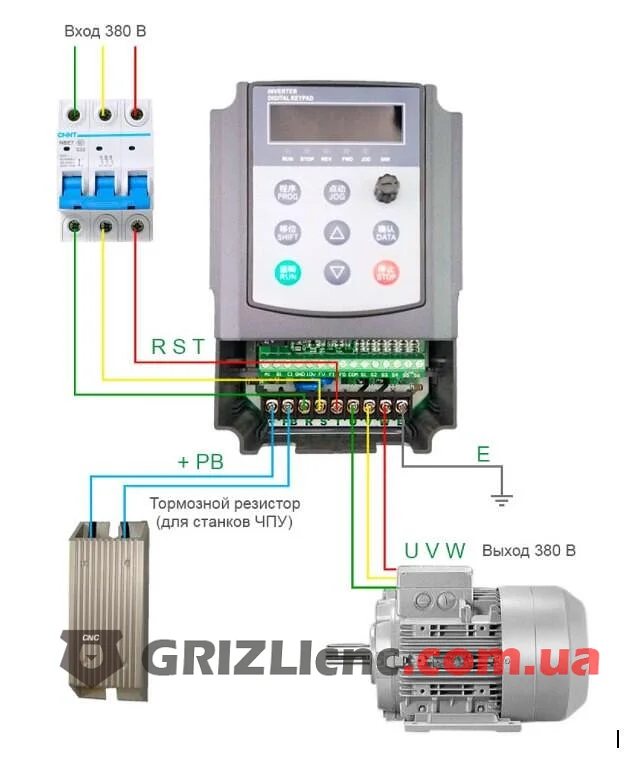

Описание основного контура терминала
|
Маркировка |
Назначение |
Описание |
|
R, S, T - 3 фазы R, T - 1 фаза |
Вход питания на частотный преобразователь |
Подключение питания: однофазный - 220V 50-60HZ, трехфазный 230V или 380V 50-60HZ. |
|
U, V, W |
Выход на электродвигатель |
Подключение трехфазного асинхронного электродвигателя. |
|
DC+, PB |
Подключение тормозного резистора |
Соединение с тормозным резистором между DC + и PB (18,5 кВт или меньше). |
|
DC+, DC- |
Соединение с тормозным устройством |
Подключение с внешним тормозным устройством (от 18,5 кВт до 55 кВт или меньше). |
|
DC+, PI |
Соединение с электрическим реактором переменного тока |
Отсоединение разъема между клеммами PI и DC +, соединяющими с электрическим реактором переменного тока (75кВт и выше). |
|
E, ⏚ |
Заземление |
Преобразователь частоты должен быть заземлен. |
Помните, что источник питания не должен быть подключен к выходным клеммам преобразователя (U, V, W), в противном случае устройство будет повреждено.
Когда расстояние между частотным преобразователем и электродвигателем превышает 50 м, данное устройство склонно к защите от перегрузки по току из-за чрезмерного тока утечки, вызванного паразитной емкостью длинного кабеля на земле.
Электромагнитные помехи: установите радиошум-фильтр на входной клемме, чтобы минимизировать помехи в случаях с высокими требованиями, поскольку входной и выходной контур ПЧ имеют гармоническую составляющую. Не устанавливайте силовой конденсатор на выходной клемме, так как это может привести к выходу из строя или повреждению устройства.
Пожалуйста, не открывайте крышку в течении 10 минут после выключения питания, и проверьте напряжение с помощью мультиметра. Конденсатор все еще имеет опасное высокое давление после отключения питания в течение определенного периода времени. Преобразователь частоты и электродвигатель должны быть заземлены во избежание поражения электрическим током.

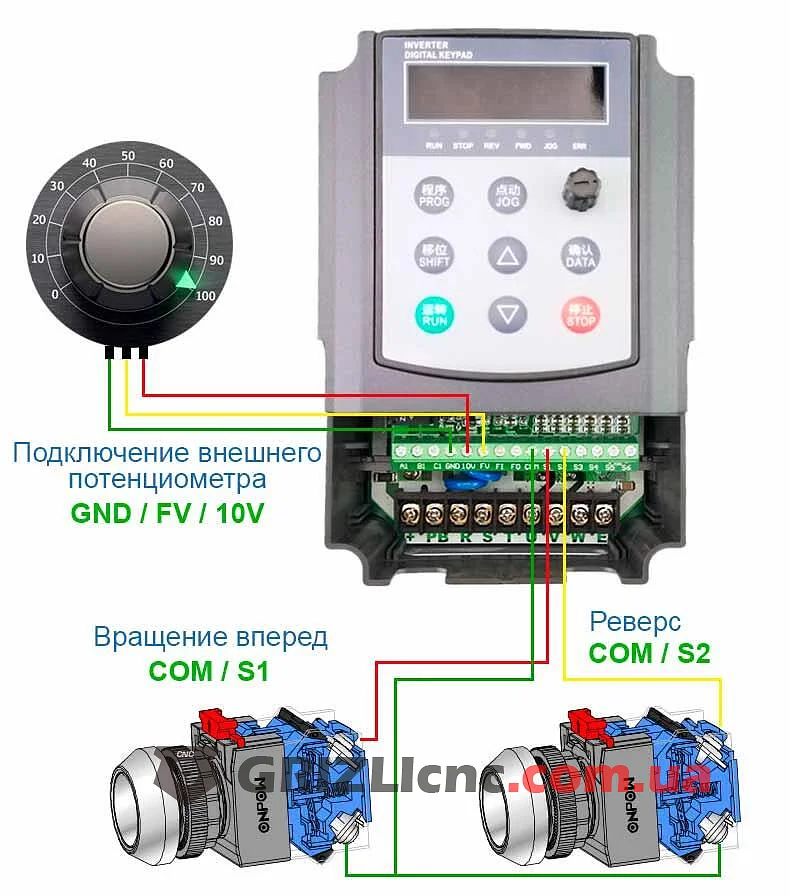

Описание клемм контура управления
|
Маркировка |
Назначение |
Описание |
|
A1, B1, C1 A2, C2 |
J1, J2 контактный выход реле |
Al, C1 для нормально разомкнутой контактной группы; B1, C1 - для нормально замкнутой группы контактов; A2, C2 - для нормально разомкнутой группы контактов; J1 - заводское значение - выходной сигнал состояния движения вперед; Заводское значение J2 - это выходной сигнал состояния неисправности. |
|
12V, GND |
12 В выход вспомогательного источника питания (APS) |
Источник питания постоянного тока 12В (≤ 50мА). |
|
12V, BK |
Выходной сигнал тормоза |
Используется для подключения внешнего тормозного блока. |
|
+485- |
Терминал последовательной связи |
Терминал имеет последовательную связь с внешним. |
|
10V |
Блок питания для настройки частоты |
Обеспечение электропитания для внешнего потенциометра (4.7K-10K). |
|
FV, GND |
Терминал ввода аналогового сигнала |
Подключение с помощью потенциометра или сигнала 0-10 В, в качестве настройки частоты, настройки HD или обратной связи ПИД. |
|
FI, GND |
Терминал ввода аналогового сигнала |
Ввод сигнала 0-20 мА для настройки частоты, настройки ПИД или обратной связи ПИД. |
|
FO, GND |
Терминал ввода аналогового сигнала |
Выходной сигнал 0-10 В может быть подключен к вольтметру постоянного тока 10 В и использоваться для индикации рабочей частоты, выходного напряжения, выходного тока и т. д . Может переключать переключатели и выводить токовый сигнал 0 ~ 20 мА. |
|
S1 |
Многофункциональный входной терминал 1 |
Заводская настройка - вращение вперед. |
|
S2 |
Многофункциональный входной терминал 2 |
Заводская настройка - реверс вращение. |
|
S3 |
Многофункциональный входной терминал 3 |
Заводская настройка - ввод внешней ошибки. |
|
S4 |
Многофункциональный входной терминал 4 |
Заводская настройка - сброс ошибки. |
|
S5 |
Многофункциональный входной терминал 5 |
Заводская настройка - нормальное вращение. |
|
S6 |
Многофункциональный входной терминал 6 |
Заводская настройка - обратное вращение. |
|
COM |
Общий терминал многофункционального входа |
Общее заземление для S1-S6 и используется с S1-S6. |
|
24V, COM |
24 В выход вспомогательного источника питания (APS). |
Источник питания постоянного тока 24 В (≤ 50 мА). |

Примечание: Клемма COM является общей клеммой цифрового управляющего сигнала S1-S6. (многофункциональные входные клеммы). Клемма GND является общей клеммой для FV, FL, FO и BK. Не подключайте их к земле. 2) Проводка клемм контура управления должна быть экранированной витой парой. Для контура управления рекомендуется использовать кабельную разводку 0,75 мм2. 4) В контур управления нельзя вводить сильный ток, иначе это повредит преобразователь частоты.

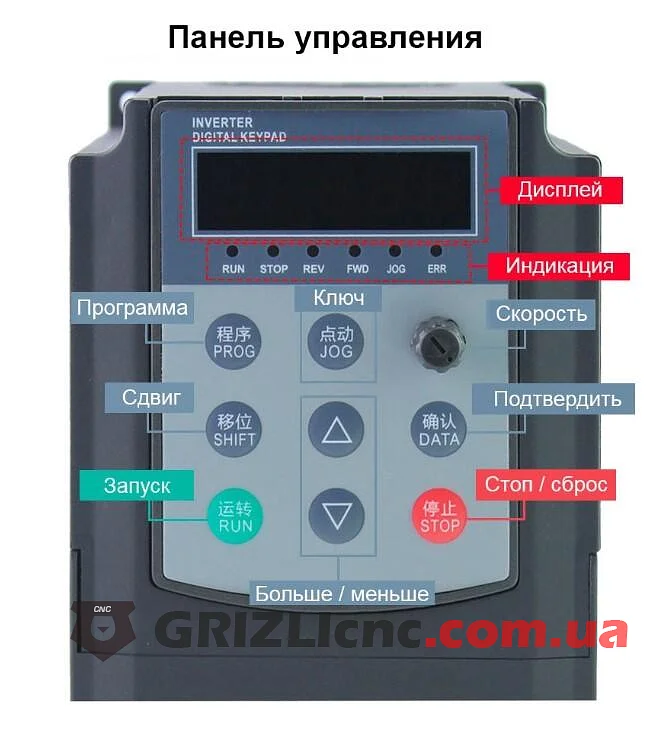

Описание работы панели управления.
|
Кнопка |
Назначение |
Описание |
|
RUN |
Кнопка «запустить» |
Преобразователь частоты начинает работать при нажатии этой клавиши. Эта клавиша может быть как клавиша Shift в состояние программирования. Когда частотный преобразователь управляется внешним терминалом, этоа кнопка неактивна. |
|
JOG |
Проход/реверс |
Удерживайте эту клавишу для проверки вращения. Эта клавиша может использоваться, как клавиша "РЕВЕРС" (Р-082 = 1). |
|
STOP |
Кнопка «стоп/сброс» |
Преобразователь частоты остановится при нажатии этой клавиши. Эта функция ограничена (P-083). После предупреждение о сбое, нажмите эту клавишу для сброса системы. |
|
PROG |
Кнопка «Программа» |
Нажмите эту кнопку для входа/выхода в меню изменения фунций состояния системы. |
|
DATA |
Кнопка «Ввод» |
Нажмите эту клавишу, чтобы подтвердить код функции в программировании состояние и нажмите эту клавишу, чтобы сохранить измененные данные после модификация параметра. Нажмите эту клавишу, чтобы отображать рабочую частоту, напряжение шины, выходное напряжение, выходной ток, скорость вращения. |
|
▲ |
Кнопка «Вверх» |
В режиме программирования, нажмите эту кнопку для увеличения данных. Нажатие на эту клавишу увеличивает рабочую частоту в рабочем состоянии или в режиме ожидания. |
|
▼ |
Кнопка «Вниз» |
В режиме программирования, нажмите эту кнопку для уменьшения данных. Нажатие на эту клавишу уменьшает рабочую частоту в рабочем состоянии или в режиме ожидания. |
|
SHIFT |
Кнопка «Сдвиг» |
Сдвиг может быть выполнен чтобы изменить данные параметра в состояние программирования. |
Меняем параметр Р-082 с 0 на 1. После этого кнопка JOG будет работать в режиме кнопки РЕВЕРС.
Описание световой индикации
|
Индикатор |
Описание |
|
RUN |
Световой индикатор рабочего состояния. |
|
STOP |
Световой индикатор состояния "СТОП". |
|
REW |
Световой индикатор реверсного вращения. |
|
FWD |
Световой индикатор прямого вращения. |
|
JOG |
Световой индикатор кнопки JOG. |
|
ERR |
Световой индикатор состояния ошибки. |
Описание индикации дисплея
|
Символ |
Описание |
|
H |
Установка частоты. |
|
U |
Напряжение на шине. |
|
A |
Выходной ток. |
|
F |
Рабочая частота. |
|
u |
Выходное напряжение. |
|
r |
Рабочая скорость вращения. |
|
G |
Выходная мощность. |
|
y |
PID установленное значение. |
|
b |
Состояние входного терминала. |
|
c |
Аналоговое значение FV. |
|
h |
Текущее значение SPD. |
|
d |
Выходной крутящий момент. |
|
l |
Значение обратной связи PID. |
|
o |
Выходной терминал. |
|
E |
Аналоговая величина FI. |
|
J |
Счетчик. |
