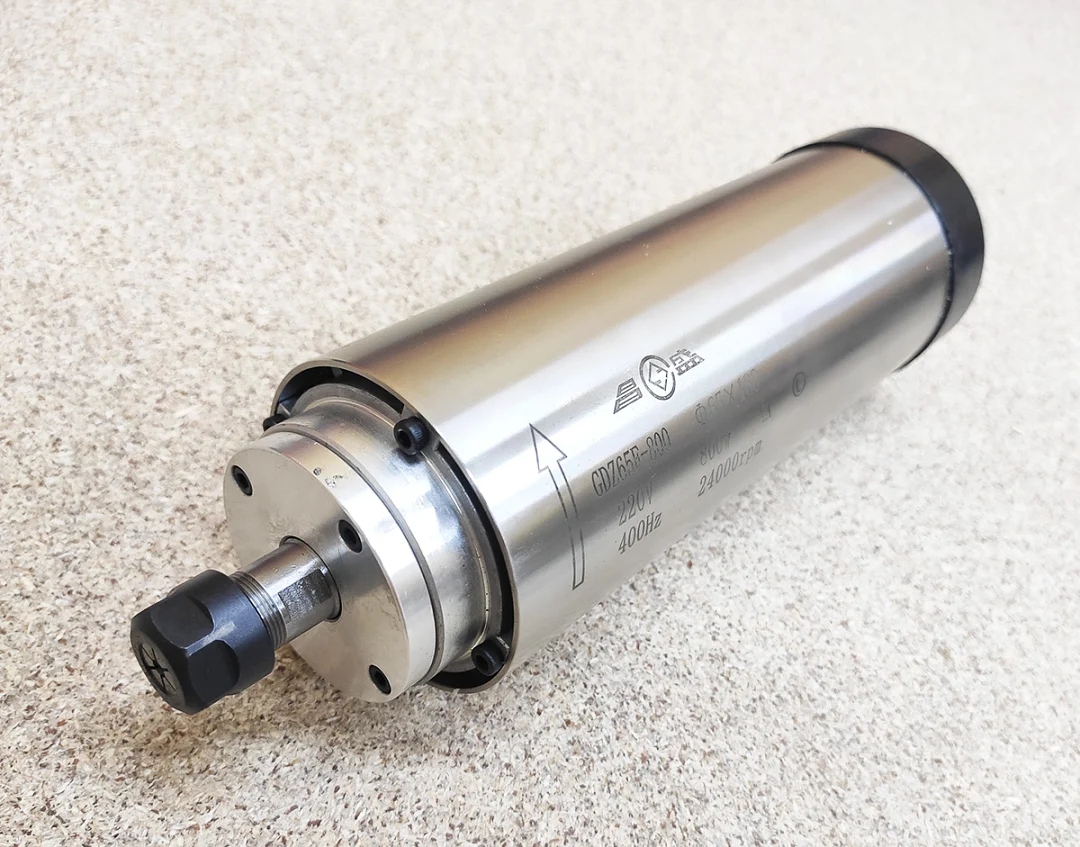

Шпиндель GDZ 800 Вт 220 В ER11 з повітряним охолодженням, 3 підшипники, для фрезерного верстата ЧПУ

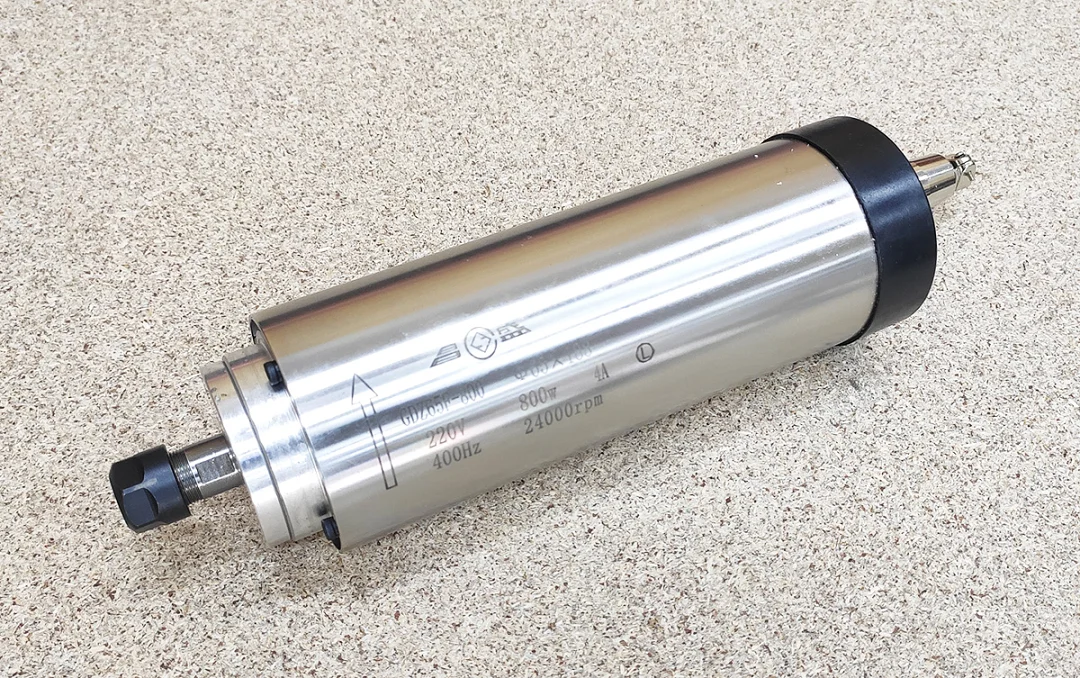

Шпиндель GDZ65F-800 з повітряним охолодженням для фрезерного верстата ЧПУ: потужність 800 Вт, живлення 220 В три фази від частотного перетворювача, 24000 об/хв при частоті 400 Гц. Корпус Ø65x188 мм.

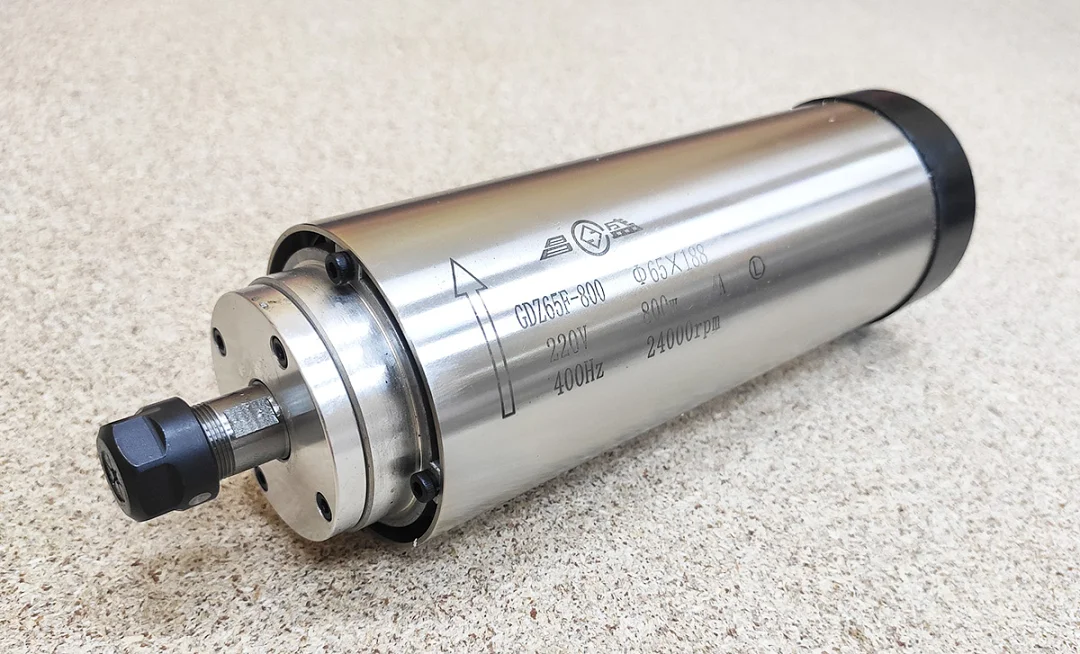

Конструкція

У шпинделі 3 підшипники. Цанговий патрон ER11 затискає хвостовик інструмента діаметром від 1 до 7 мм, під кожен діаметр потрібна своя цанга. Для встановлення на верстат потрібен хомут або кронштейн під діаметр 65 мм; висоту шпинделя регулюють, зсуваючи його в хомуті.

Для яких задач

Потужності 800 Вт вистачає для гравіювання, фрезерування рельєфів і розкрою фанери, МДФ і пластику невеликої товщини на настільних і невеликих верстатах. Крутний момент на валу при 24000 об/хв 0.32 Н·м; на менших обертах шпиндель віддає пропорційно меншу потужність.

Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.

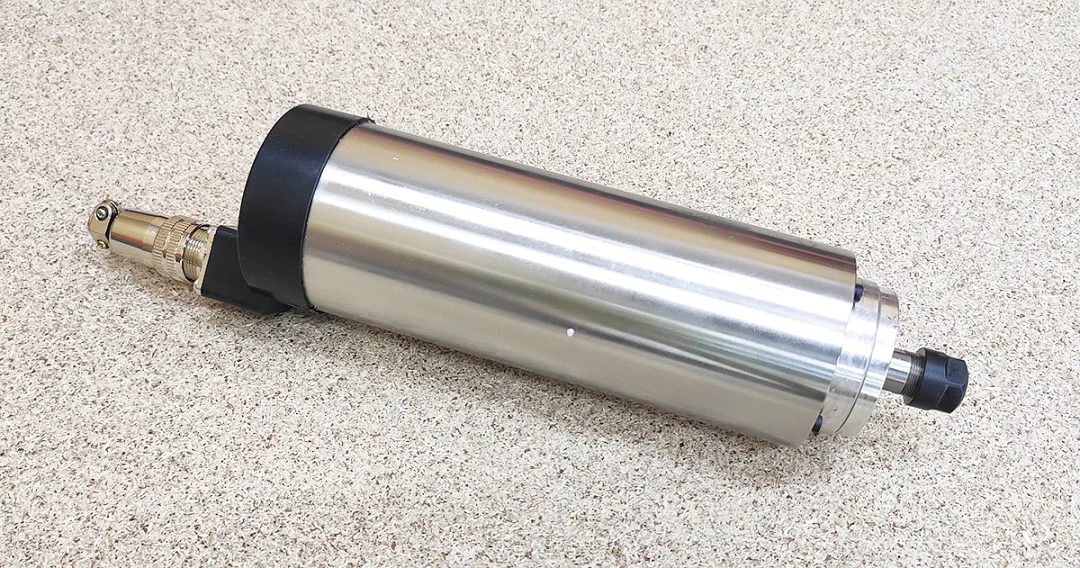

Підключення

Шпиндель підключають лише через частотний перетворювач із входом 220 В і трифазним виходом 220 В, потужністю не меншою за 800 Вт. Пряме підключення до мережі виведе шпиндель з ладу. У частотнику задають номінальну частоту 400 Гц, оберти 24000 об/хв при 400 Гц, напругу 220 В. Параметри налаштовують до підключення шпинделя. Роз’єм чотириконтактний: контакти 1, 2, 3 з’єднують із виходами U, V, W частотника, контакт 4 із заземленням.

Охолодження

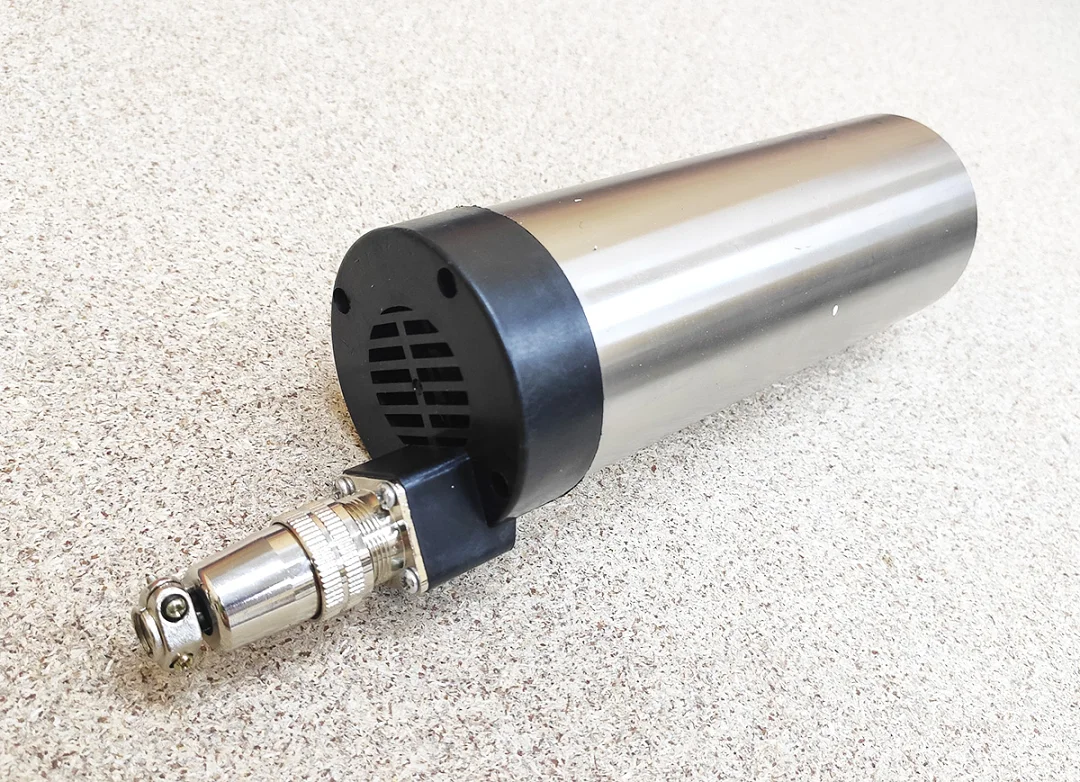

На валу стоїть крильчатка, вона жене повітря вздовж корпусу, окремий контур із помпою не потрібен. Потік повітря зростає разом з обертами, тому тривала робота на малих обертах із великим навантаженням гріє шпиндель сильніше. Решітку тримають чистою від пилу й не закривають кожухами; під час роботи з МДФ і фанерою потрібна аспірація.

Запуск і експлуатація

Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум.
