Вал 18 мм со шпонкой для червячного редуктора NMRV40

Выходной вал для полого выхода червячного редуктора NMRV40. Вал вставляют в отверстие 18 мм со шпоночным пазом, он передаёт момент с венца на шкив, шестерню или муфту.

Конструкция

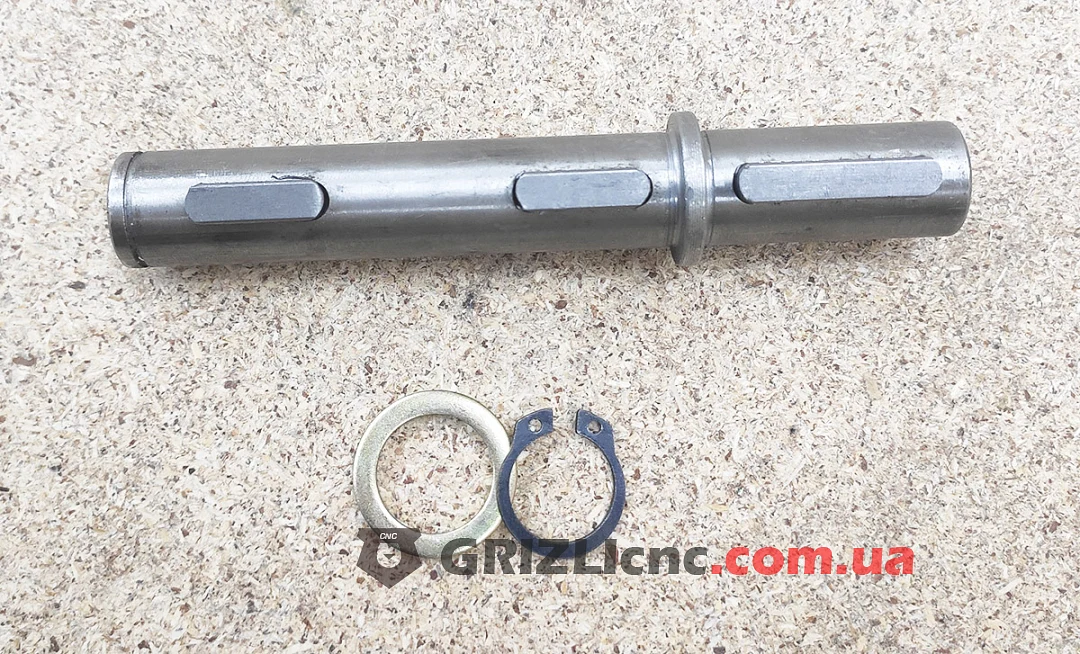

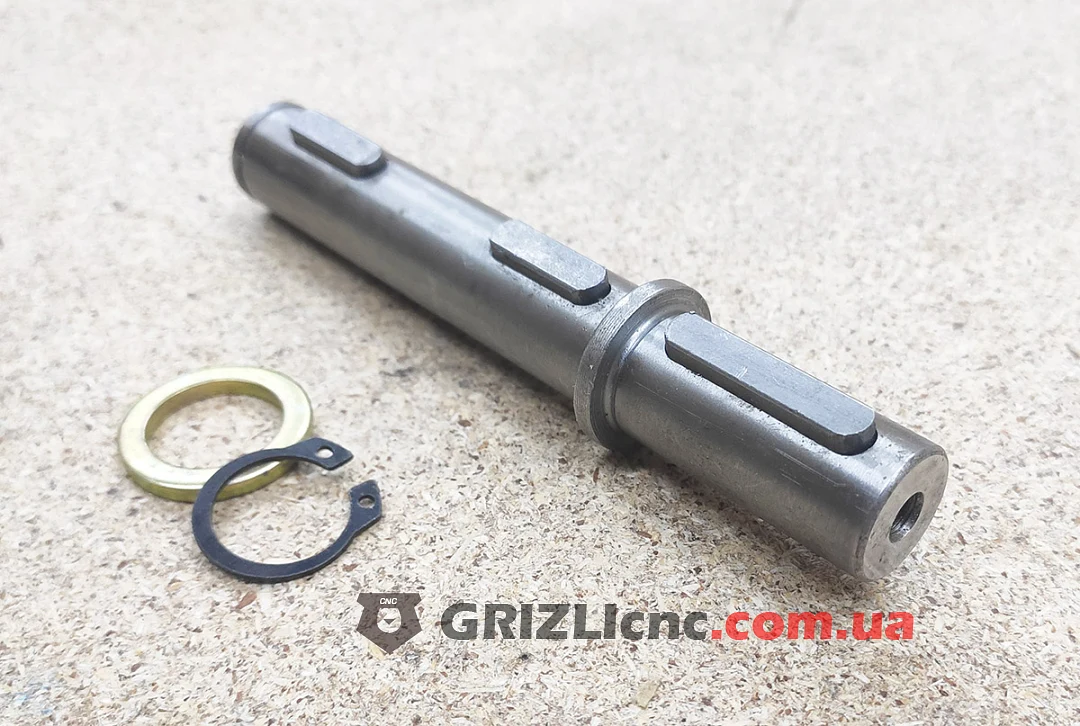

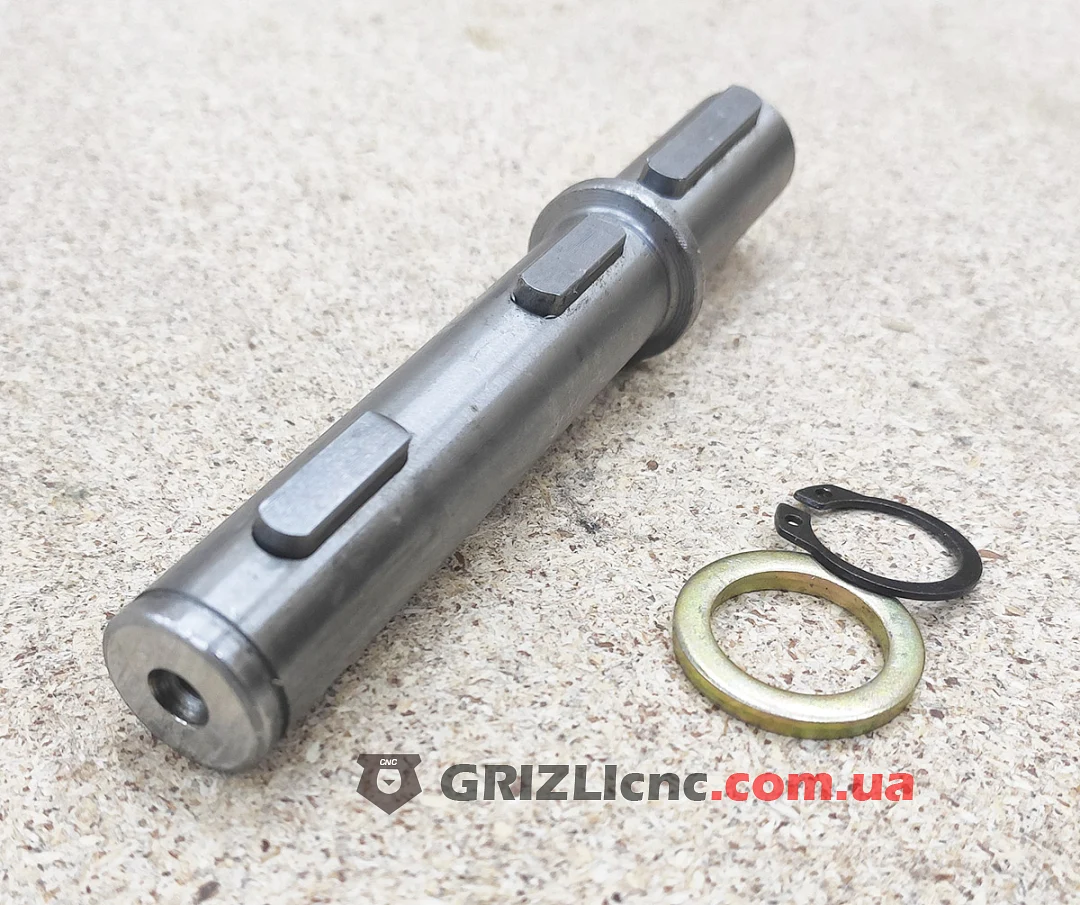

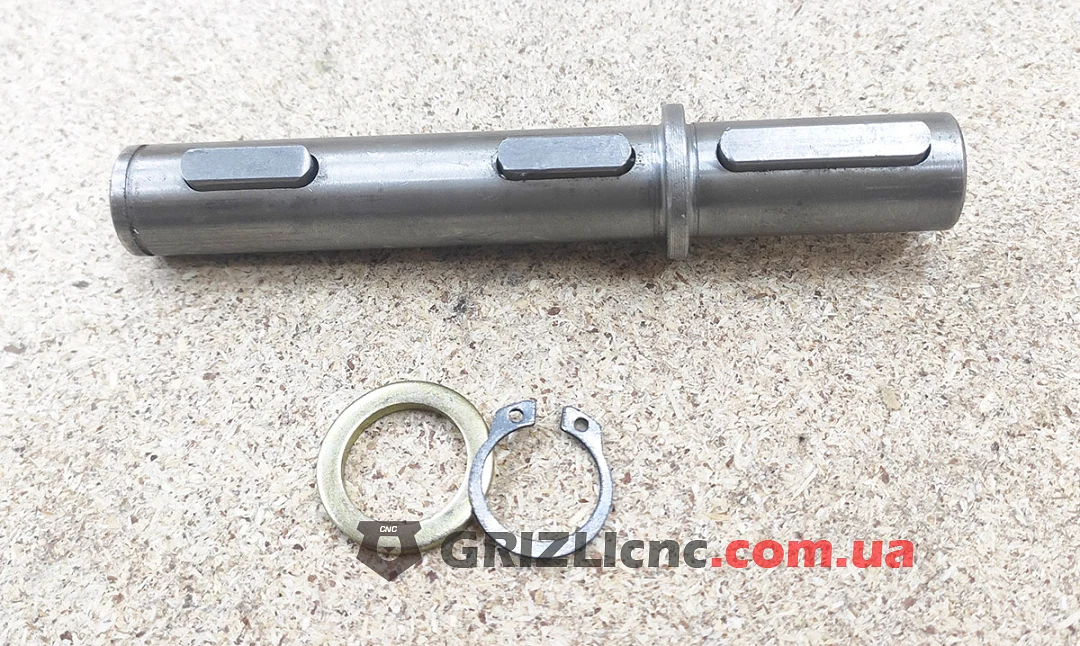

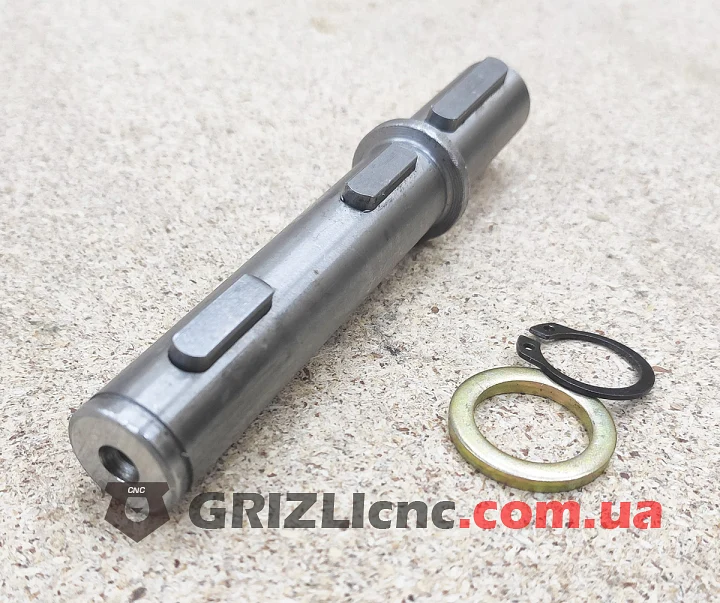

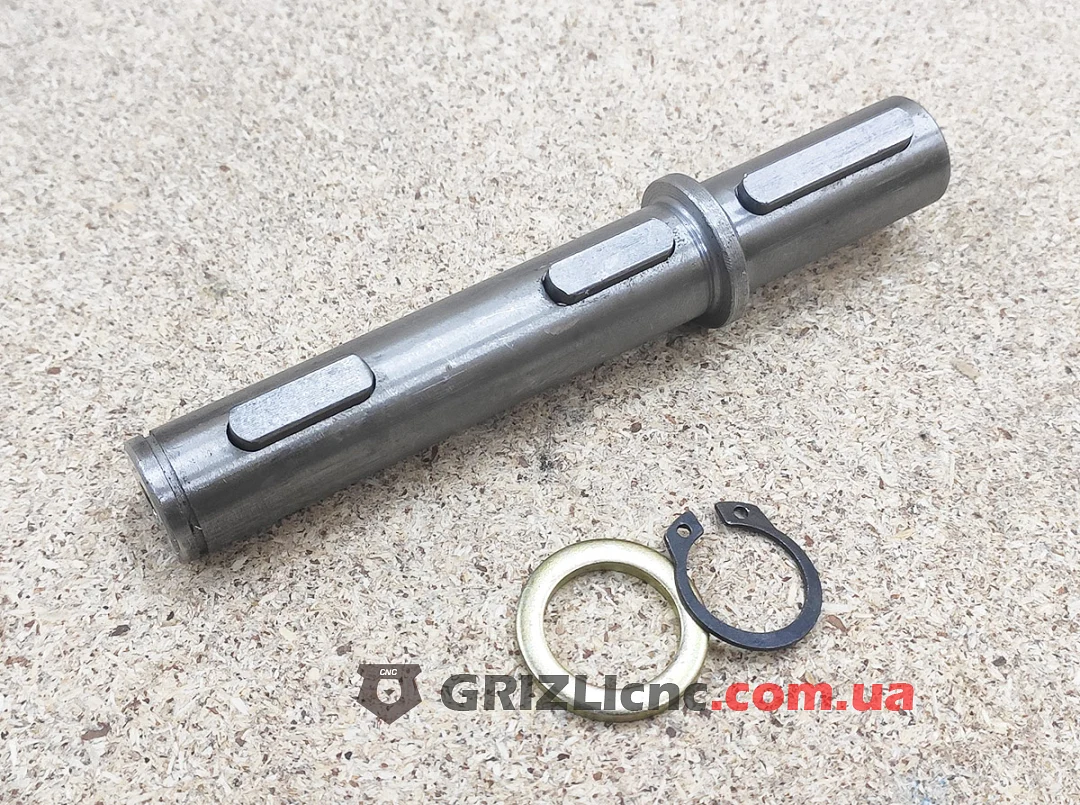

Вал Ø18 мм с буртиком посередине и шпонками: часть шпонок входит в паз ступицы венца, шпонка на выступающем конце держит шкив или муфту. В торце вала центральное отверстие. С валом идут шайба и стопорное кольцо.

Установка

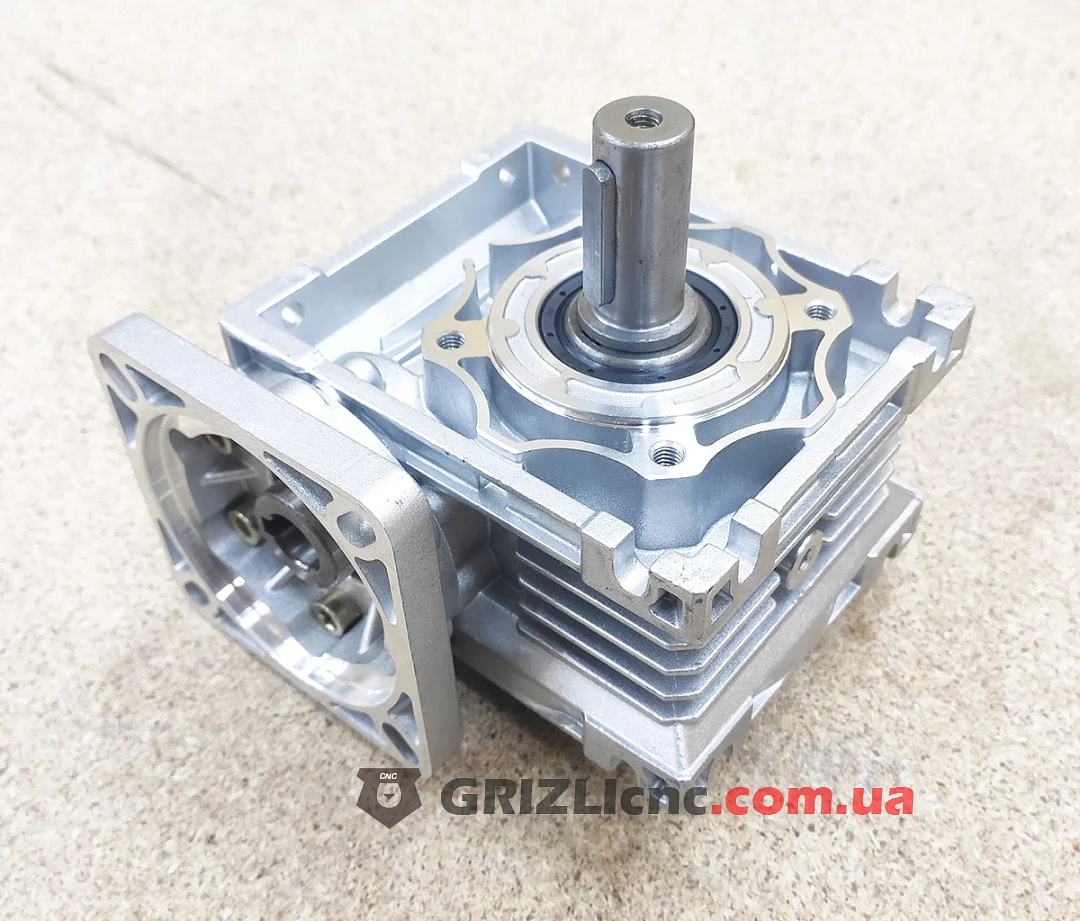

Вал вставляют в редуктор со стороны, куда нужен выход, буртик упирается в торец ступицы. С другой стороны вал фиксируют шайбой и стопорным кольцом. Выход можно развернуть на другую сторону редуктора, переставив вал.

Где применять

Когда механизм нужно подключить к NMRV40 через шкив, шестерню или муфту. Если у механизма свой вал 18 мм со шпоночным пазом, редуктор надевают на него, и отдельный вал не нужен.
