Вихідний вал для порожнистого виходу черв’ячного редуктора NMRV40. Вал вставляють в отвір 18 мм зі шпонковим пазом, він передає момент з вінця на шків, шестерню або муфту.
Конструкція

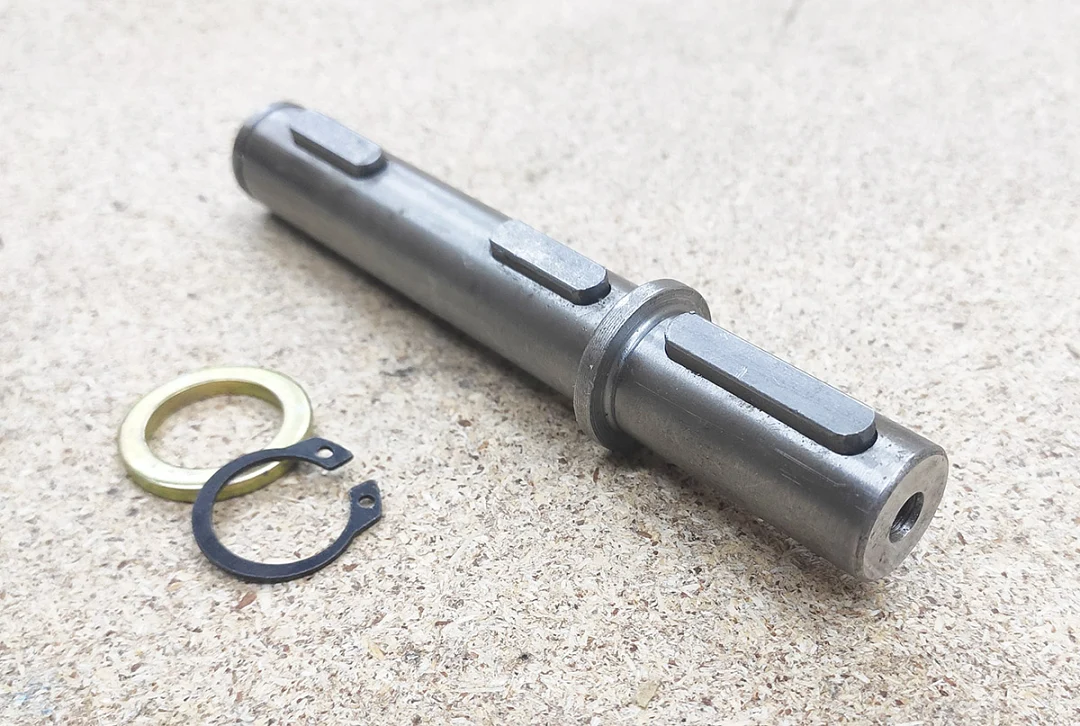

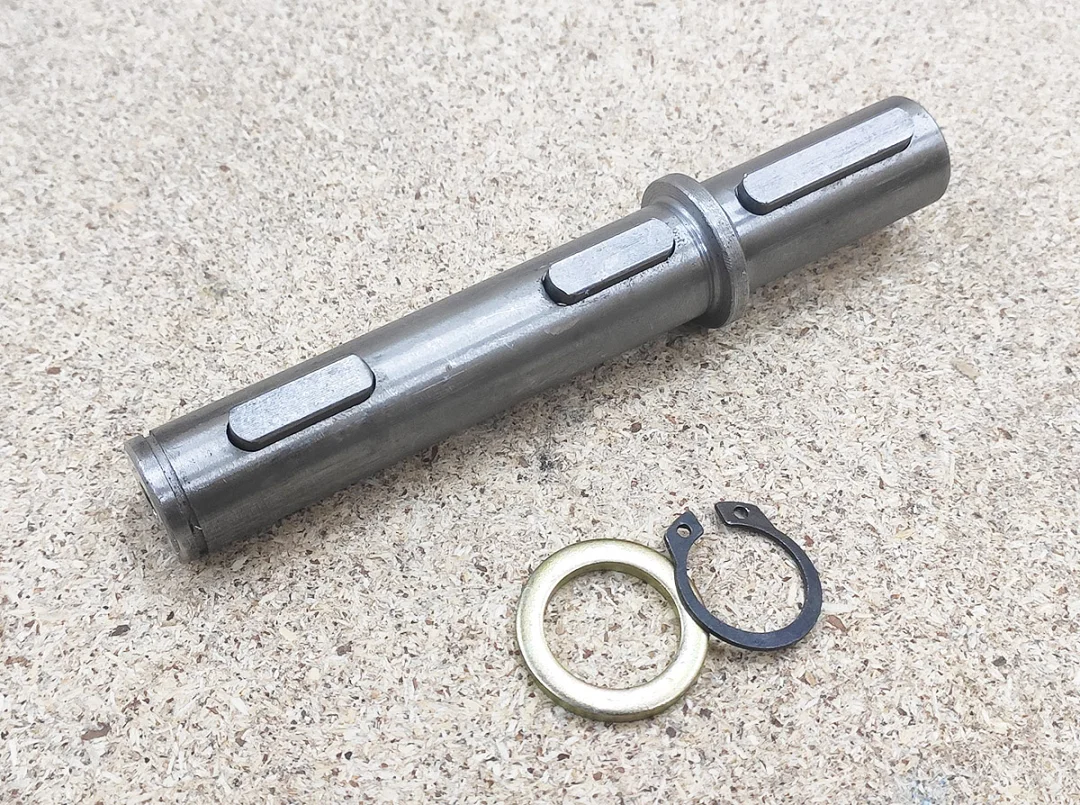

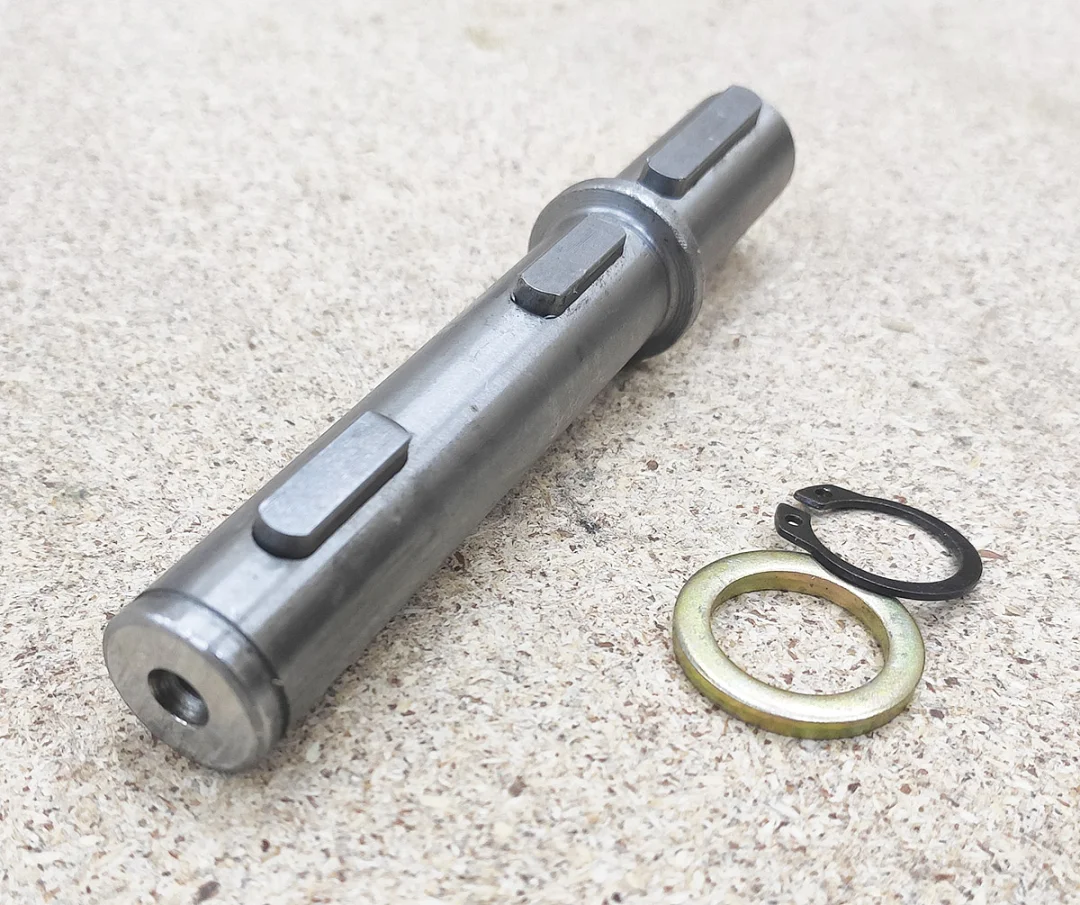

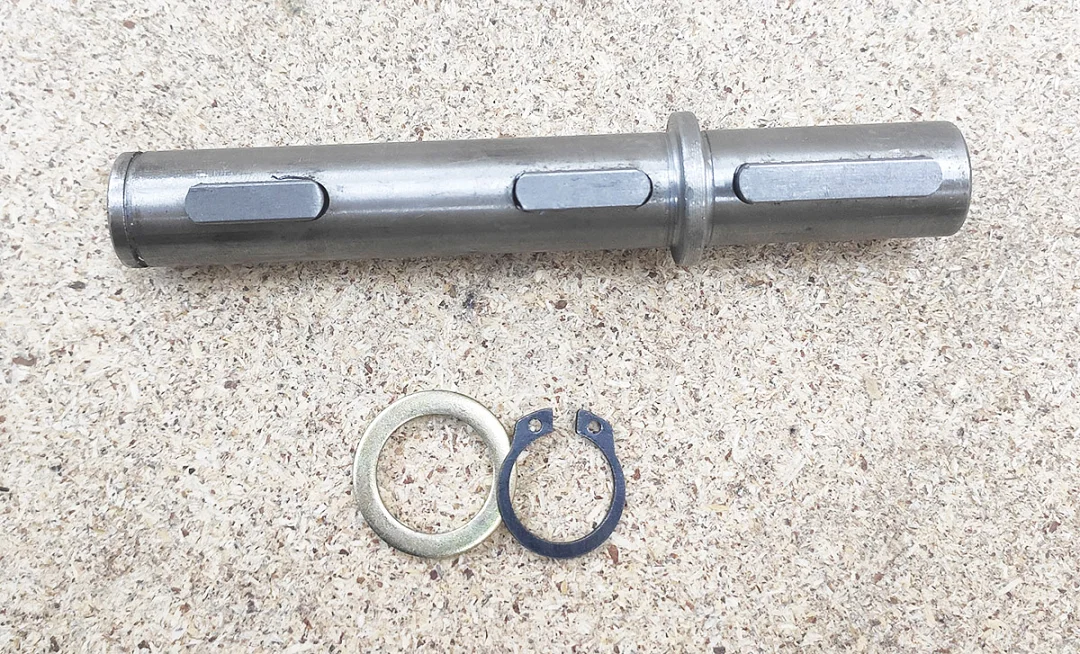

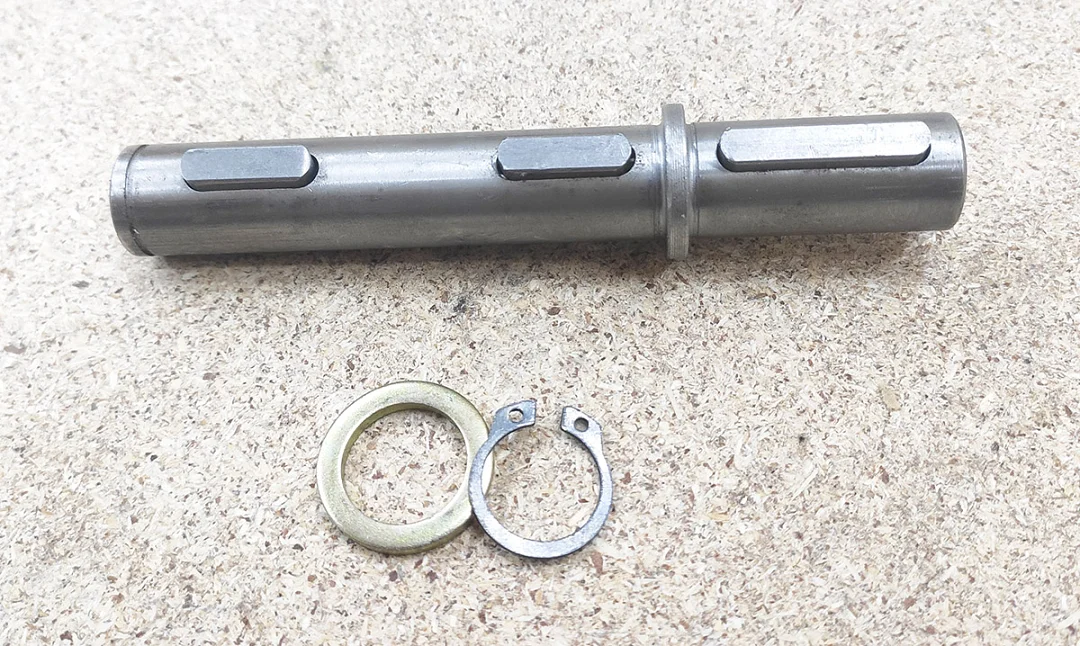

Вал Ø18 мм з буртиком посередині та шпонками: частина шпонок входить у паз маточини вінця, шпонка на виступному кінці тримає шків або муфту. У торці вала центральний отвір. З валом ідуть шайба і стопорне кільце.
Встановлення

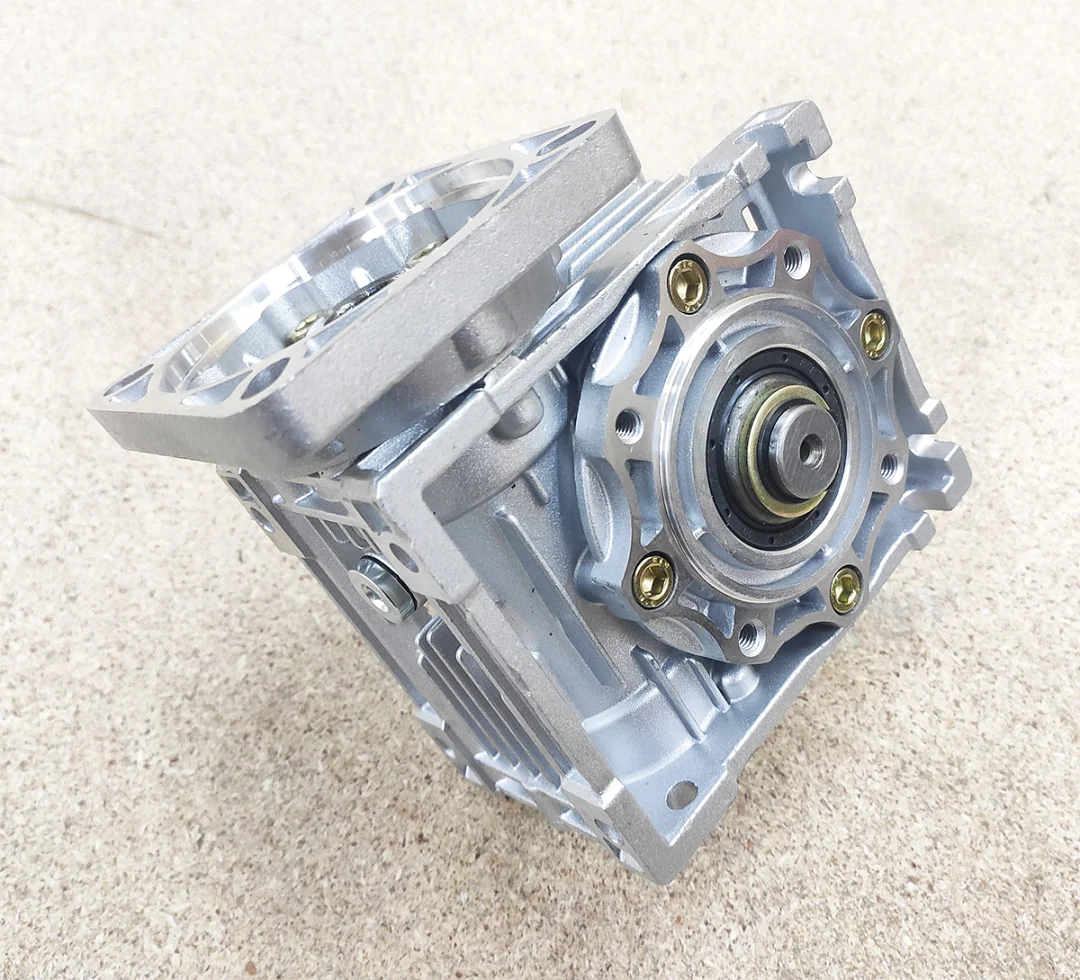

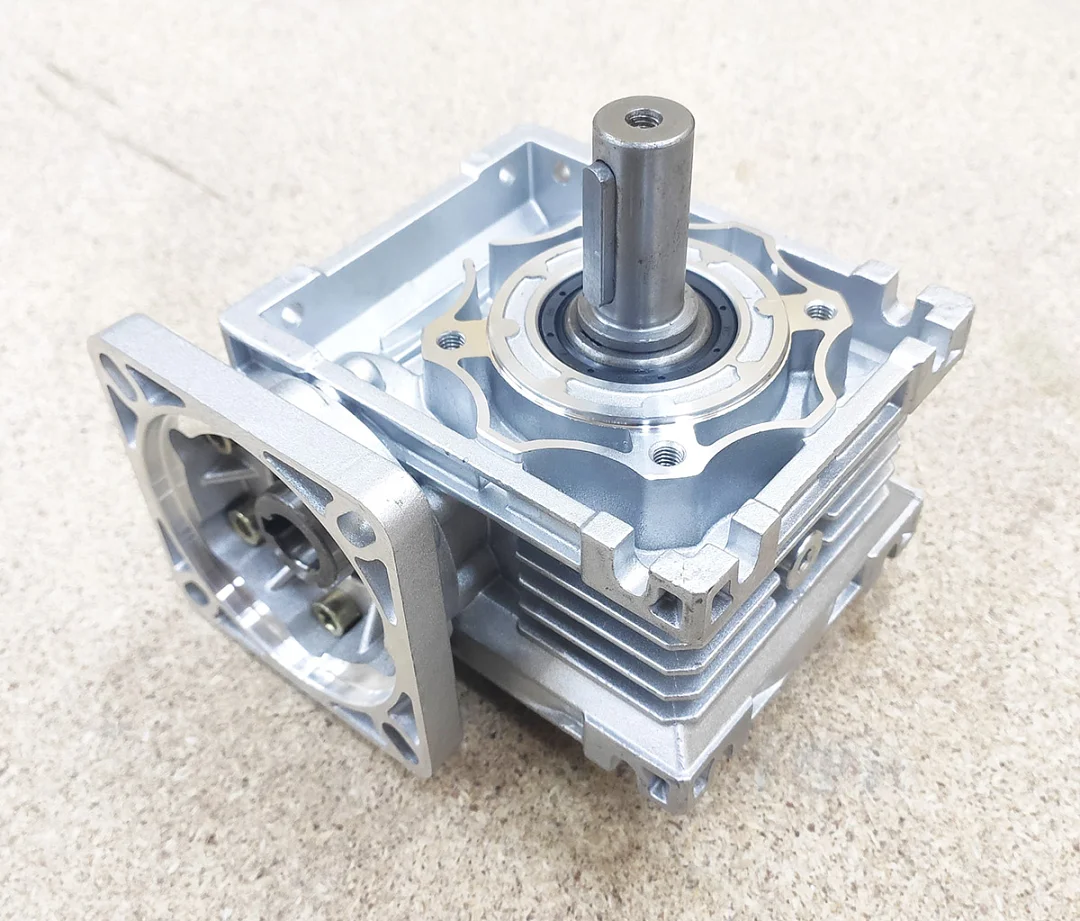

Вал вставляють у редуктор з того боку, де потрібен вихід, буртик упирається в торець маточини. З іншого боку вал фіксують шайбою і стопорним кільцем. Вихід можна розвернути на інший бік редуктора, переставивши вал.
Де застосовувати
Коли механізм потрібно підключити до NMRV40 через шків, шестерню або муфту. Якщо механізм має власний вал 18 мм зі шпонковим пазом, редуктор надягають на нього, і окремий вал не потрібен.
