Вал 14 мм со шпонкой для червячного редуктора NMRV30

Выходной вал для полого выхода червячного редуктора NMRV30. Вал вставляют в отверстие 14 мм со шпоночным пазом, он передаёт момент с венца на шкив, шестерню или муфту.

Размеры

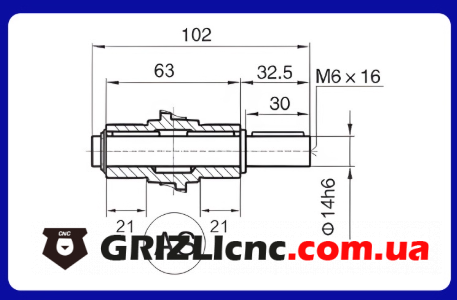

Диаметр 14 мм с допуском h6, общая длина 102 мм. Часть внутри редуктора 63 мм, выступающий конец 32.5 мм со шпонкой длиной 30 мм. Буртик упирается в торец ступицы венца, в торце вала резьбовое отверстие M6 глубиной 16 мм под винт с шайбой для фиксации шкива или муфты.

Установка

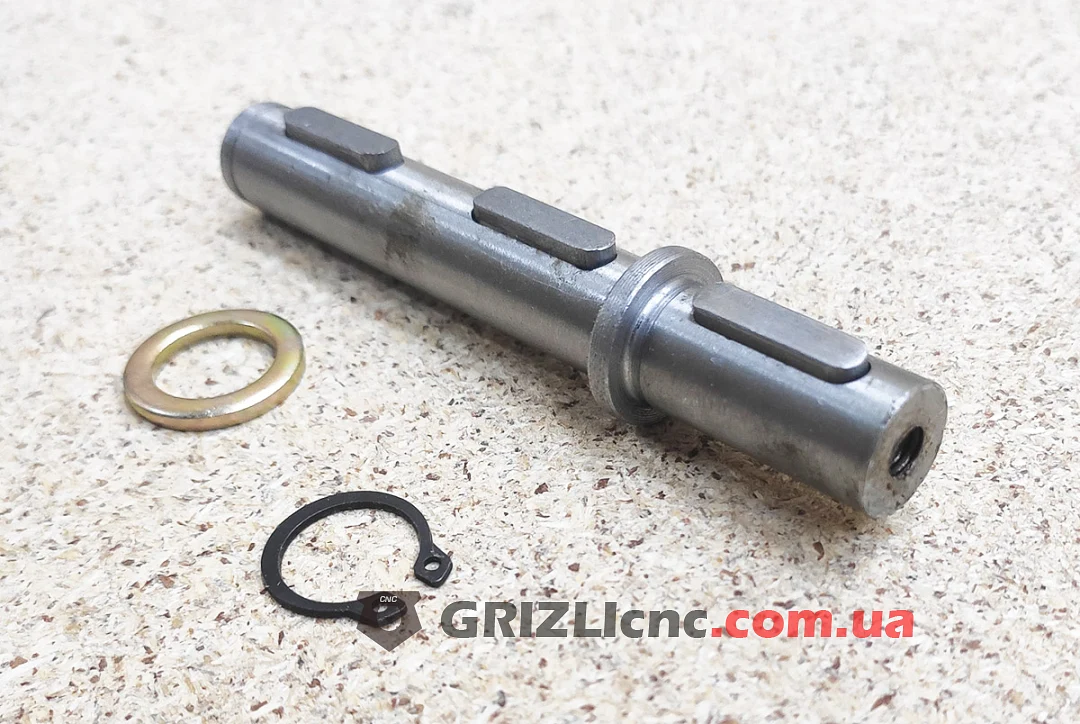

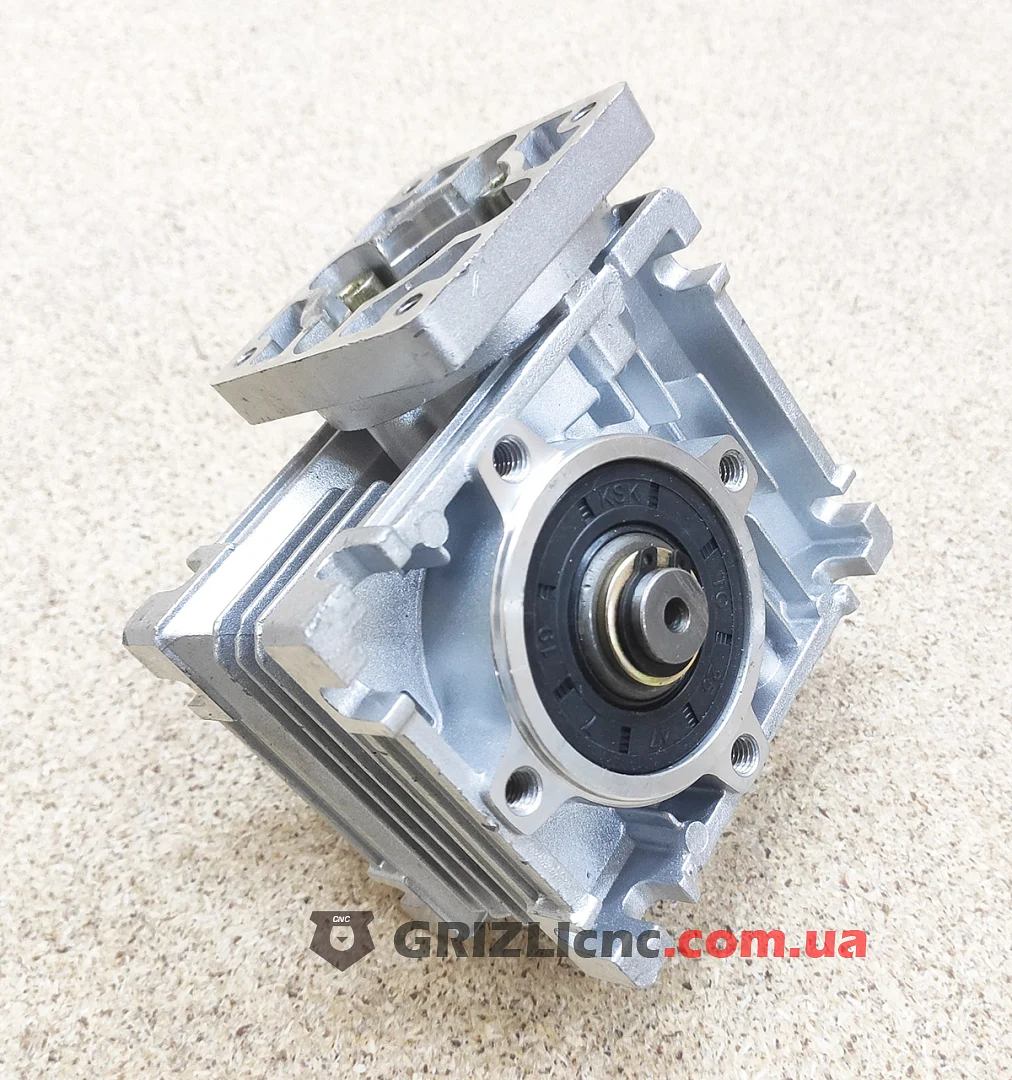

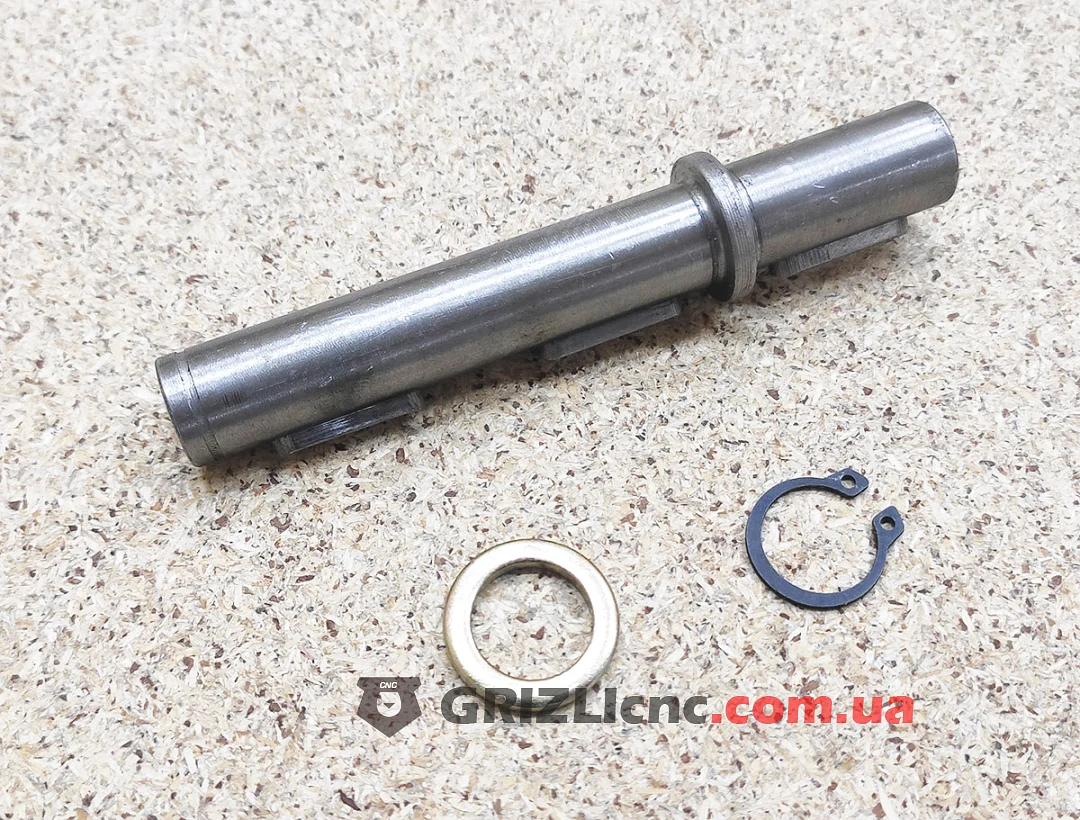

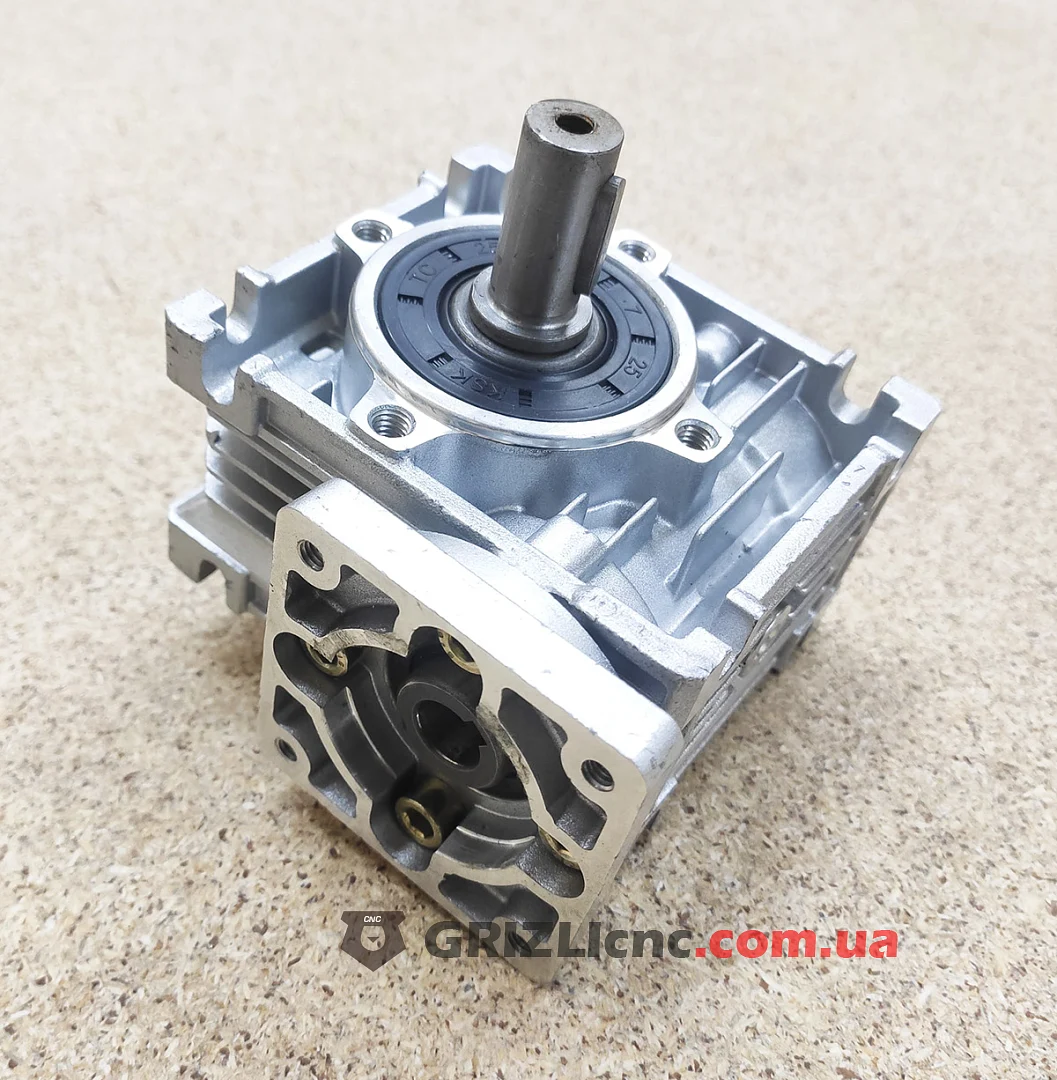

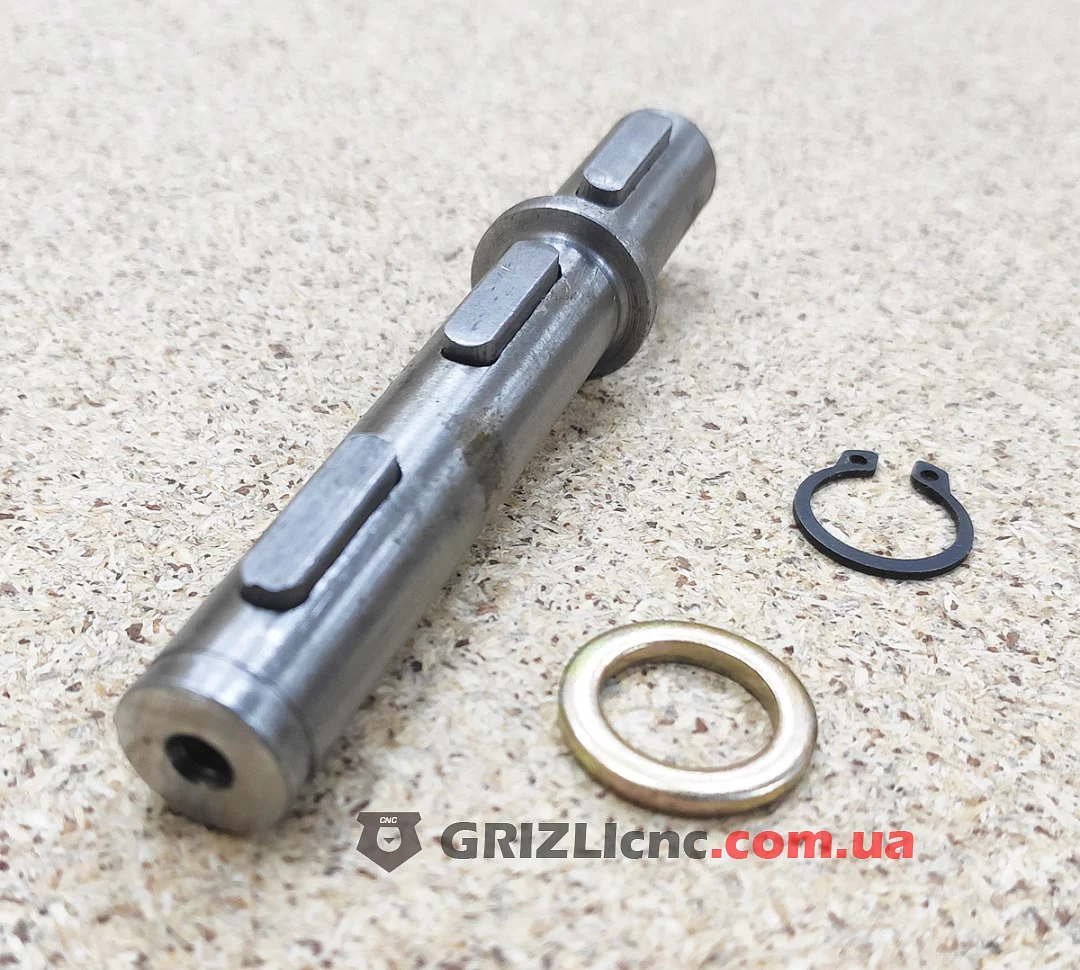

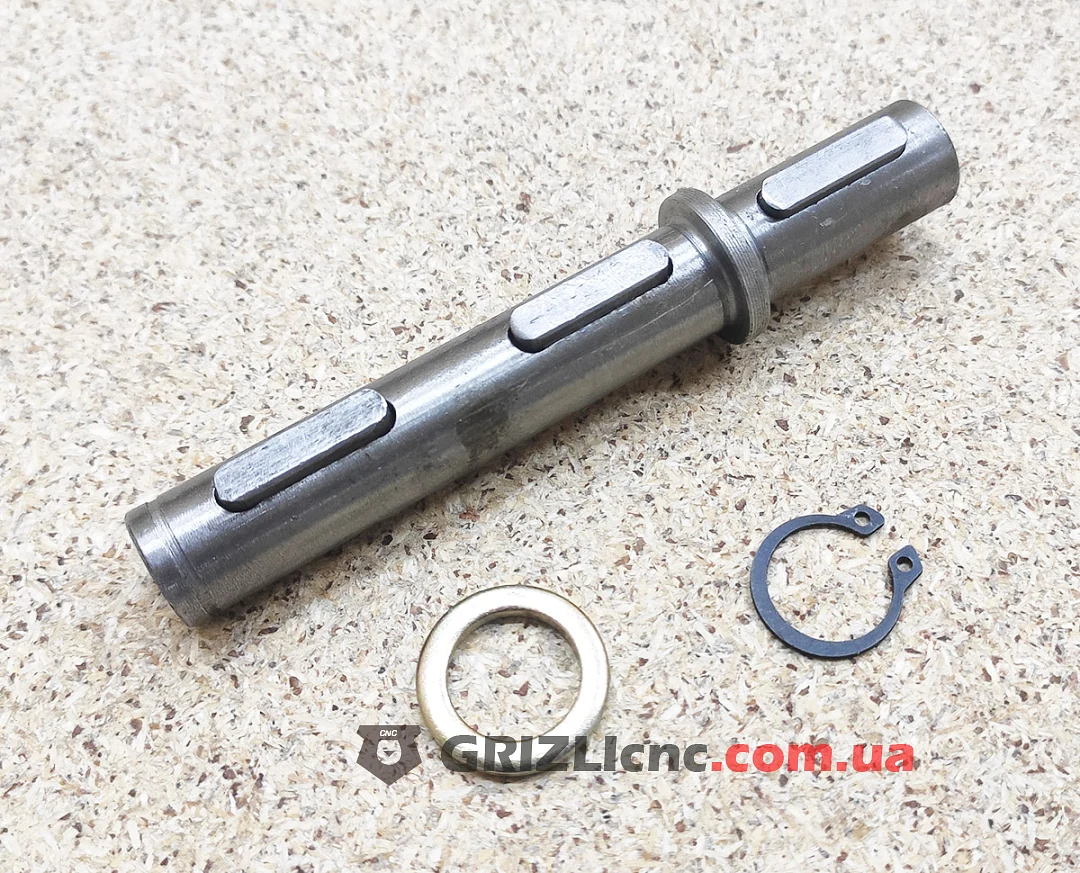

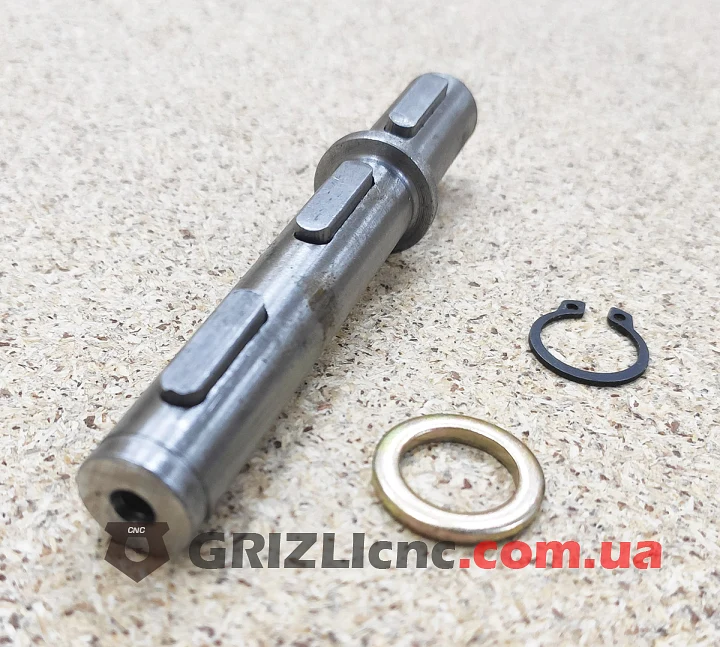

Вал вставляют в редуктор со стороны, куда нужен выход, шпонки входят в паз ступицы. С другой стороны вал фиксируют шайбой и стопорным кольцом. Выход можно развернуть на другую сторону редуктора, переставив вал.

Где применять

Когда механизм нужно подключить к NMRV30 через шкив, шестерню или муфту. Если у механизма свой вал 14 мм со шпоночным пазом, редуктор надевают на него, и отдельный вал не нужен.
