Вал 14 мм зі шпонкою для черв’ячного редуктора NMRV30

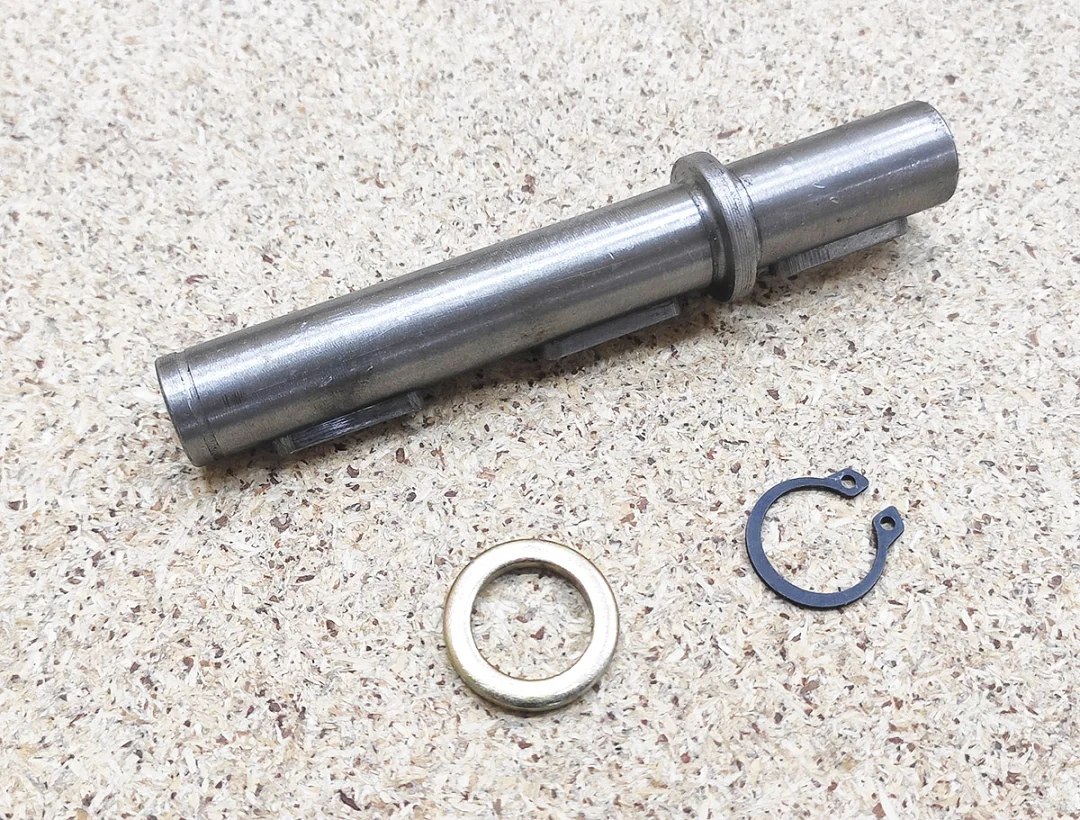

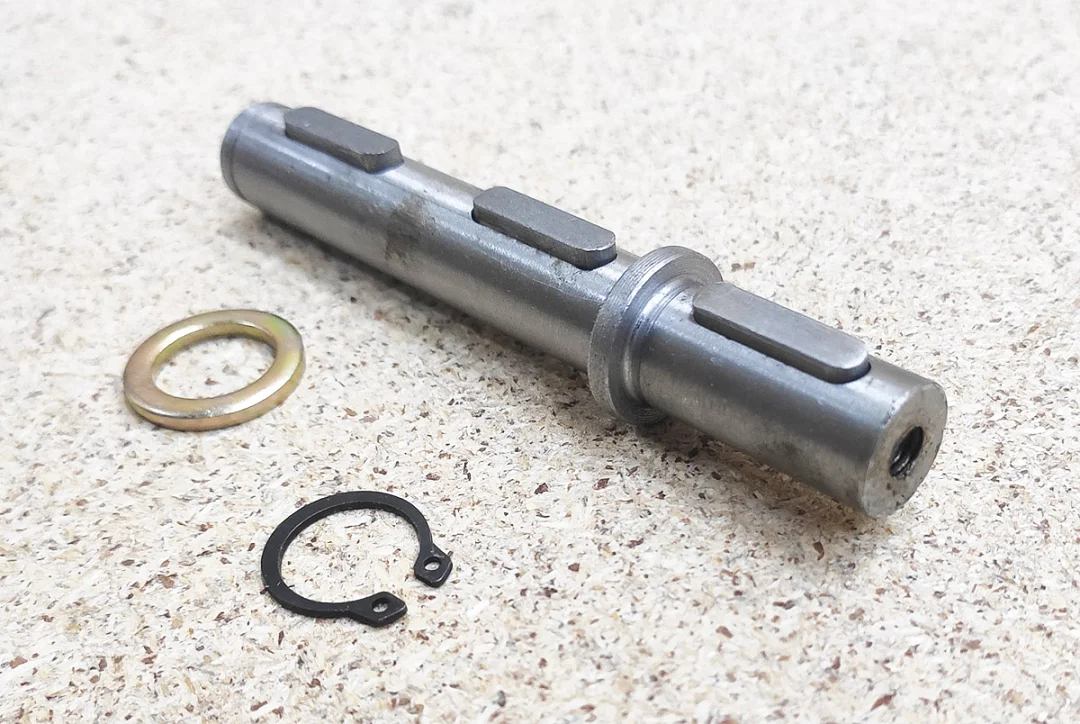

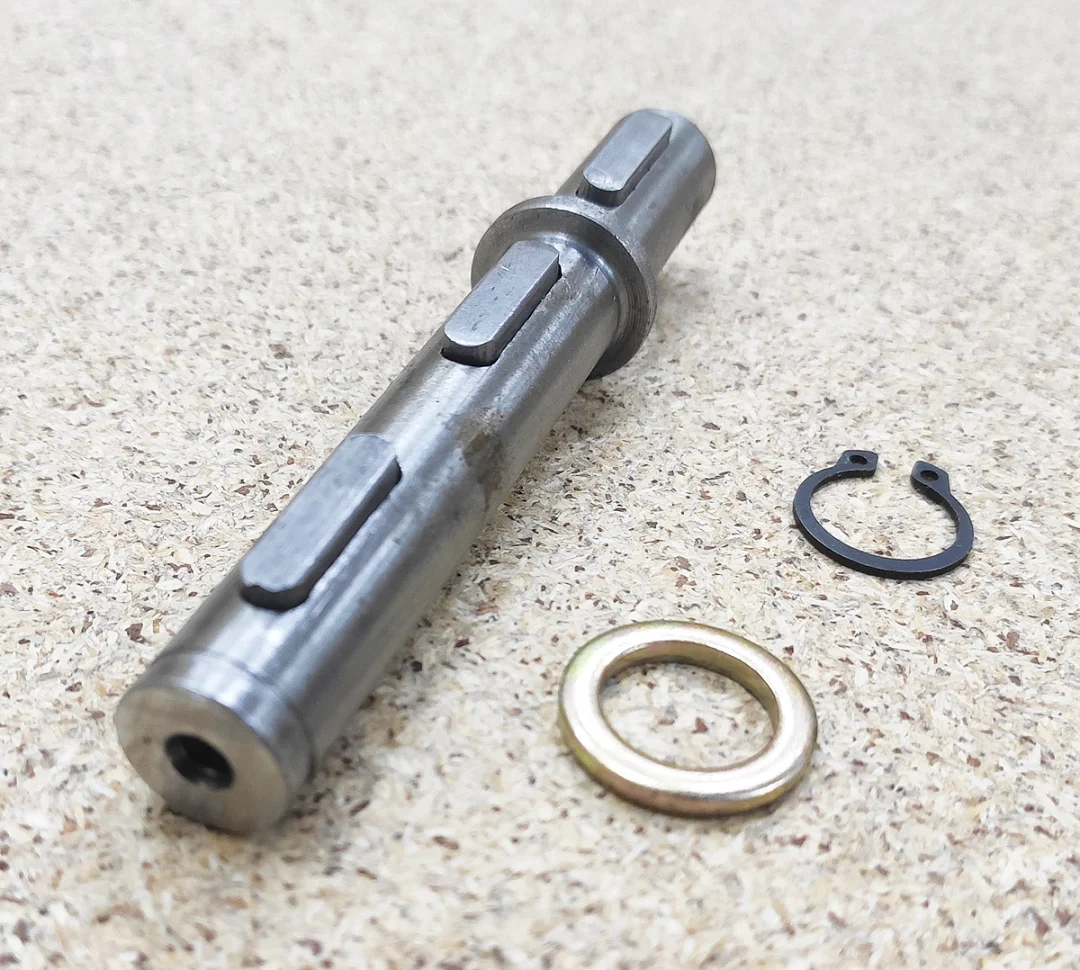

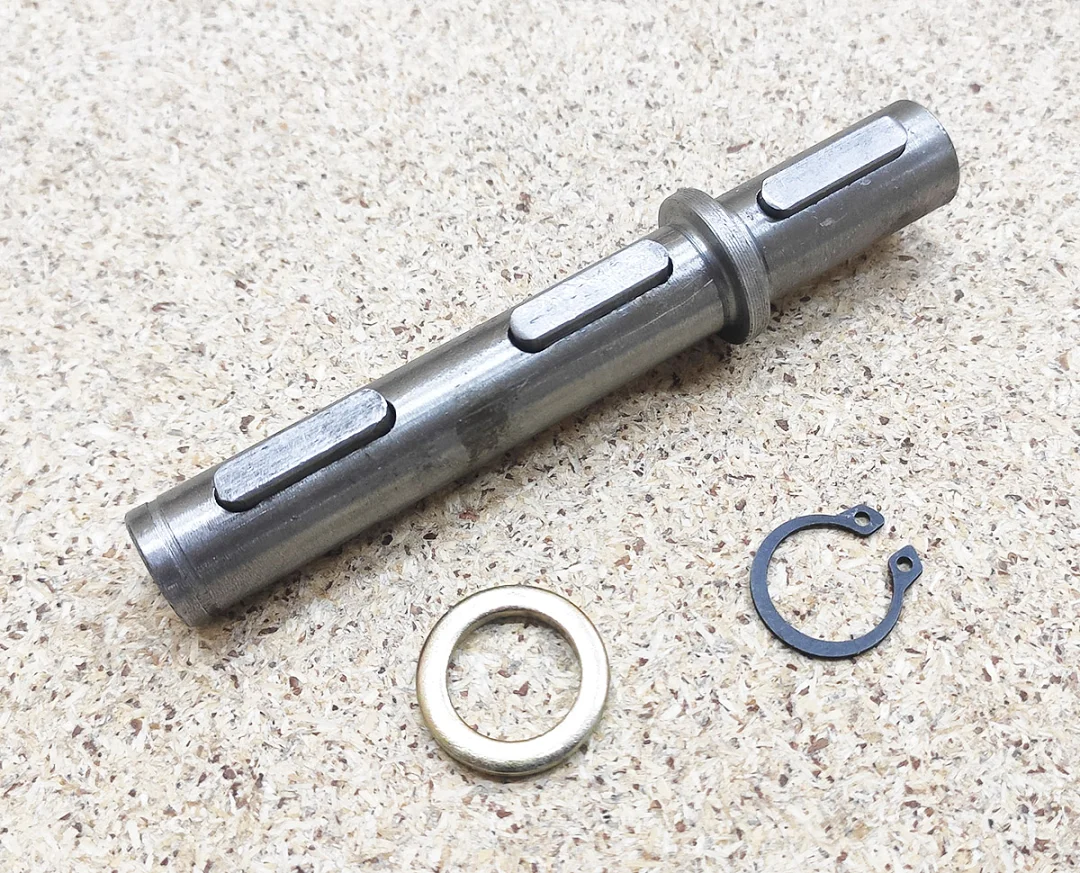

Вихідний вал для порожнистого виходу черв’ячного редуктора NMRV30. Вал вставляють в отвір 14 мм зі шпонковим пазом, він передає момент з вінця на шків, шестерню або муфту.

Розміри

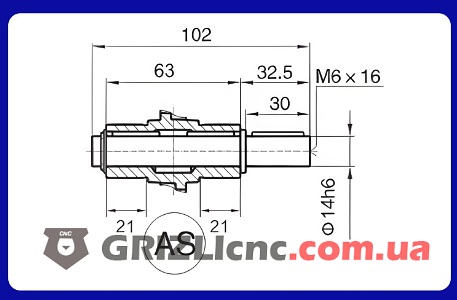

Діаметр 14 мм з допуском h6, загальна довжина 102 мм. Частина всередині редуктора 63 мм, виступний кінець 32.5 мм зі шпонкою довжиною 30 мм. Буртик упирається в торець маточини вінця, у торці вала різьбовий отвір M6 глибиною 16 мм під гвинт із шайбою для фіксації шківа або муфти.

Встановлення

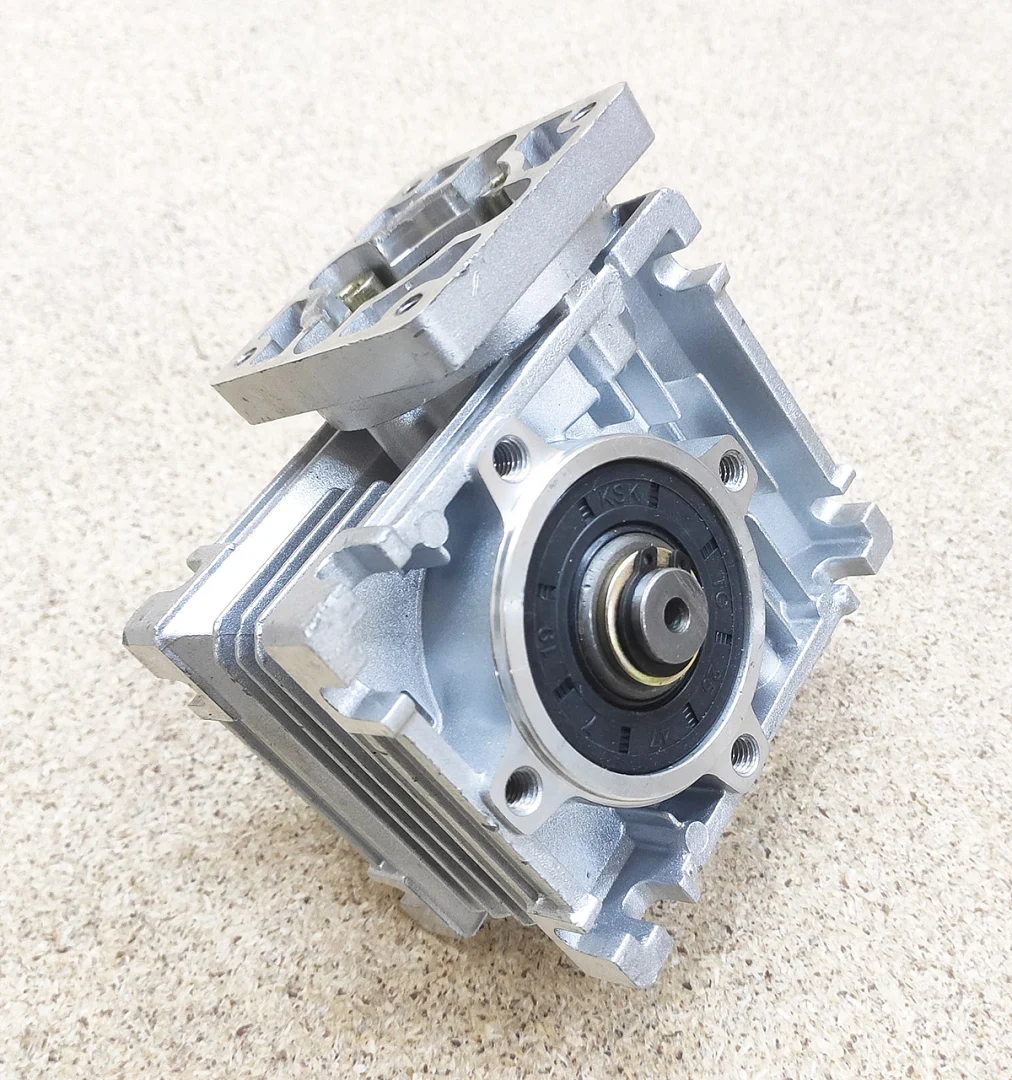

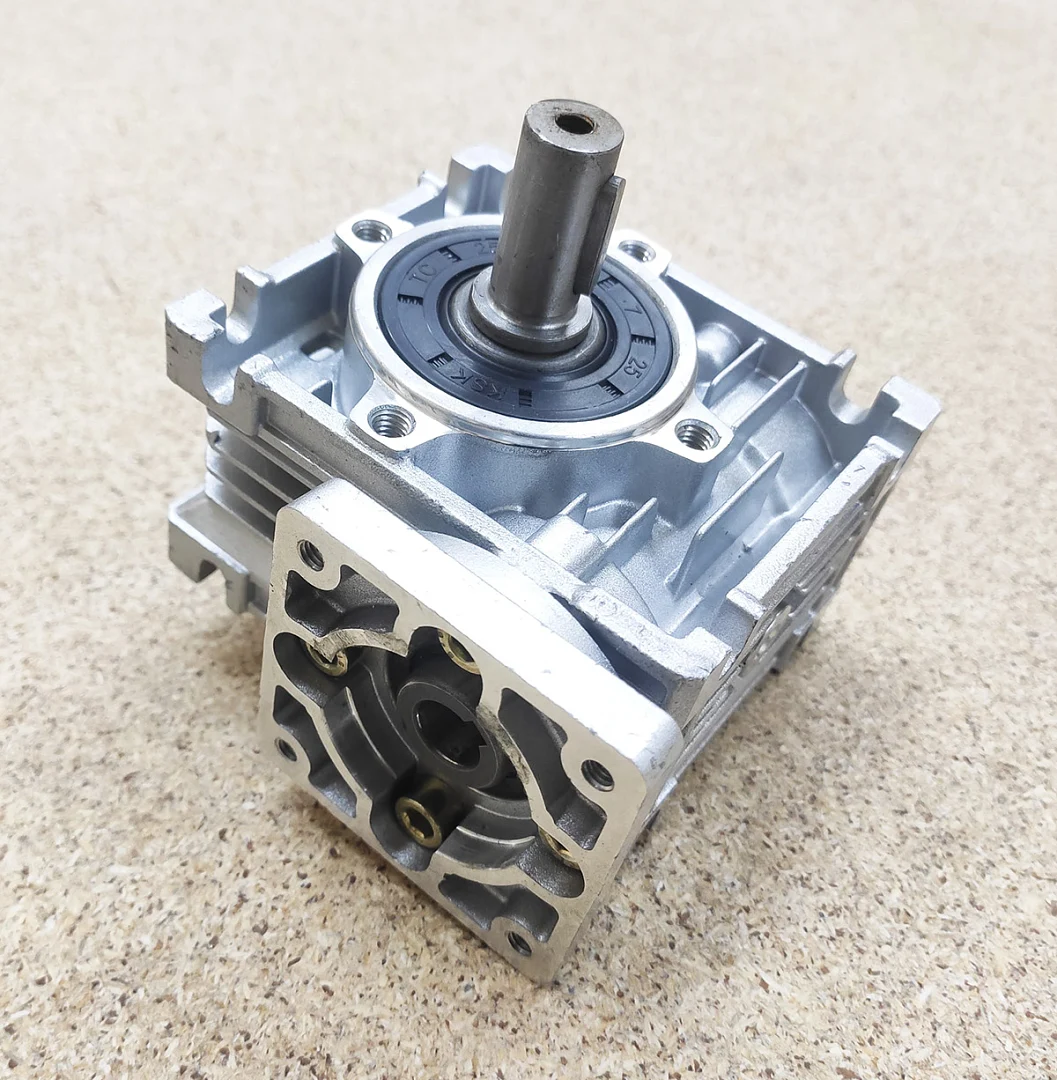

Вал вставляють у редуктор з того боку, де потрібен вихід, шпонки входять у паз маточини. З іншого боку вал фіксують шайбою і стопорним кільцем. Вихід можна розвернути на інший бік редуктора, переставивши вал.

Де застосовувати

Коли механізм потрібно підключити до NMRV30 через шків, шестерню або муфту. Якщо механізм має власний вал 14 мм зі шпонковим пазом, редуктор надягають на нього, і окремий вал не потрібен.
