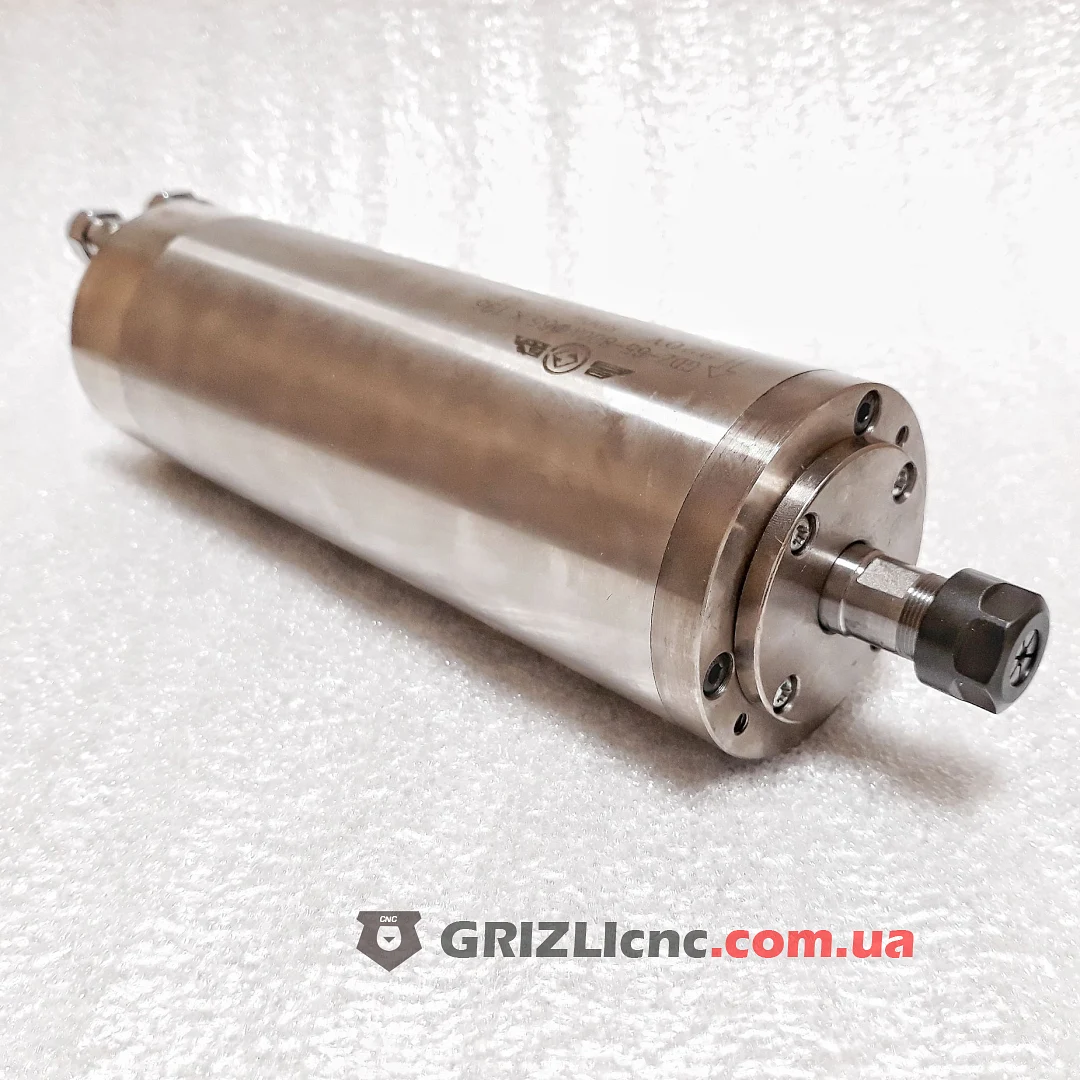

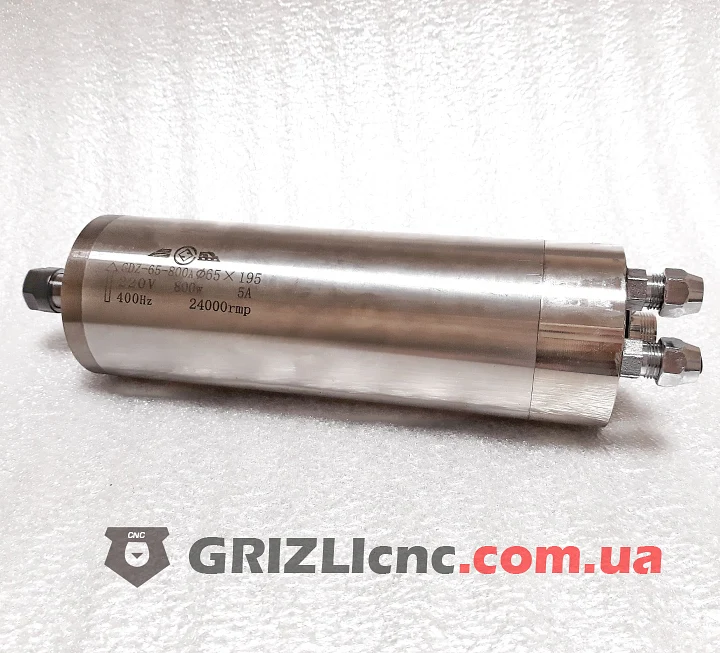

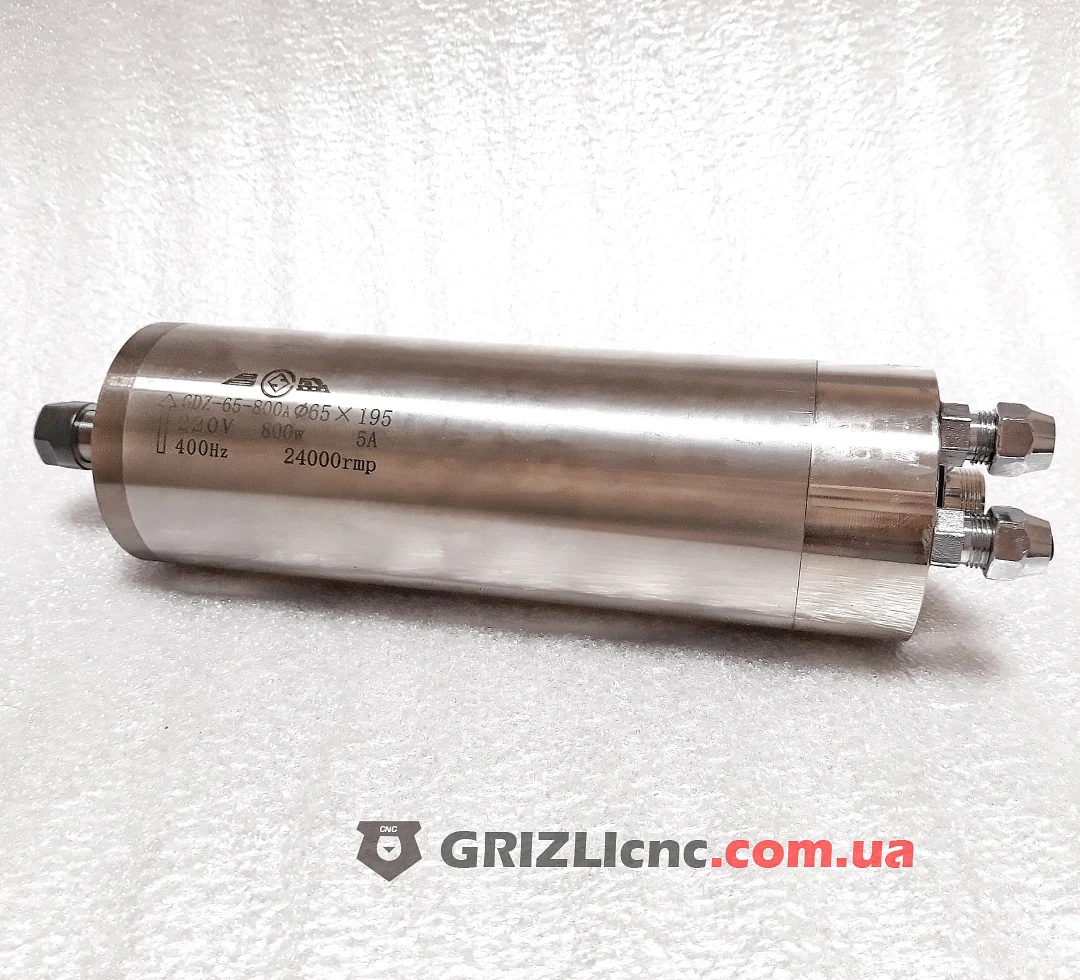

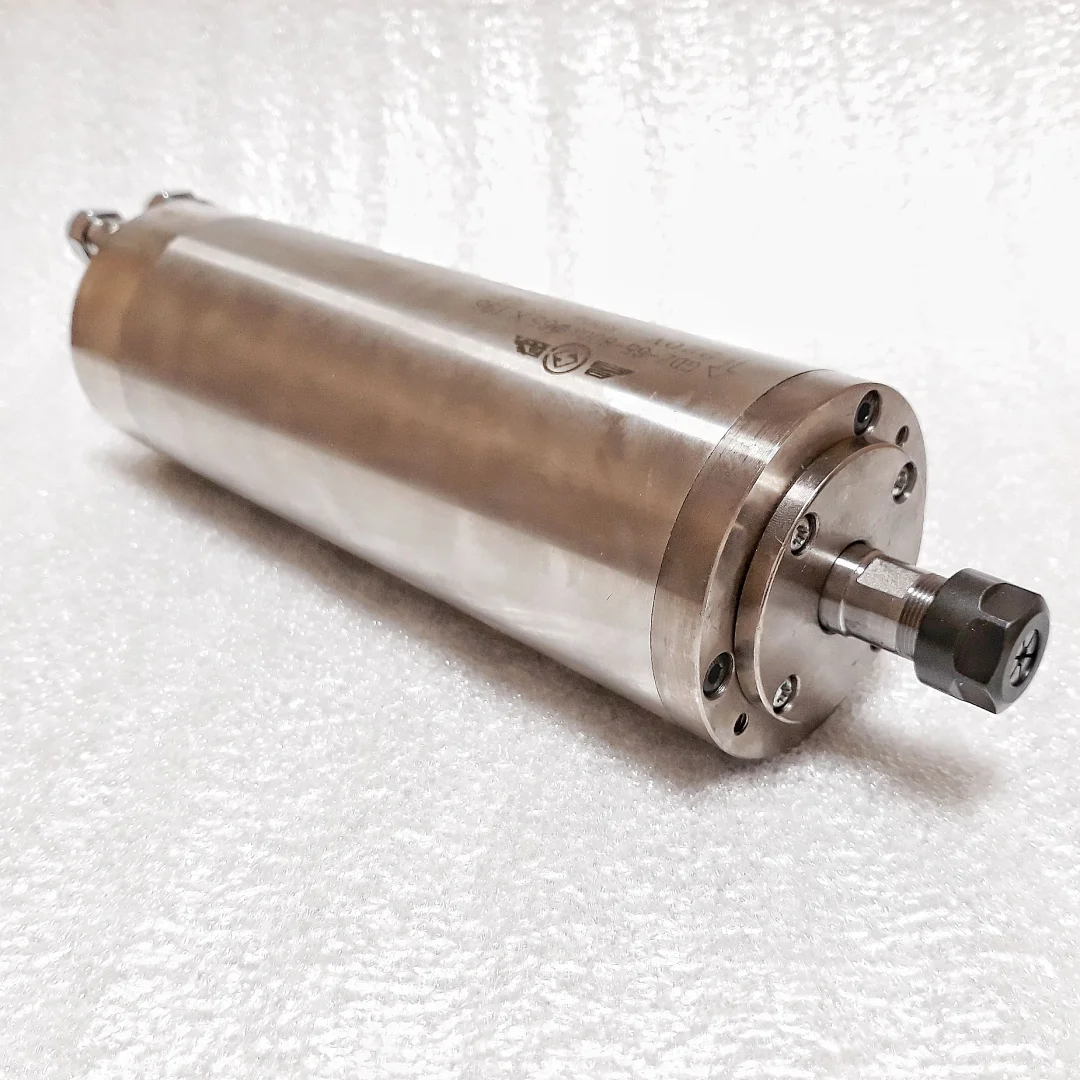

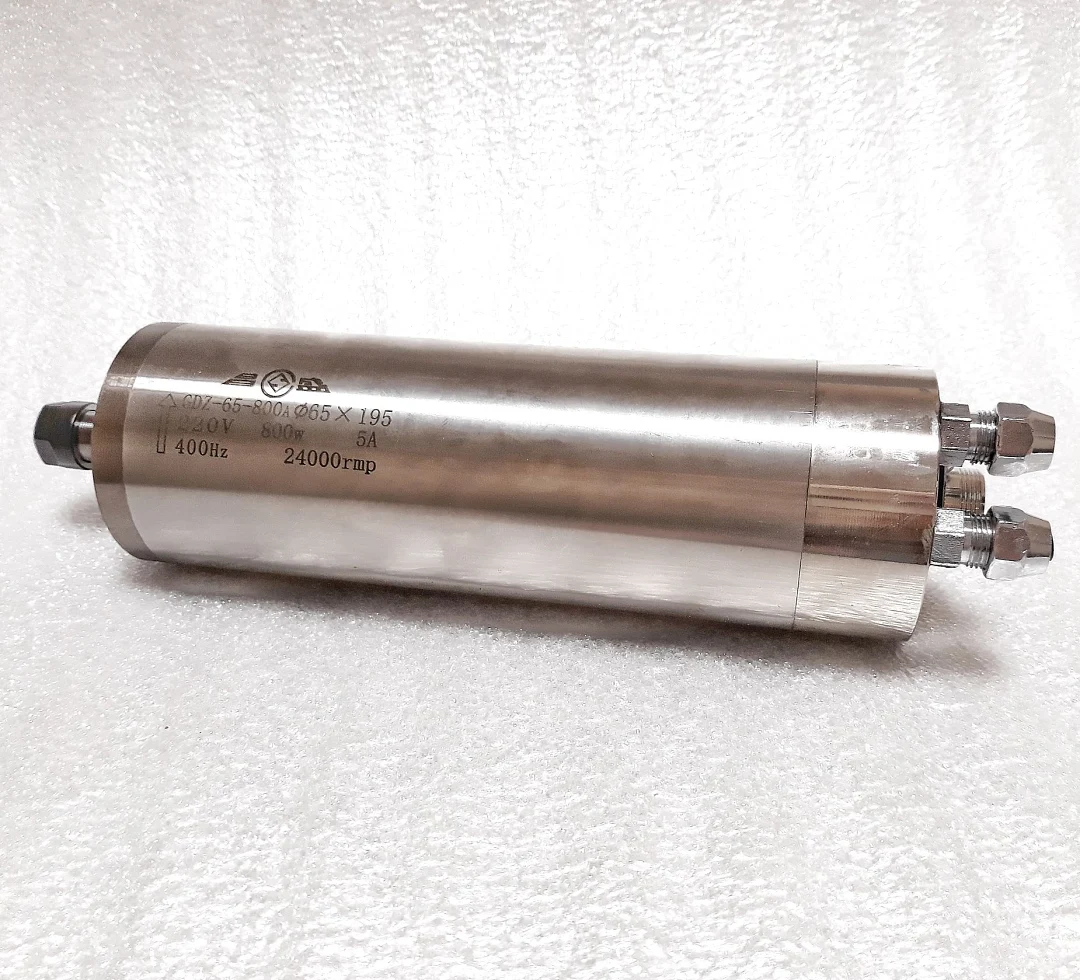

Шпиндель GDZ 800Вт 220В цанга ЕR11 водяное охлаждение (4 подшипника)

В наличии
4 310 грн Цена: 4 230 грн

Характеристики

  • Номинальная мощность
    800 Ват
  • Максимальная скорость
    24000 об/мин
  • Длина
    195 мм
  • Тип цанги
    ER11
  • Диаметр
    65 мм
  • Тип охлаждения
    Водяное
  • Кол-во подшипников
    4
  • Минимальная скорость
    10 об/мин
  • Частота
    400 Герц
  • Номинальный ток
    5 Ампер
  • Кол-во фаз
    3 фазы
  • Напряжение питания
    220 Вольт
  • Кол-во контактов
    4 контакта

Доставка

По Украине
Новой Почтой


Оплата

При получении

На карту
ПриватБанк
MonoBank

На р/с ФОП (Без НДС)

Подробнее

Описание

GDZ-65-800A Ø65Х195 - высокоскоростной высокоточный трехфазный шпиндель для станков с ЧПУ с жидкостным охлаждением. Используется для внутреннего и внешнего шлифования, точной гравировки, сверления, фрезерования, обработки кромок и т.д. Позволяет обрабатывать пластик (ПВХ, ПММА, ABS, печатные платы и др.), дерево (фанеру, бамбук, МДФ, композиты и др.), алюминий, латунь, медь и другие аналогичные материалы. Можно использовать для гравировки по дереву, золоту, серебру, меди, алюминию, свинцу и другим мягким металлам и сплавам. Настоятельно не рекомендуется обрабатывать стали и другие твердые материалы. С шпинделем используется набор цанг ER11, который позволяет закрепить фрезы с хвостовиками от 1 до 7 мм. В комплект поставки входит 1 цанга. Инструмент вручную устанавливают в цангу и фиксируют гайкой. В шпинделе установлены 4 гибридных прецизионных подшипника с консистентной смазкой, не требующих обслуживания (Стальные обоймы и шарики). Радиальное биение не более 0,01 мм. Увеличение количества подшипников позволило увеличить осевую и радиальную нагрузку на шпиндель. Вес 3 кг. Оптимальный температурный режим подшипников и длительный срок эксплуатации обеспечивается жидкостным охлаждением. Для установки системы охлаждения шпинделя требуется дополнительное оборудование: насос, радиатор, трубки и бачок. Управляют шпинделем с помощью преобразователя частоты. Высоту крепления шпинделя для работы с инструментом и заготовками разных размеров можно регулировать. Благодаря большой длине шпинделя пределы регулировки вылета довольно большие.

 Новый шпиндель или шпиндель, который не используется в течение длительного времени необходимо запускать медленно. Сначала запускать шпиндель в течение получаса, на 25% от максимальной скорости, а затем увеличить на 15 минут до 50% от максимальной скорости. И только потом увеличить скорость до максимальной. Во время всего рабочего процесса необходимо проверять температуру шпинделя, если шпиндель будет становиться горячим - остановите работу. Минимальная рекомендуемая скорость вращения шпинделя составляет 6000 об/мин. Использование более низких скоростей может привести к перегреву шпинделя и как следствие его выход из строя. Температура подшипниковой опоры не должна превышать 65-66°С. Прежде, чем подсоединить инвертор к шпинделю, сначала необходимо произвести его настройку. В противном случае есть риск выходу из строя обоих комплектующих (для того, чтобы сгорел шпиндель, достаточно 30 сек.)

 Чтобы ваш шпиндель прослужил долго и не возникало проблем с обмотками из-за коррозии, не используйте для охлаждения обыкновенную воду. Используйте качественный герметичный насос достаточной производительности для прокачки охлаждающей жидкости, так как частой ошибкой является использование насоса, который не рассчитан на длительную работу или имеет негерметичный корпус, в котором плохо защищены электрические соединения. Рекомендуется использовать трубки достаточной жесткости, чтобы избежать перегибов (некоторые виды трубок могут терять форму при температуре выше +40˚С)

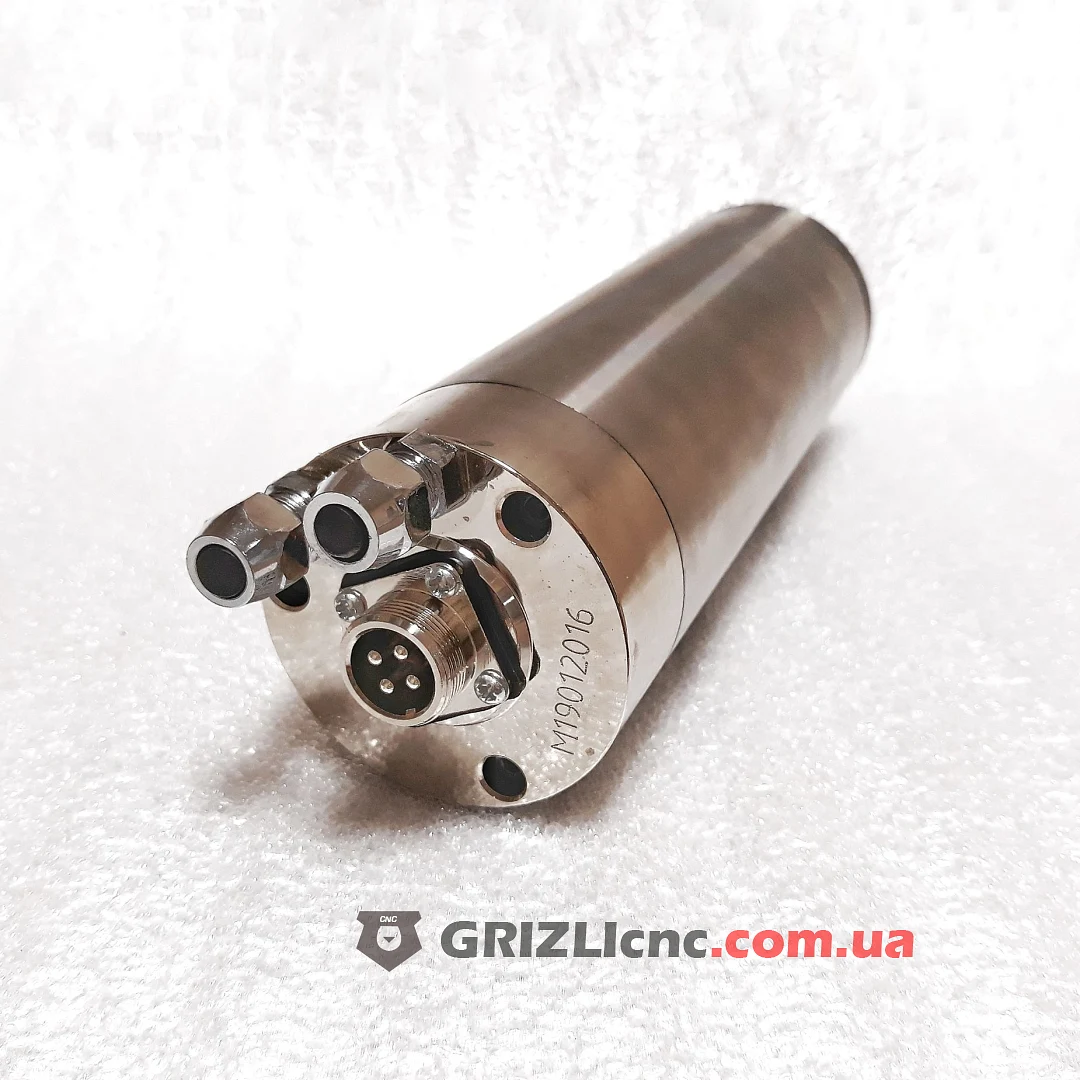

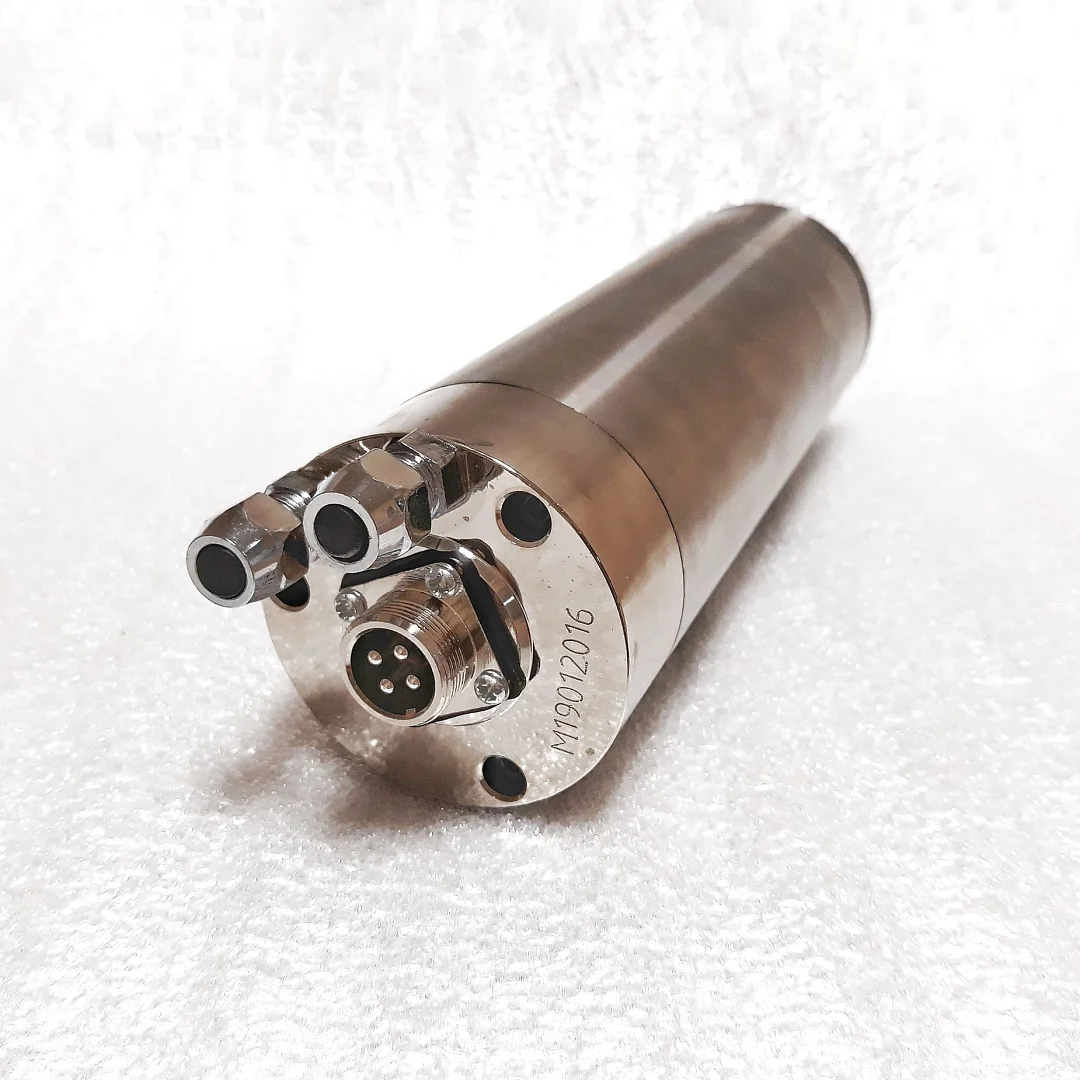

 Кроме шпинделя GDZ-65-800A Ø65Х195 (1 шт.) и цанги ER11 в комплекте поставляется водонепроницаемый авиационный разъем GX16 для подключения к инвертору. Прямое подключение к сети приведет к поломке шпинделя.

Шпиндель GDZ65-800-A

Схема подключения шпинделя

Схема подключения шпинделя

Отзывы и Комментарии

  • Иван 08.10.2023 в 12:51
    Компактный шпиндель. На мой самодельный станок стал как родной
