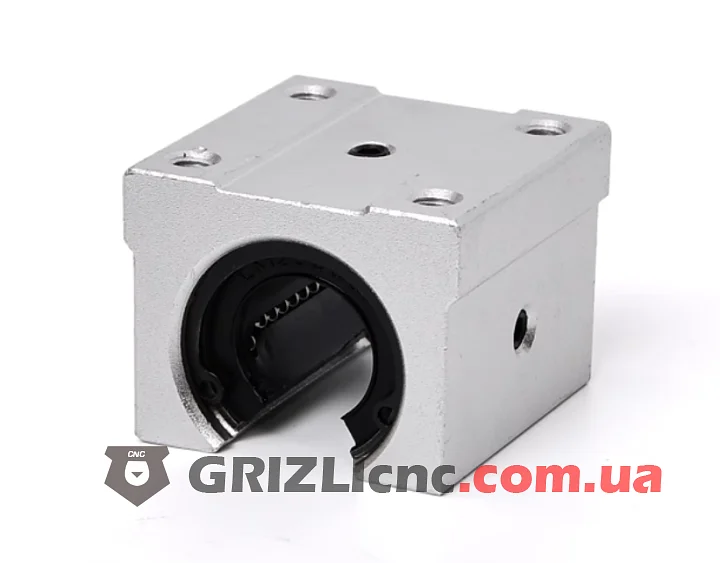

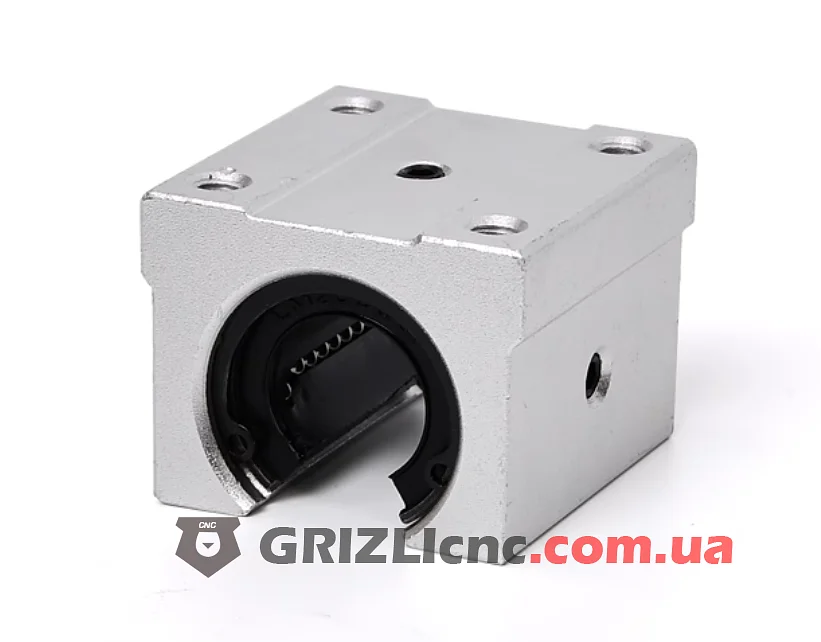

Линейный подшипник SBR16UU, открытая каретка для вала на опоре SBR16

SBR16UU это линейный подшипник открытого типа для круглого вала на опоре SBR16 диаметром 16 мм. В станках с ЧПУ каретка в паре с валом обеспечивает линейное перемещение портала, стола или шпиндельного узла.

Устройство

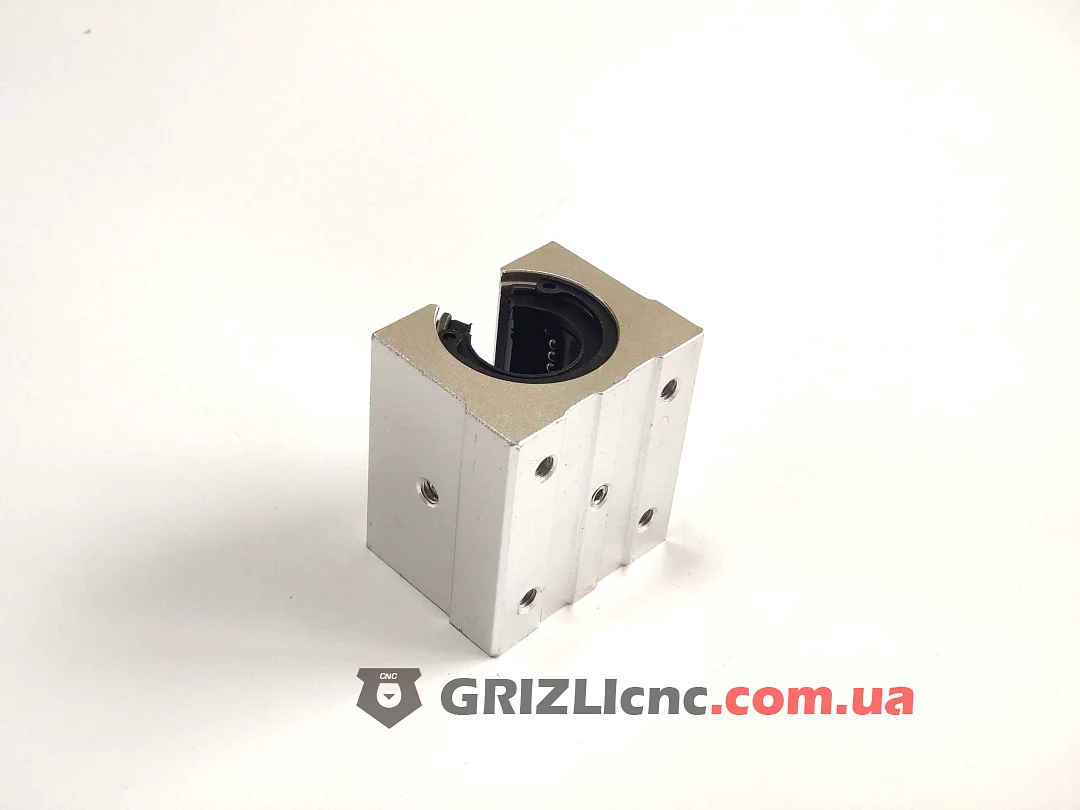

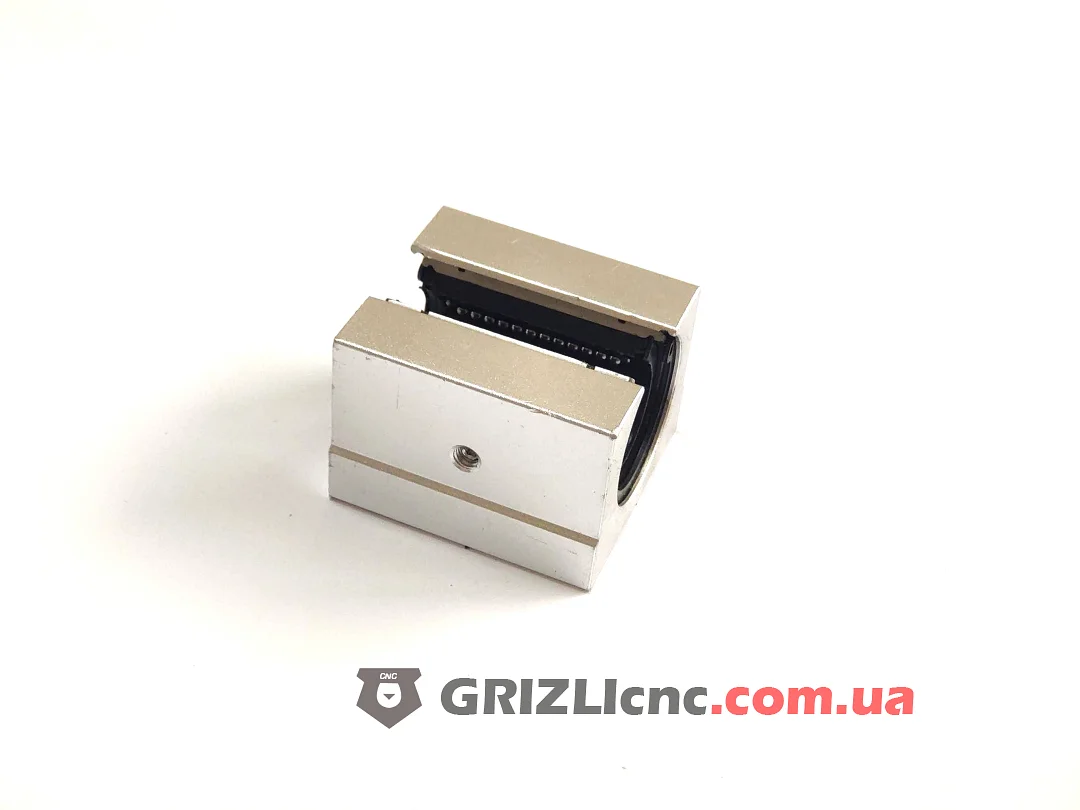

Каретка это линейный шариковый подшипник в алюминиевом корпусе. При движении шарики постоянно циркулируют по замкнутым дорожкам, поэтому сопротивление мало, а износ медленный. Регулировочные винты корпуса уточняют положение подшипника и выбирают люфт в паре вал и подшипник.

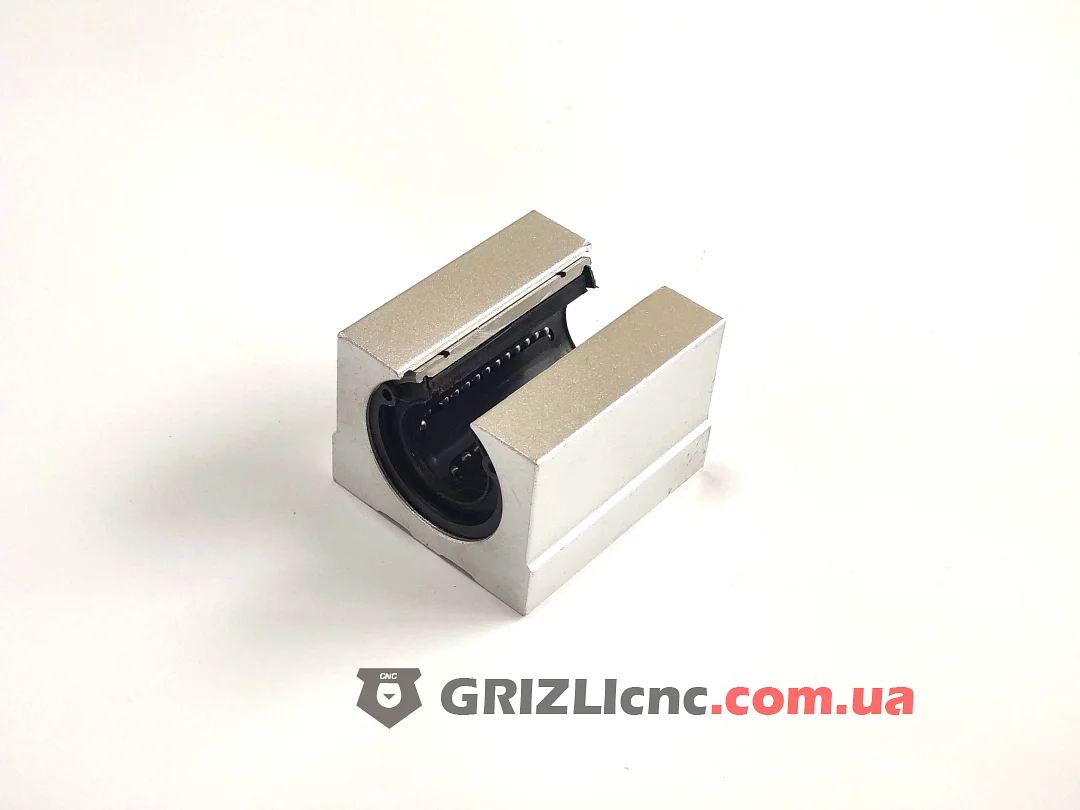

Корпус открыт снизу: через прорезь проходит опора вала, поэтому каретка идёт по валу на всей его длине, не задевая опору.

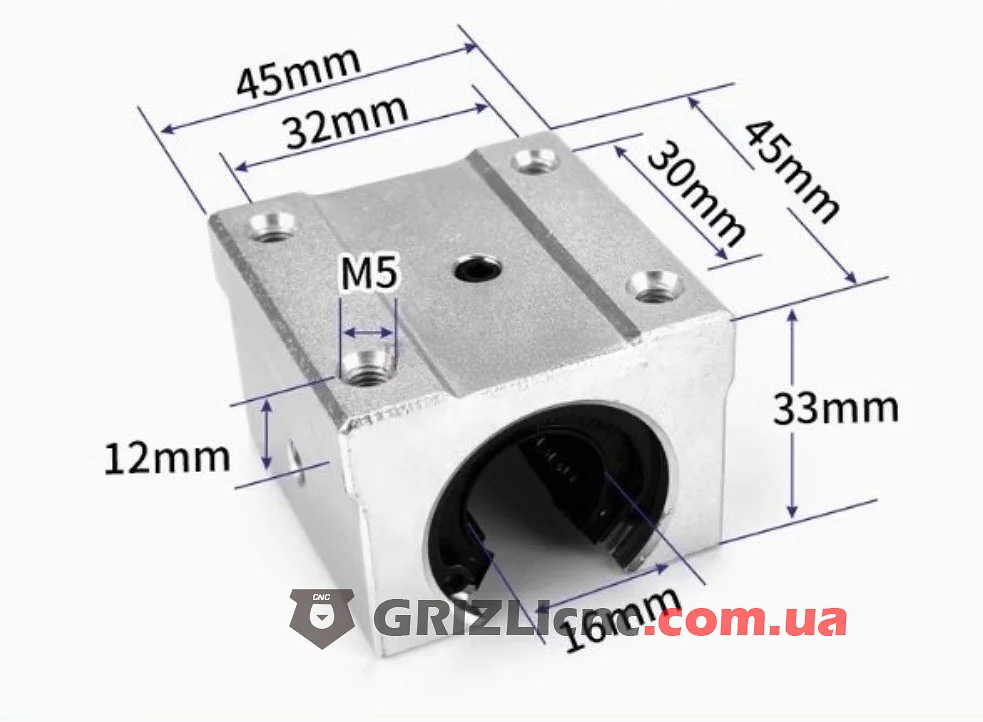

Размеры

Где применяют

Вал 16 мм рассчитан на относительно небольшие нагрузки, поэтому подшипник ставят в граверы и станки для обработки мягких материалов: дерева, пластика. На ось ставят два вала SBR16 и по две каретки на каждом.
