Планетарный редуктор PX57 1:10 для шагового двигателя NEMA 23

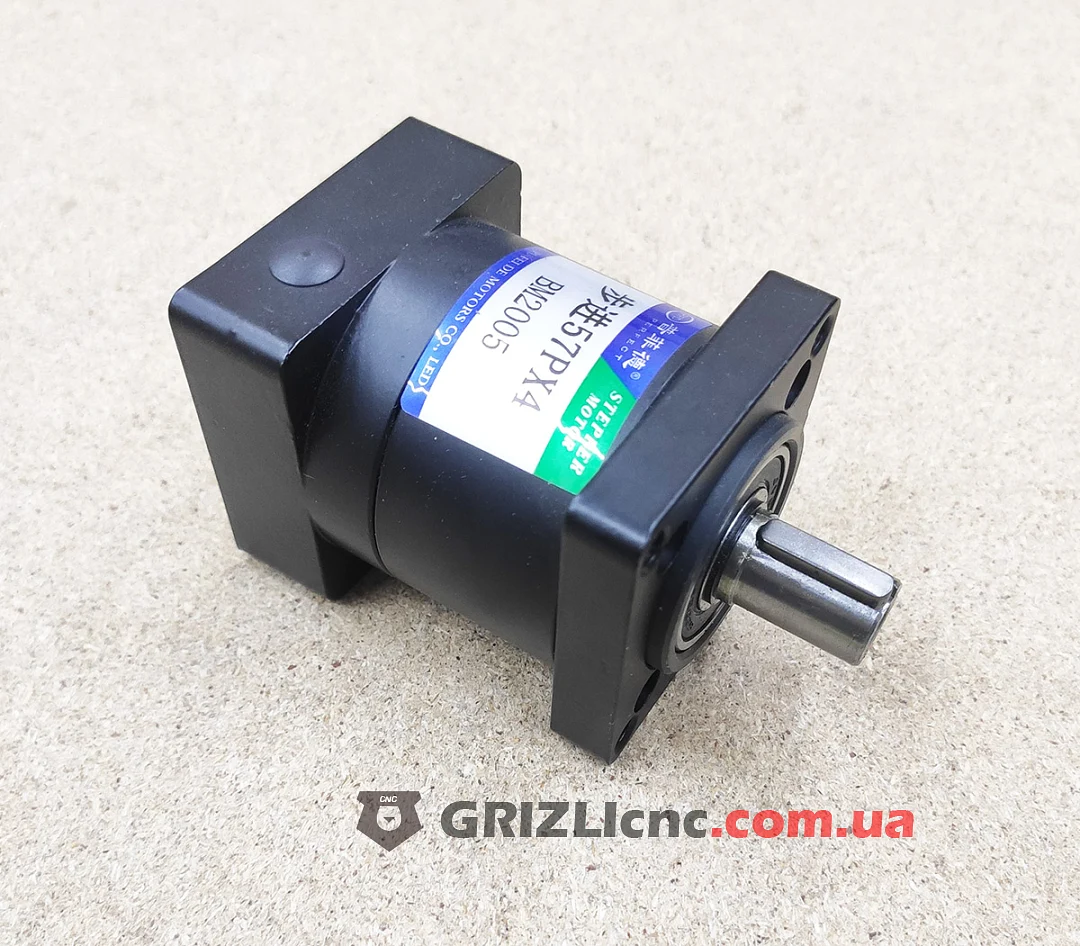

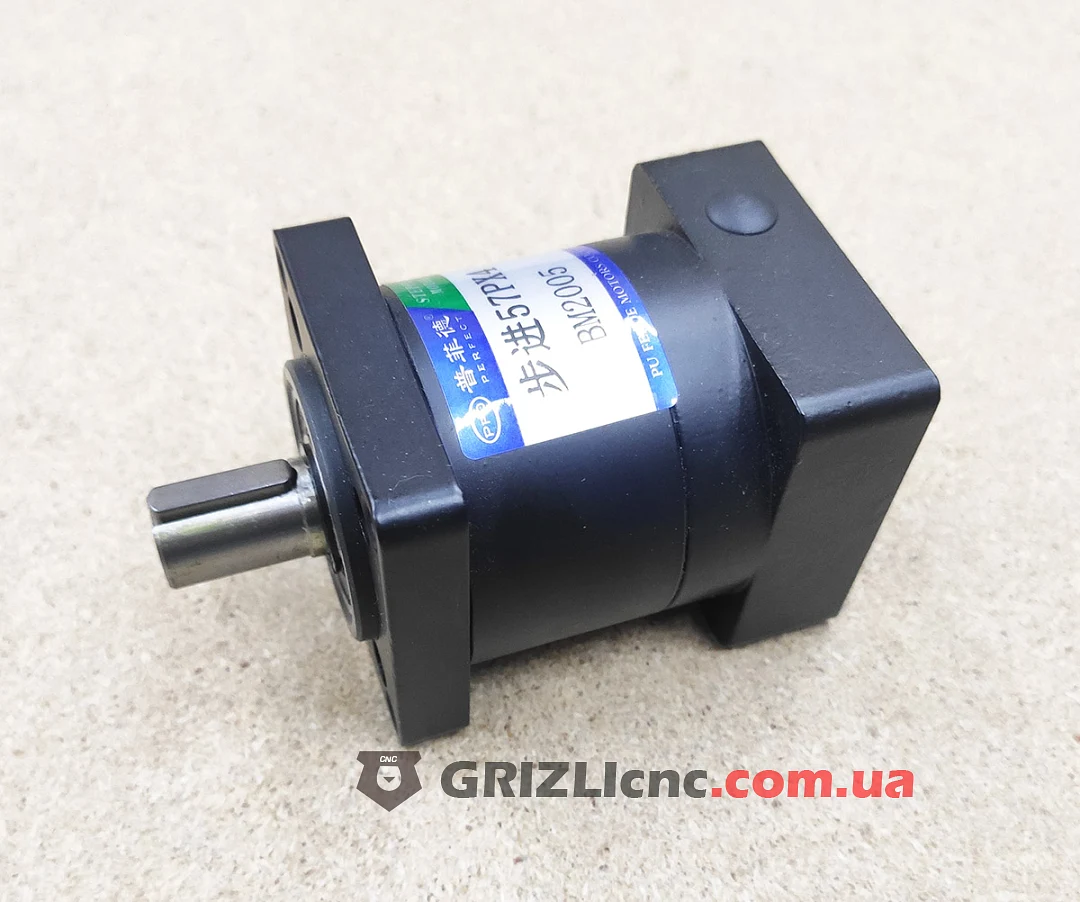

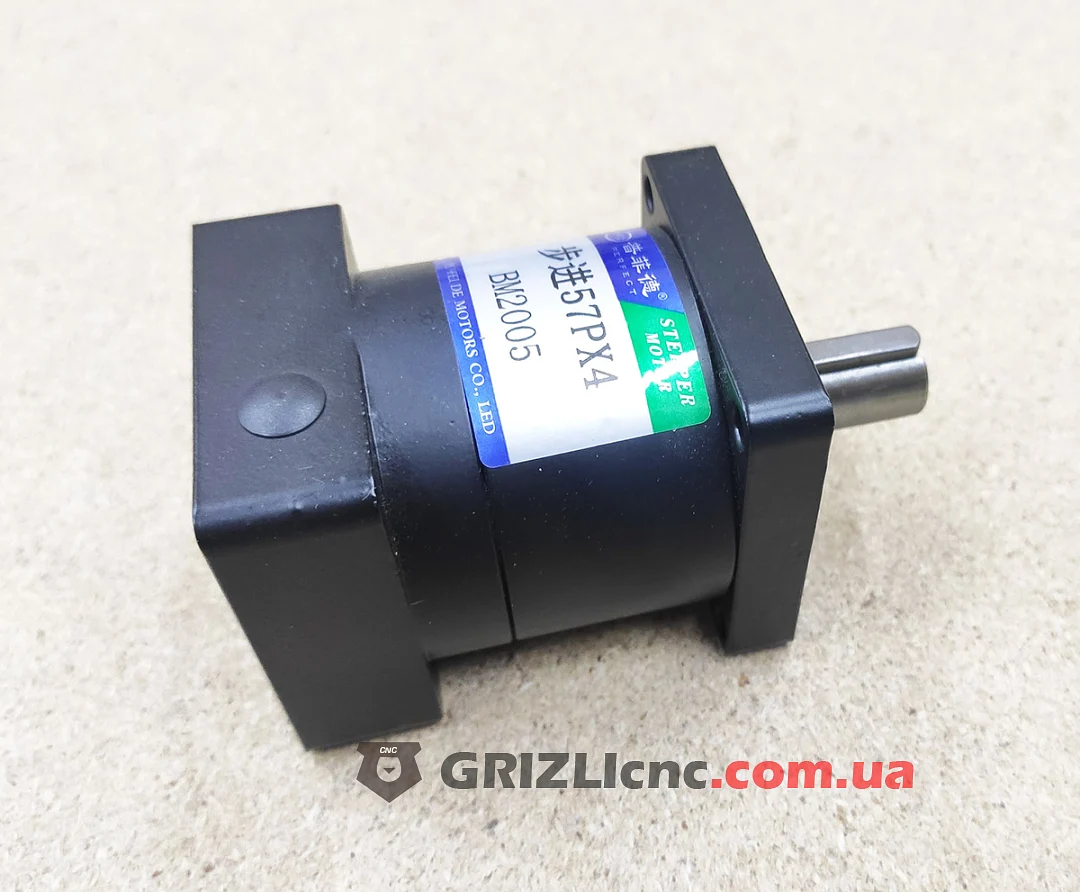

Планетарный редуктор PX57 с передаточным отношением 1:10 для шагового двигателя NEMA 23 с фланцем 57 мм. Входной и выходной валы на одной оси: редуктор ставят на двигатель без смещения оси привода, корпус продолжает корпус двигателя.

Передаточное отношение

Скорость на выходе в 10 раз меньше скорости двигателя: 600 об/мин на входе дают 60 об/мин, полный шаг 1.8° превращается в 0.18°. КПД 0.9: двигатель 2.2 Н·м даёт на выходе 2.2 x 10 x 0.9 = 19.8 Н·м. На больших отношениях момент на выходе ограничен прочностью шестерён, поэтому при упоре оси ток драйвера ограничивают.

Посадка на двигатель и выход

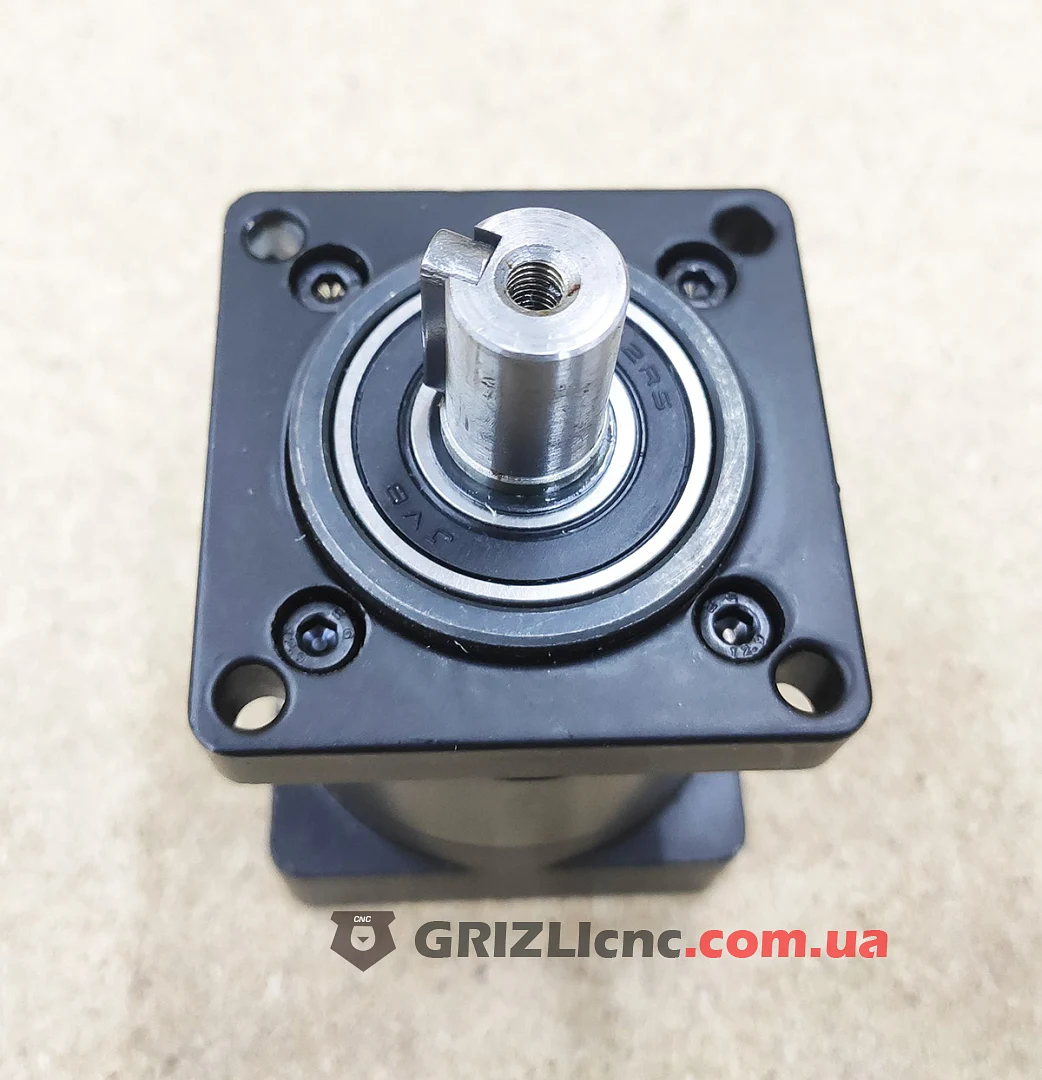

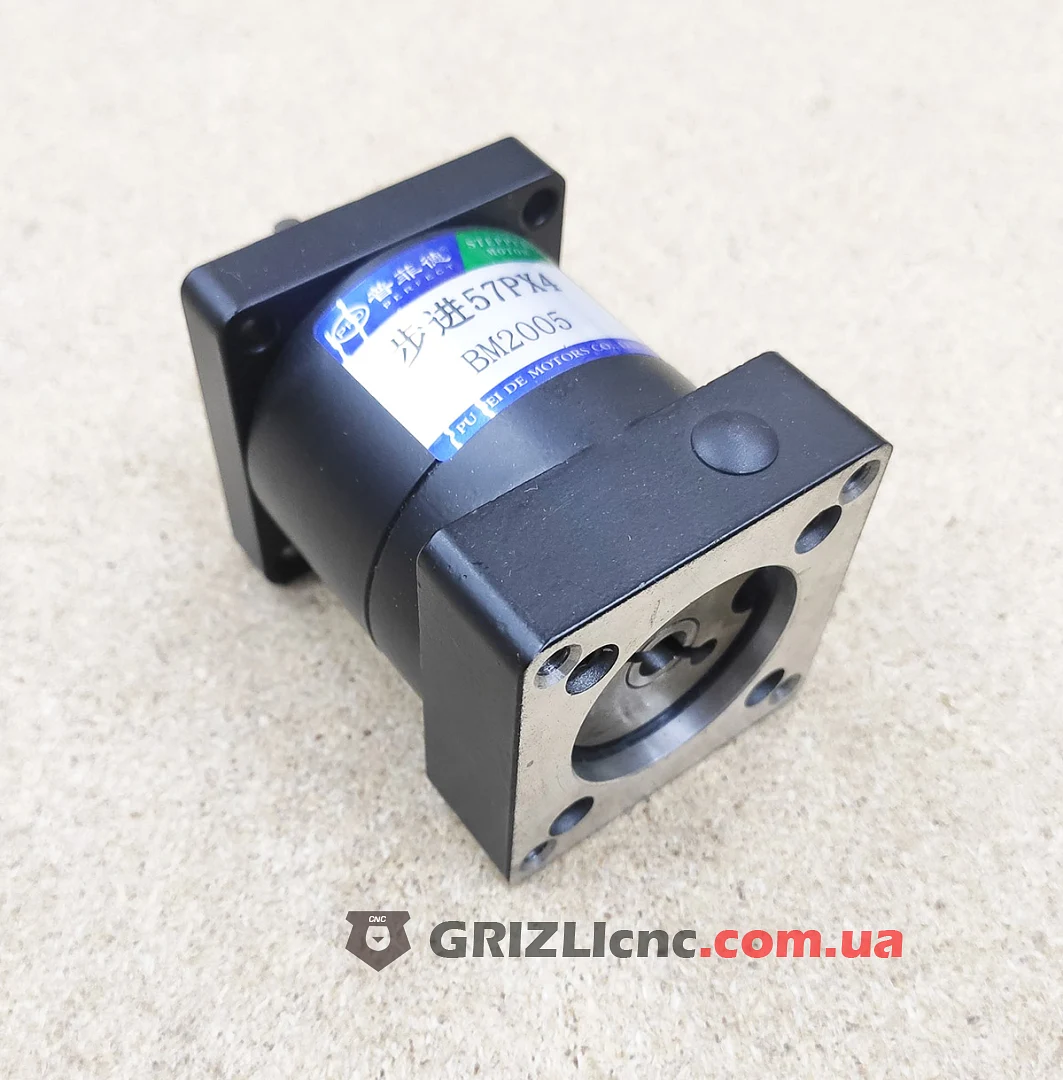

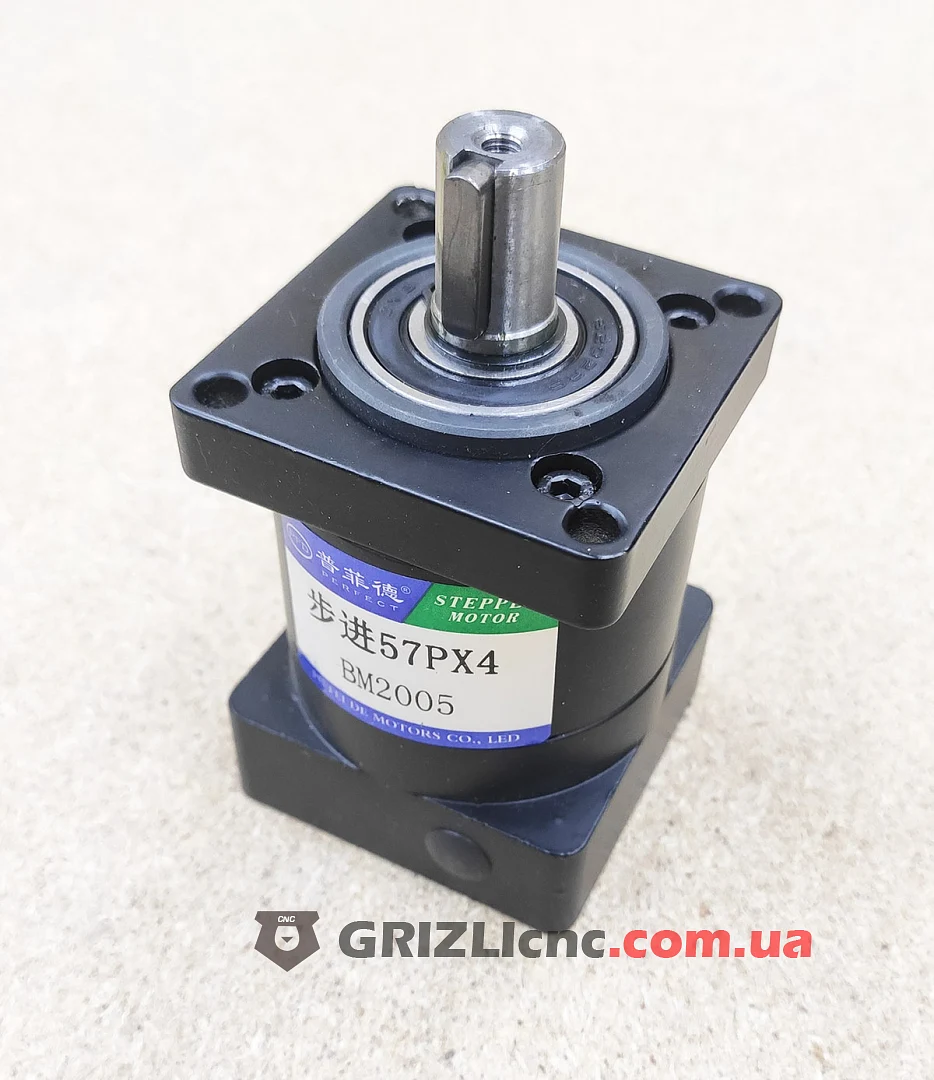

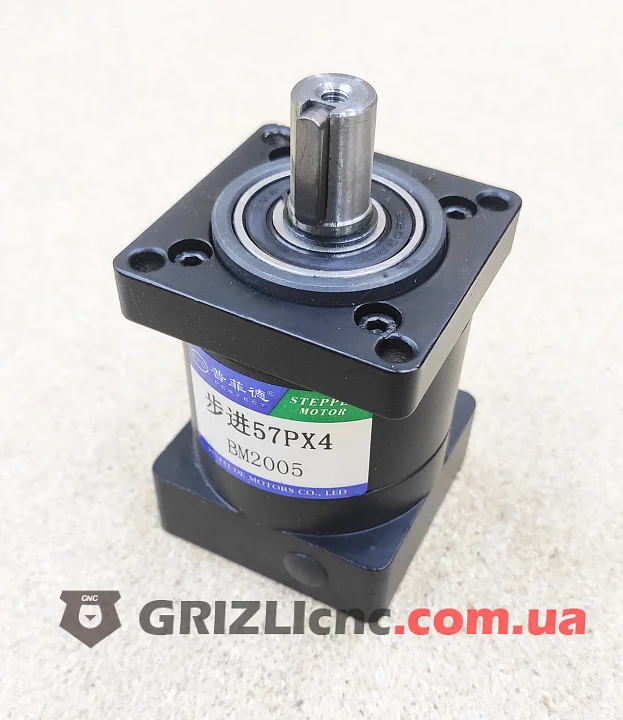

Входной фланец 57 мм под NEMA 23, отверстие 8 мм под вал двигателя 8 мм. Выходной вал 14 мм со шпонкой под шкив, шестерню рейки или муфту. В торце выходного вала резьбовое отверстие. Люфт до 1.2°.

Нагрузка в покое

Планетарный редуктор обратим: нагрузка на выходе проворачивает двигатель. На вертикальной оси положение держит ток удержания драйвера или тормоз двигателя.

Где применять

Ось Z, поворотные оси, тяжёлые порталы с рейкой, подающие механизмы с частым реверсом.
