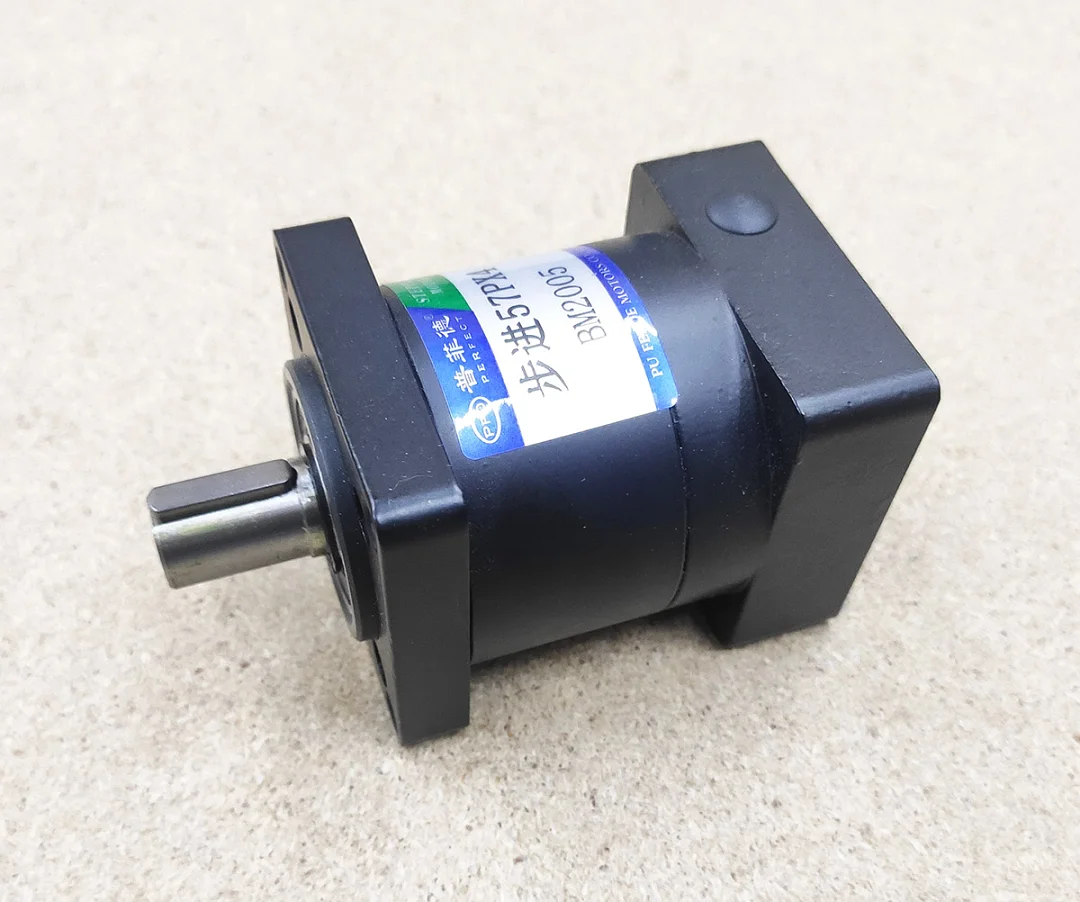

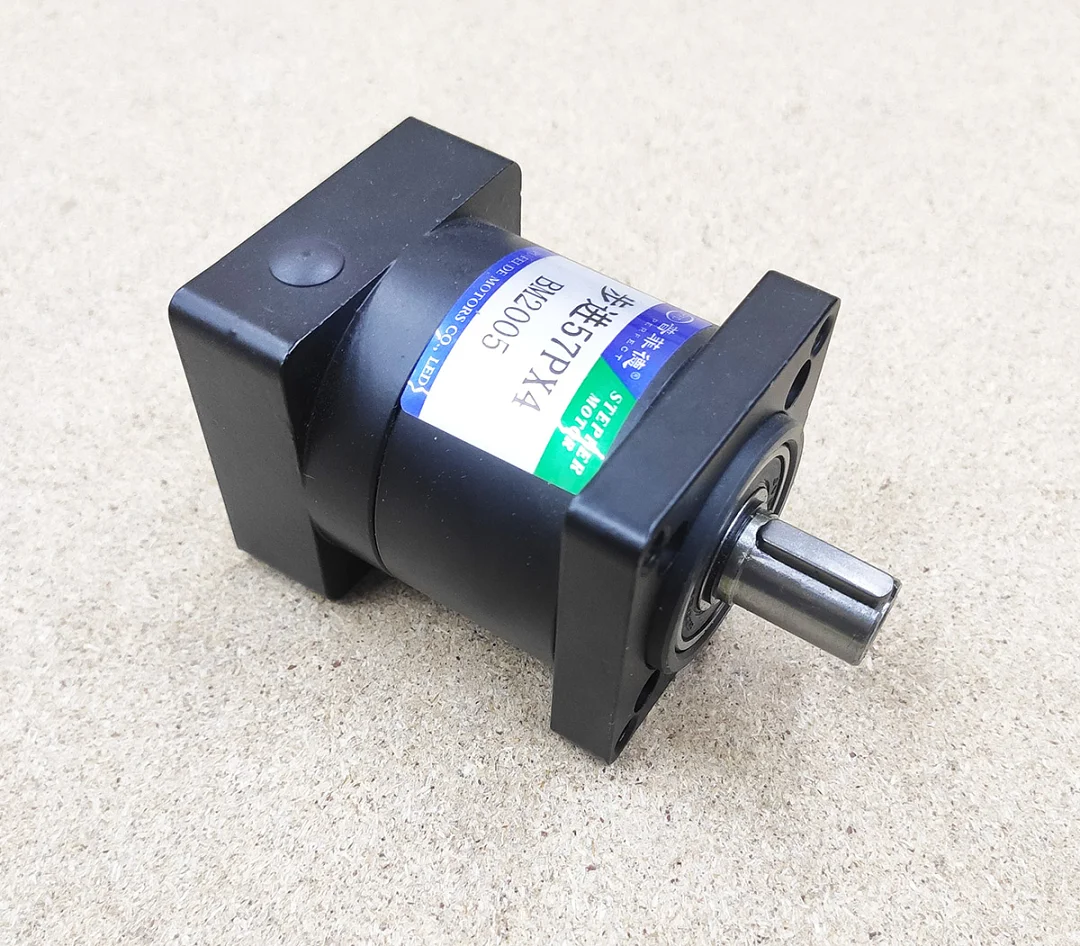

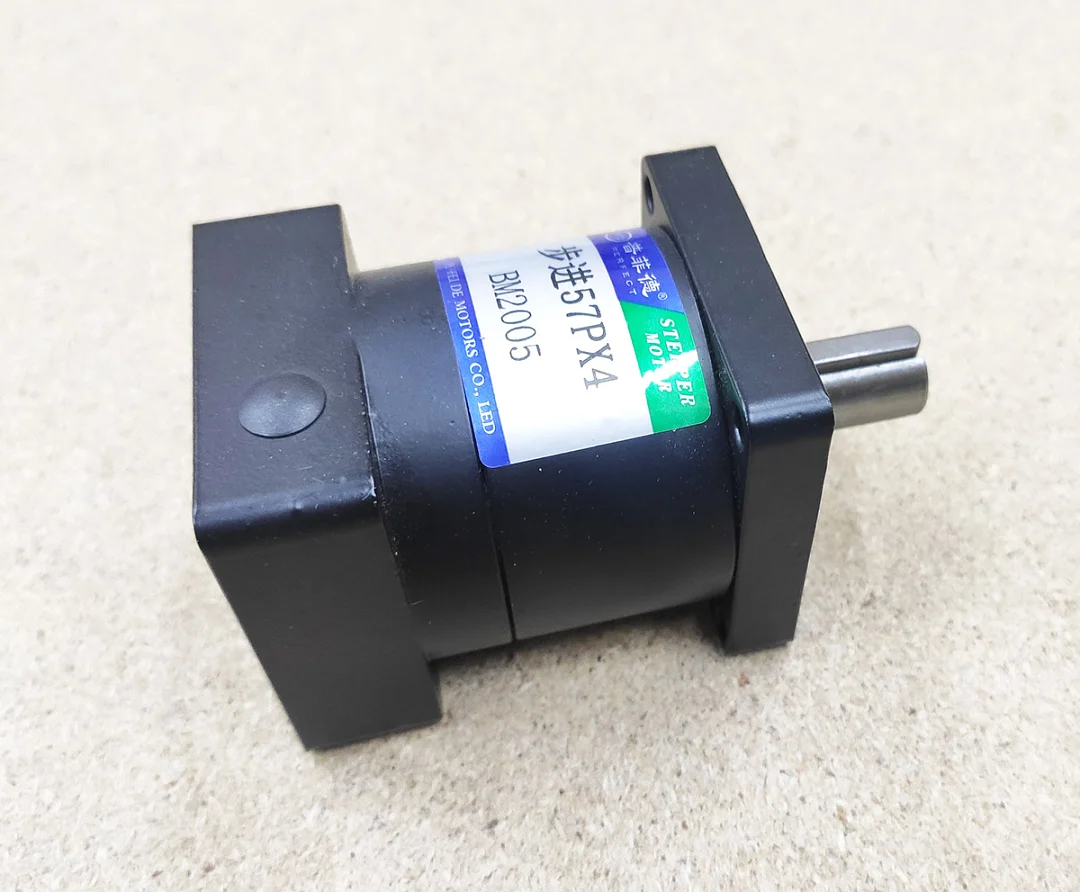

Планетарний редуктор PX57 з передатним відношенням 1:10 для крокового двигуна NEMA 23 з фланцем 57 мм. Вхідний і вихідний вали на одній осі: редуктор ставлять на двигун без зміщення осі приводу, корпус продовжує корпус двигуна.
Передатне відношення
Швидкість на виході в 10 разів менша за швидкість двигуна: 600 об/хв на вході дають 60 об/хв, повний крок 1.8° перетворюється на 0.18°. ККД 0.9: двигун 2.2 Н·м дає на виході 2.2 x 10 x 0.9 = 19.8 Н·м. На великих відношеннях момент на виході обмежений міцністю шестерень, тому під час упору осі струм драйвера обмежують.
Посадка на двигун і вихід

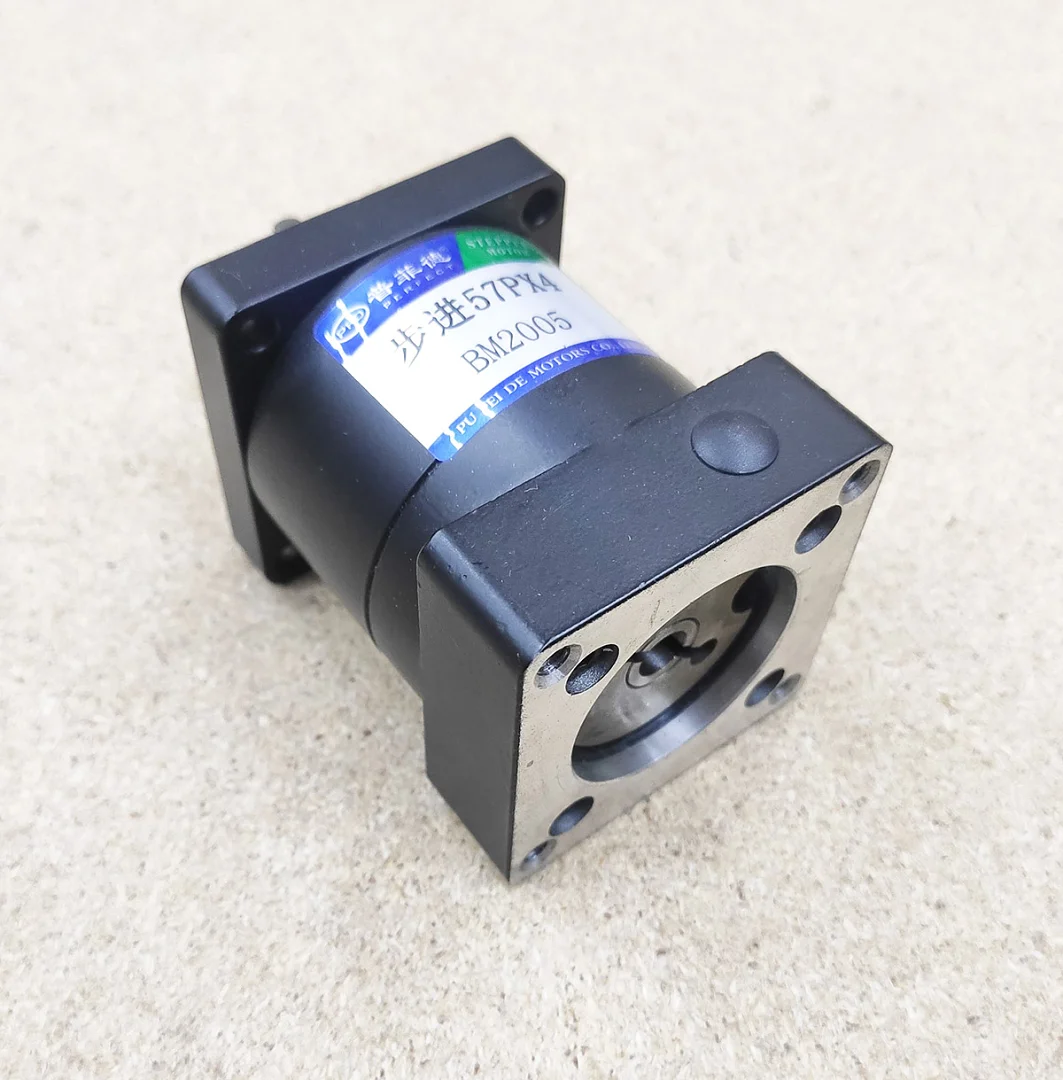

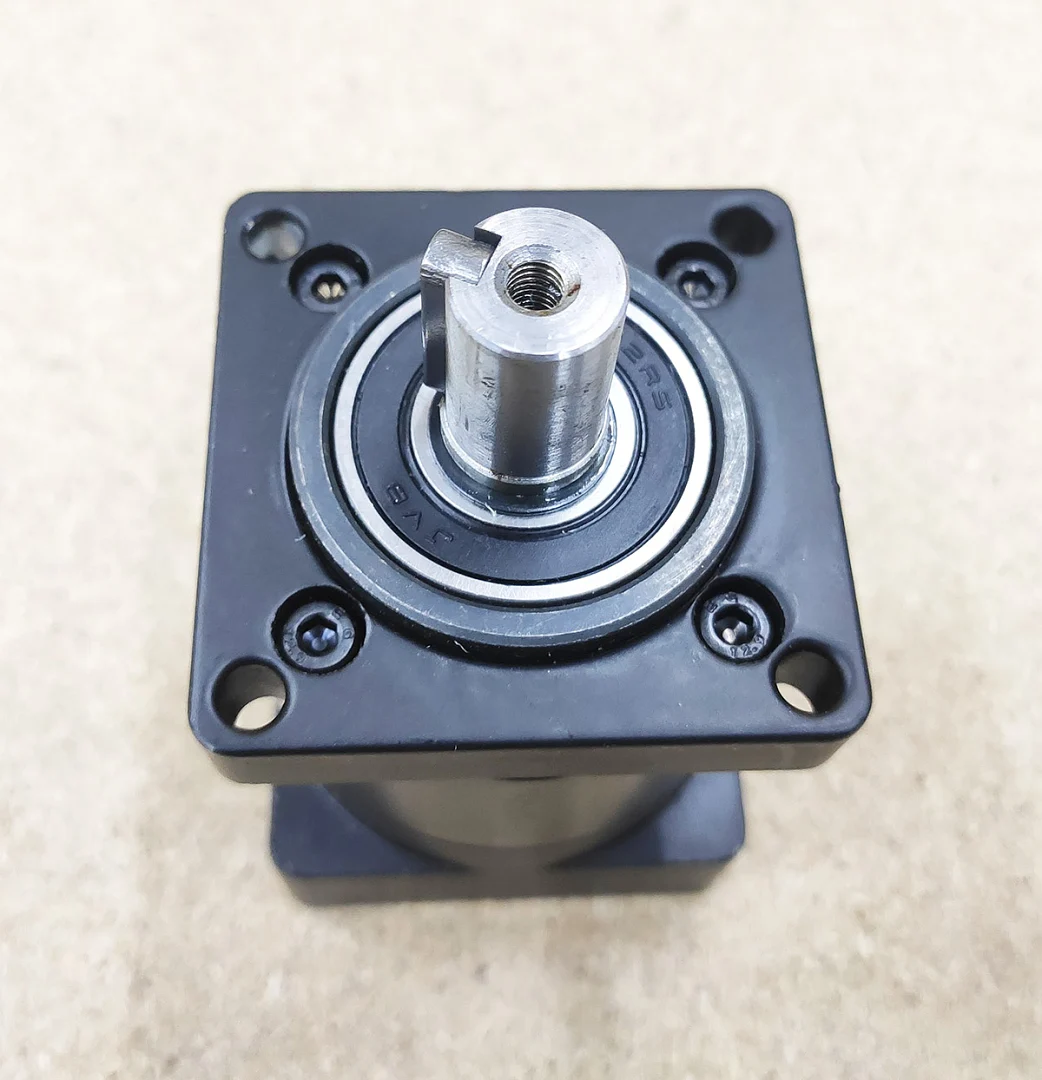

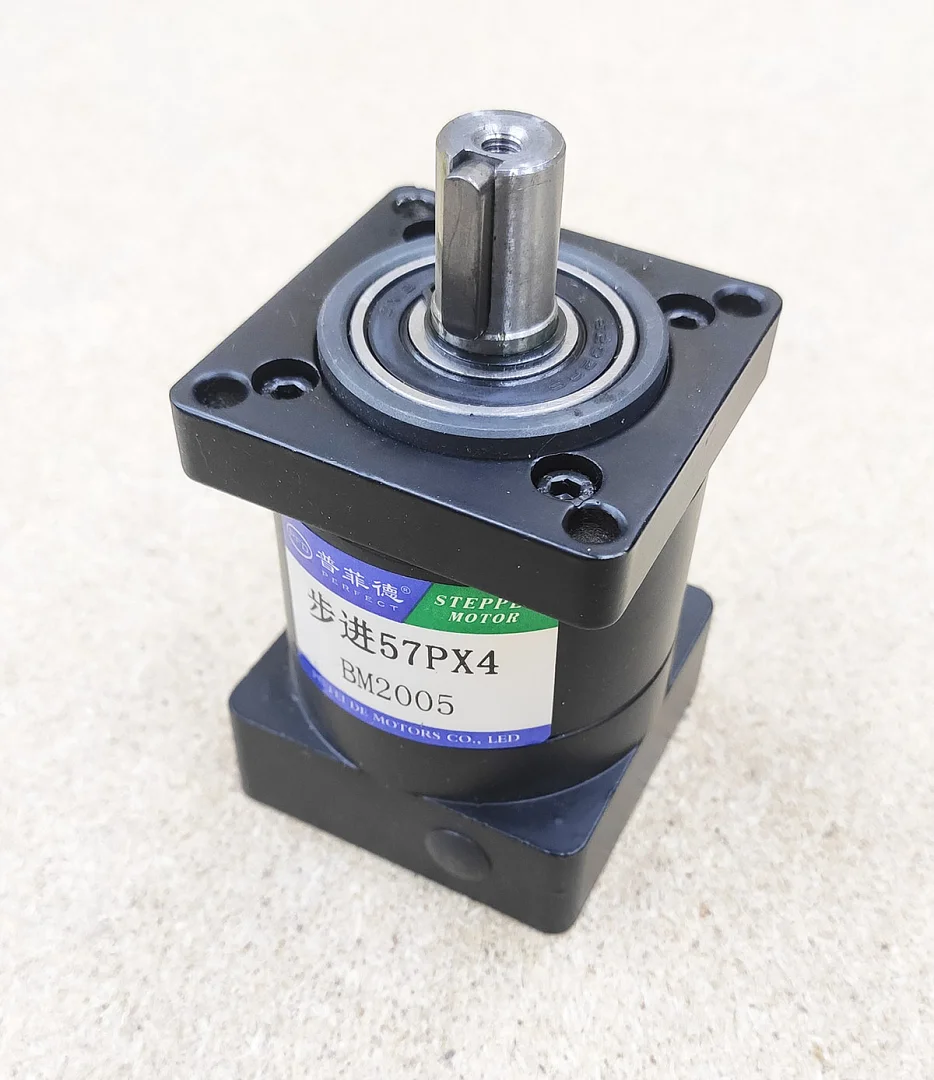

Вхідний фланець 57 мм під NEMA 23, отвір 8 мм під вал двигуна 8 мм. Вихідний вал 14 мм зі шпонкою під шків, шестерню рейки або муфту. У торці вихідного вала різьбовий отвір. Люфт до 1.2°.
Навантаження в спокої
Планетарний редуктор оборотний: навантаження на виході провертає двигун. На вертикальній осі положення тримає струм утримання драйвера або гальмо двигуна.
Де застосовувати
Вісь Z, поворотні осі, важкі портали з рейкою, подавальні механізми з частим реверсом.
