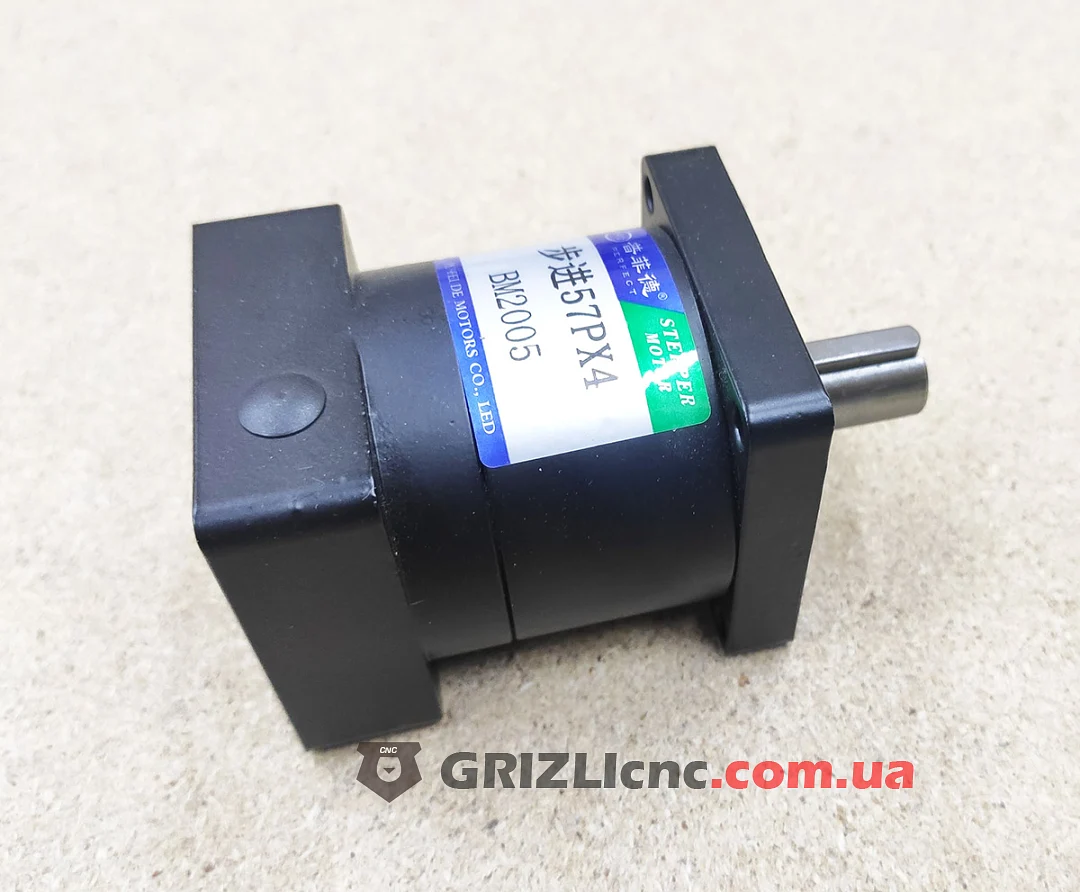

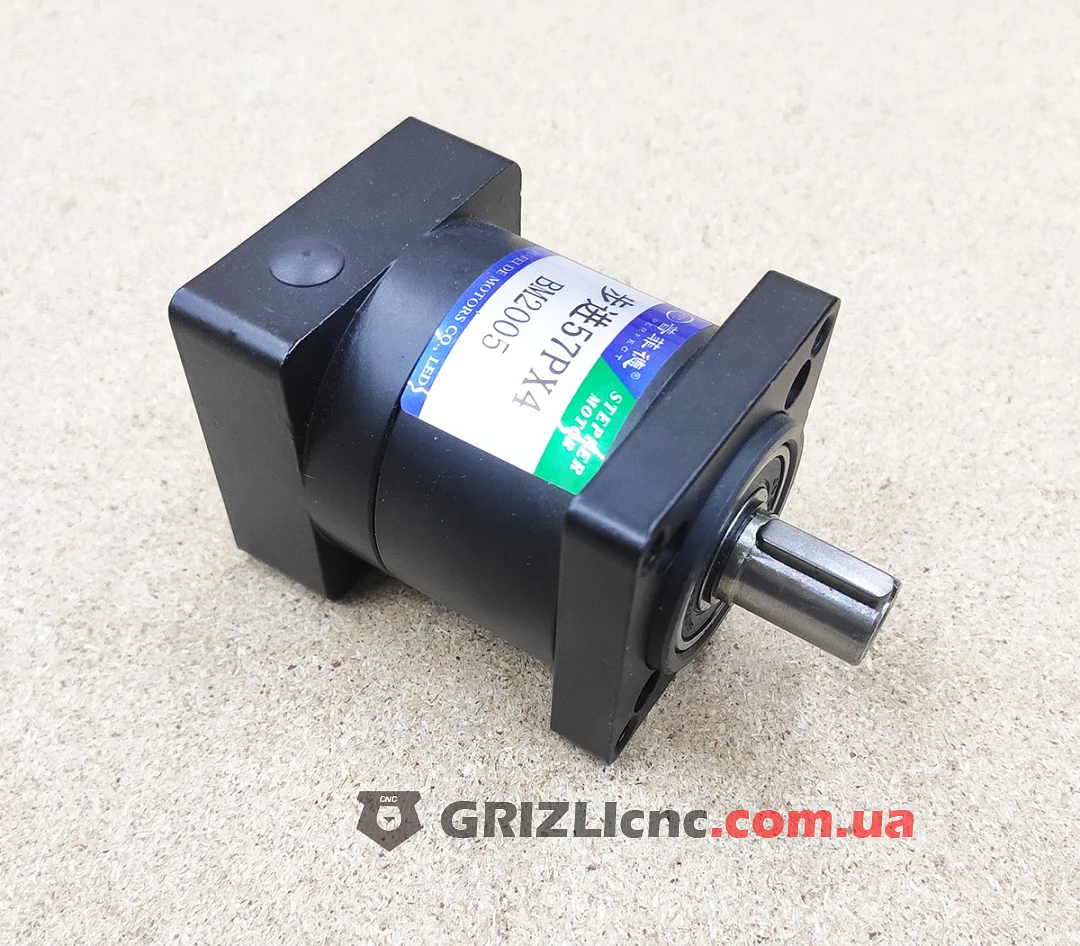

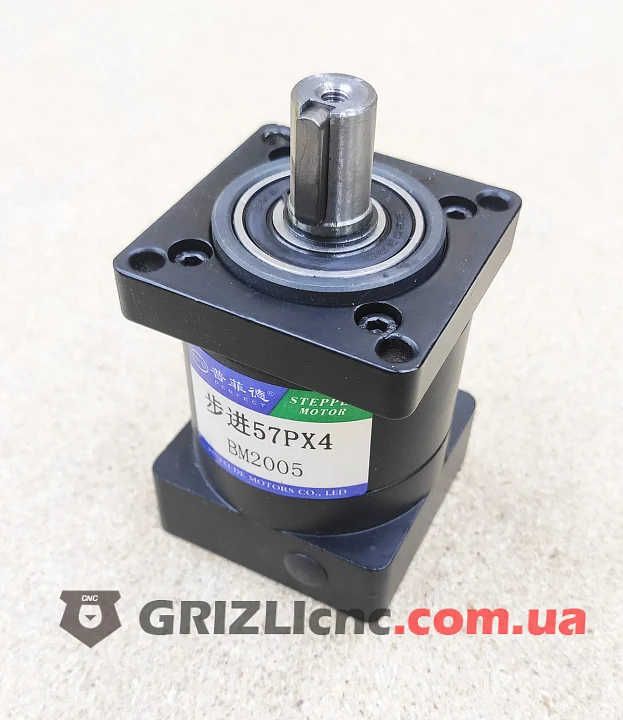

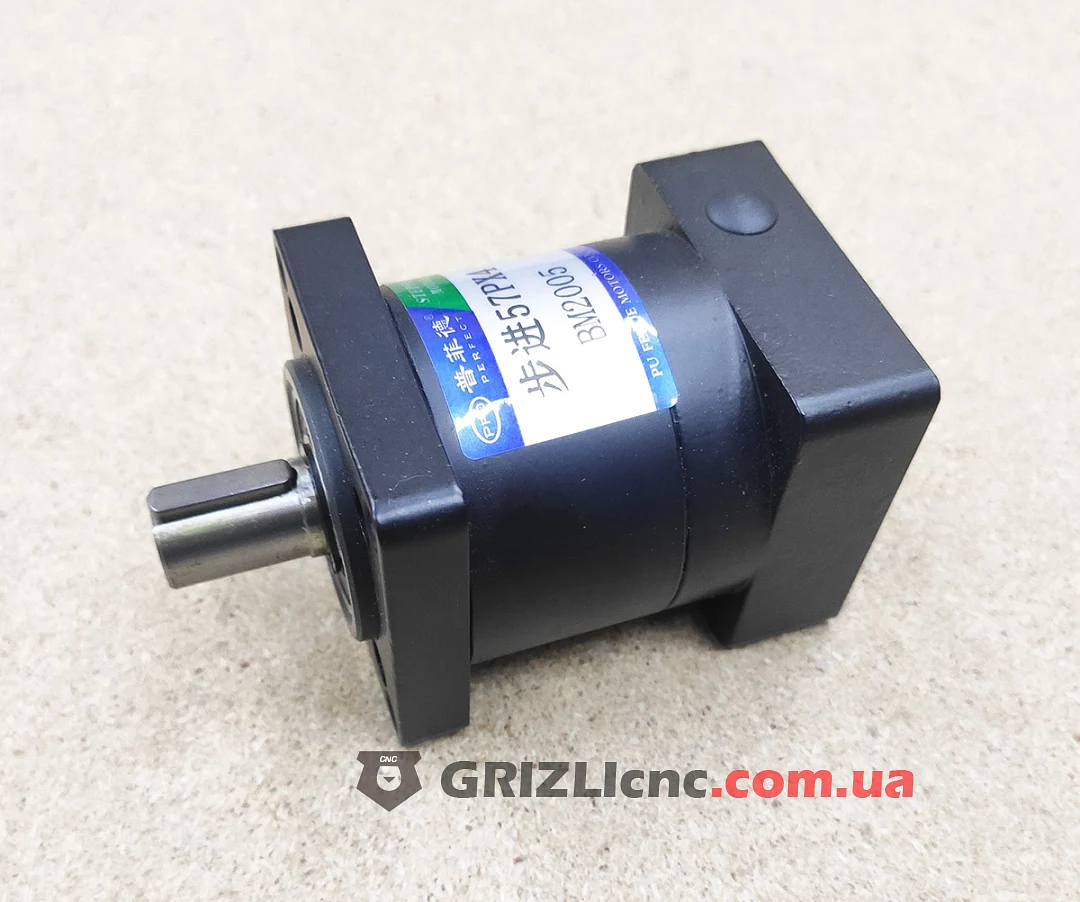

Планетарный редуктор PX57 с передаточным отношением 1:4 для шагового двигателя NEMA 23 с фланцем 57 мм. Входной и выходной валы на одной оси: редуктор ставят на двигатель без смещения оси привода, корпус продолжает корпус двигателя.
Передаточное отношение
Скорость на выходе в 4 раза меньше скорости двигателя: 600 об/мин на входе дают 150 об/мин, полный шаг 1.8° превращается в 0.45°. КПД 0.9: двигатель 2.2 Н·м даёт на выходе 2.2 x 4 x 0.9 = 7.9 Н·м. На больших отношениях момент на выходе ограничен прочностью шестерён, поэтому при упоре оси ток драйвера ограничивают.
Посадка на двигатель и выход

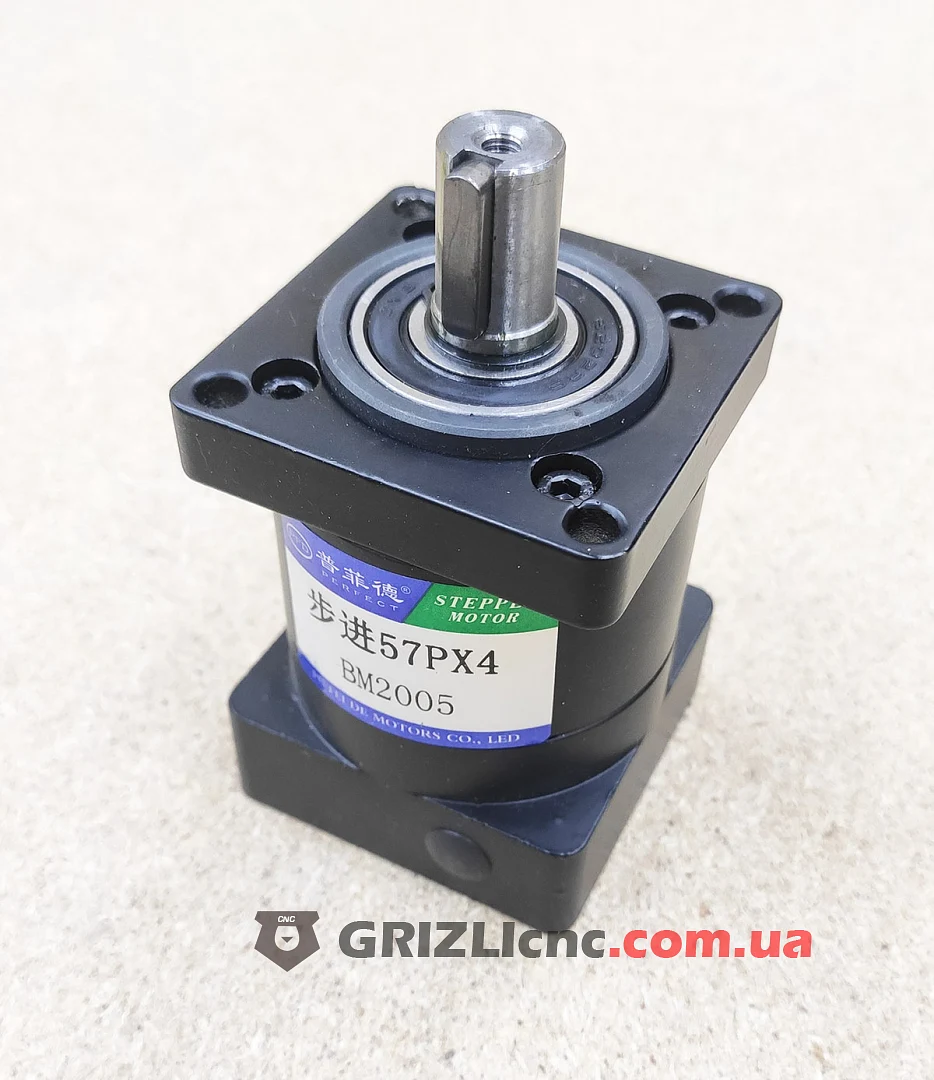

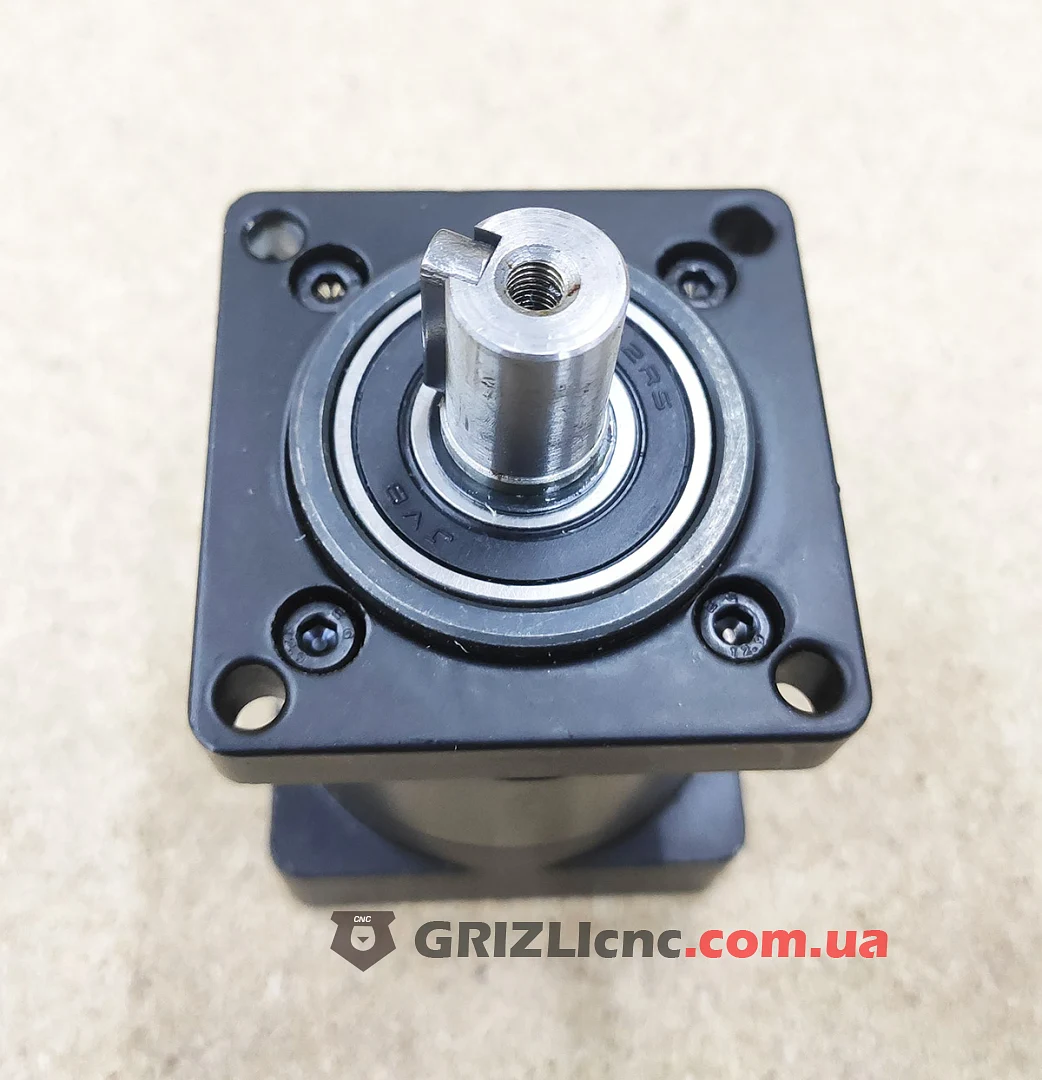

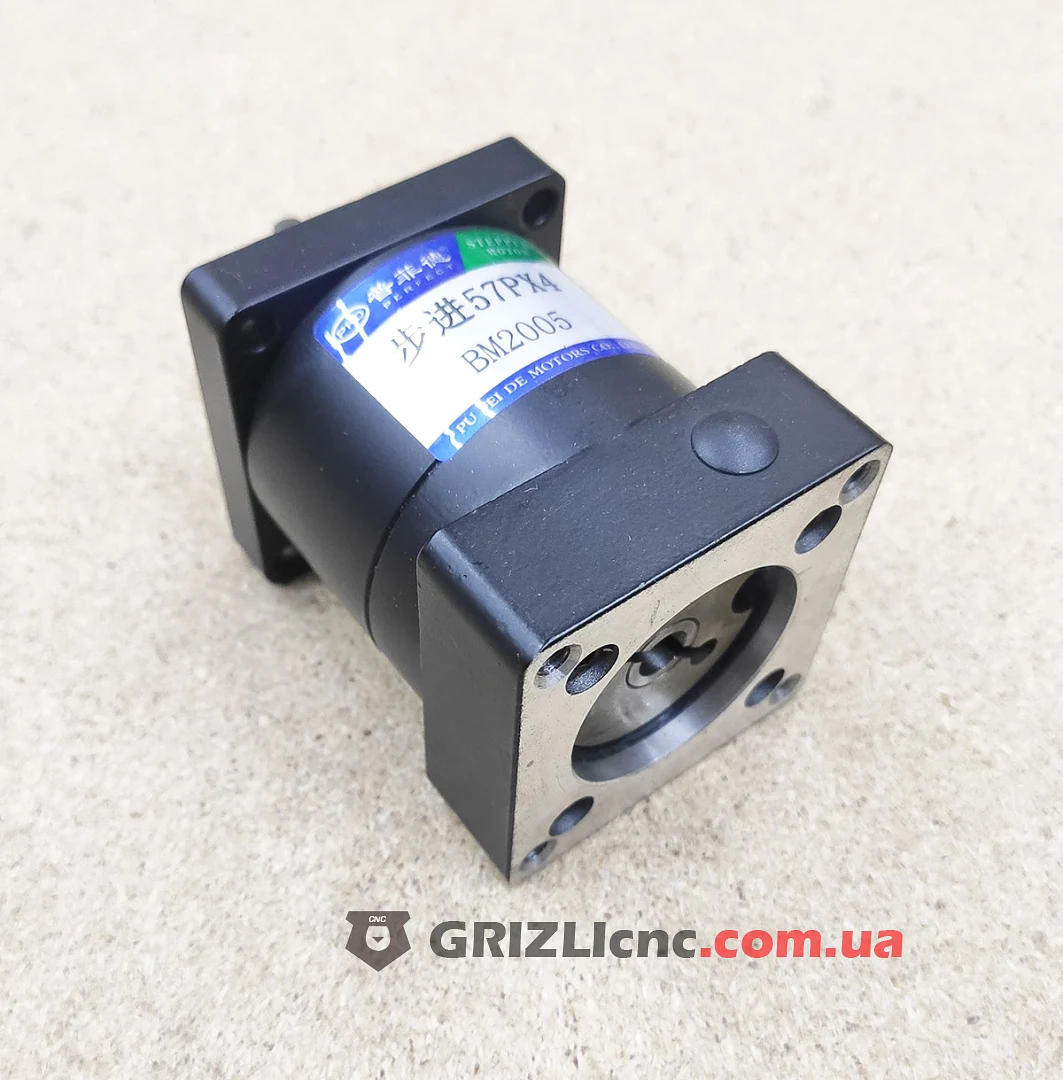

Входной фланец 57 мм под NEMA 23, отверстие 8 мм под вал двигателя 8 мм. Выходной вал 14 мм со шпонкой под шкив, шестерню рейки или муфту. В торце выходного вала резьбовое отверстие. Люфт до 1.2°.
Нагрузка в покое
Планетарный редуктор обратим: нагрузка на выходе проворачивает двигатель. На вертикальной оси положение держит ток удержания драйвера или тормоз двигателя.
Где применять
Порталы с зубчатой рейкой и оси с ремённой передачей, где двигателю не хватает момента, а запас по скорости есть.
