Планетарний редуктор PX57 1:4 для крокового двигуна NEMA 23

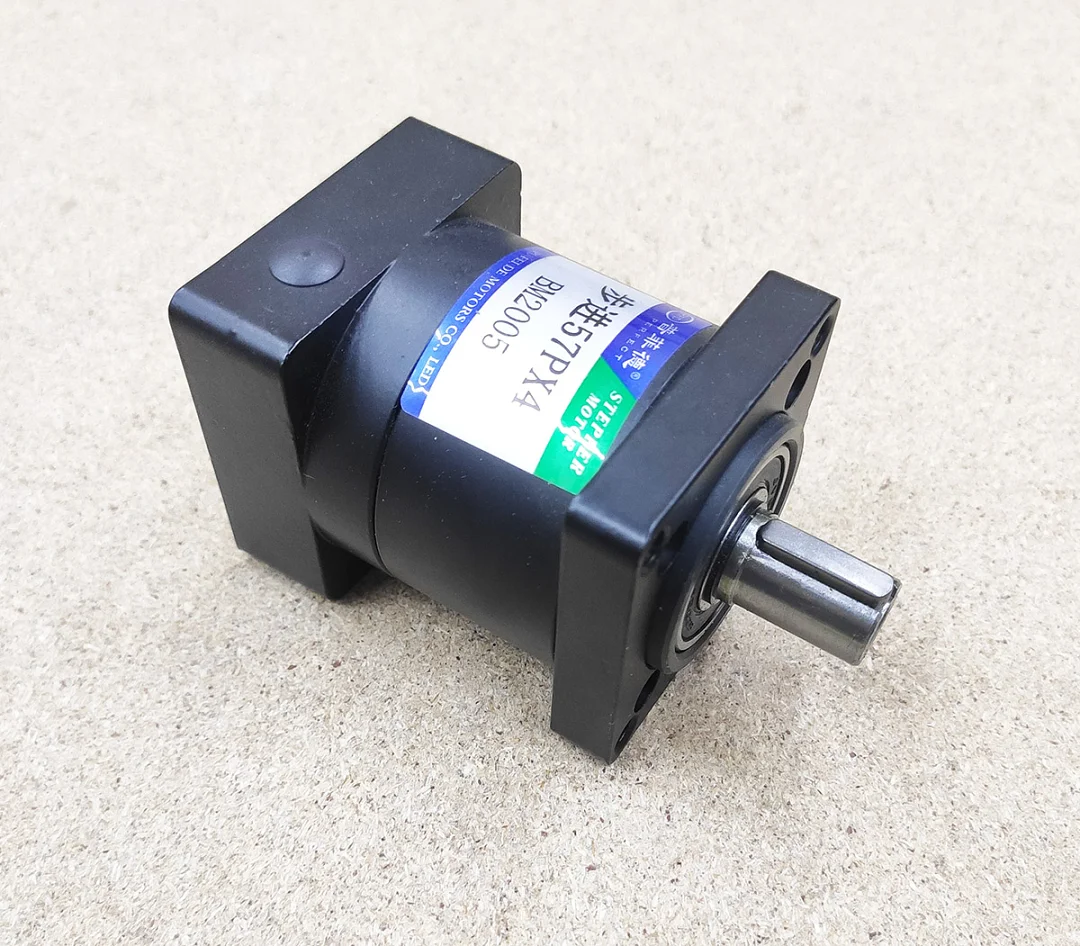

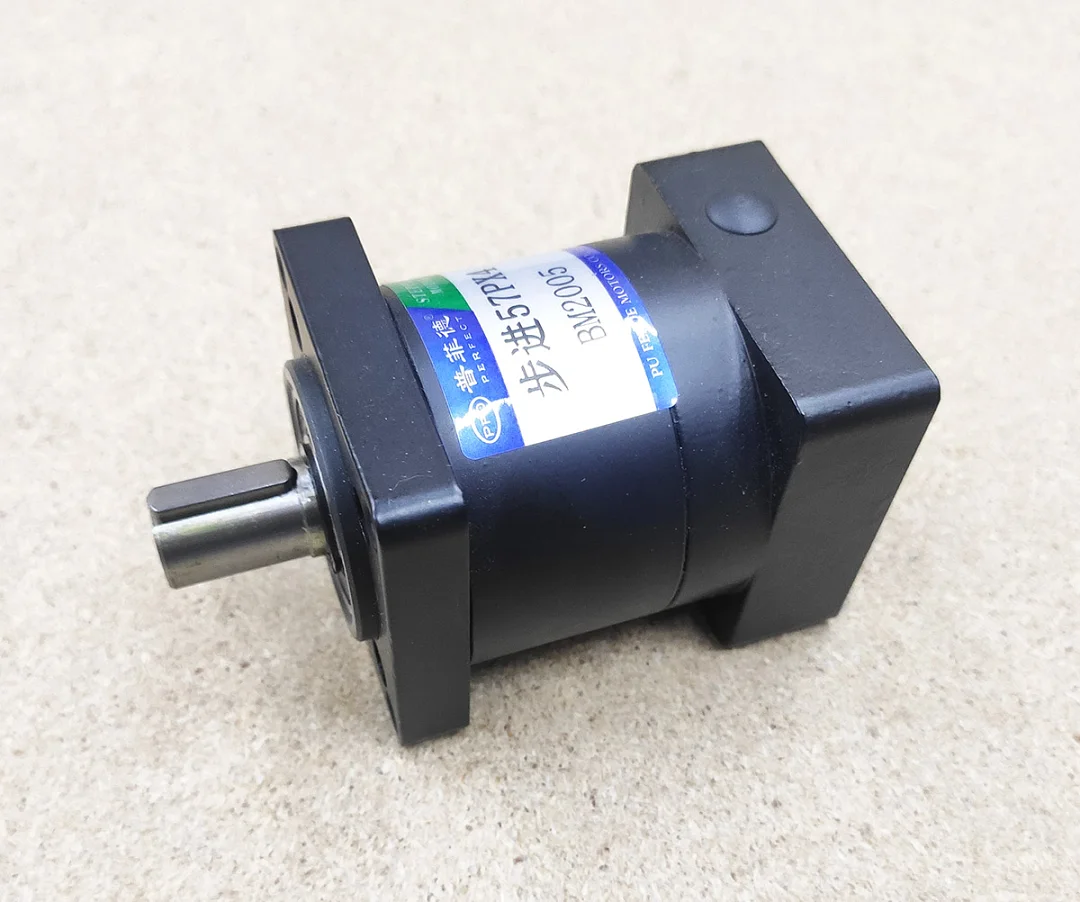

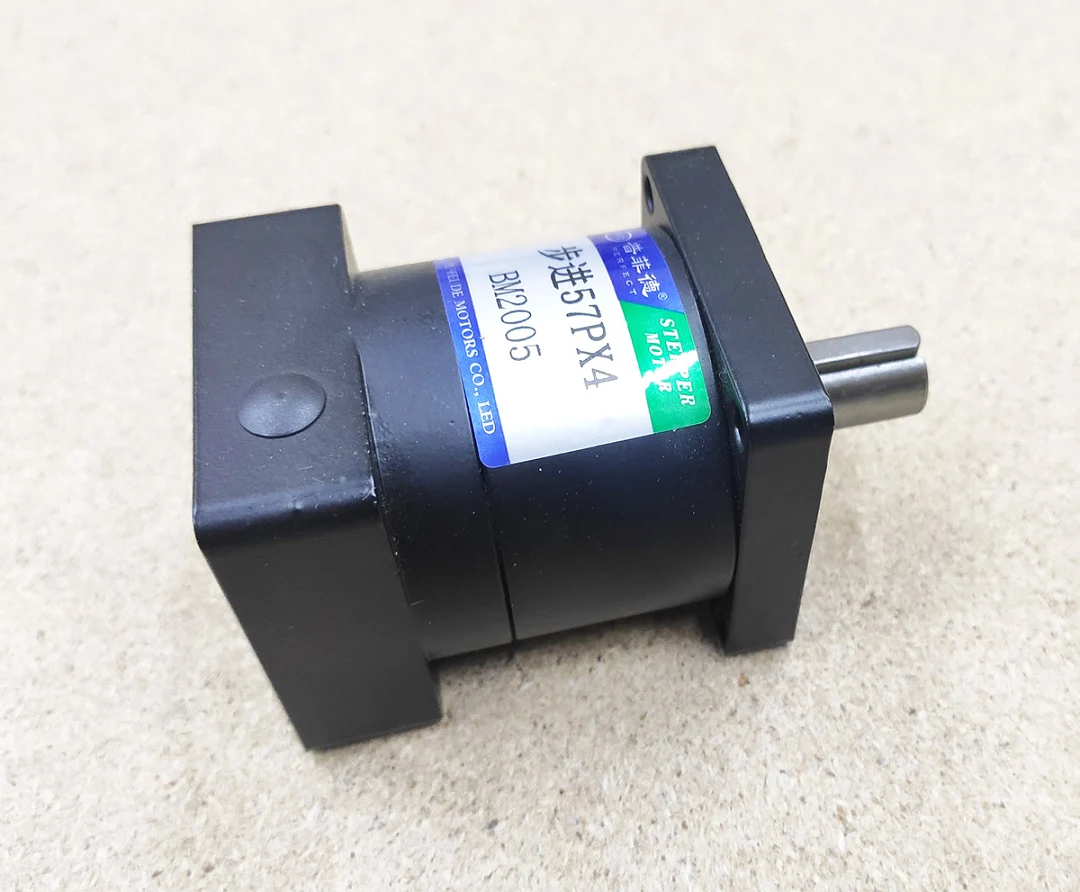

Планетарний редуктор PX57 з передатним відношенням 1:4 для крокового двигуна NEMA 23 з фланцем 57 мм. Вхідний і вихідний вали на одній осі: редуктор ставлять на двигун без зміщення осі приводу, корпус продовжує корпус двигуна.

Передатне відношення

Швидкість на виході в 4 рази менша за швидкість двигуна: 600 об/хв на вході дають 150 об/хв, повний крок 1.8° перетворюється на 0.45°. ККД 0.9: двигун 2.2 Н·м дає на виході 2.2 x 4 x 0.9 = 7.9 Н·м. На великих відношеннях момент на виході обмежений міцністю шестерень, тому під час упору осі струм драйвера обмежують.

Посадка на двигун і вихід

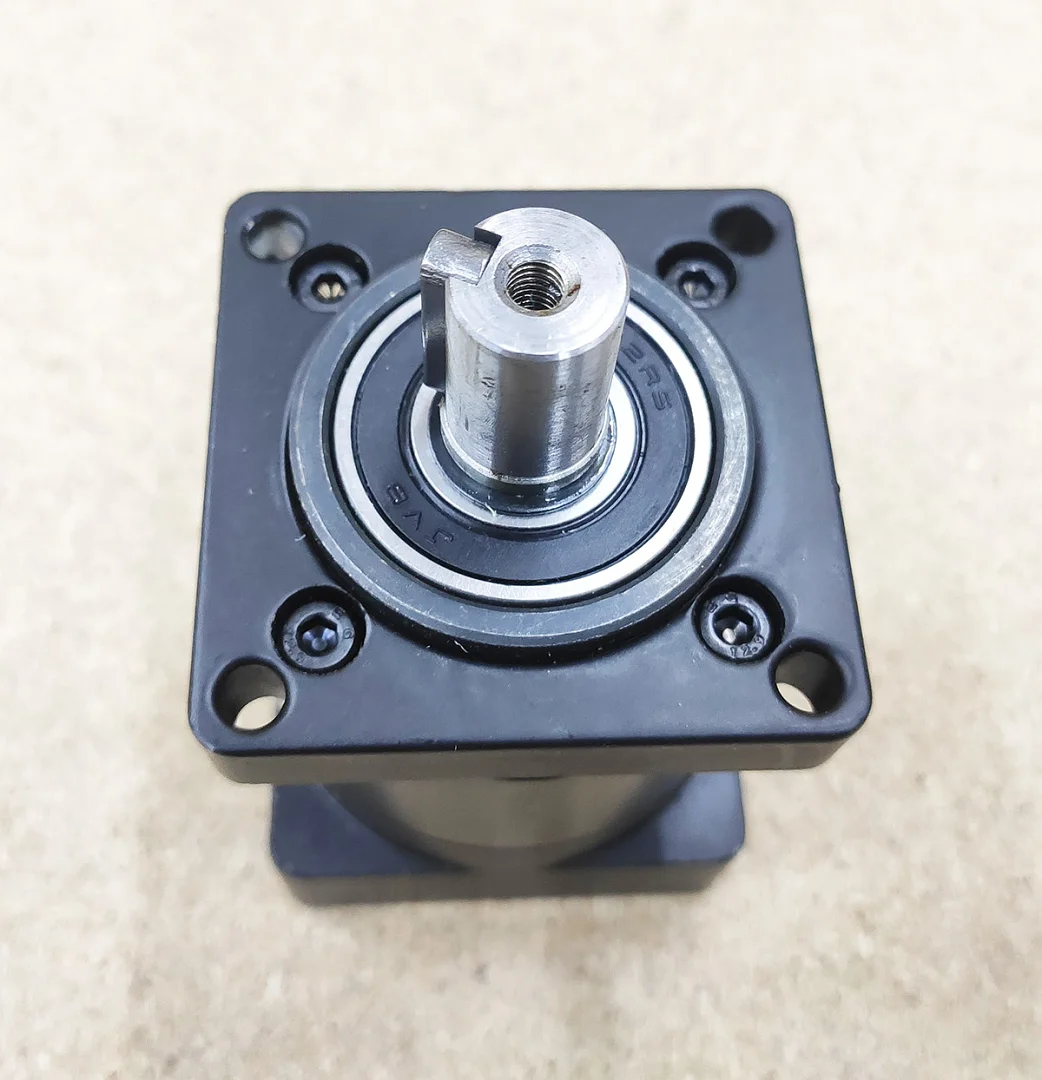

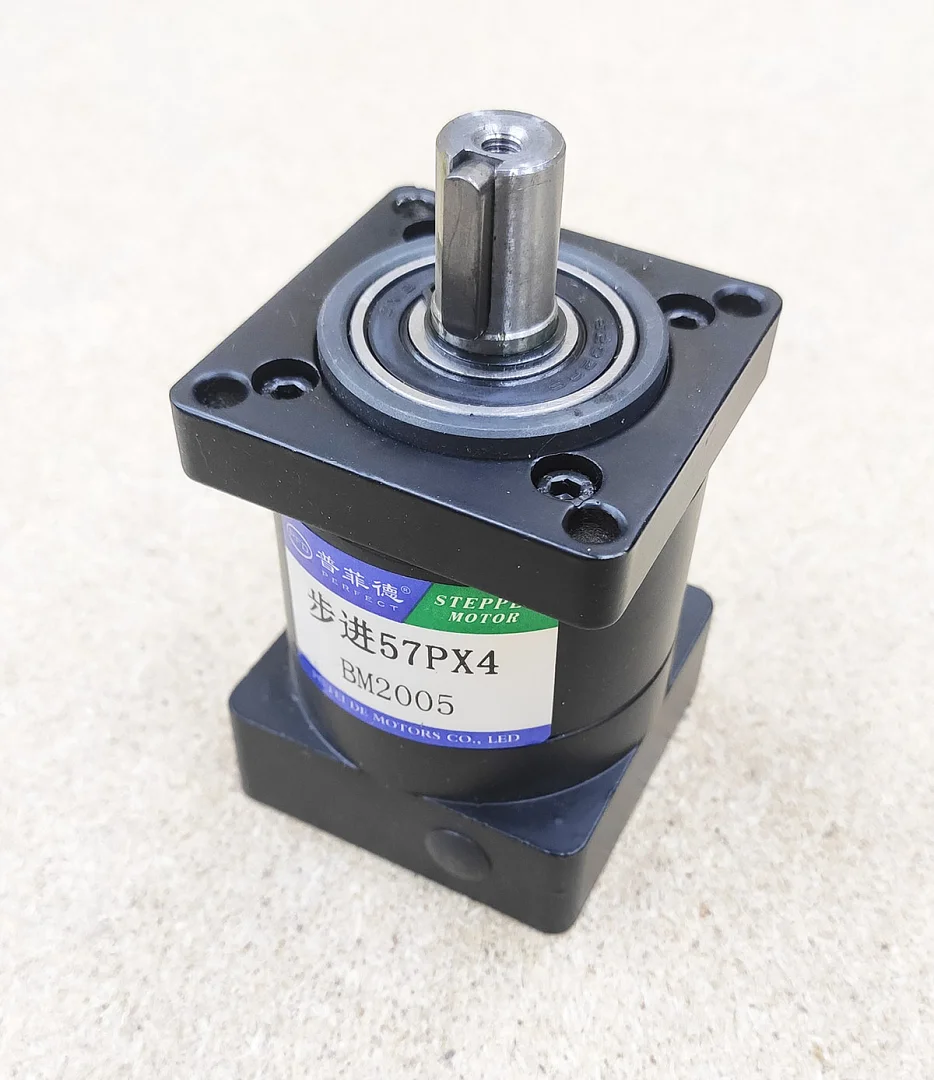

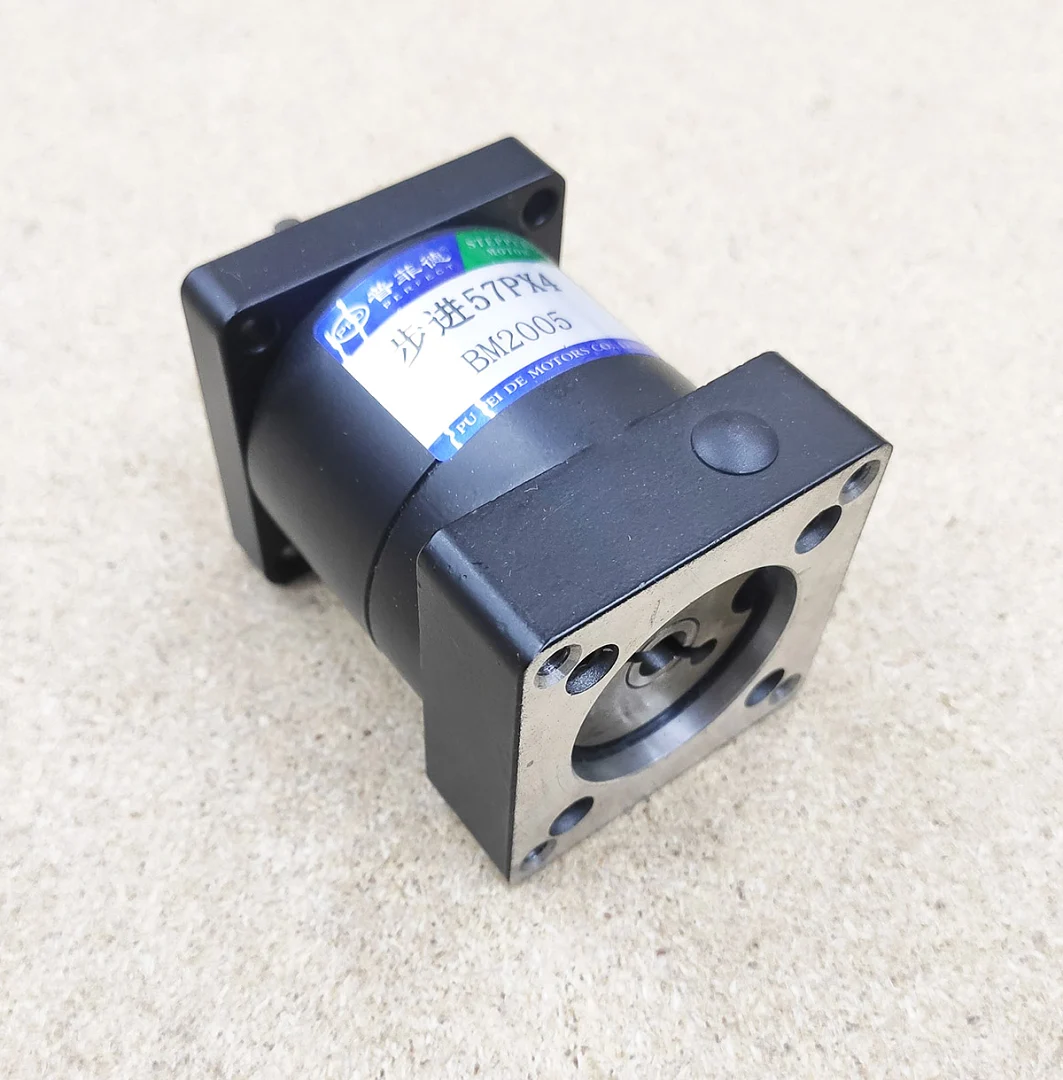

Вхідний фланець 57 мм під NEMA 23, отвір 8 мм під вал двигуна 8 мм. Вихідний вал 14 мм зі шпонкою під шків, шестерню рейки або муфту. У торці вихідного вала різьбовий отвір. Люфт до 1.2°.

Навантаження в спокої

Планетарний редуктор оборотний: навантаження на виході провертає двигун. На вертикальній осі положення тримає струм утримання драйвера або гальмо двигуна.

Де застосовувати

Портали із зубчастою рейкою та осі з пасовою передачею, де двигуну бракує моменту, а запас за швидкістю є.
