Передняя бабка поворотной оси с четырёхкулачковым патроном 100 мм и высотой центра 65 мм для фрезерного станка ЧПУ

Передняя бабка поворотной оси добавляет фрезерному станку с ЧПУ четвёртую ось A. Заготовку зажимают в четырёхкулачковом патроне диаметром 100 мм, шаговый двигатель Nema23 через ремённую передачу 6:1 поворачивает её на заданный угол. Высота центра 65 мм, в паре с передней бабкой ставят заднюю бабку с такой же высотой центра.

Что такое передняя бабка поворотной оси

Это ведущая часть поворотной оси: корпус со шпинделем, патрон и привод. Ось вращения шпинделя ставят параллельно оси X станка. Контроллер управляет двигателем как четвёртой осью, и фреза обрабатывает заготовку со всех сторон за одну установку.

Конструкция

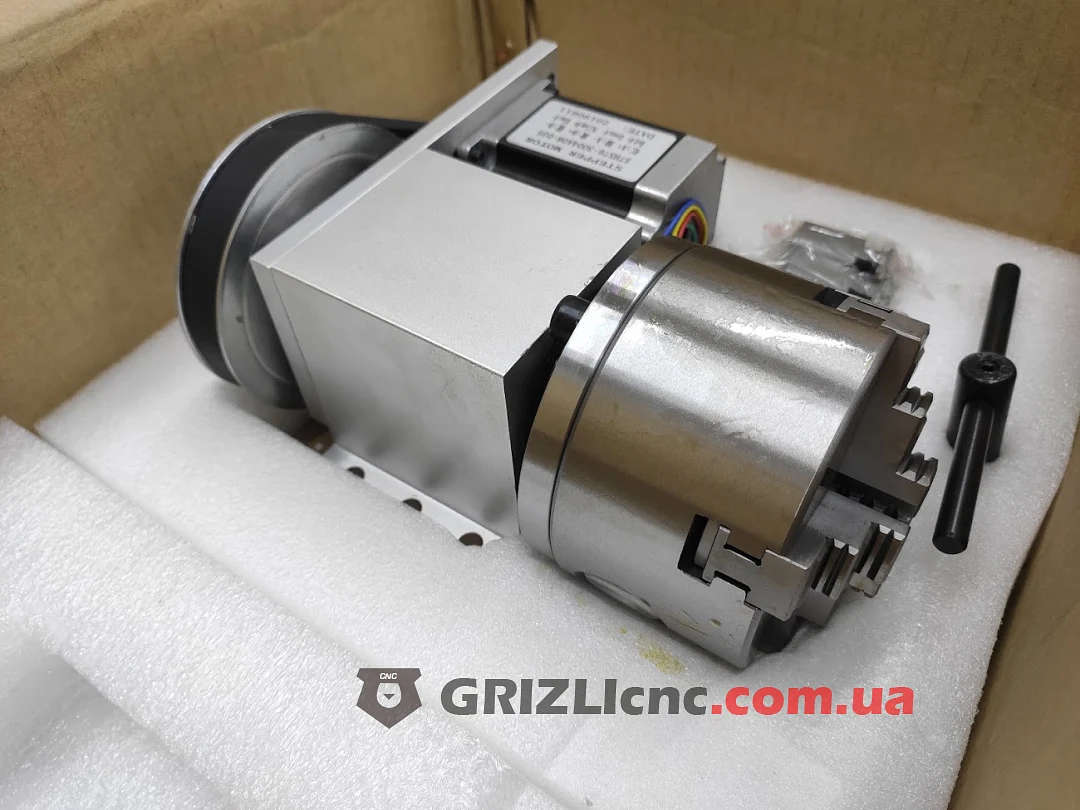

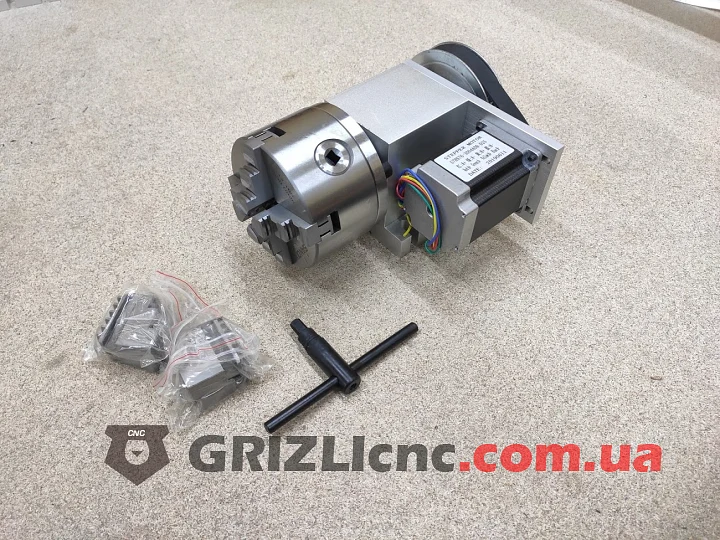

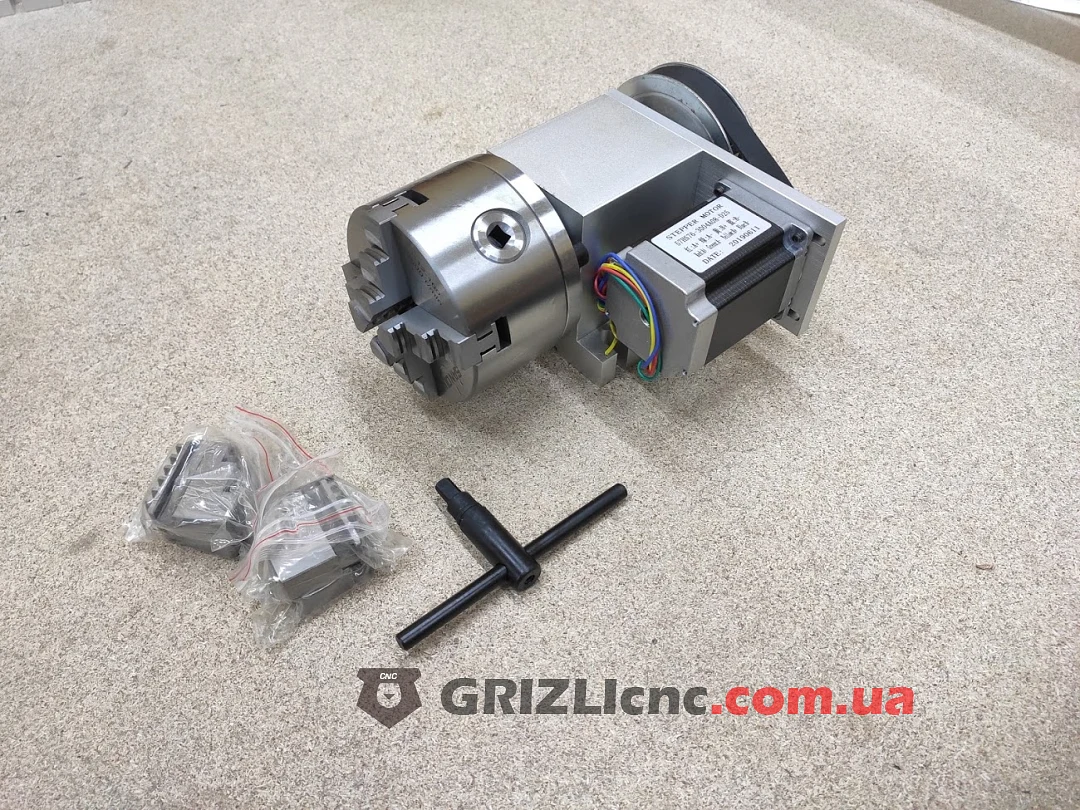

• Четырёхкулачковый патрон диаметром 100 мм, кулачки сводятся ключом. В комплекте ключ патрона и два пакета сменных кулачков.

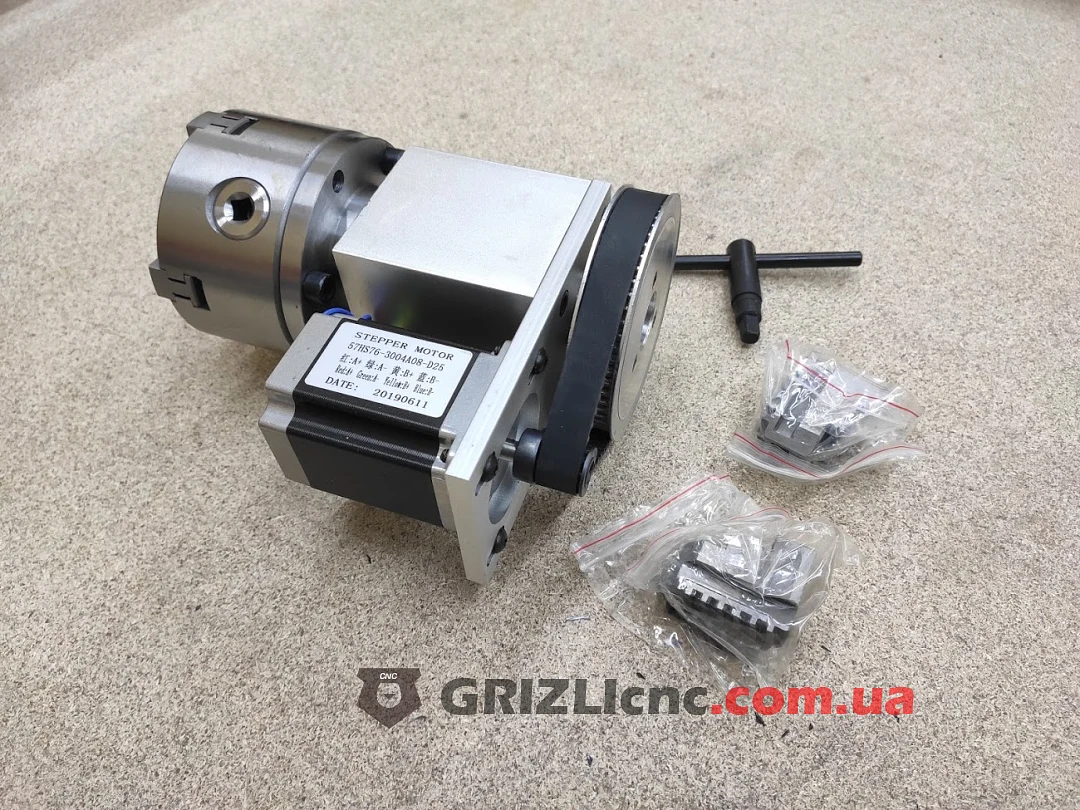

• Шаговый двигатель 57HS76-3004A08-D25 типоразмера Nema23: фланец 57 мм, длина корпуса 76 мм, шаг 1,8°, ток фазы 3,0 А, четыре провода.
• Провода двигателя по маркировке: A+ красный, A- зелёный, B+ жёлтый, B- синий.
• Ремённая передача 6:1 от двигателя к шпинделю.
• Основание шириной 110 мм с пазами под болты через 40 мм и выступом шириной 30 мм снизу для выравнивания по пазу стола.
• Габариты по чертежу: длина 212 мм, ширина 168 мм, высота 117 мм, высота центра 65 мм.

Как настроить ось в контроллере

• Двигатель делает 200 шагов на оборот, передача 6:1 даёт 1200 шагов на оборот шпинделя, то есть 0,3° на шаг.
• Число шагов на градус: 200 × дробление шага × 6 / 360. При дроблении 1/8 это 26,667 шага на градус, при 1/16 это 53,333 шага на градус.
• Ток драйвера выставляйте не выше тока фазы двигателя, по маркировке это 3,0 А.

Что обрабатывают

• Тела вращения из дерева и пластика: балясины, ножки мебели, ручки.
• Объёмную резьбу и рельеф по поверхности цилиндрической заготовки.
• Гравировку на цилиндрах, пазы и отверстия по окружности через равные углы.
• Квадратный брус: четыре кулачка удобно зажимают заготовку квадратного сечения.

Рекомендации

• Ставьте переднюю и заднюю бабку в один паз стола и проверьте параллельность оси вращения оси X индикатором.
• Длинные заготовки поджимайте задней бабкой с высотой центра 65 мм.
• Перед обработкой проверьте, что над заготовкой хватает хода по оси Z для шпинделя и фрезы.
• После настройки поверните ось командой на 360° и проверьте, что метка на заготовке вернулась в исходное положение.
