Лазерная трубка CO2 100 Вт 80×1450 мм для лазерного станка

Лазерная трубка CO2 100 Вт является источником излучения лазерного станка. Размер трубки 80×1450 мм: перед покупкой сверьте его с отсеком и креплениями трубки в станке, а блок питания лазера с мощностью трубки.

Параметры

• Мощность: 100 Вт.
• Диаметр: 80 мм.
• Длина: 1450 мм.
• Охлаждение: проточная вода.

Устройство

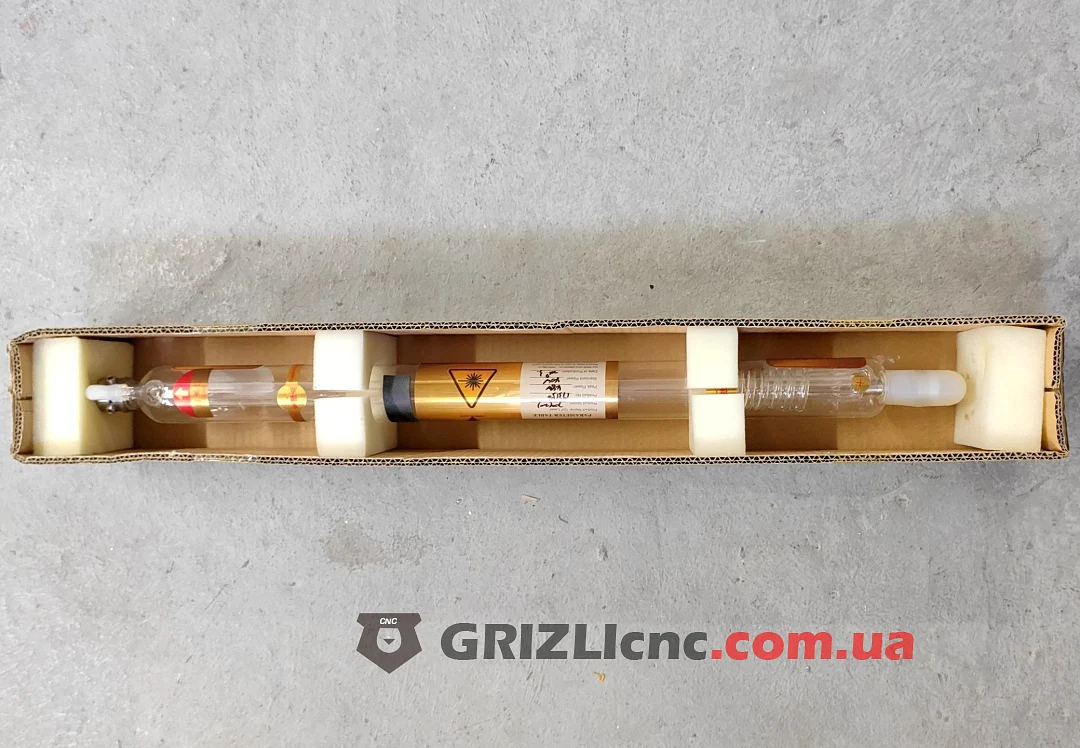

• Стеклянная отпаянная трубка с водяной рубашкой охлаждения и двумя штуцерами для подключения воды.

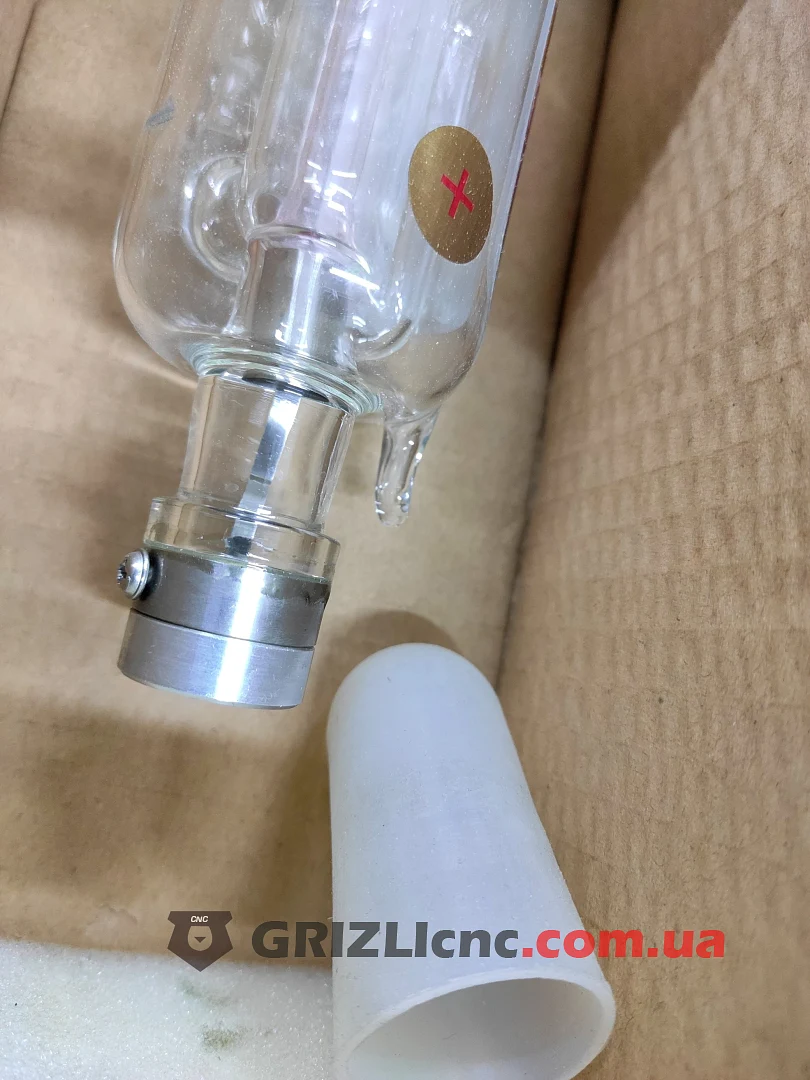

• На концах трубки электроды: анод, на который подаётся высокое напряжение, и катод.

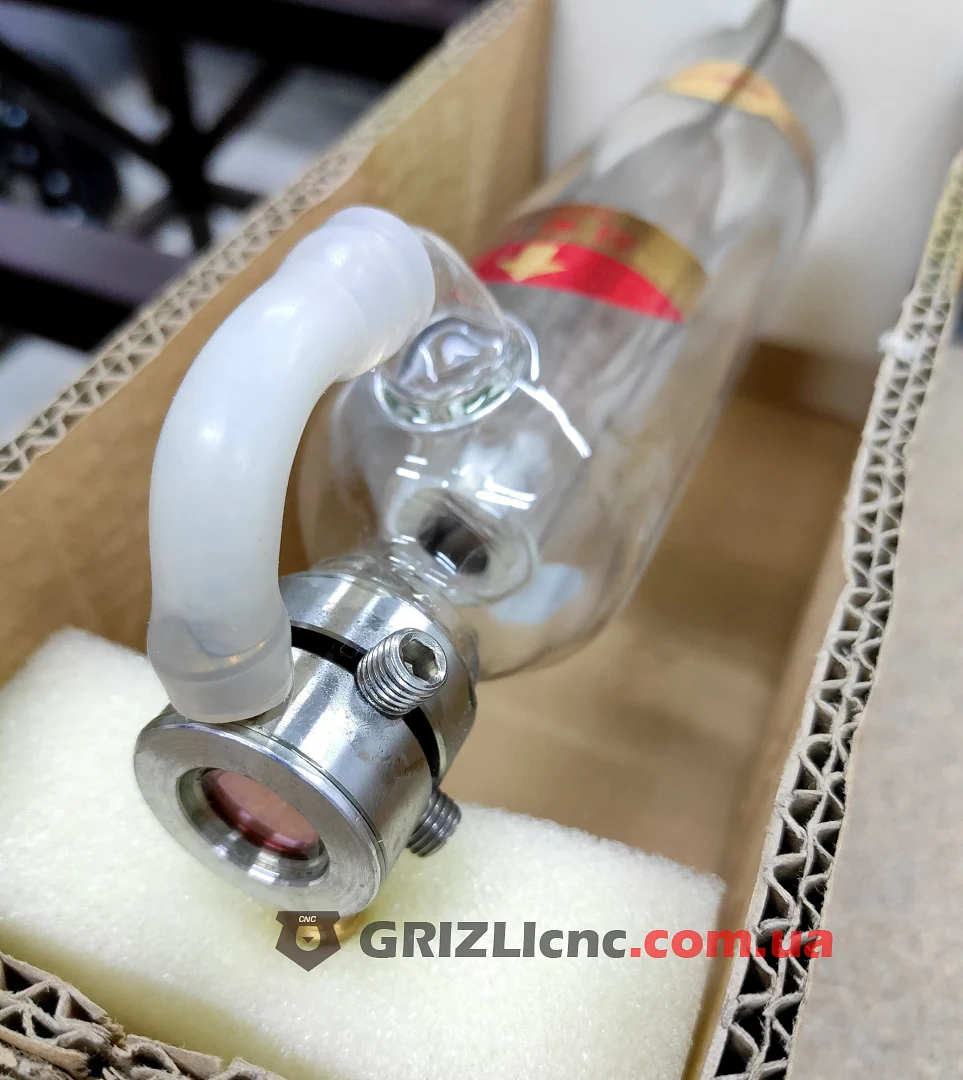

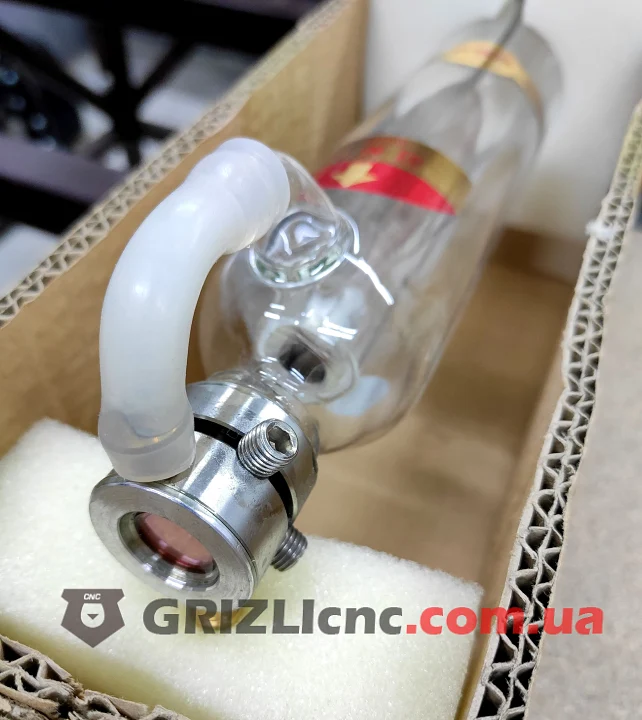

• Луч выходит через выходное зеркало на торце трубки.

Установка и подключение

• Все подключения выполняйте при отключённом от сети станке: на аноде трубки высокое напряжение.
• Анод подключайте к высоковольтному выводу блока питания лазера, катод через миллиамперметр к выводу блока питания.
• Воду подавайте по принципу «вход снизу, выход сверху», чтобы в рубашке не оставался воздух.
• Температура охлаждающей воды: 15-25 °C.
• Не включайте лазер без протока воды и подключите датчик протока ко входу защиты.
• Не допускайте замерзания воды в трубке.
• Держите анод и высоковольтный провод в стороне от металлических деталей станка.
• Не превышайте максимальный ток из паспорта трубки.
