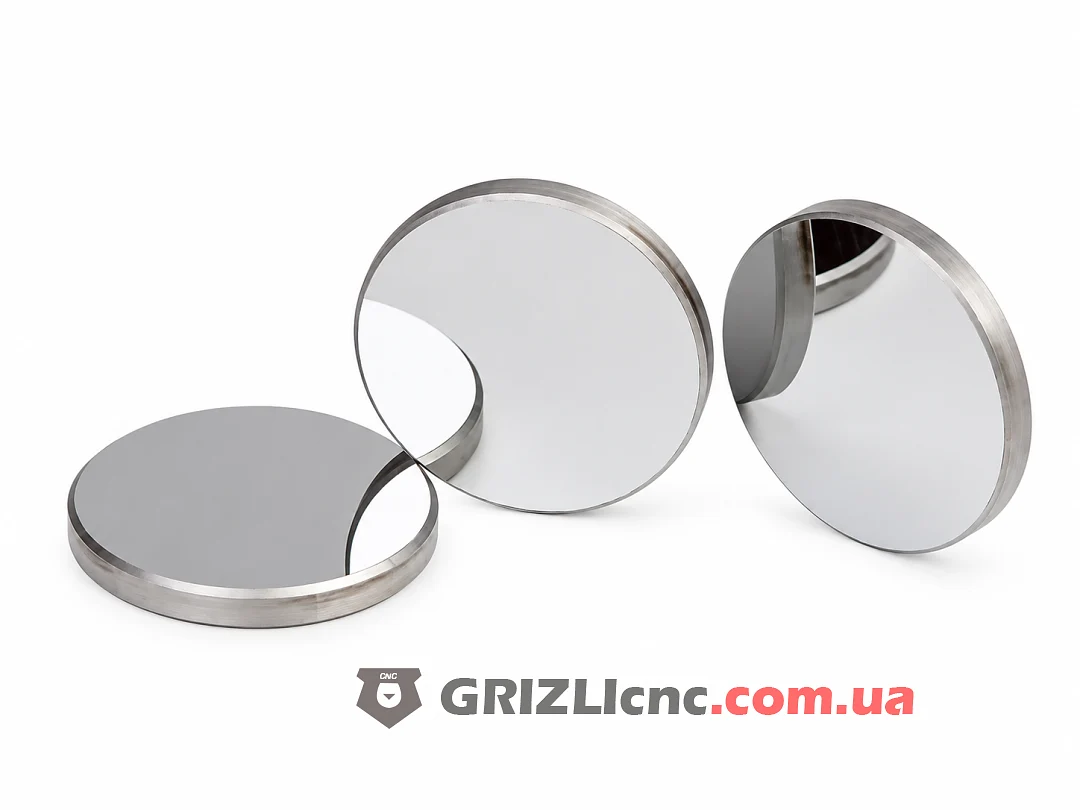

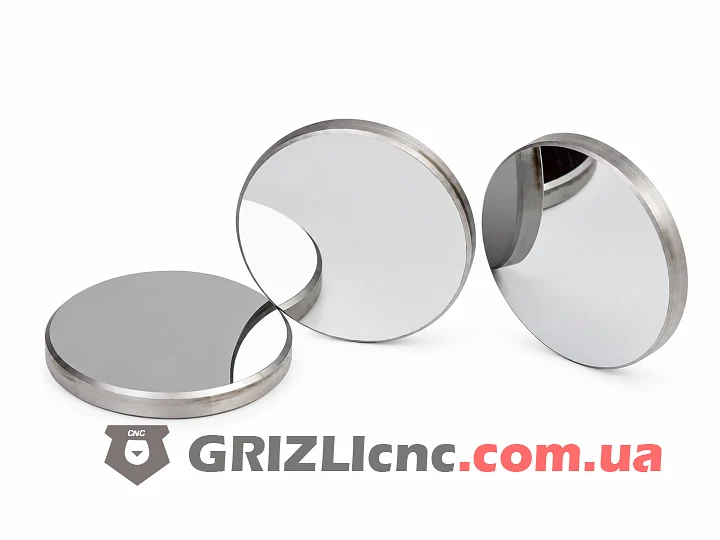

Зеркало 20 мм Mo (молибден) для лазерного станка CO2

Молибденовое зеркало 20 мм предназначено для оптического тракта CO2 лазера с длиной волны 10.6 мкм. Зеркала этого диаметра часто стоят в небольших настольных станках для гравировки и резки, где луч проходит путь от трубки через три зеркала до фокусирующей линзы. Толщина зеркала 2.1 мм, рабочая поверхность из полированного молибдена без покрытия.

Назначение

• Зеркало меняет направление луча на 90° и устанавливается в держатель под углом 45°. В станке их обычно три: у трубки, на портале и на лазерной головке.
• Молибден выбирают, когда оптика работает в дыму и пыли: при гравировке древесины, фанеры, кожи и при резке акрила налёт на зеркалах появляется быстро.
• Одно зеркало удобно держать в запас: при прожоге или царапине станок можно вернуть в работу за несколько минут, заменив только повреждённую позицию.

Преимущества молибденового зеркала

• Цельный металл без напыления: отражающий слой нельзя стереть при чистке, его не нужно беречь так, как золотое покрытие.
• Твёрдая поверхность: молибден лучше переносит частую чистку и случайные частицы пыли.
• Отражение около 98% на длине волны CO2 лазера. Для большинства настольных станков этого достаточно, а запас по надёжности выше, чем у зеркал с мягким покрытием.

Совместимость

• Проверьте, что держатель рассчитан именно на 20 мм. Зеркала 19.05 мм (3/4 дюйма) и 20 мм внешне похожи, но не взаимозаменяемы без переходника.
• Толщина 2.1 мм меньше распространённых 3 мм. Если в держателе стояло зеркало 3 мм, убедитесь, что прижимное кольцо докручивается и надёжно фиксирует более тонкое зеркало, при необходимости используйте проставочное кольцо.
• Для станков, где важен каждый процент мощности, рассмотрите кремниевое зеркало 20 мм с золотым покрытием.

Рекомендации по установке и уходу

• Перед установкой продуйте держатель от пыли и не касайтесь пальцами отражающей стороны.
• Не перетягивайте кольцо: тонкое зеркало легко деформировать, и пятно луча потеряет форму.
• После замены проверьте юстировку по ходу луча короткими импульсами на малой мощности, используя малярный скотч или термобумагу.
• Осматривайте зеркало хотя бы раз в неделю, а при активной гравировке древесины чаще. Налёт снимайте изопропиловым спиртом и чистой ватной палочкой.
