Кронштейн крепления шагового двигателя NEMA 34 угловой, сталь

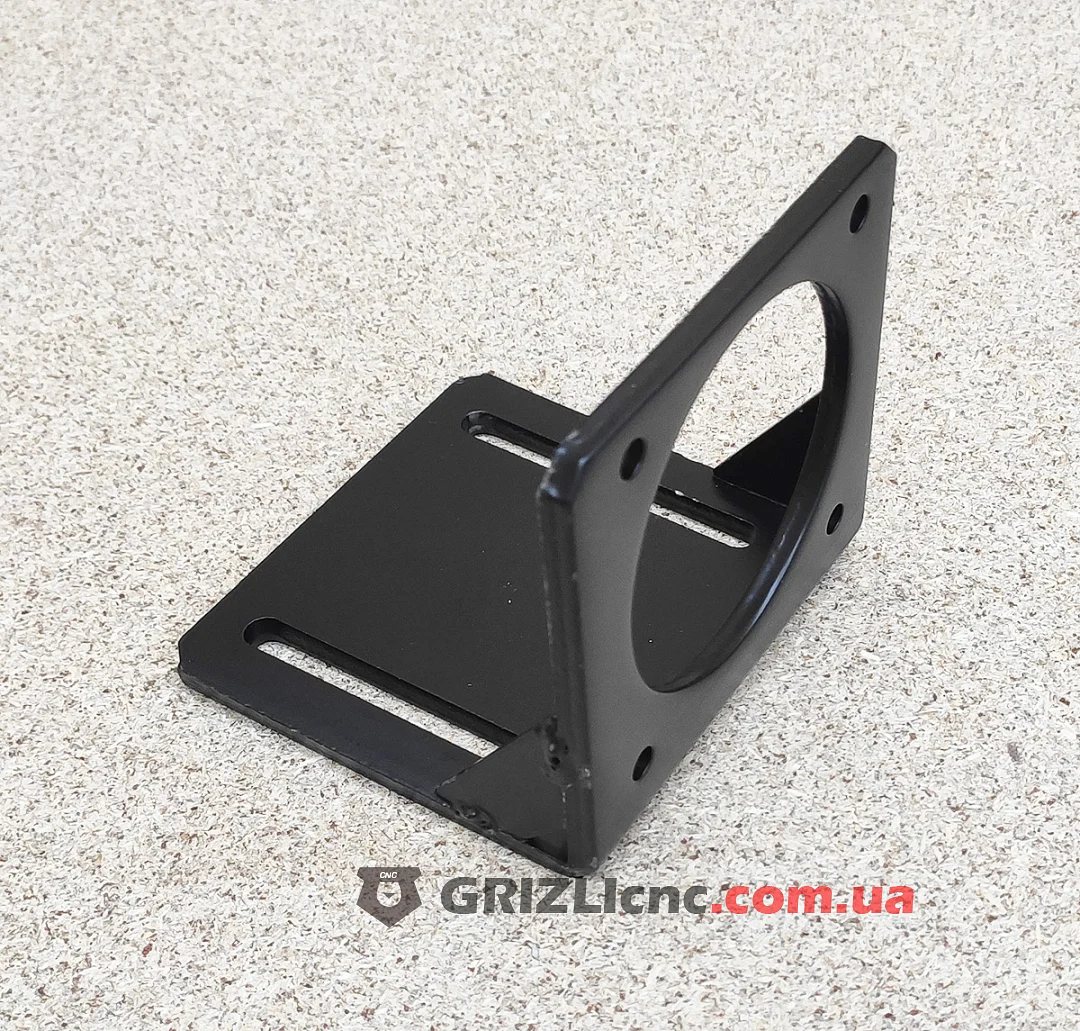

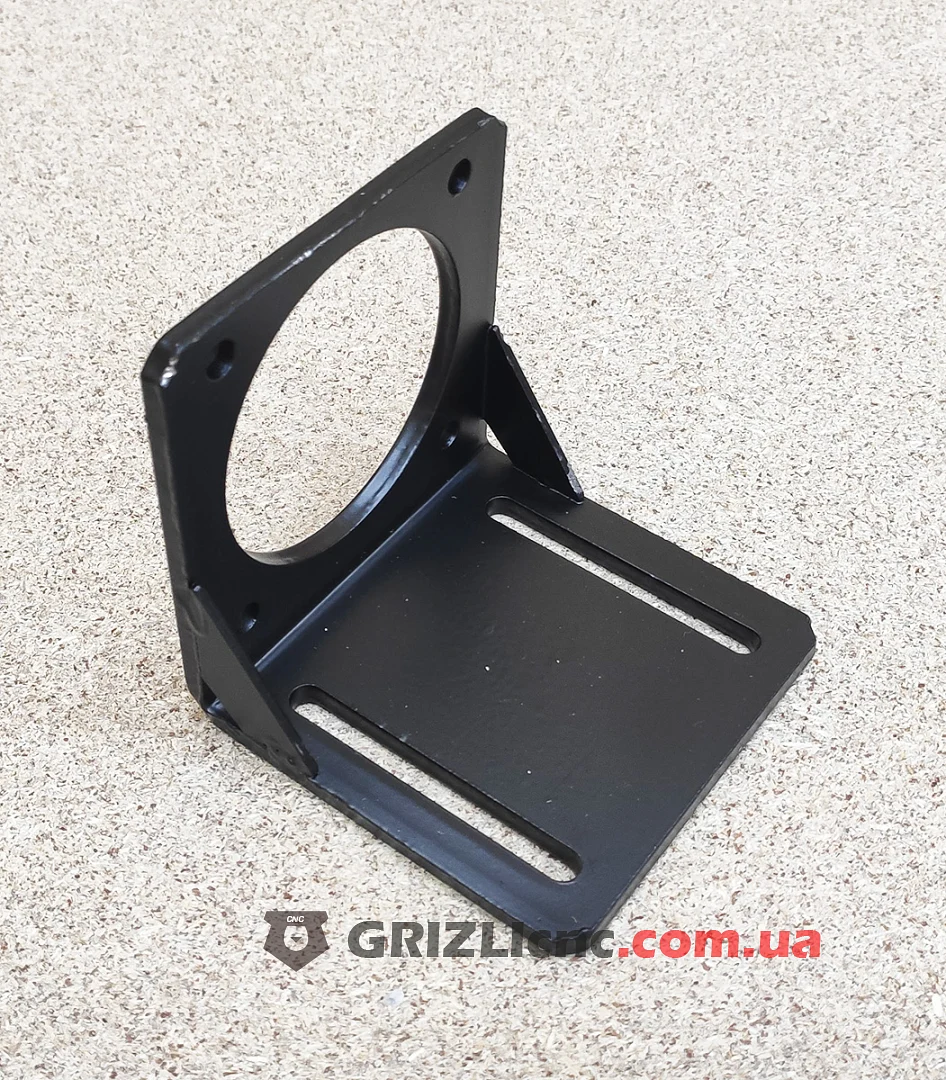

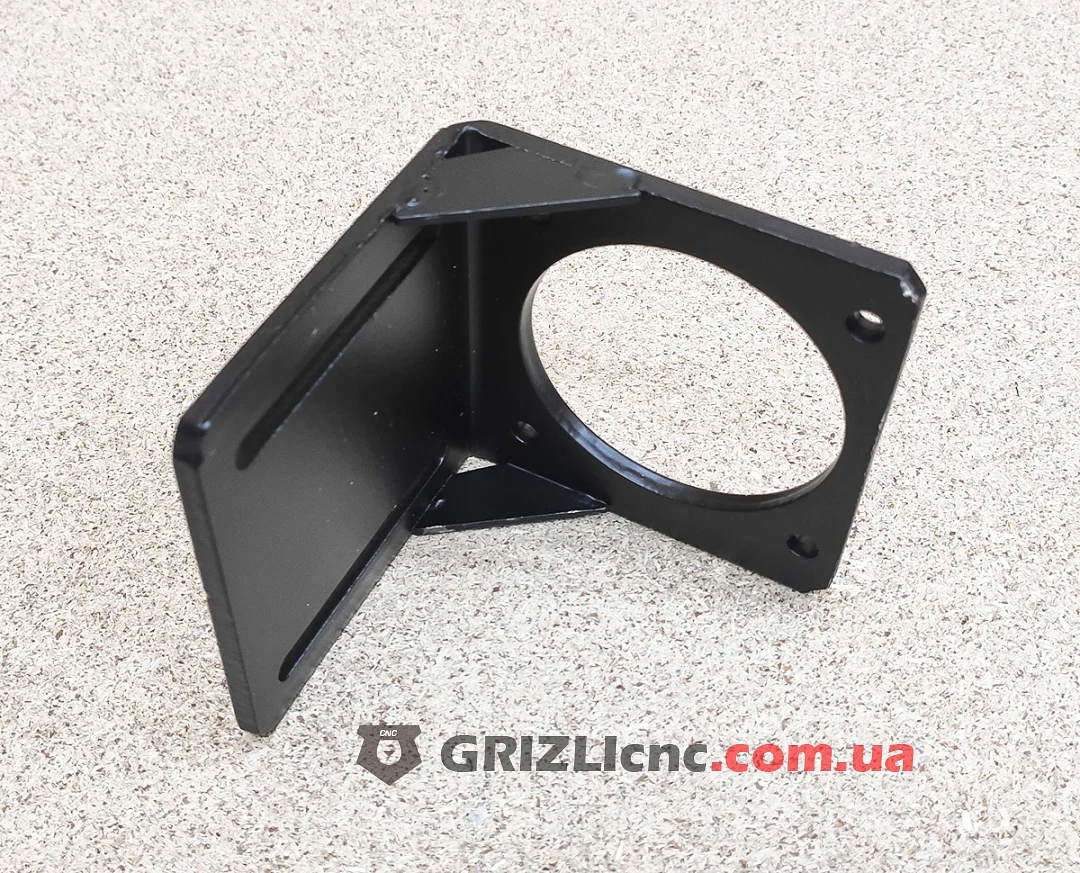

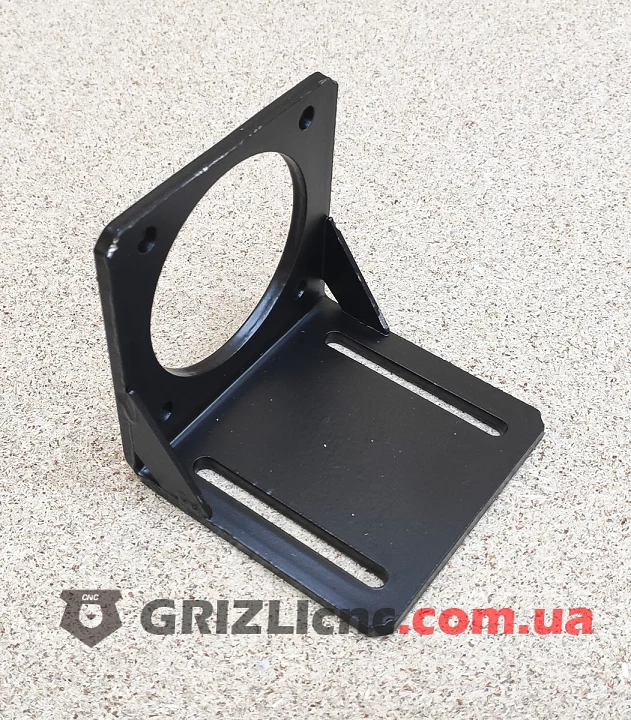

Угловой кронштейн из стали для крепления шагового двигателя NEMA 34 к раме, порталу или каретке станка. Две полки под прямым углом: на вертикальной ставят двигатель, основание крепят к раме. Косынки в углу держат угол между полками, покрытие чёрное.

Посадка двигателя

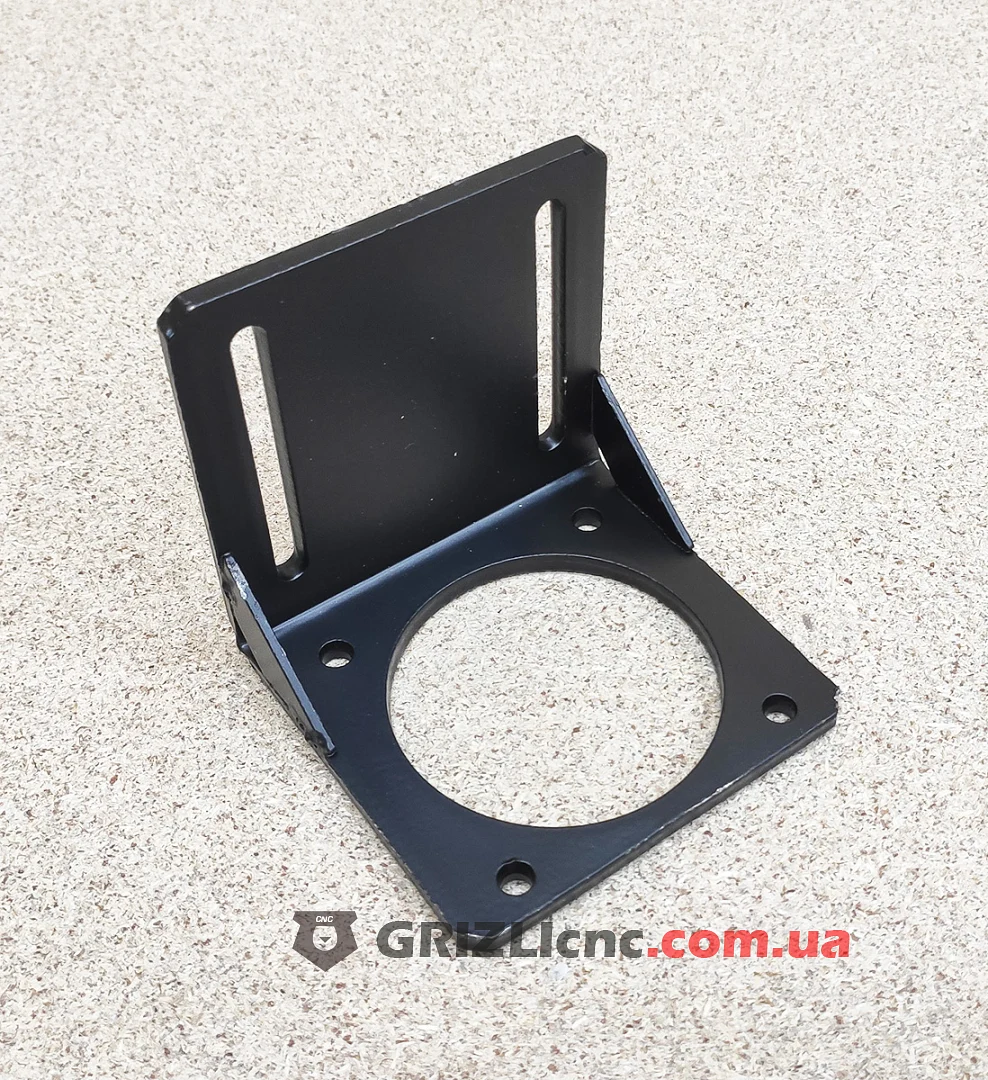

Вертикальная полка под фланец 86 мм: центральное отверстие под буртик Ø73 мм и четыре отверстия по углам на расстоянии 70 мм. Отверстия во фланце NEMA 34 Ø7 мм: винт M6 проходит полку и фланец, гайку с шайбой ставят со стороны корпуса двигателя. Подходит к двигателям NEMA 34 с валом 14 мм со шпонкой. Двигатель длиной 151 мм весит больше 5 кг, поэтому основание ставят на жёсткую плиту или профиль.

Пазы в основании

В основании два длинных паза под винты крепления к раме. До затяжки кронштейн с двигателем сдвигают вдоль пазов и выставляют вал соосно с ходовым винтом, а шкив в одну плоскость с ведомым шкивом. Если пазами нужно натягивать ремень, кронштейн ставят так, чтобы пазы шли вдоль ремня.

Монтаж

Кронштейн свободно крепят к раме, ставят двигатель так, чтобы буртик вошёл в отверстие без перекоса, винты двигателя затягивают крест-накрест. Затем выставляют вал по муфте или шкиву и затягивают винты основания.

Где применять

Порталы фрезерных и плазменных станков с рейкой, оси Z с тяжёлым шпинделем, приводы с ремнём и ходовым винтом с двигателем NEMA 34 любой длины.
