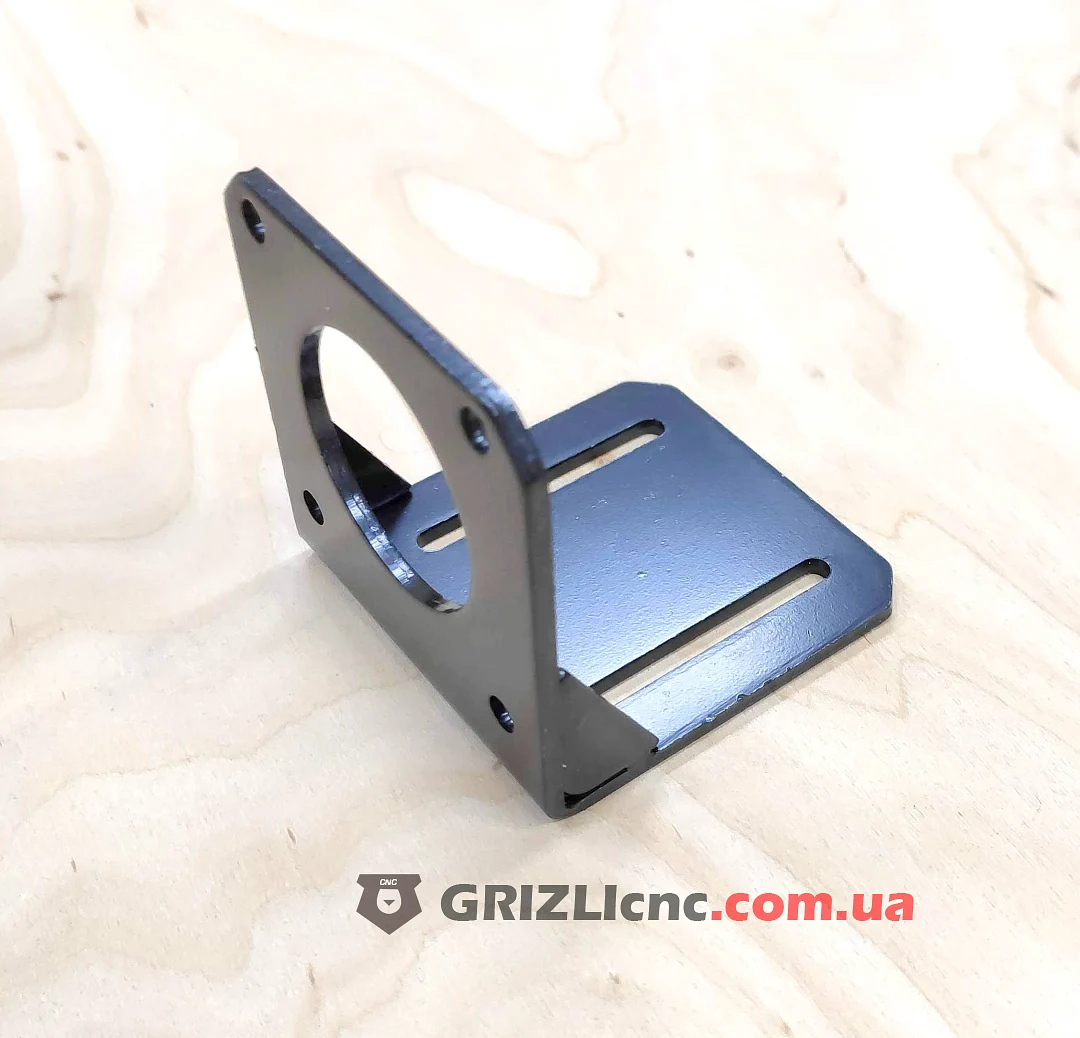

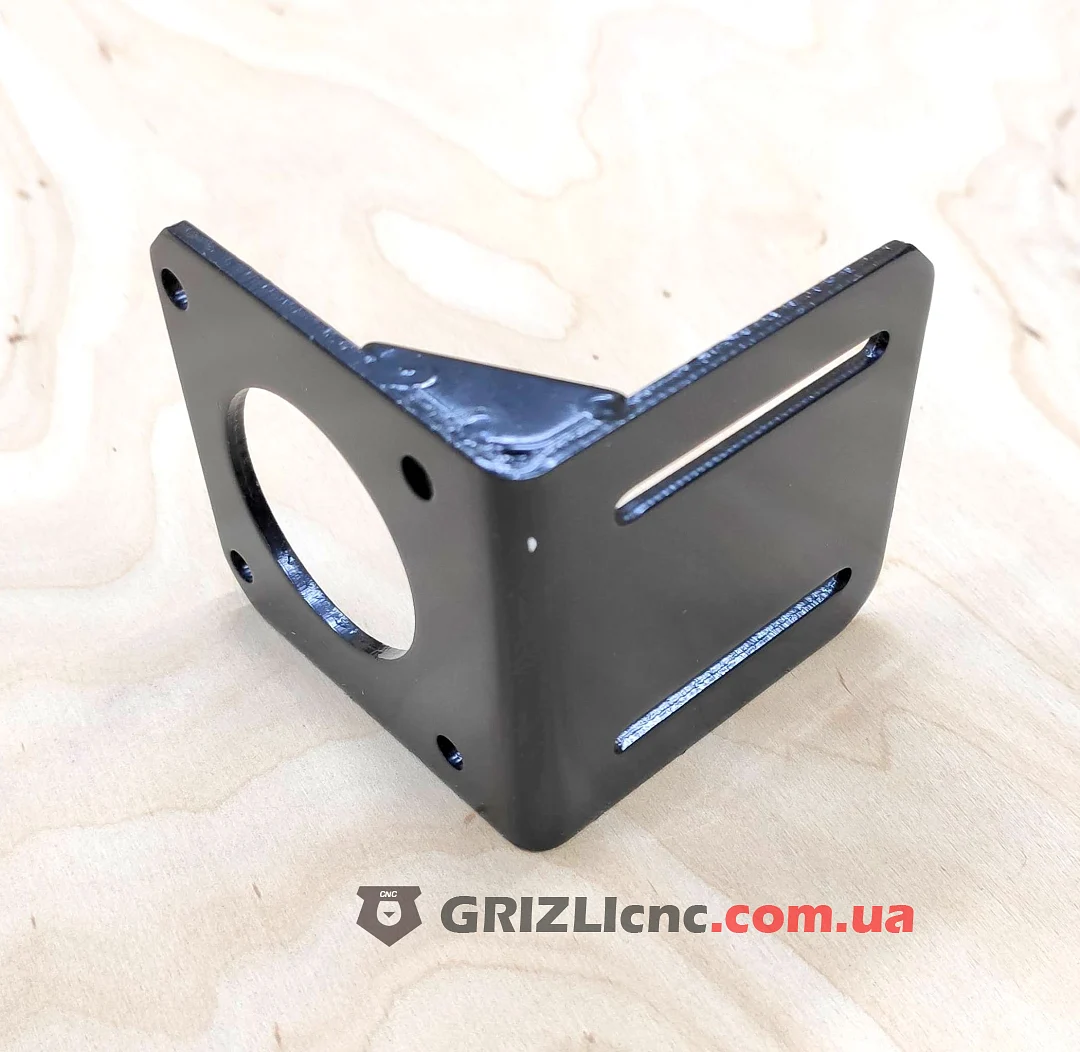

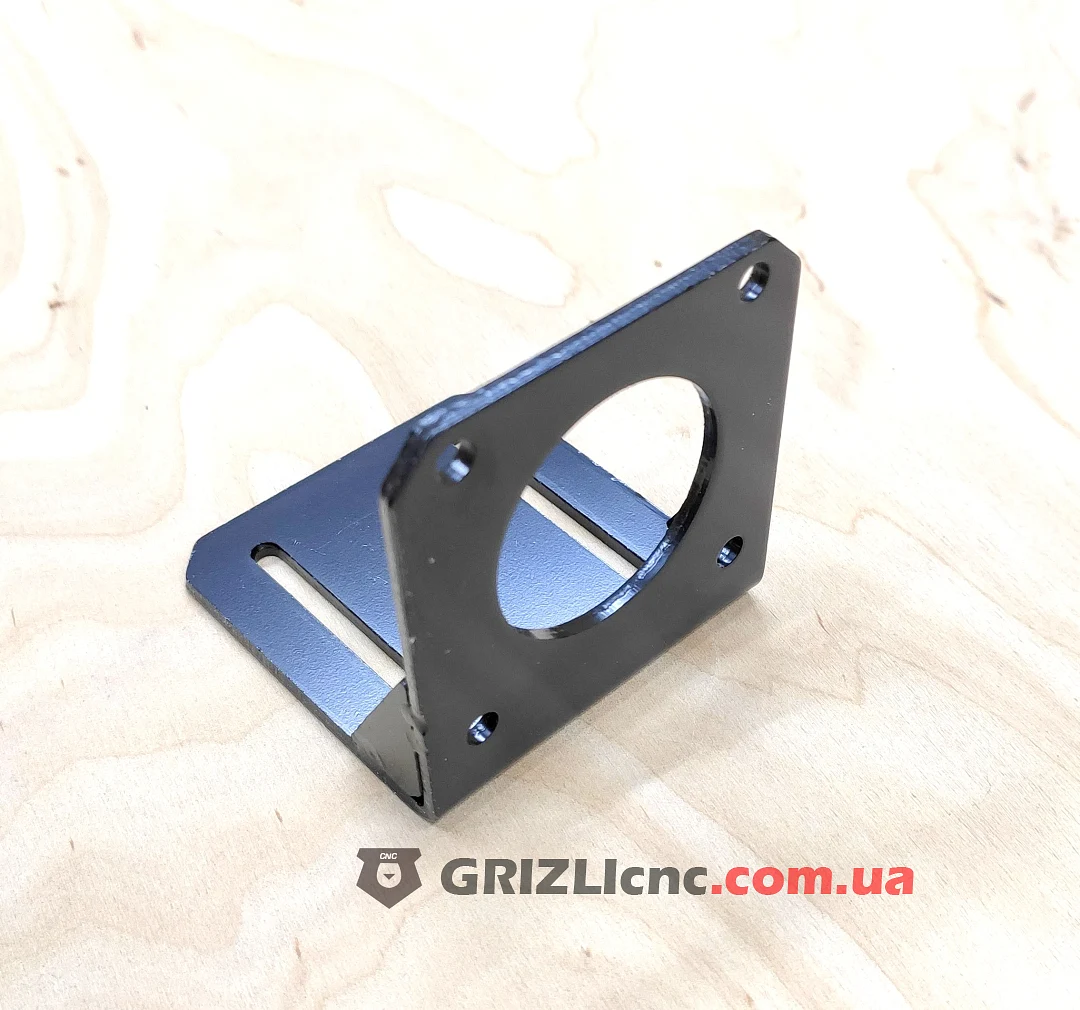

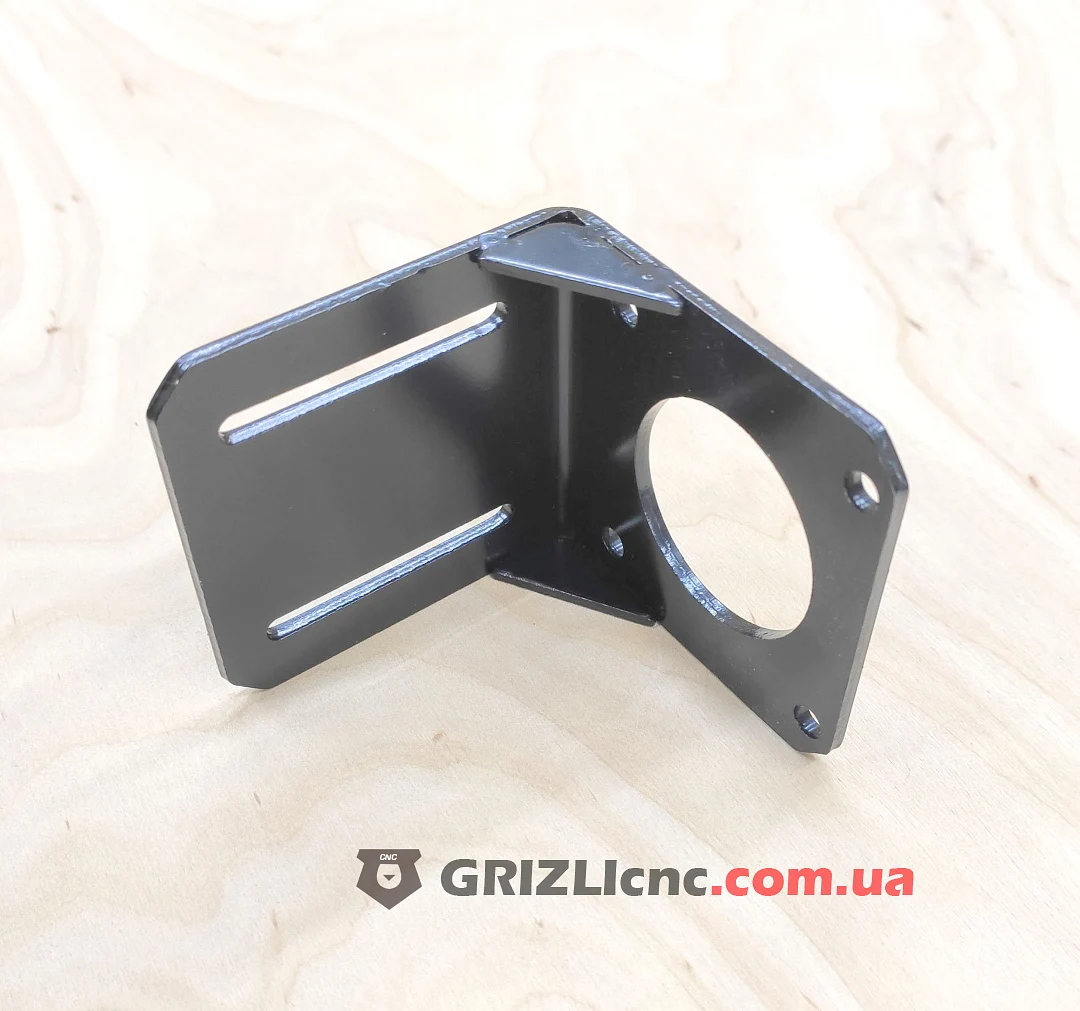

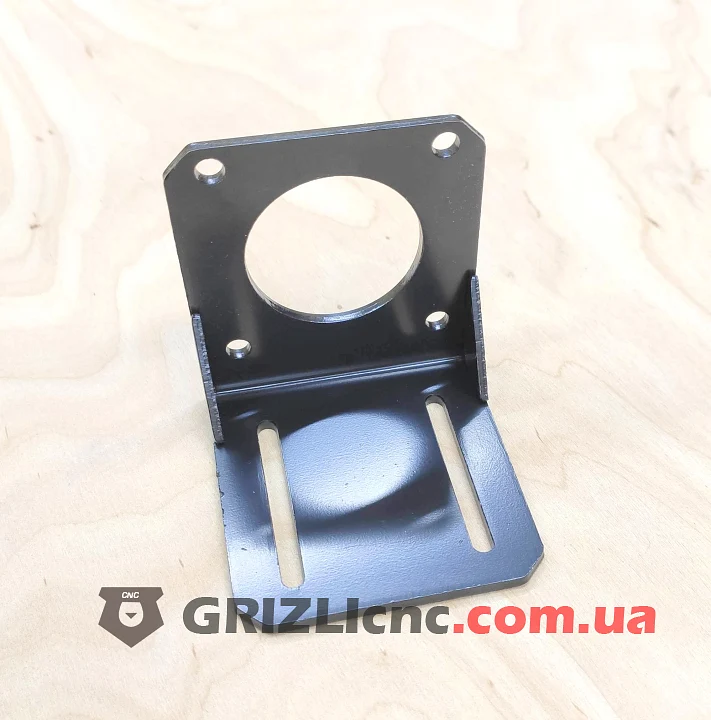

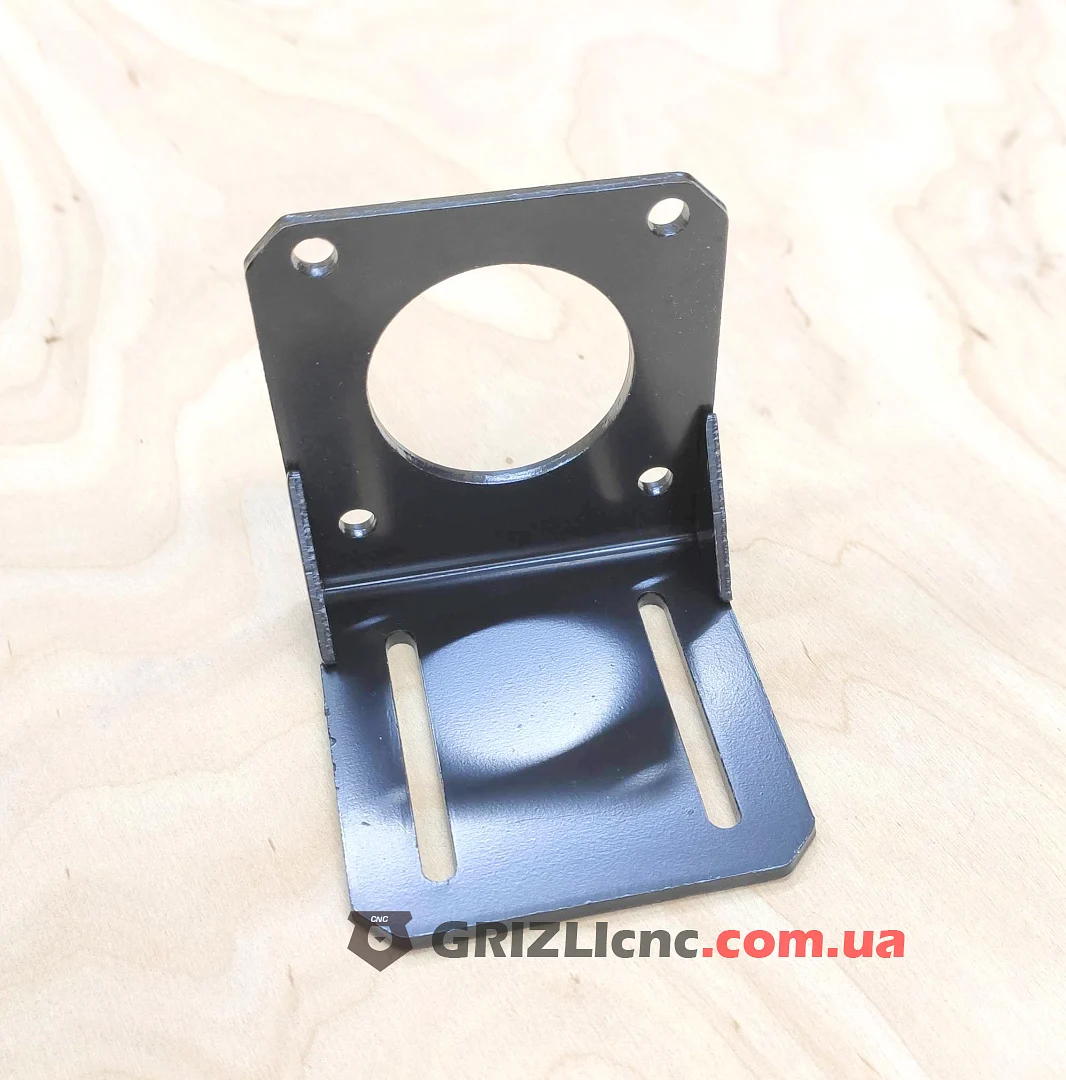

Угловой кронштейн из стали для крепления шагового двигателя NEMA 23 к раме, порталу или каретке станка. Две полки под прямым углом: на вертикальной ставят двигатель, основание крепят к раме. Косынки в углу держат угол между полками, покрытие тёмно-серое.
Посадка двигателя
Вертикальная полка под фланец 56.4 мм: центральное отверстие под буртик Ø38.1 мм и четыре отверстия по углам на расстоянии 47.14 мм. Отверстия во фланце NEMA 23 сквозные Ø5 мм: винт M4 проходит полку и фланец, гайку с шайбой ставят со стороны корпуса двигателя. Подходит к двигателям NEMA 23 с валом 8 мм и 6.35 мм.
Пазы в основании
В основании два длинных паза под винты крепления к раме. До затяжки кронштейн с двигателем сдвигают вдоль пазов и выставляют вал соосно с ходовым винтом, а шкив в одну плоскость с ведомым шкивом. Если пазами нужно натягивать ремень, кронштейн ставят так, чтобы пазы шли вдоль ремня.
Монтаж
Кронштейн свободно крепят к раме, ставят двигатель так, чтобы буртик вошёл в отверстие без перекоса, винты двигателя затягивают крест-накрест. Затем выставляют вал по муфте или шкиву и затягивают винты основания.
Где применять
Оси X, Y и Z фрезерных и гравировальных станков по дереву и пластику, порталы плазменных и лазерных станков, ремённые приводы и поворотные оси с двигателем NEMA 23 любой длины.
