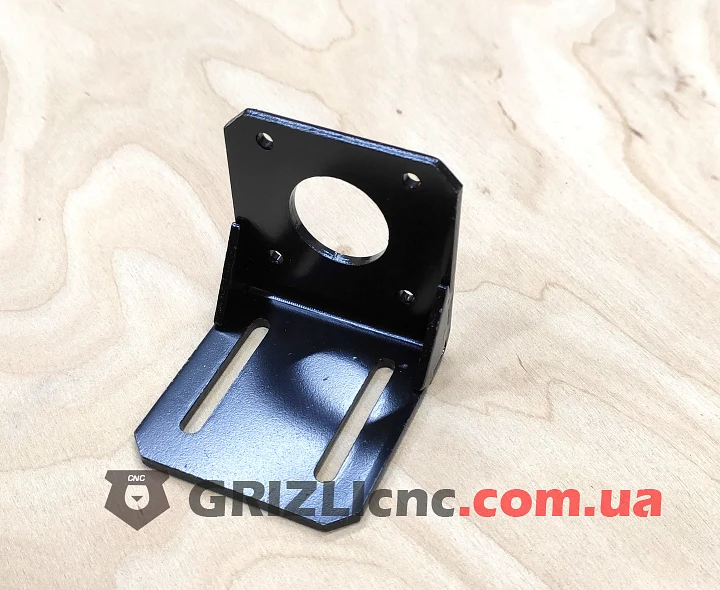

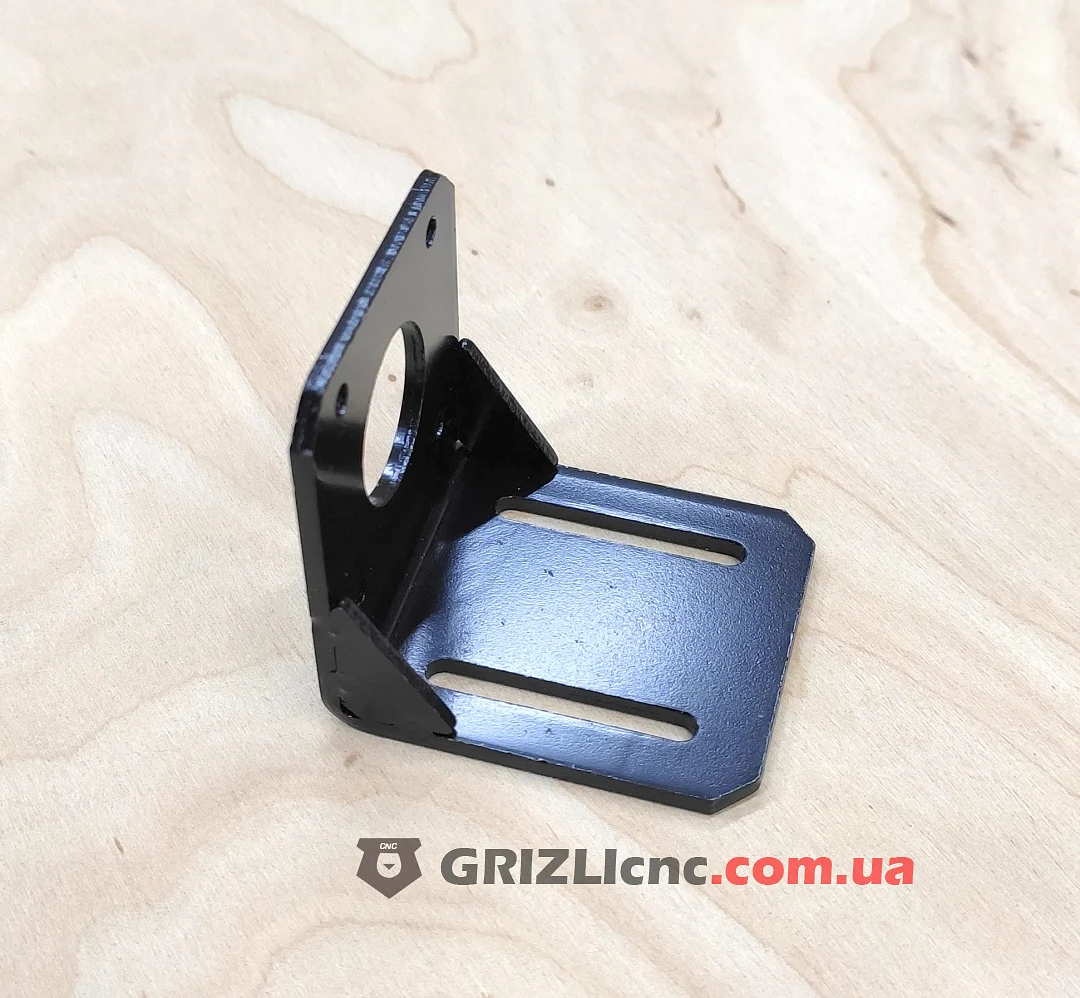

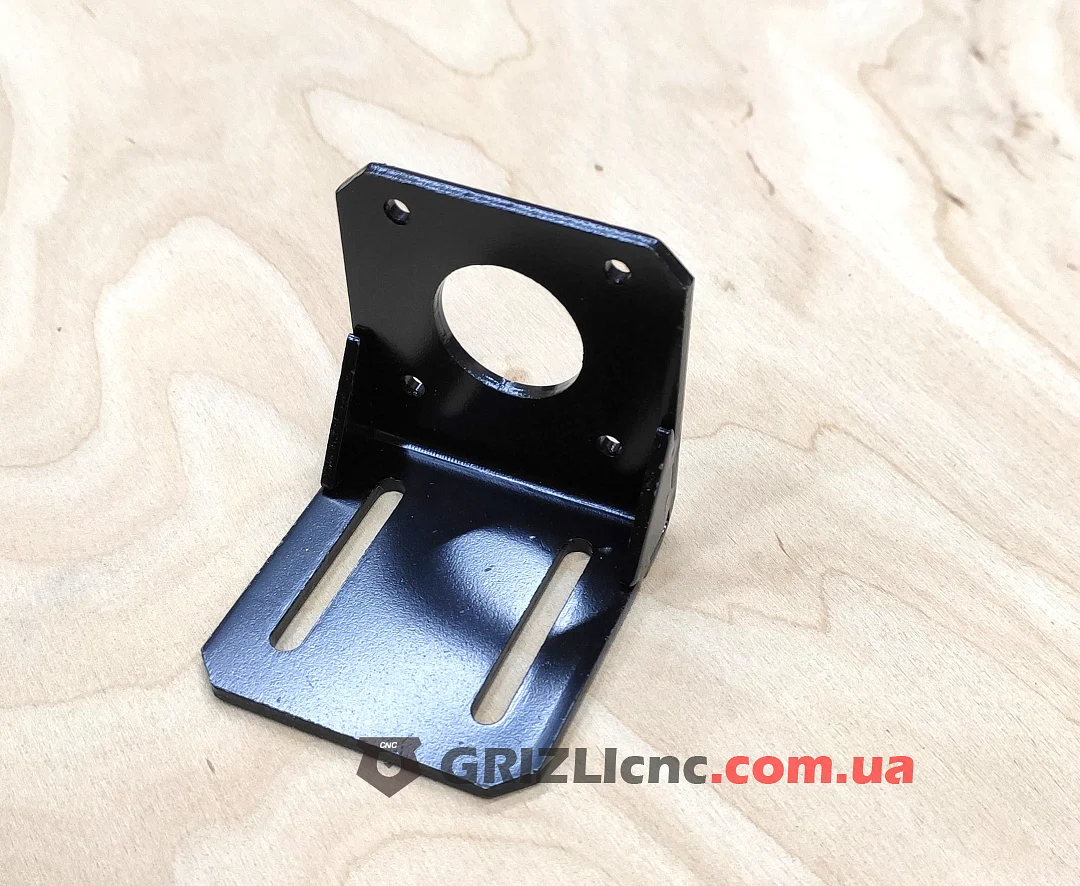

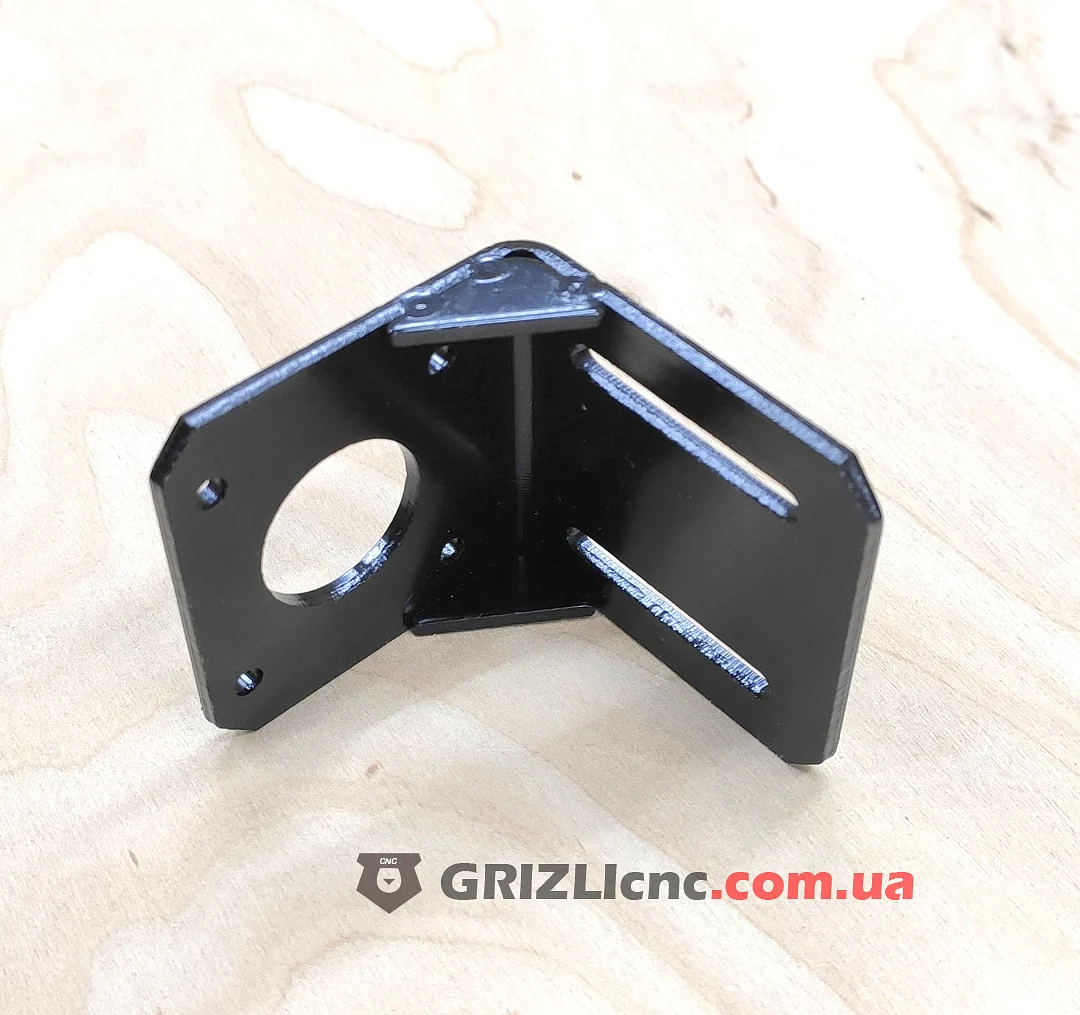

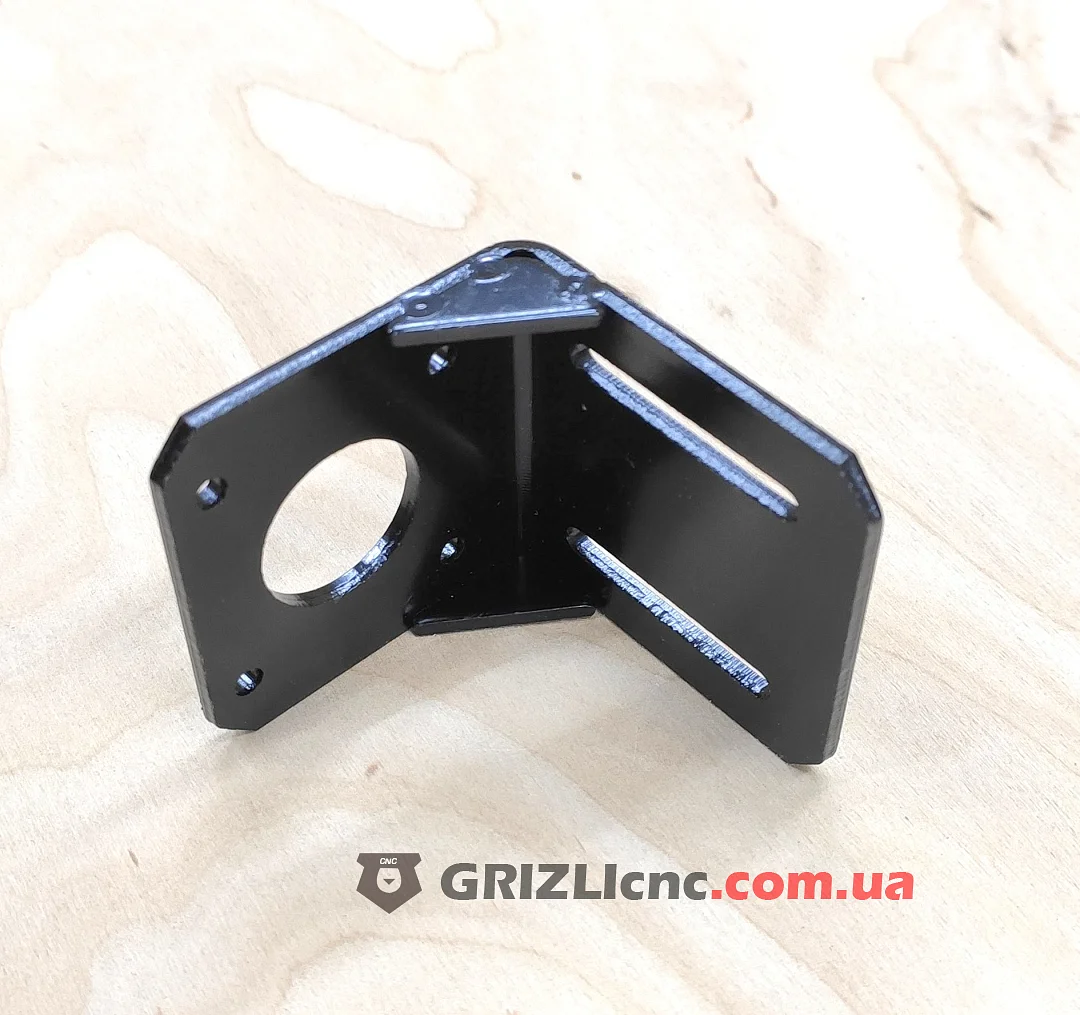

Угловой кронштейн из стали для крепления шагового двигателя NEMA 17 к раме, порталу или каретке станка. Две полки под прямым углом: на вертикальной ставят двигатель, основание крепят к раме. Косынки в углу держат угол между полками, покрытие чёрное.
Посадка двигателя

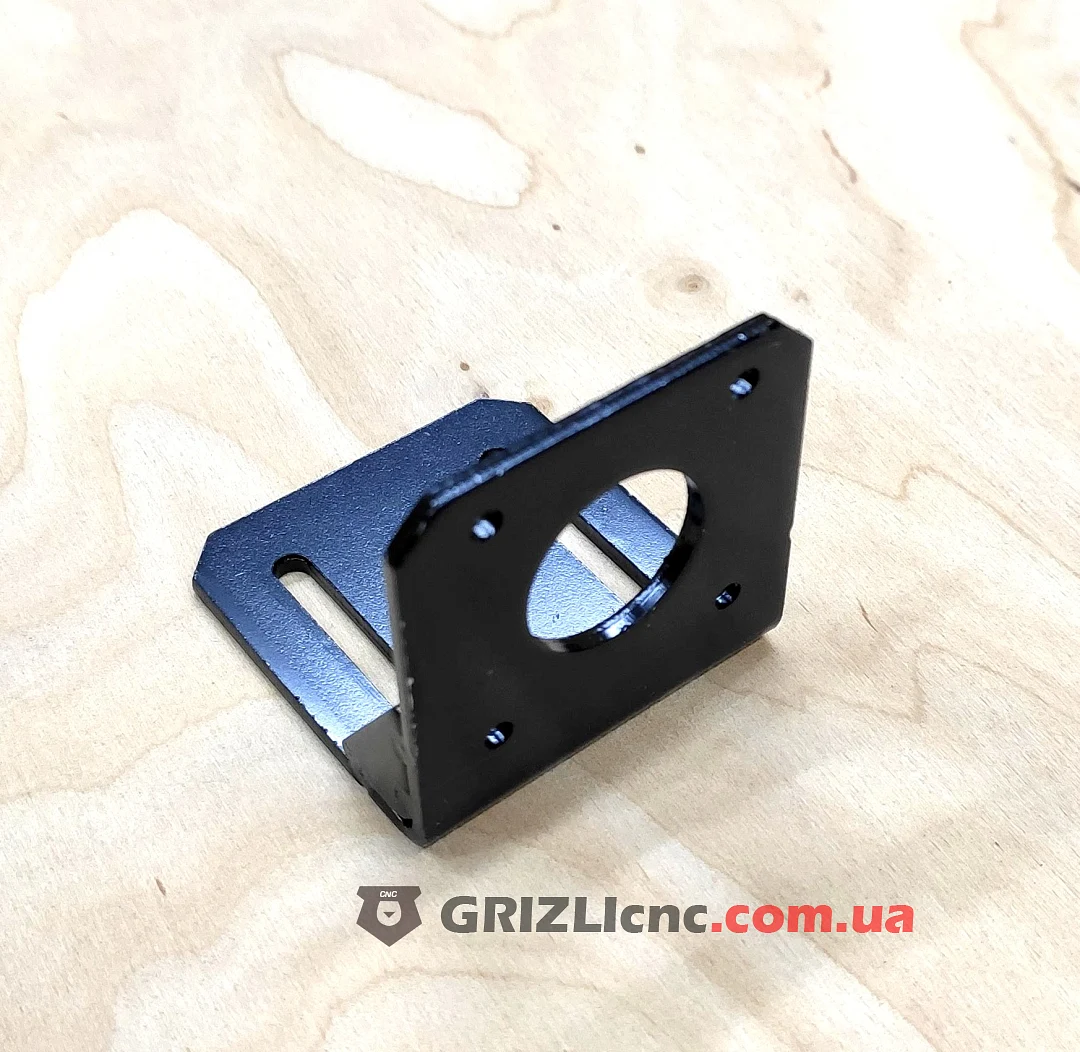

Вертикальная полка под фланец 42.3 мм: центральное отверстие под буртик Ø22 мм и четыре отверстия по углам на расстоянии 31 мм. Двигатель крепят четырьмя винтами M3 через полку в резьбовые отверстия фланца. Длину винта берут по толщине полки плюс не больше 4.5 мм резьбы в двигателе, иначе винт упрётся в дно отверстия.
Пазы в основании

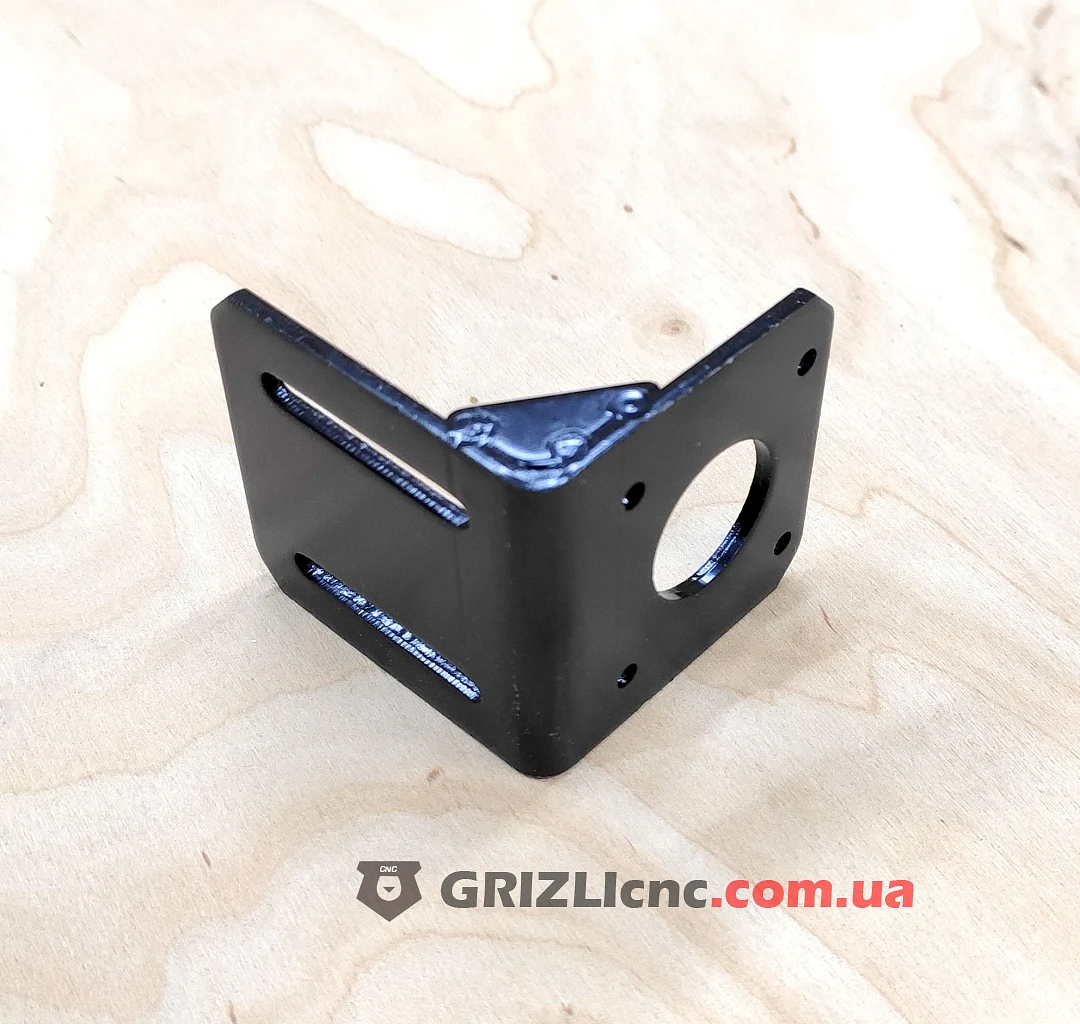

В основании два длинных паза под винты крепления к раме. До затяжки кронштейн с двигателем сдвигают вдоль пазов и выставляют вал соосно с ходовым винтом, а шкив в одну плоскость с ведомым шкивом. Если пазами нужно натягивать ремень, кронштейн ставят так, чтобы пазы шли вдоль ремня.
Монтаж
Кронштейн свободно крепят к раме, ставят двигатель так, чтобы буртик вошёл в отверстие без перекоса, винты двигателя затягивают крест-накрест. Затем выставляют вал по муфте или шкиву и затягивают винты основания.
Где применять
Оси 3D-принтеров и лазерных граверов, лёгкие оси настольных фрезерных станков, подающие механизмы и дозаторы с двигателем NEMA 17 любой длины.
