DSG20 это алюминиевый корпус крепления гайки ШВП с посадочным отверстием 36 мм. Гайка вставляется в отверстие и притягивается фланцем к торцу корпуса, а сам корпус крепится винтами к каретке или порталу станка. Корпус рассчитан на гайки 2005 и 2010 для винтов 20 мм, в том числе SFU2010.
Зачем нужен корпус гайки
Фланец гайки ШВП нужно жёстко связать с подвижной частью станка. Корпус даёт для этого готовую плоскую монтажную грань с резьбовыми отверстиями и держит гайку соосно с винтом. Без корпуса под фланец пришлось бы фрезеровать кронштейн с точным отверстием и разметкой отверстий под фланец.
Конструкция

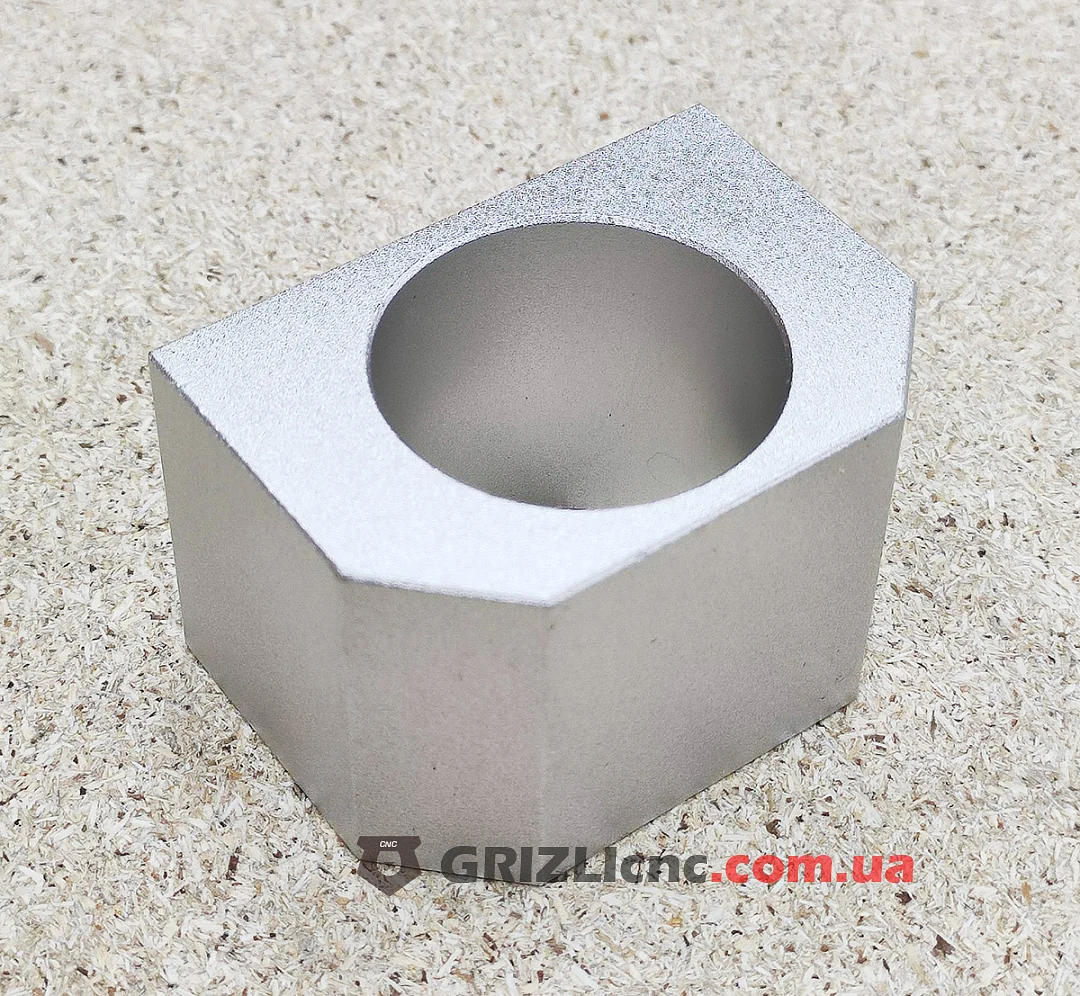

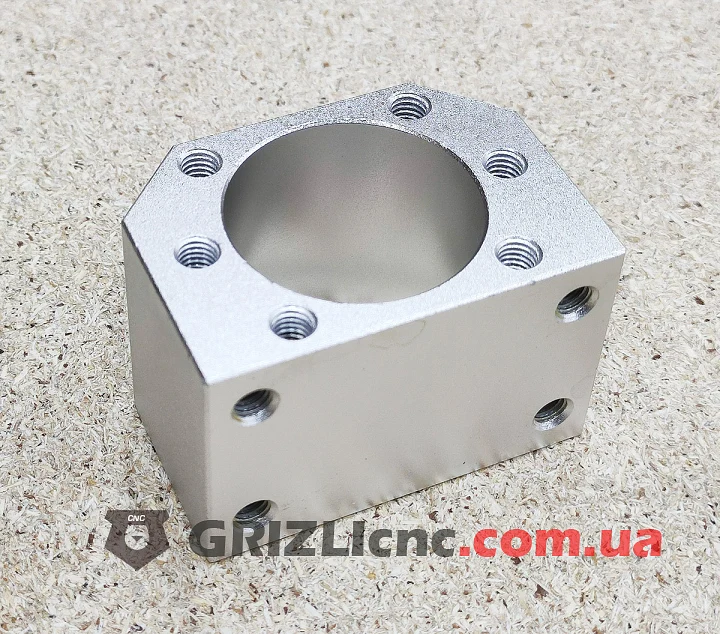

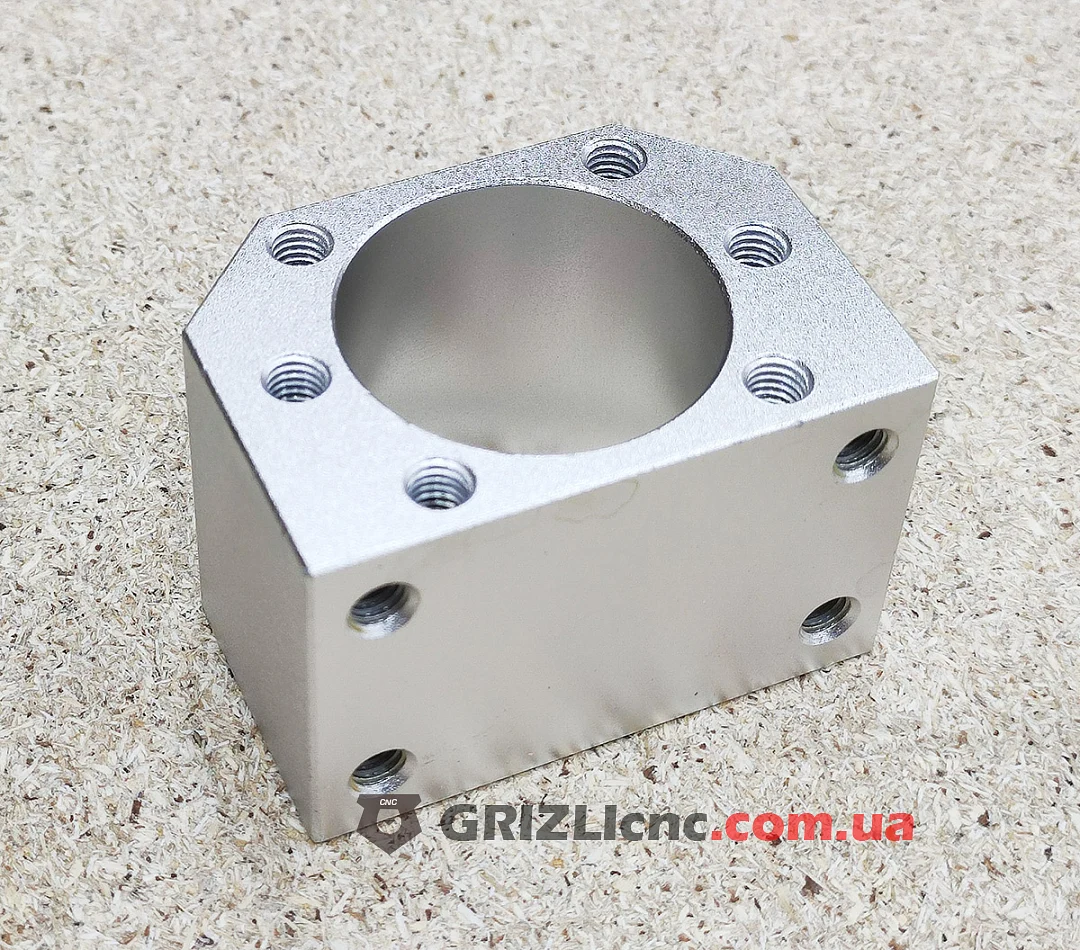

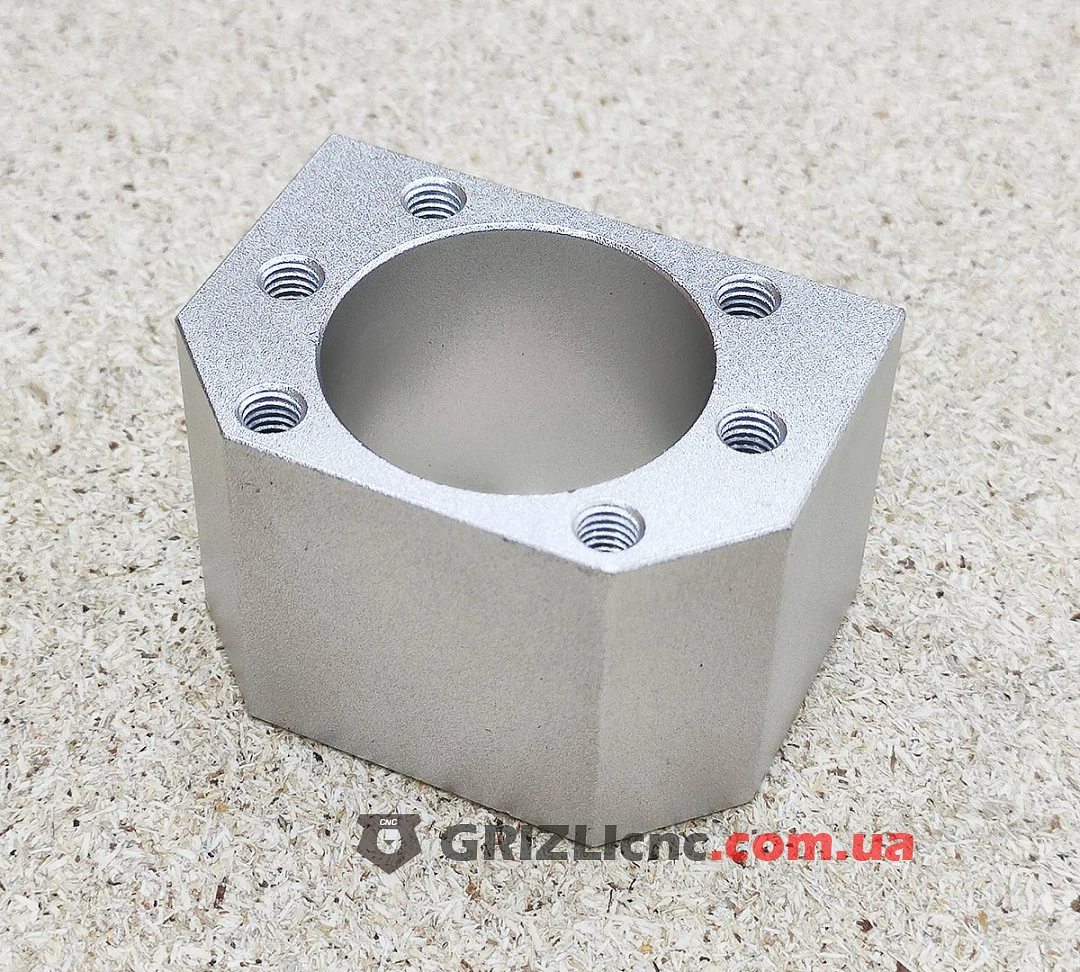

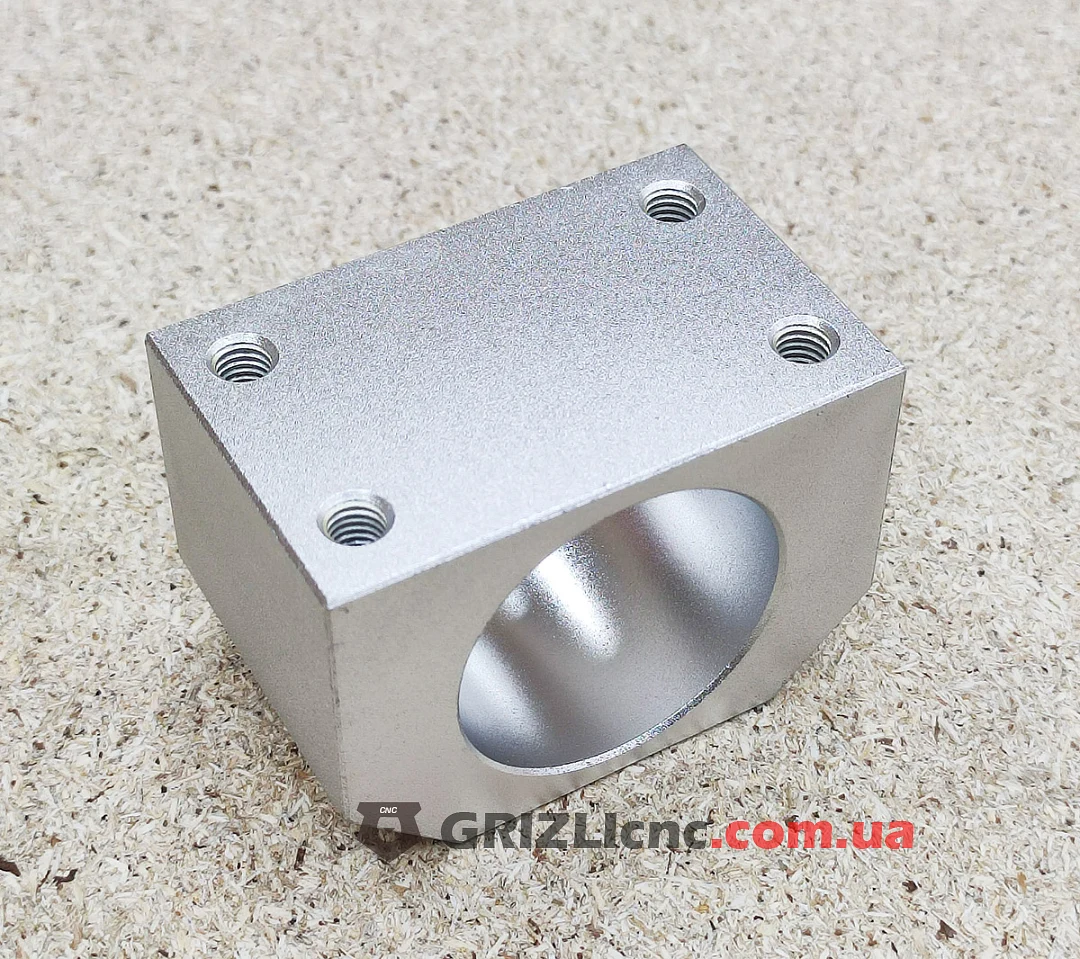

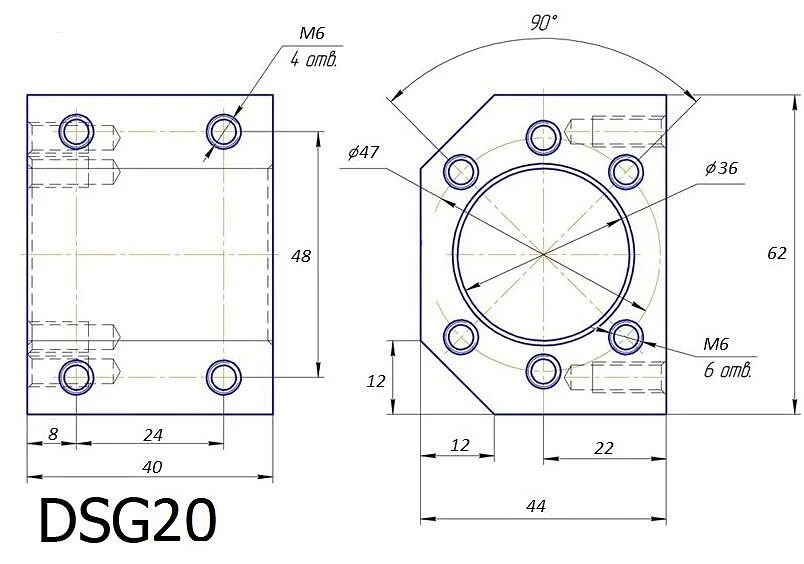

Корпус из алюминия, верхние углы срезаны двумя фасками под углом 90° друг к другу. По чертежу корпус шириной 44 мм, высотой 62 мм и длиной 40 мм. На торце вокруг отверстия 36 мм шесть отверстий M6 на окружности 47 мм под винты фланца гайки, на плоской монтажной грани четыре отверстия M6 под крепление к каретке.
Как работает нагрузка
Осевое усилие от винта передаётся через шарики на гайку, с гайки через фланцевые винты на корпус и через винты монтажной грани на каретку. Любой зазор в этой цепочке даёт люфт оси, поэтому все винты затягиваются до упора, а корпус должен прилегать к каретке всей монтажной гранью.
Рекомендации по установке
Ось отверстия корпуса должна совпасть с осью винта между опорами. Закрепите гайку в корпусе, наденьте корпус на каретку, не затягивая винты до конца, и прогоните каретку от одной опоры до другой: корпус сам встанет по винту. После этого затяните винты и проверьте, что винт вращается рукой без заеданий по всей длине хода. Если между корпусом и кареткой остаётся зазор по высоте, его выбирают калиброванными прокладками, а не перетяжкой винтов.
