DSG16 это алюминиевый корпус крепления гайки ШВП с посадочным отверстием 28 мм. Гайка вставляется в отверстие и притягивается фланцем к торцу корпуса, а сам корпус крепится винтами к каретке или порталу станка. Корпус рассчитан на гайки винтов ШВП 16 мм, в том числе SFU1605 и SFU1610.
Зачем нужен корпус гайки
Фланец гайки ШВП нужно жёстко связать с подвижной частью станка. Корпус даёт для этого готовую плоскую монтажную грань с резьбовыми отверстиями и держит гайку соосно с винтом. Без корпуса под фланец пришлось бы фрезеровать кронштейн с точным отверстием и разметкой отверстий под фланец.
Конструкция

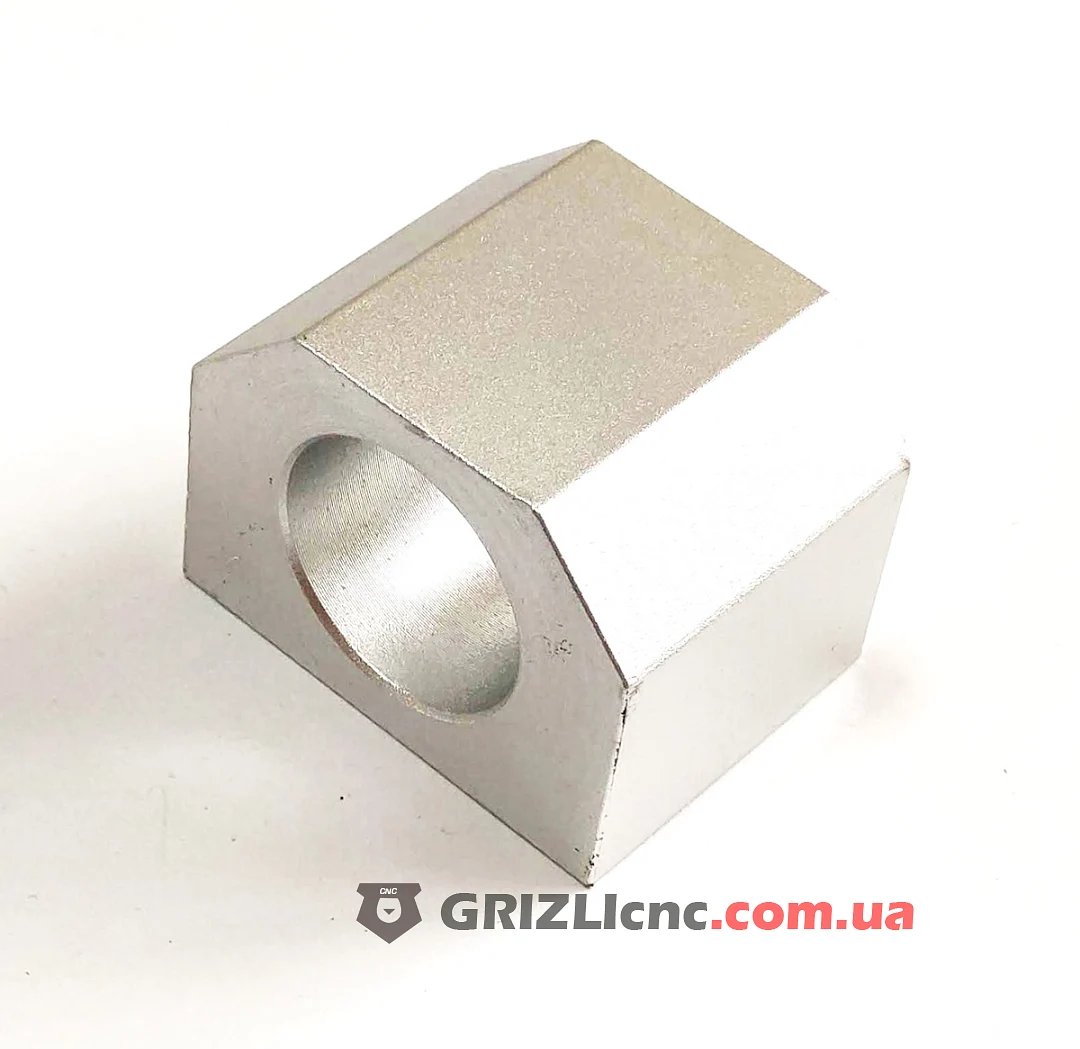

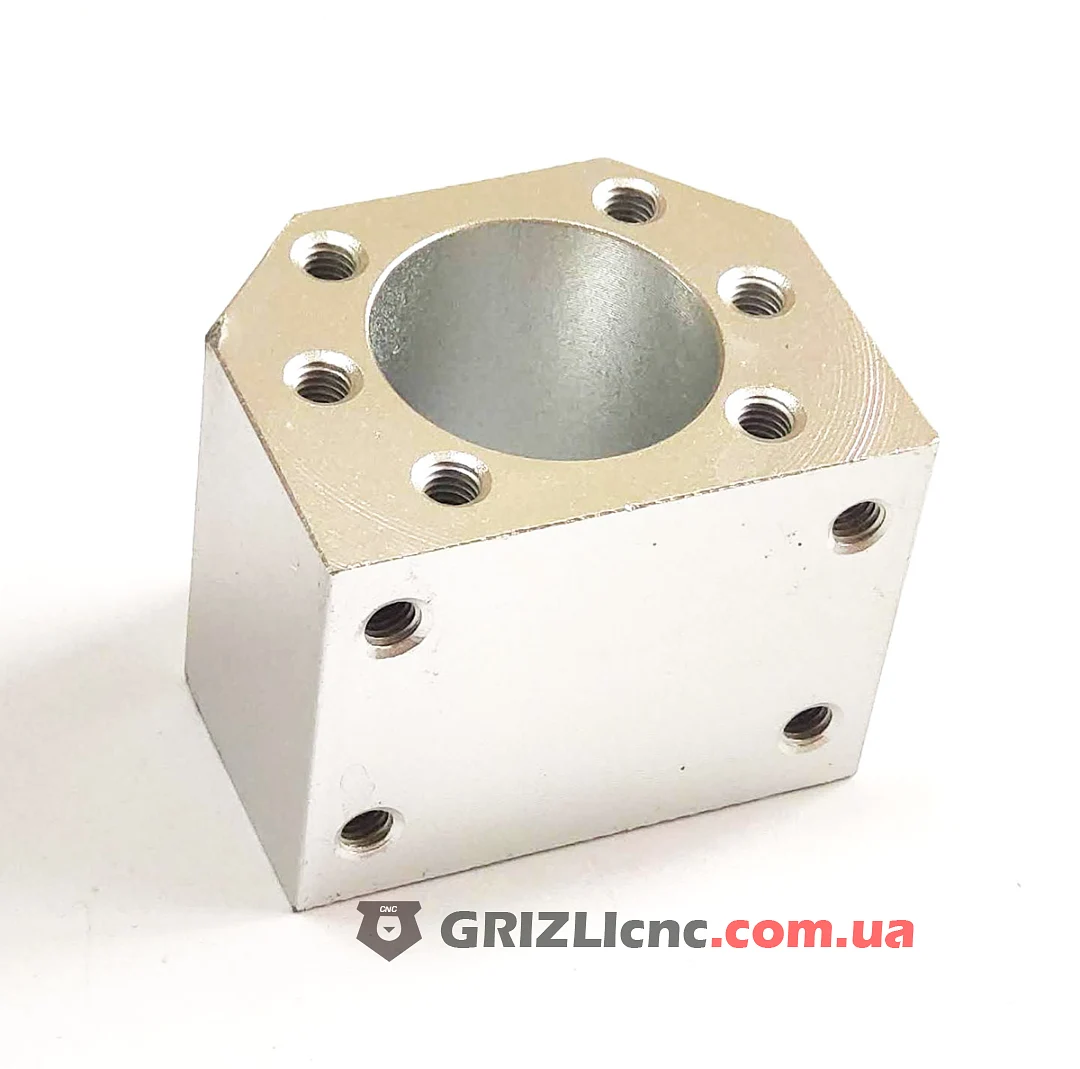

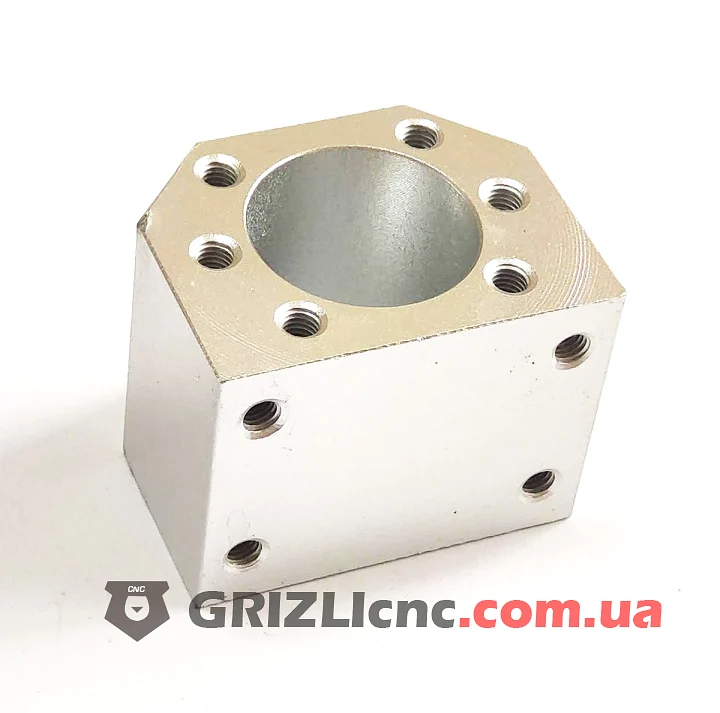

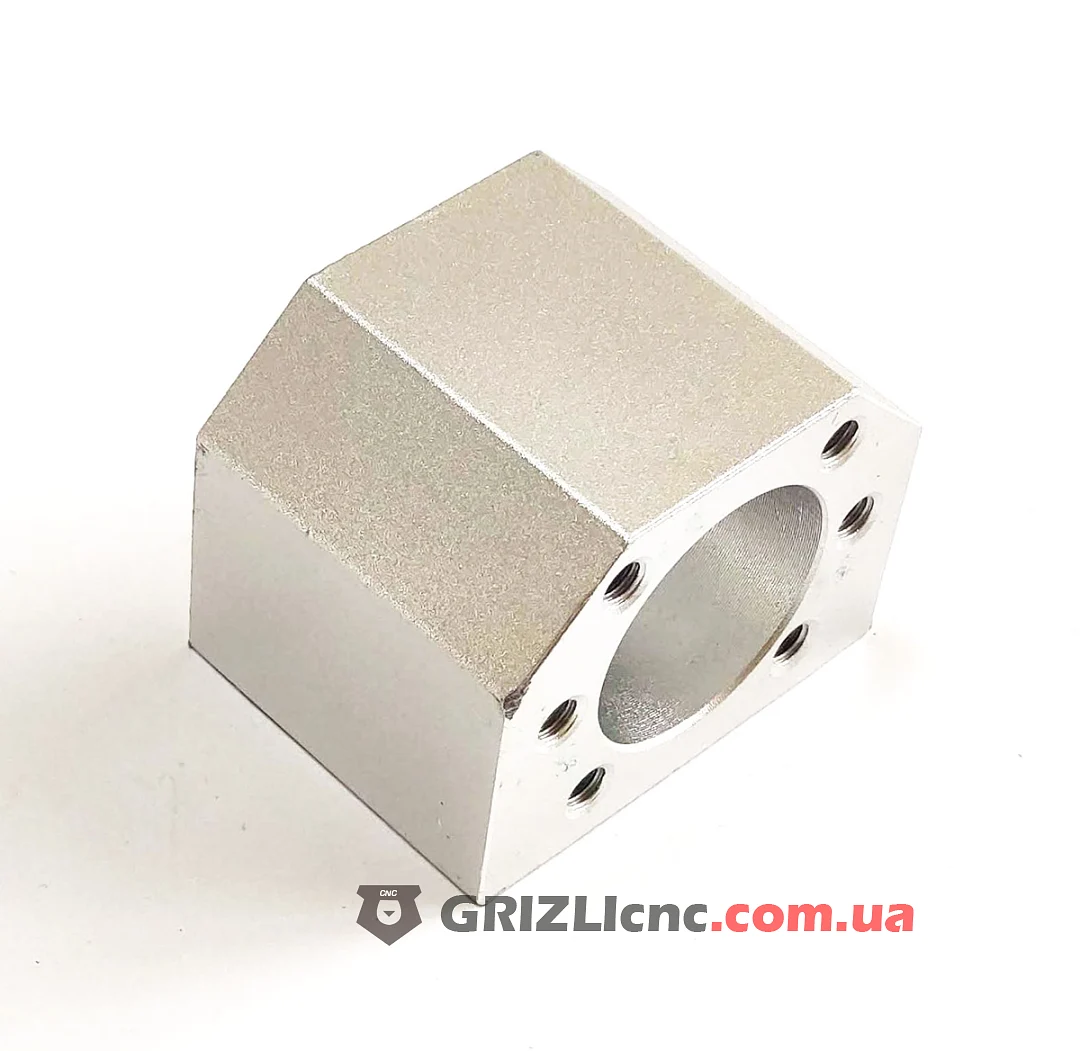

Корпус из алюминия, верхние углы срезаны фасками. На торце вокруг отверстия 28 мм шесть резьбовых отверстий под винты фланца гайки. На других гранях резьбовые отверстия под крепление к каретке.
Как работает нагрузка
Осевое усилие от винта передаётся через шарики на гайку, с гайки через фланцевые винты на корпус и через винты монтажной грани на каретку. Любой зазор в этой цепочке даёт люфт оси, поэтому все винты затягиваются до упора, а корпус должен прилегать к каретке всей монтажной гранью.
Рекомендации по установке
Ось отверстия корпуса должна совпасть с осью винта между опорами. Закрепите гайку в корпусе, наденьте корпус на каретку, не затягивая винты до конца, и прогоните каретку от одной опоры до другой: корпус сам встанет по винту. После этого затяните винты и проверьте, что винт вращается рукой без заеданий по всей длине хода. Если между корпусом и кареткой остаётся зазор по высоте, его выбирают калиброванными прокладками, а не перетяжкой винтов.
