Червячный редуктор NMRV40 1:10 для шагового двигателя NEMA 34

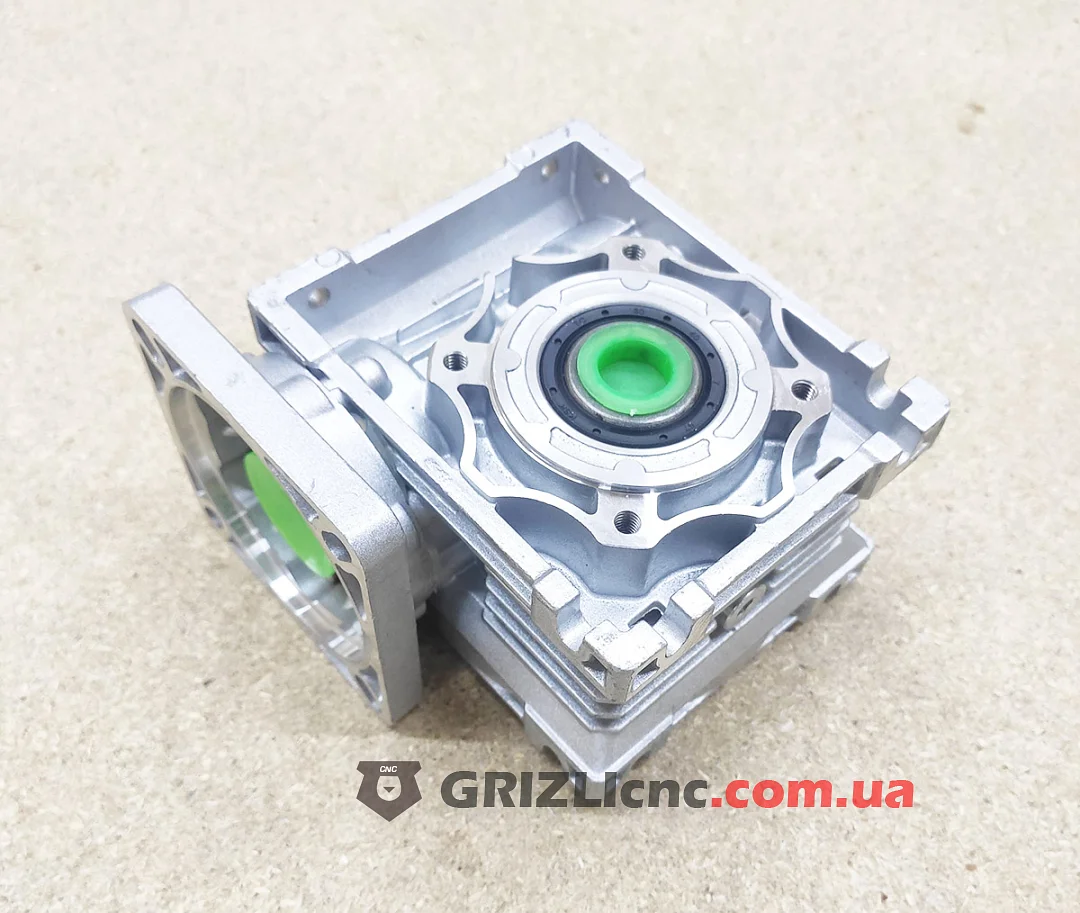

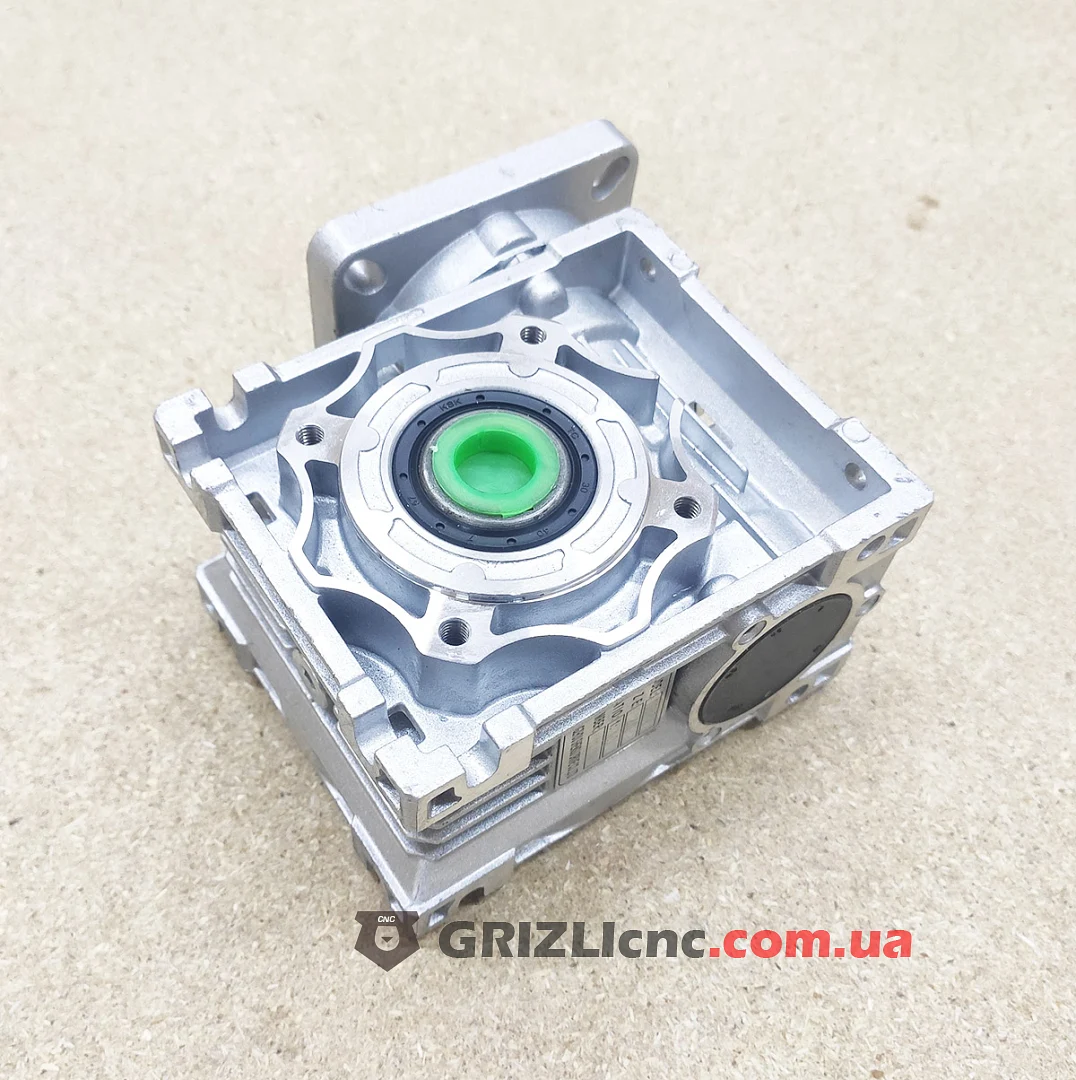

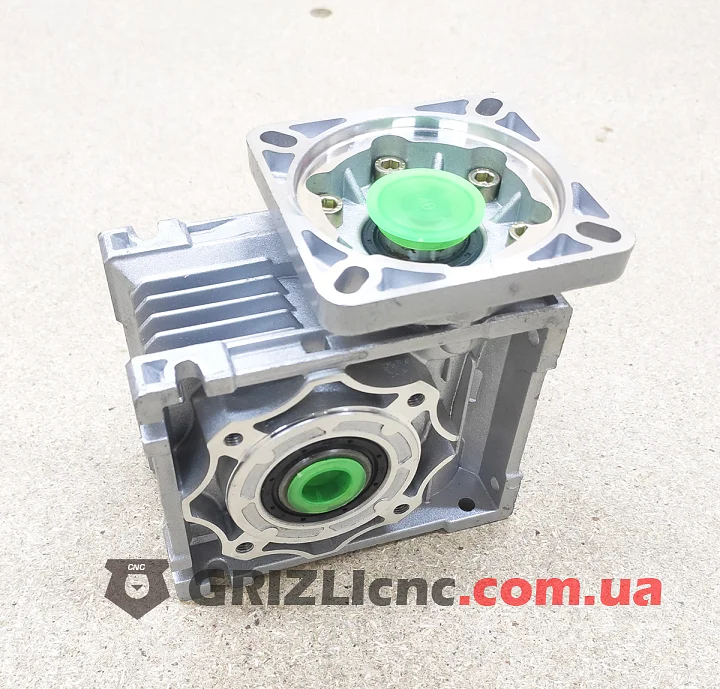

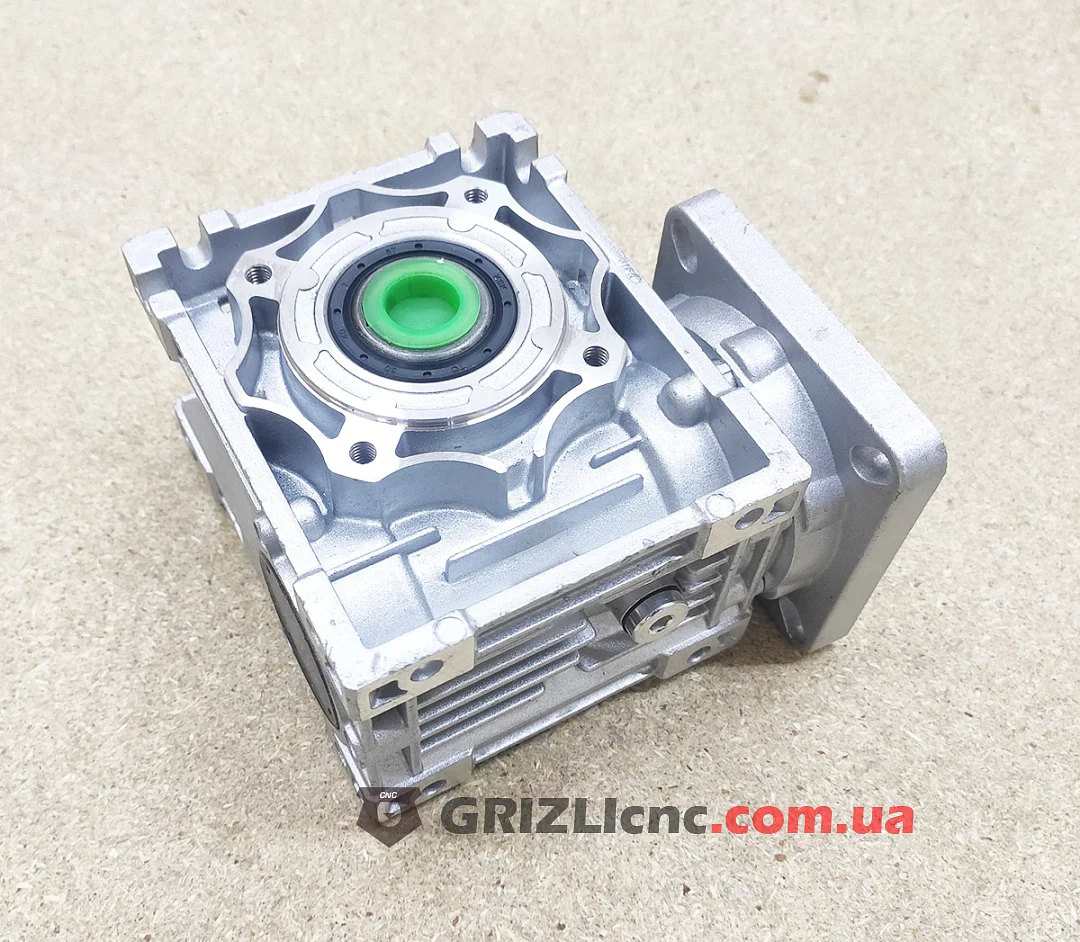

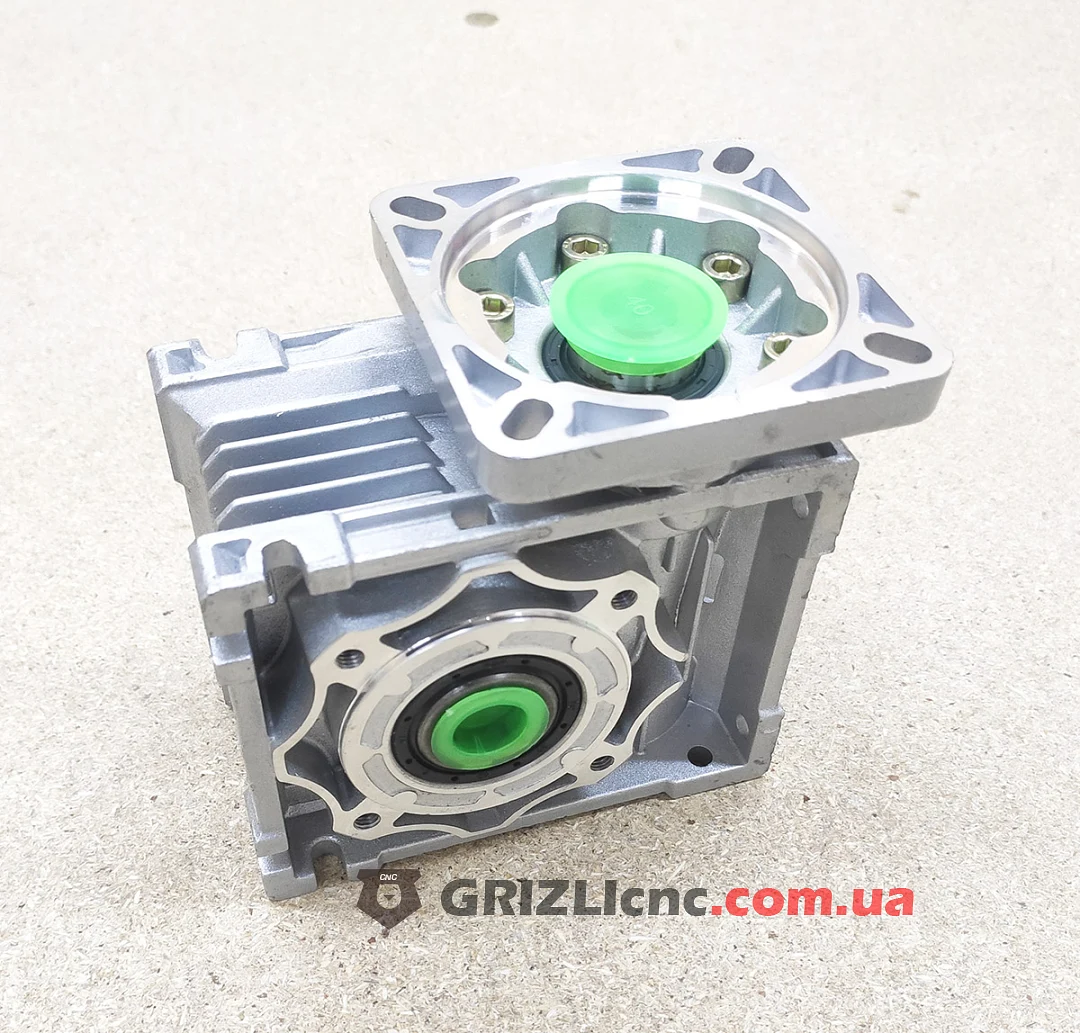

Одноступенчатый червячный редуктор NMRV40 с передаточным отношением 1:10 для шагового двигателя NEMA 34 с фланцем 86 мм. Корпус из алюминия, червяк стальной, венец бронзовый. Входной вал и полый выходной вал расположены под углом 90°.

Передаточное отношение и КПД

Скорость на выходе в 10 раз меньше скорости двигателя: 600 об/мин на входе дают 60 об/мин на выходе, полный шаг двигателя 1.8° превращается в 0.18°. КПД в движении по каталогу серии 0.85 при 1400 об/мин на входе, при трогании с места 0.67. На оборотах шагового двигателя КПД ниже табличного. КПД при трогании не ниже 0.5, поэтому нагрузка на выходе может провернуть редуктор и двигатель: положение держит ток двигателя или тормоз.

Допустимый момент

У распространённых NMRV40 с отношением 1:10 допустимый момент на выходе 40 Н·м. Момент двигателя на входе не должен превышать 40 / (10 x 0.85) = 4.7 Н·м. Двигатель с большим моментом перегрузит редуктор при упоре оси, поэтому ток драйвера ограничивают или берут двигатель меньшего момента.

Посадка на двигатель и выход

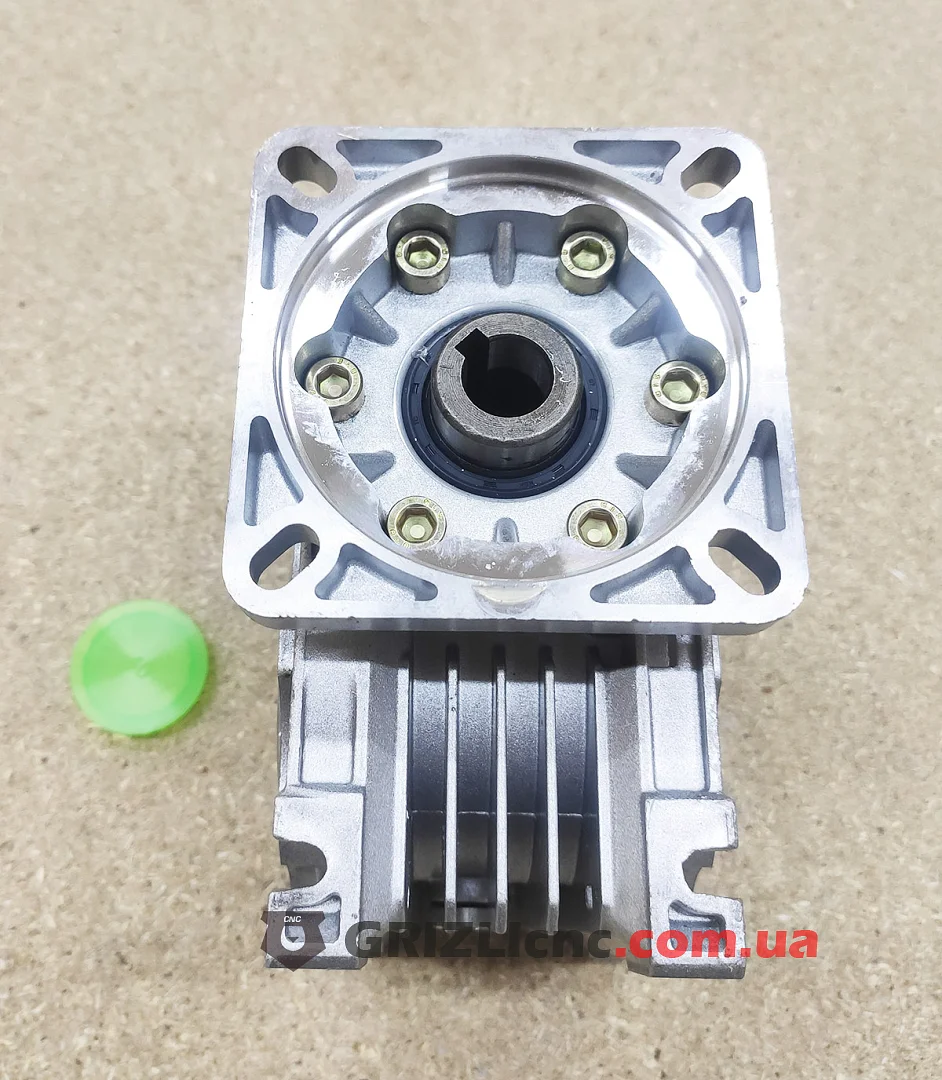

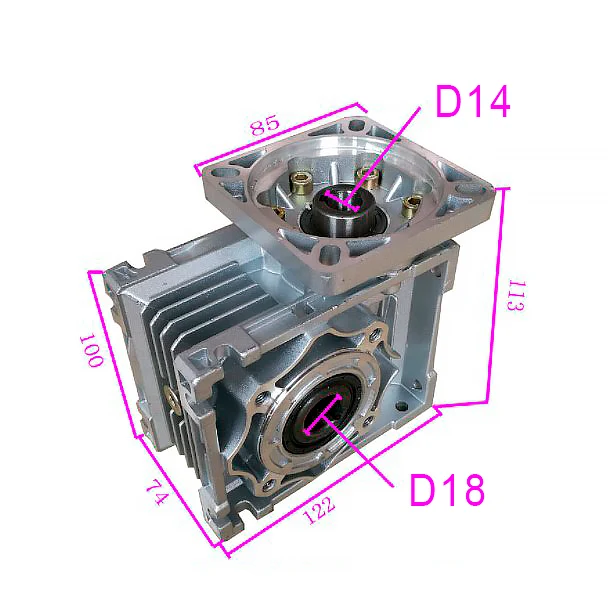

Входной фланец 85 мм под NEMA 34 с отверстиями на расстоянии 70 мм, входное отверстие 14 мм со шпоночным пазом под вал двигателя 14 мм со шпонкой. Выход полый, отверстие 18 мм со шпоночным пазом: в него вставляют вал 18 мм со шпонкой или надевают редуктор на вал механизма. Габариты корпуса 122 x 100 x 74 мм, высота с входным фланцем 113 мм.

Где применять

Поворотные столы и механизмы, подающие ролики, конвейеры, лёгкие поворотные оси с нагрузкой в одну сторону. Люфт выхода до 1.2°, поэтому для оси с частым реверсом и точным позиционированием лучше планетарный редуктор.
