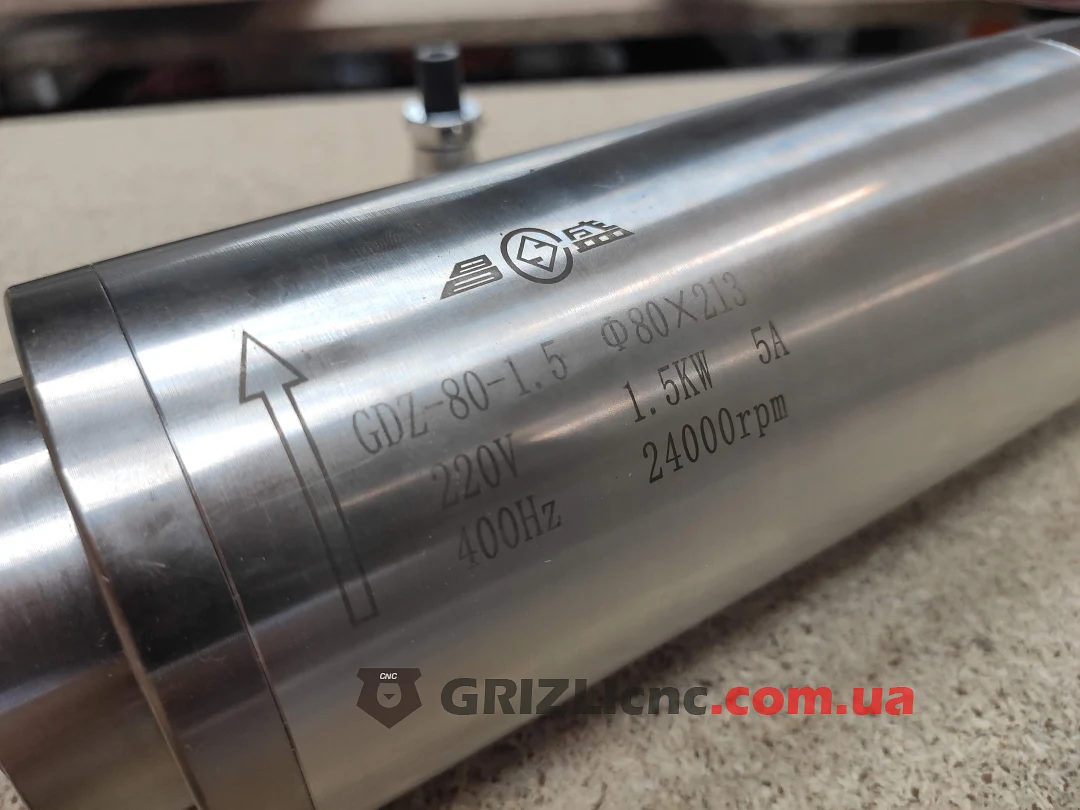

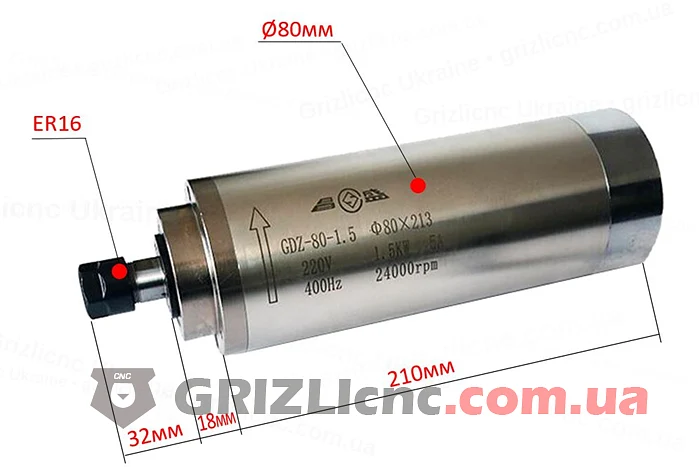

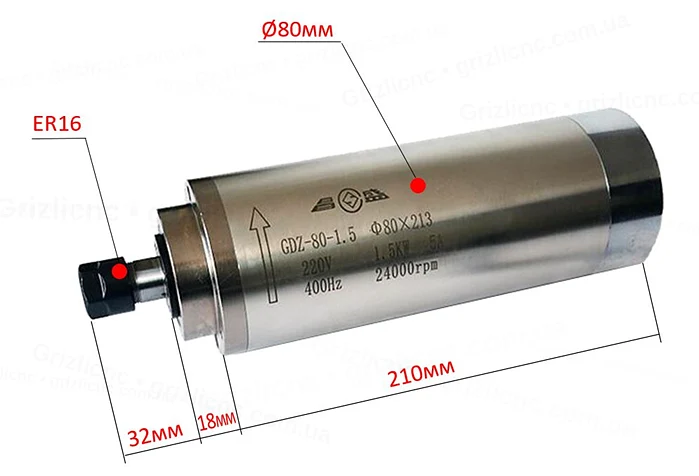

Шпиндель GDZ-80-1.5 с водяным охлаждением для фрезерного станка ЧПУ: мощность 1.5 кВт, питание 220 В три фазы от частотного преобразователя, номинальный ток 5 А, 24000 об/мин при частоте 400 Гц. Корпус Ø80x213 мм.
Конструкция

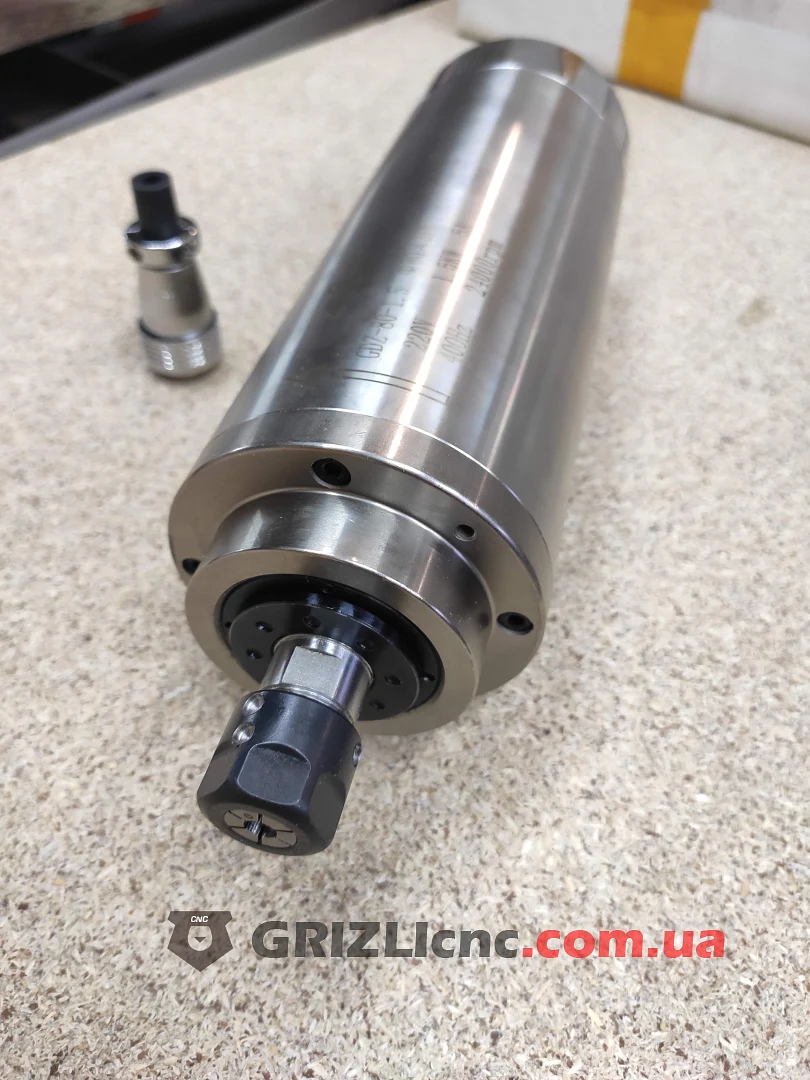

В шпинделе 3 радиально-упорных подшипника класса точности P4: пара 7004C/P4 по схеме DT и один 7002C/P4. Подшипники гибридные, с керамическими шариками, закрытые и заправлены смазкой. Цанговый патрон ER16 зажимает хвостовик инструмента диаметром от 1 до 10 мм, под каждый диаметр нужна своя цанга. Масса шпинделя 4.84 кг. Для установки на станок нужен хомут или кронштейн под диаметр 80 мм; высоту шпинделя регулируют, сдвигая его в хомуте.
Для каких задач
Мощность 1.5 кВт подходит для большинства работ на станке по дереву: раскрой фанеры и МДФ, 3D фрезеровка, гравировка, обработка пластика и алюминия с умеренным съёмом. Крутящий момент на валу при 24000 об/мин 0.60 Н·м; на меньших оборотах шпиндель отдаёт пропорционально меньшую мощность.
Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.
Подключение

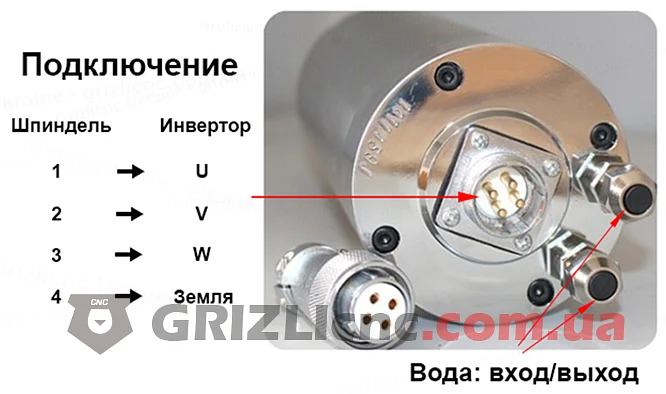

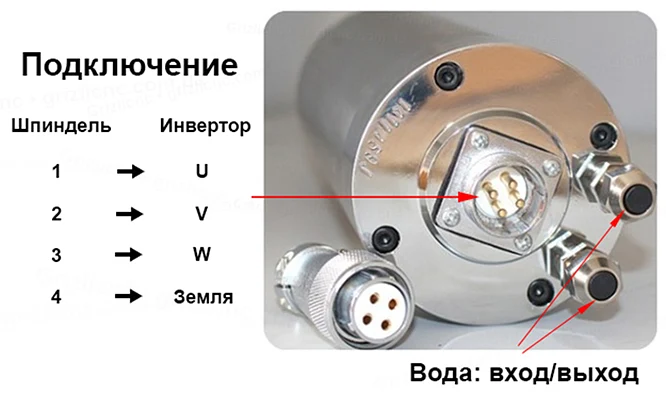

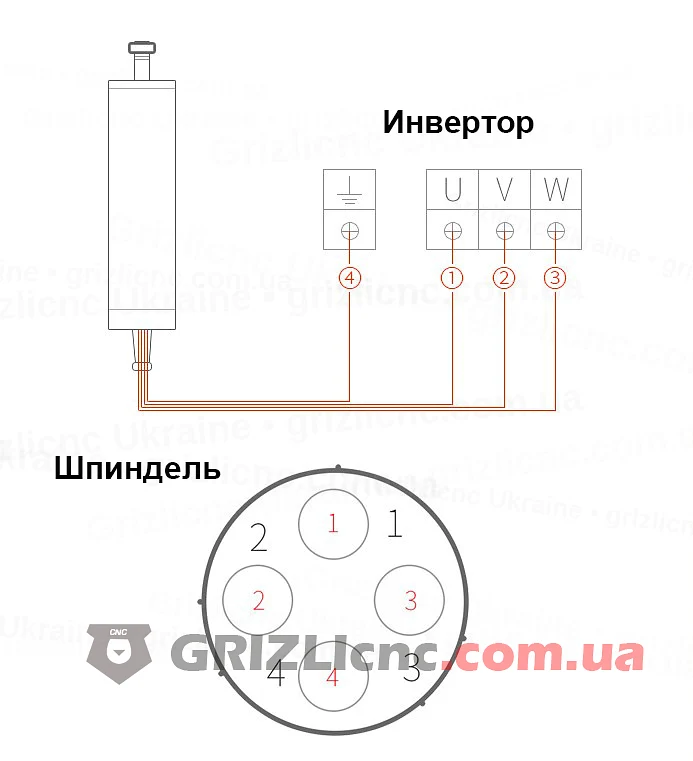

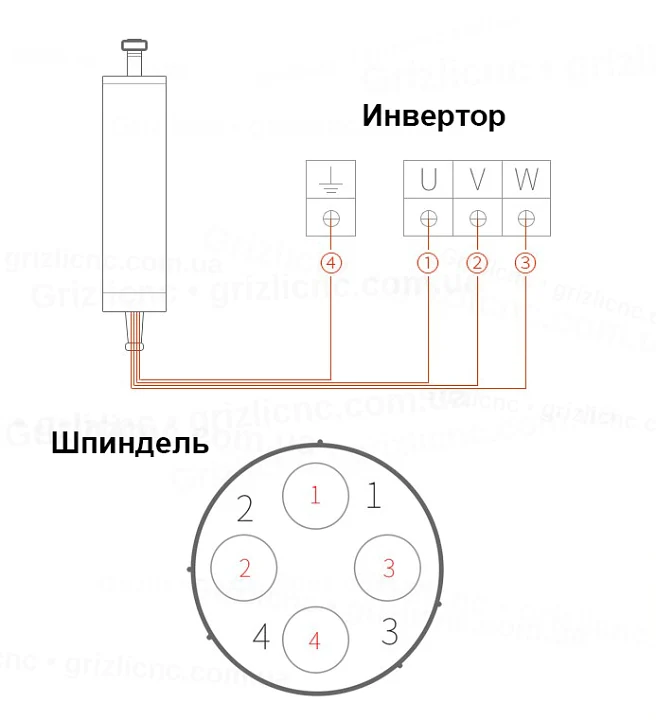

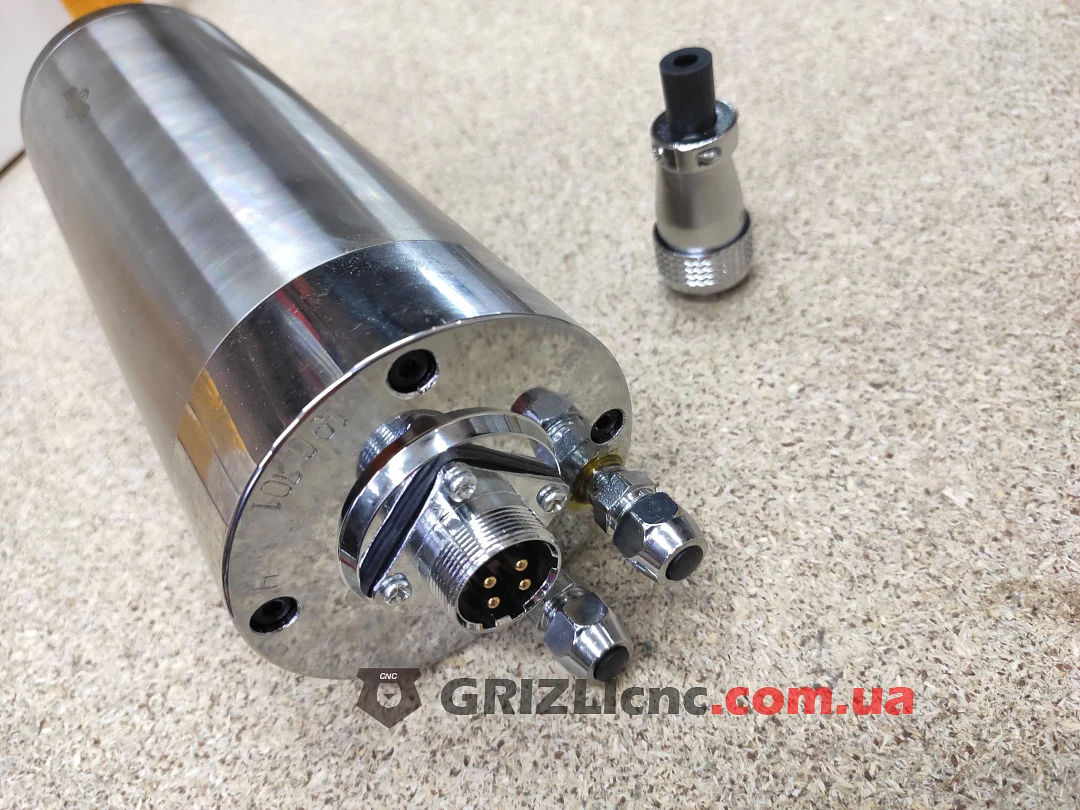

Шпиндель подключают только через частотный преобразователь с входом 220 В и трёхфазным выходом 220 В, мощностью не меньше 1.5 кВт. Прямое подключение к сети выведет шпиндель из строя. В частотнике задают номинальную частоту 400 Гц, обороты 24000 об/мин при 400 Гц, напряжение 220 В и ток 5 А. Параметры настраивают до подключения шпинделя. Разъём четырёхконтактный: контакты 1, 2, 3 соединяют с выходами U, V, W частотника, контакт 4 с заземлением.
Охлаждение
Вокруг статора проходит рубашка охлаждения с двумя штуцерами: по одному жидкость входит, по другому выходит. Шпиндель не включают без протока даже на короткое время. В контур входят помпа, бак или радиатор и трубки. Заправляют дистиллированной водой или антифризом: обычная вода из крана даёт накипь и зарастает. Для длительной работы нужна герметичная помпа, трубки берут жёсткие, так как часть трубок теряет форму при нагреве выше 40 °C.
Запуск и эксплуатация
Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум. Минимальные рекомендуемые обороты 6000 об/мин. Температура в зоне подшипников не должна подниматься выше 65 °C.
Комплектация
Шпиндель, разъём, цанга ER16.
