Шпиндель GDZ 800 Вт 220 В ER11 с воздушным охлаждением, 3 подшипника, для фрезерного станка ЧПУ

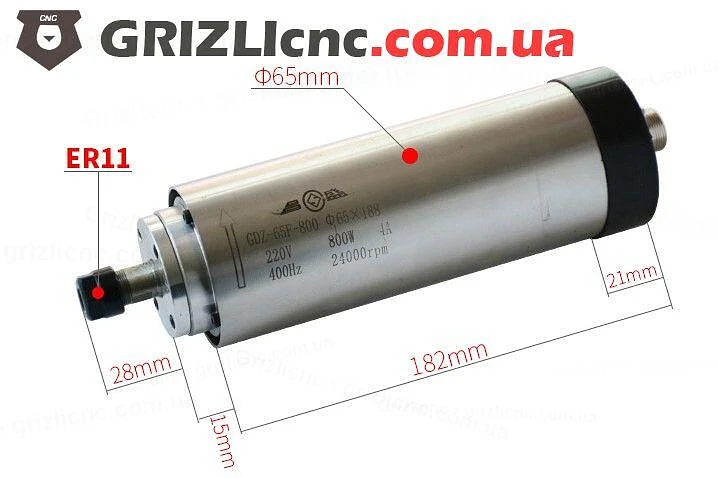

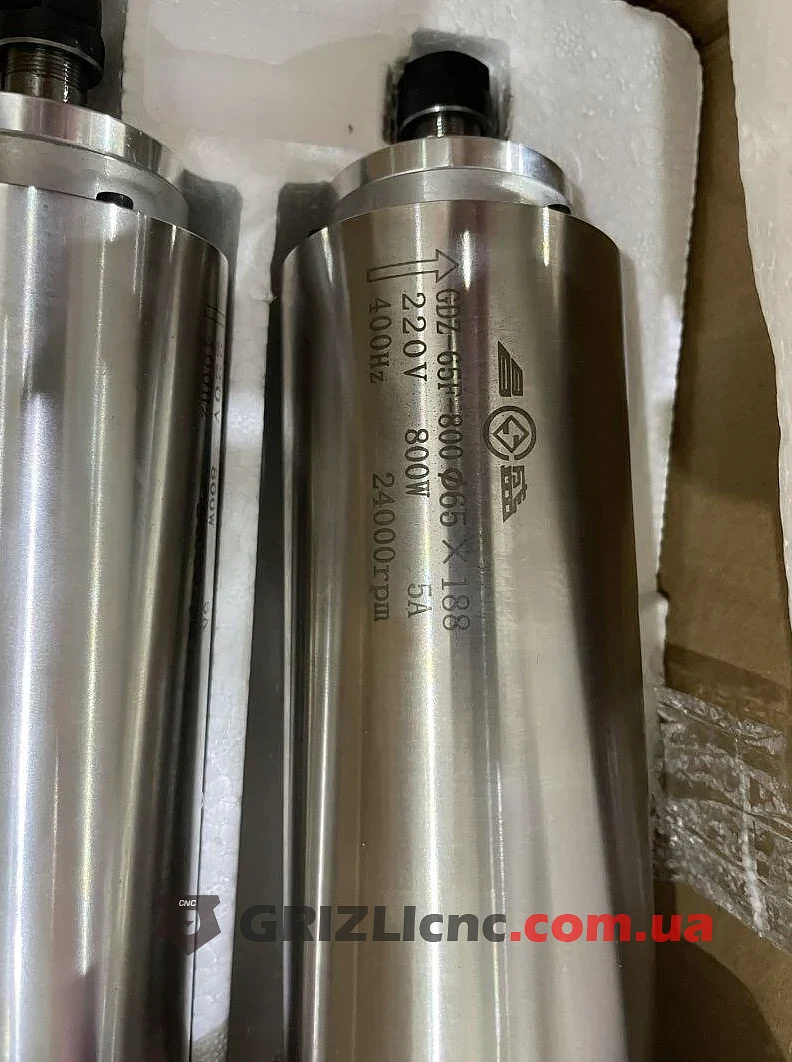

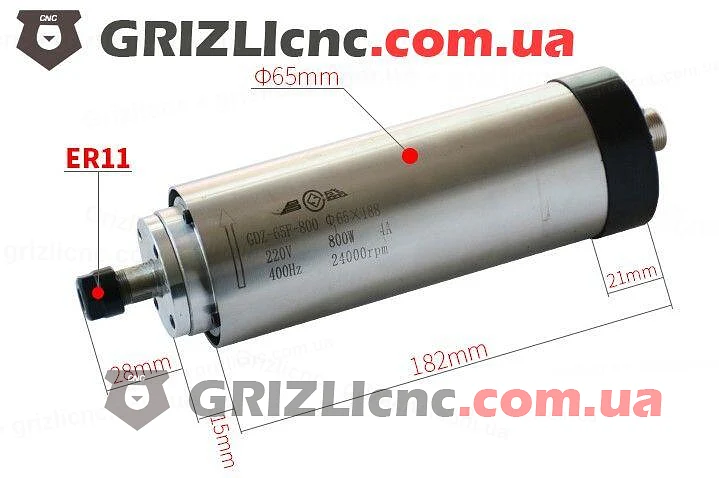

Шпиндель GDZ65F-800 с воздушным охлаждением для фрезерного станка ЧПУ: мощность 800 Вт, питание 220 В три фазы от частотного преобразователя, 24000 об/мин при частоте 400 Гц. Корпус Ø65x188 мм.

Конструкция

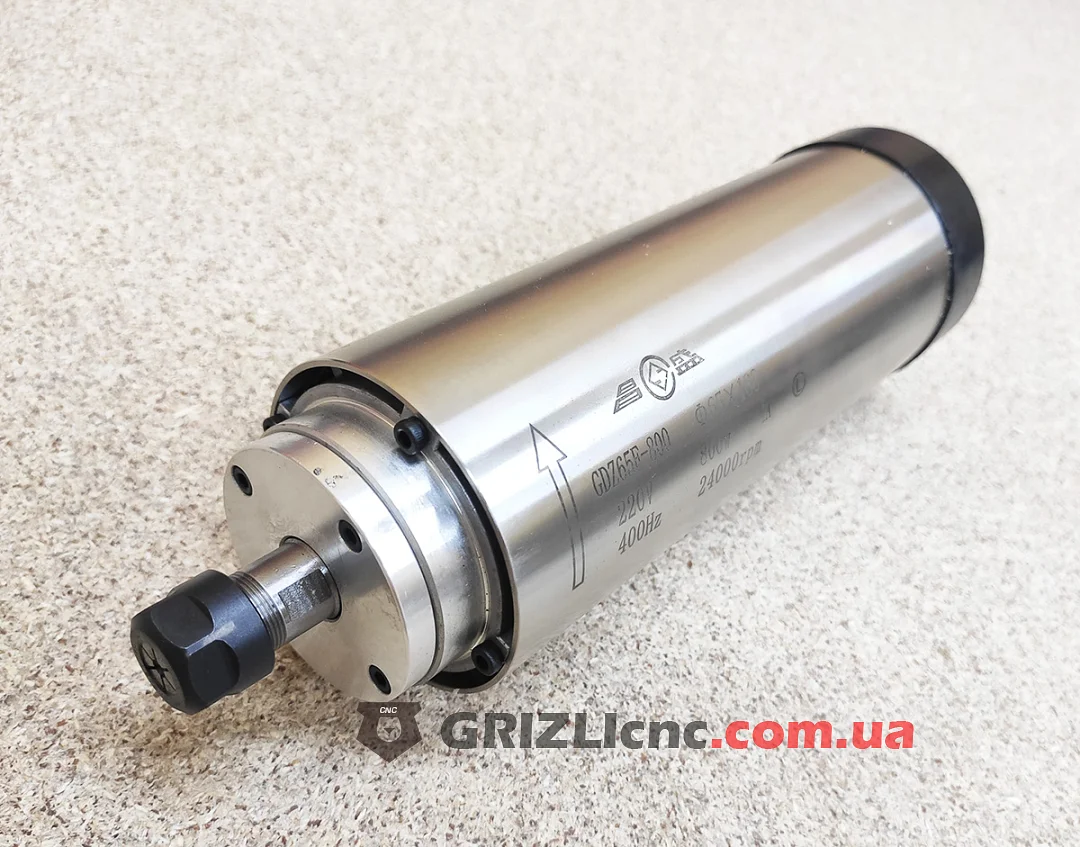

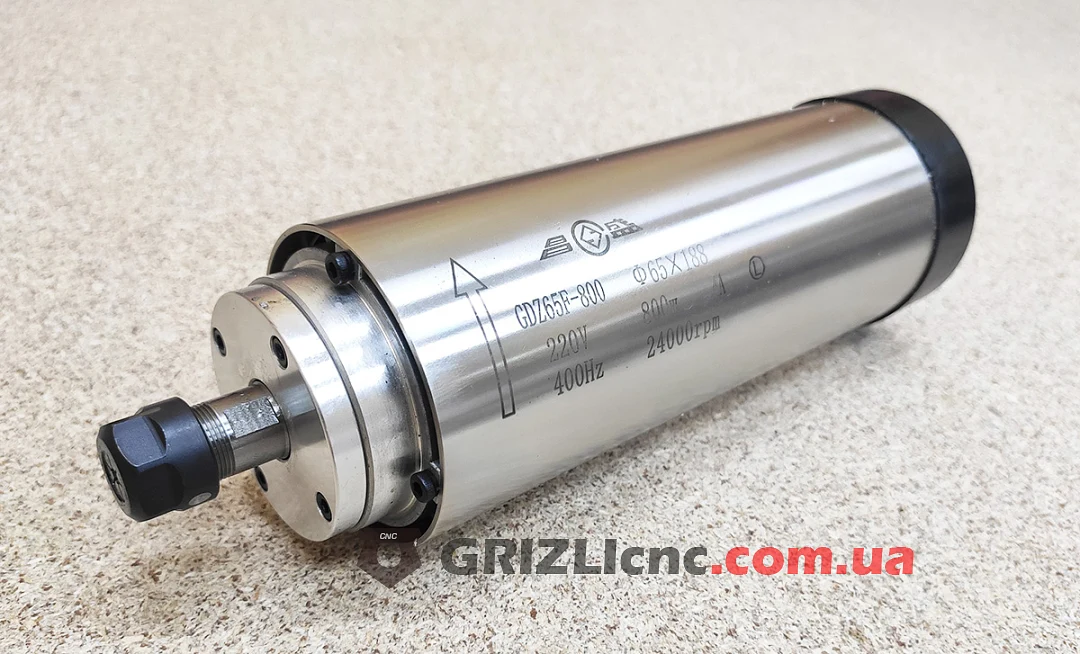

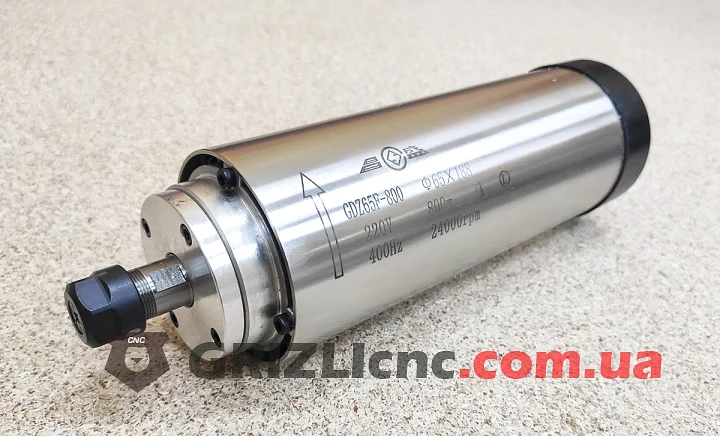

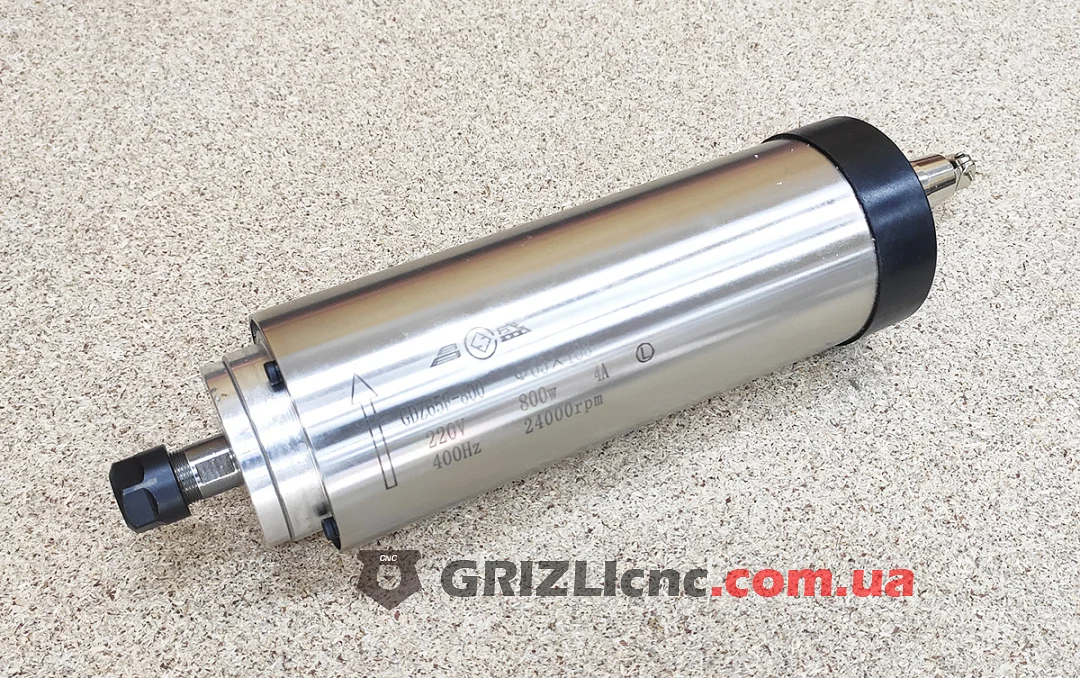

В шпинделе 3 подшипника. Цанговый патрон ER11 зажимает хвостовик инструмента диаметром от 1 до 7 мм, под каждый диаметр нужна своя цанга. Для установки на станок нужен хомут или кронштейн под диаметр 65 мм; высоту шпинделя регулируют, сдвигая его в хомуте.

Для каких задач

Мощности 800 Вт хватает для гравировки, фрезеровки рельефов и раскроя фанеры, МДФ и пластика небольшой толщины на настольных и небольших станках. Крутящий момент на валу при 24000 об/мин 0.32 Н·м; на меньших оборотах шпиндель отдаёт пропорционально меньшую мощность.

Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.

Подключение

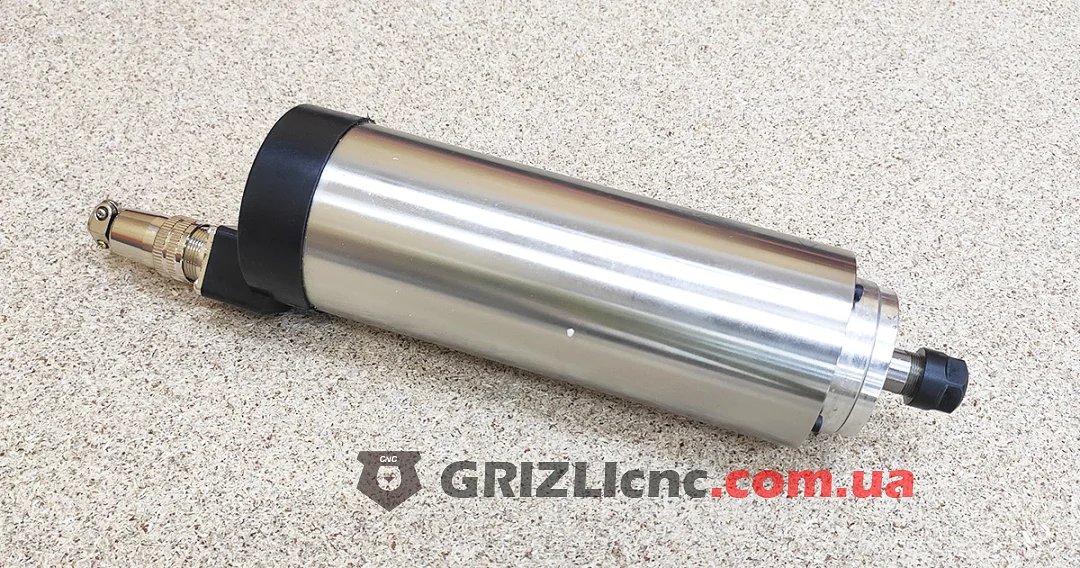

Шпиндель подключают только через частотный преобразователь с входом 220 В и трёхфазным выходом 220 В, мощностью не меньше 800 Вт. Прямое подключение к сети выведет шпиндель из строя. В частотнике задают номинальную частоту 400 Гц, обороты 24000 об/мин при 400 Гц, напряжение 220 В. Параметры настраивают до подключения шпинделя. Разъём четырёхконтактный: контакты 1, 2, 3 соединяют с выходами U, V, W частотника, контакт 4 с заземлением.

Охлаждение

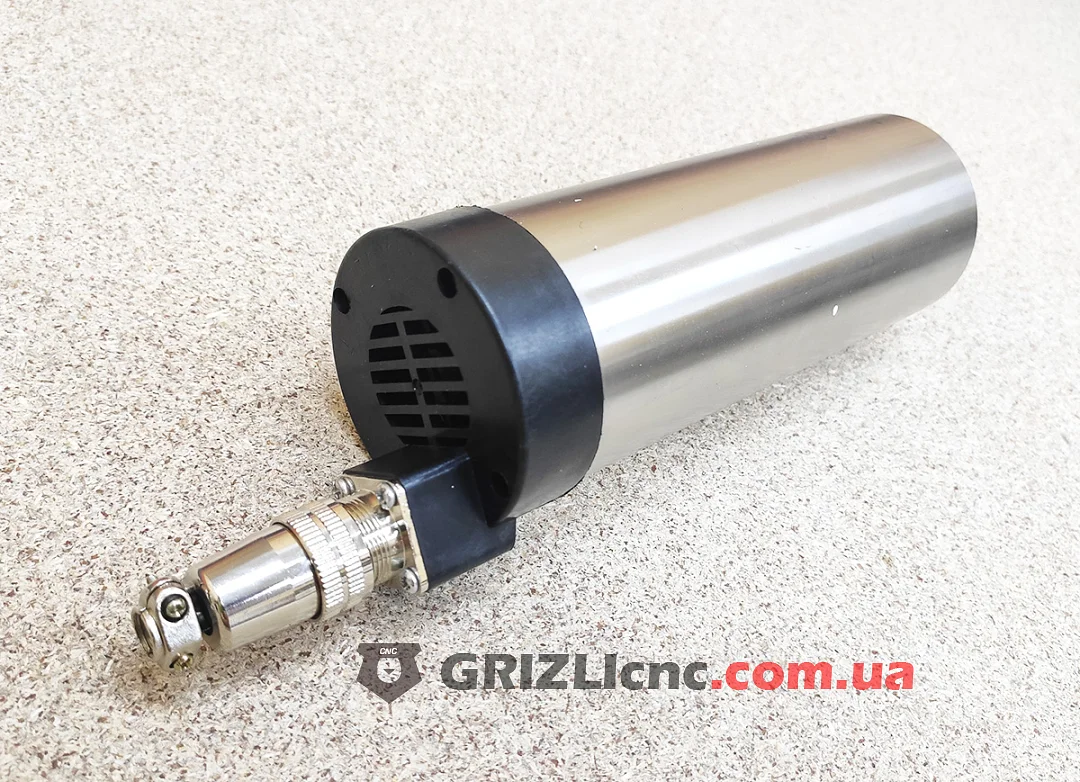

На валу стоит крыльчатка, она гонит воздух вдоль корпуса, отдельный контур с помпой не нужен. Поток воздуха растёт вместе с оборотами, поэтому долгая работа на малых оборотах с большой нагрузкой греет шпиндель сильнее. Решётку держат чистой от пыли и не закрывают кожухами; при работе с МДФ и фанерой нужна аспирация.

Запуск и эксплуатация

Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум.
