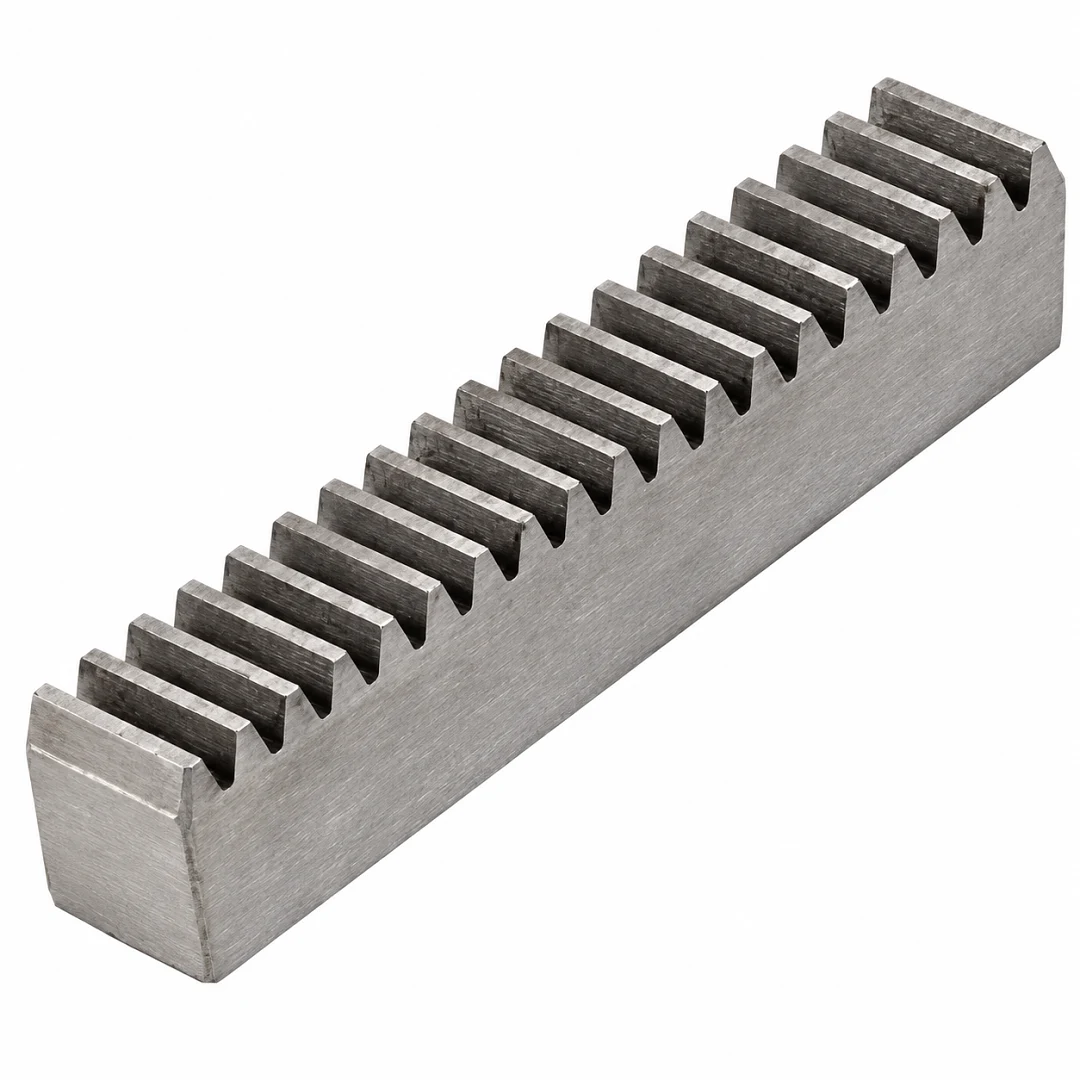

Зубчаста рейка M1 перерізом 15x15 мм для рейкової передачі верстата ЧПУ

Зубчаста рейка M1 15x15 мм разом із шестірнею модуля 1 перетворює обертання вала двигуна на прямолінійне переміщення осі верстата з ЧПУ. Переріз 15x15 мм, прямі зуби, матеріал сталь. Рейка завдовжки 3 метри, продаємо кратно 1 метру, можливе різання в розмір.

Що таке зубчаста рейка

Це сталевий брус із зубами на одній грані. Рейку кріплять до рами верстата вздовж напрямної, а шестірня на валу двигуна котиться по ній і тягне за собою портал або каретку. Довжина ходу обмежена лише довжиною рейки: відрізки ставлять один за одним, тому рейкову передачу застосовують на довгих осях.

Параметри зачеплення

• Модуль 1: крок зубів 3,1416 × 1 = 3,14 мм, на метрі довжини 318 повних зубів.
• Висота осі вала шестірні над основою рейки дорівнює половині ділильного діаметра шестірні плюс висота ділильної лінії рейки над основою. Половина ділильного діаметра в Z18 дорівнює 9 мм, у Z25 дорівнює 12,5 мм, висоту ділильної лінії перед монтажем заміряйте на рейці.
• За один оберт шестірня проходить 3,1416 × кількість зубів мм: Z18 проходить 56,55 мм, Z25 проходить 78,54 мм.

Де застосовують

• Довгі осі X і Y порталів фрезерних, плазмових і лазерних верстатів з ЧПУ.
• Осі, де ходовий гвинт такої самої довжини прогинається під власною вагою і починає бити під час обертання.
• Осі, де пас такої самої довжини розтягується під навантаженням і втрачає точність позиціювання.

Монтаж

• Кріпіть рейку до рами по всій довжині, щоб вона не прогиналася від зусилля шестірні.
• Виставте рейку паралельно напрямній за висотою і вбік, перевірте індикатором по всій довжині ходу.
• На стику двох відрізків вкладіть у зуби обох відрізків короткий шматок рейки як шаблон і затягніть кріплення: так крок зубів на стику збігатиметься.
• Зазор у зачепленні вибирайте притисканням шестірні до рейки, без закушування по всій довжині.
• Змащуйте зуби і очищайте рейку від стружки та пилу, на плазмових і фрезерних верстатах закривайте її від прямого потрапляння стружки.
