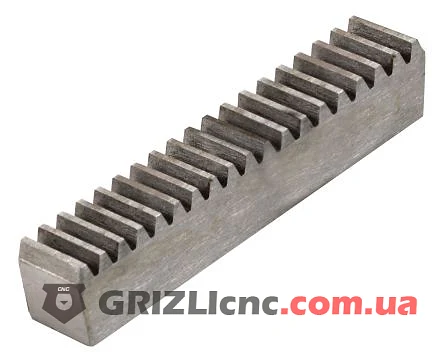

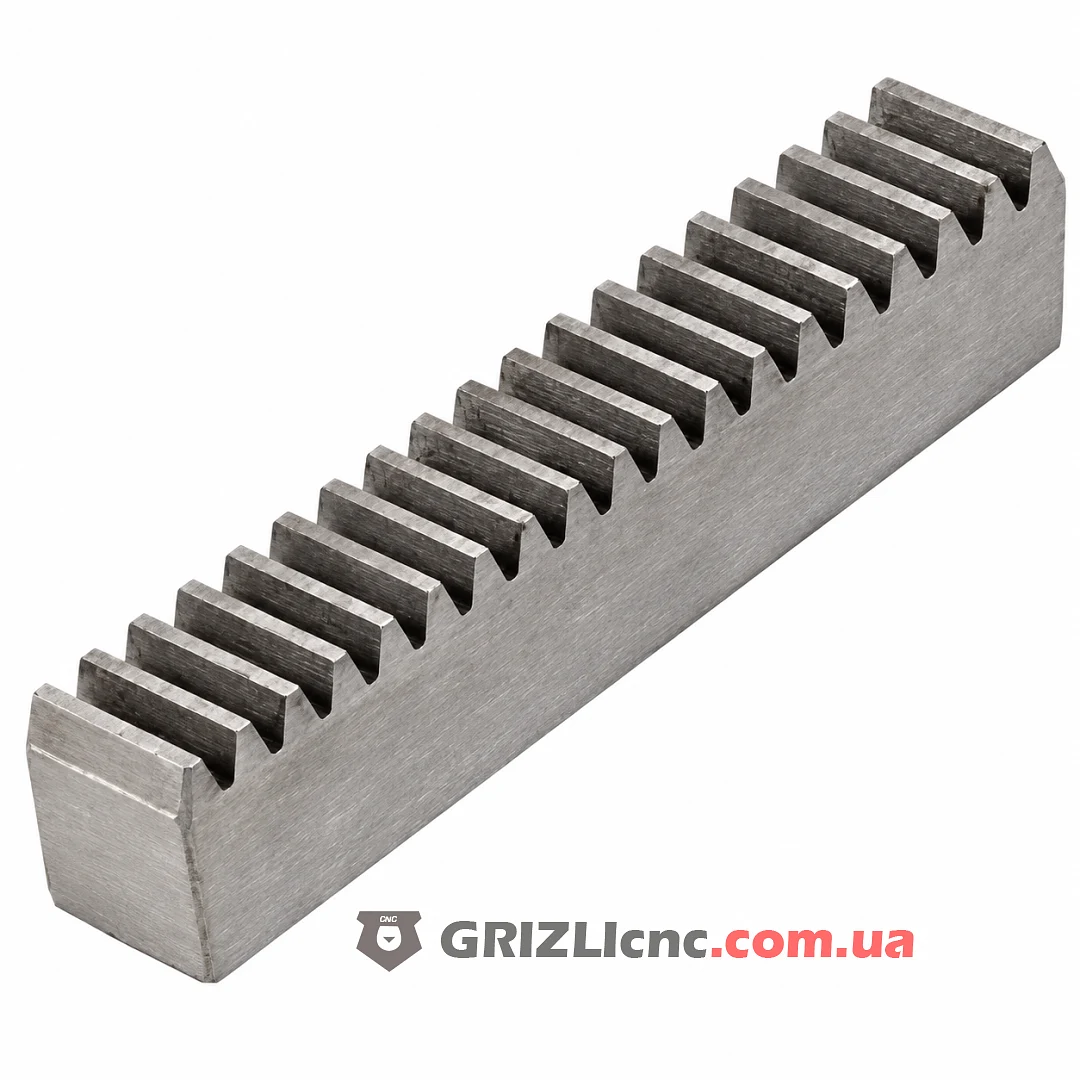

Зубчатая рейка M1 сечением 15x15 мм для реечной передачи станка ЧПУ

Зубчатая рейка M1 15x15 мм вместе с шестернёй модуля 1 превращает вращение вала двигателя в прямолинейное перемещение оси станка с ЧПУ. Сечение 15x15 мм, прямые зубья, материал сталь. Рейка длиной 3 метра, продаём кратно 1 метру, возможна порезка в размер.

Что такое зубчатая рейка

Это стальной брус с зубьями на одной грани. Рейку крепят к раме станка вдоль направляющей, а шестерня на валу двигателя катится по ней и тянет за собой портал или каретку. Длина хода ограничена только длиной рейки: отрезки ставят друг за другом, поэтому реечную передачу применяют на длинных осях.

Параметры зацепления

• Модуль 1: шаг зубьев 3,1416 × 1 = 3,14 мм, на метре длины 318 полных зубьев.
• Высота оси вала шестерни над основанием рейки равна половине делительного диаметра шестерни плюс высота делительной линии рейки над основанием. Половина делительного диаметра у Z18 равна 9 мм, у Z25 равна 12,5 мм, высоту делительной линии перед монтажом замерьте на рейке.
• За один оборот шестерня проходит 3,1416 × число зубьев мм: Z18 проходит 56,55 мм, Z25 проходит 78,54 мм.

Где применяют

• Длинные оси X и Y порталов фрезерных, плазменных и лазерных станков с ЧПУ.
• Оси, где ходовой винт такой же длины прогибается под своим весом и начинает бить при вращении.
• Оси, где ремень такой же длины растягивается под нагрузкой и теряет точность позиционирования.

Монтаж

• Крепите рейку к раме по всей длине, чтобы она не прогибалась от усилия шестерни.
• Выставьте рейку параллельно направляющей по высоте и в сторону, проверьте индикатором по всей длине хода.
• На стыке двух отрезков вложите в зубья обоих отрезков короткий кусок рейки как шаблон и затяните крепёж: так шаг зубьев на стыке совпадёт.
• Зазор в зацеплении выбирайте прижимом шестерни к рейке, без закусывания по всей длине.
• Смазывайте зубья и очищайте рейку от стружки и пыли, на плазменных и фрезерных станках закрывайте её от прямого попадания стружки.
