Віброопора LME 185мм M20 Навантаження 5000кг - LME 185мм M20

Сучасна металообробка та виробництво деталей на верстатах з числовим програмним керуванням (ЧПУ) вимагають бездоганної точності. Одним з головних ворогів високоточної обробки є вібрація. Щоб мінімізувати її руйнівний вплив, застосовують спеціалізовані демпфуючі елементи — віброопори.

Для чого потрібні віброопори в промисловому обладнанні?

Робота шпинделя, переміщення важких порталів і різка щільних матеріалів неминуче створюють коливання. Установка верстата на жорсткий фундамент без амортизації призводить до передачі цих коливань на конструкцію цеху і назад на сам верстат.

Якісні віброопори вирішують одразу кілька критичних завдань:

• Підвищення точності позиціонування: Загасіння резонансу виключає появу мікродефектів і «гребінки» на поверхні оброблюваної деталі.

• Захист електроніки та механіки: Зниження ударних навантажень продовжує строк служби кульково-гвинтових передач (КГП), напрямних, шпинделів і чутливих плат керування.

• Збережність фундаменту: Віброізолятори запобігають руйнуванню бетонної основи цеху під вагою динамічно працюючого обладнання.

• Зниження рівня шуму: Амортизуюча подушка ефективно поглинає акустичні хвилі, створюючи більш комфортні та безпечні умови праці для операторів.

• Зручність монтажу та нивелювання: Регульована різьба дозволяє виставити верстат строго за рівнем навіть на неідеально рівній підлозі без необхідності заливки спеціальних анкерних фундаментів.

Ключові критерії вибору віброопори

Вибір неправильної опори може призвести до перекосу верстата або, навпаки, до надмірного розгойдування обладнання під час роботи. При підборі слід враховувати три основні параметри.

1. Максимальне статичне та динамічне навантаження

Найважливіший показник. Щоб розрахувати необхідну вантажопідйомність однієї опори, потрібно поділити загальну вагу верстата (включаючи вагу максимальної заготовки) на кількість точок опори, а потім додати запас міцності в 20–30% на динамічні коливання при фрезеруванні.

2. Тип кріплення та розмір шпильки

Різьба шпильки (наприклад, М16, М20, М24) має суворо відповідати монтажним отворам у станині обладнання. Довжина шпильки визначає діапазон регулювання висоти.

3. Діаметр і матеріал підстави

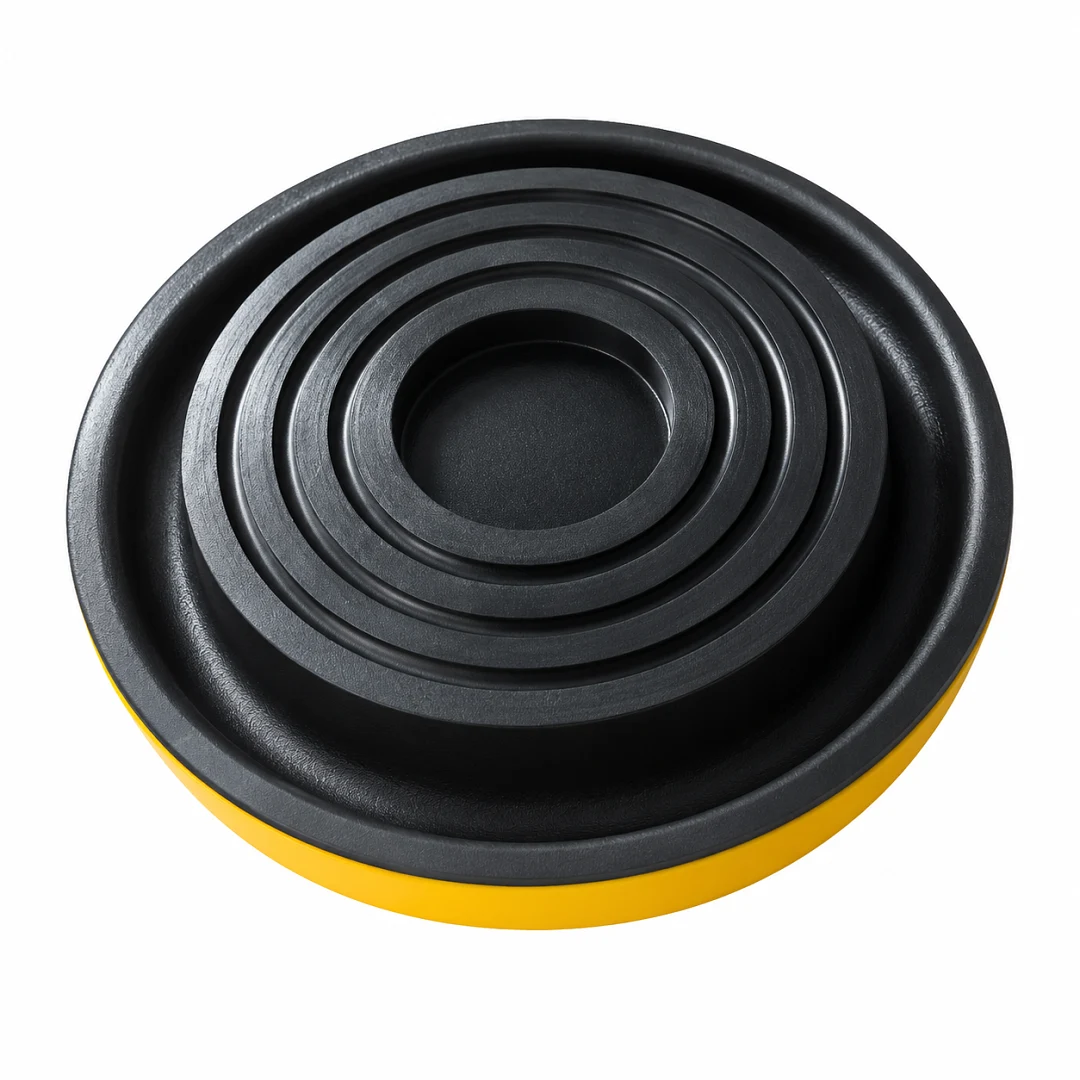

Чим більший діаметр чаші, тим рівномірніше розподіляється тиск на підлогу. Найнадійнішими та довговічними вважаються опори з масивним металевим корпусом і товстою подушкою з маслобензостійкої технічної гуми або поліуретану.

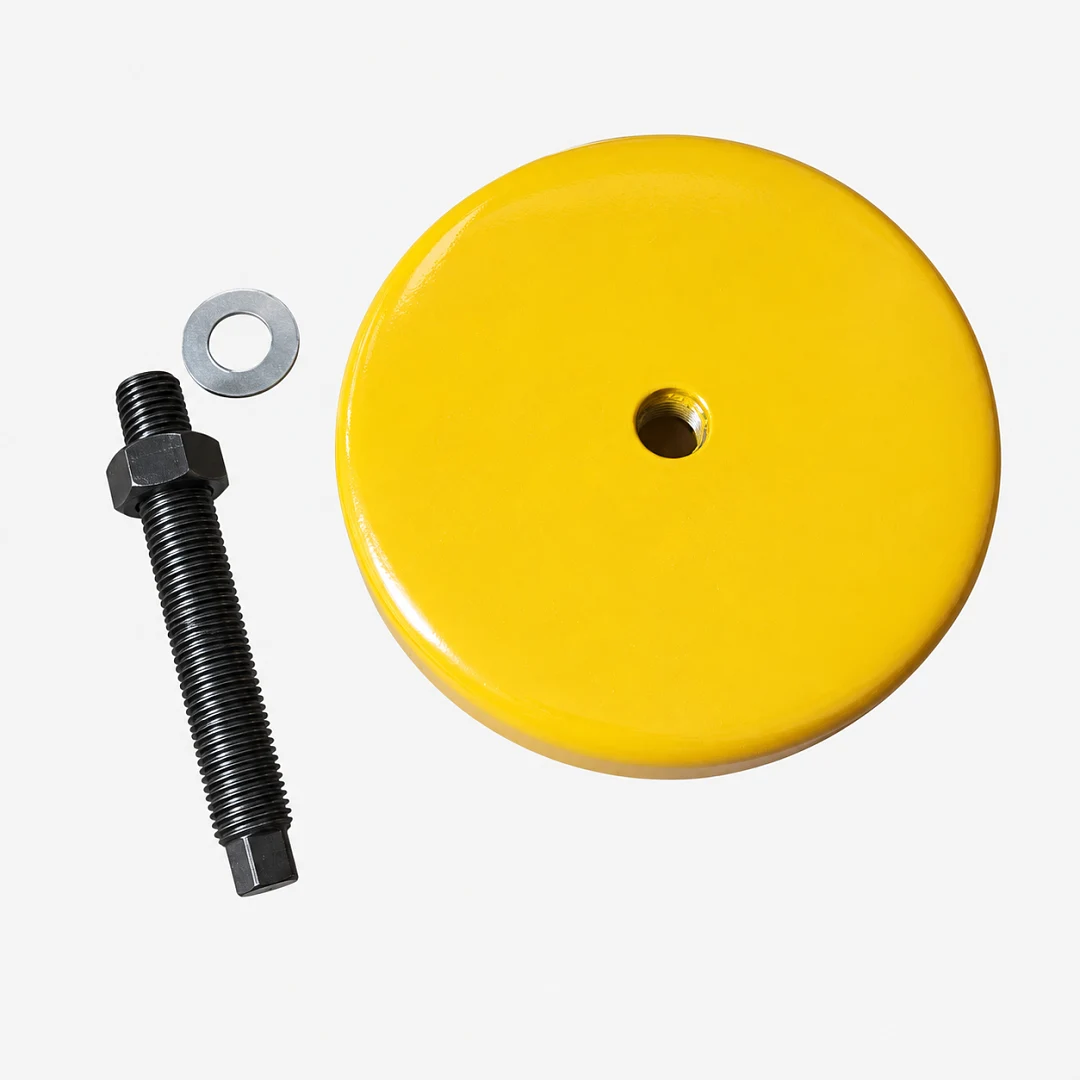

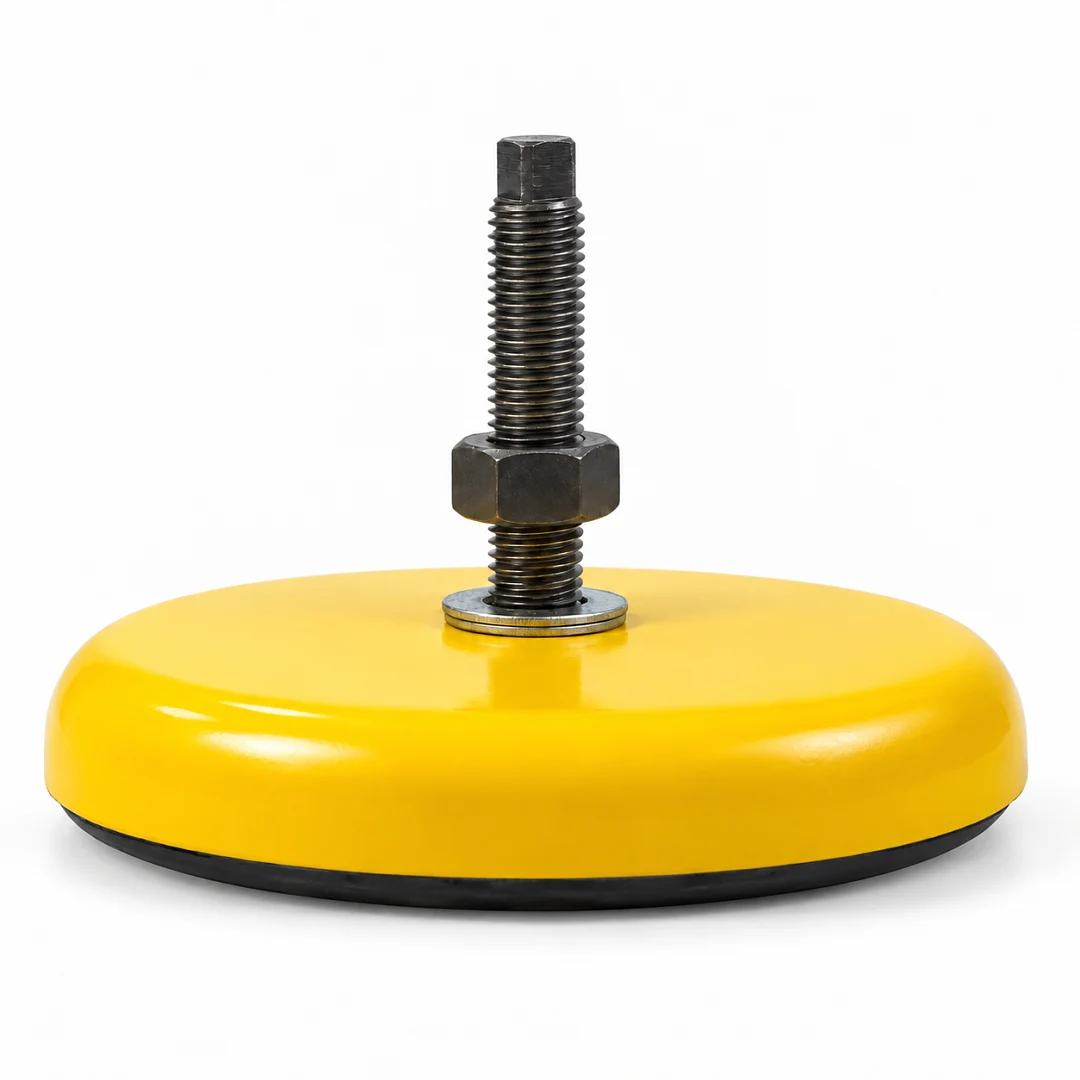

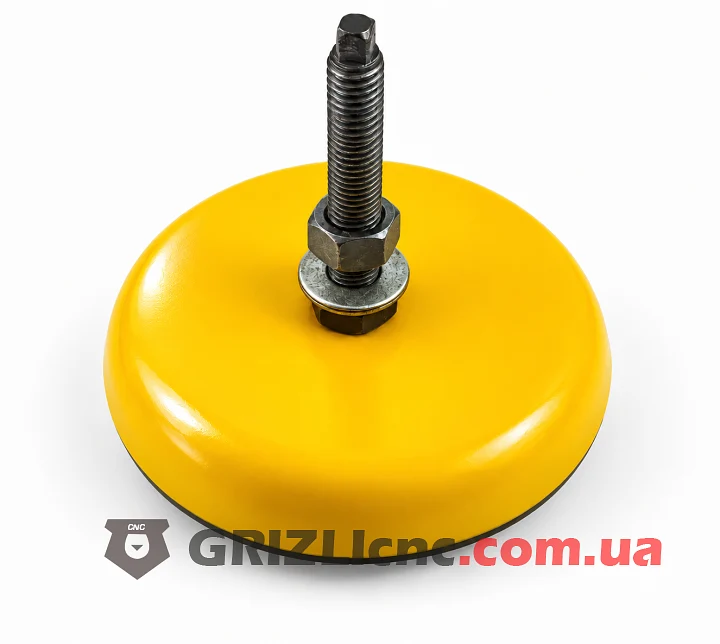

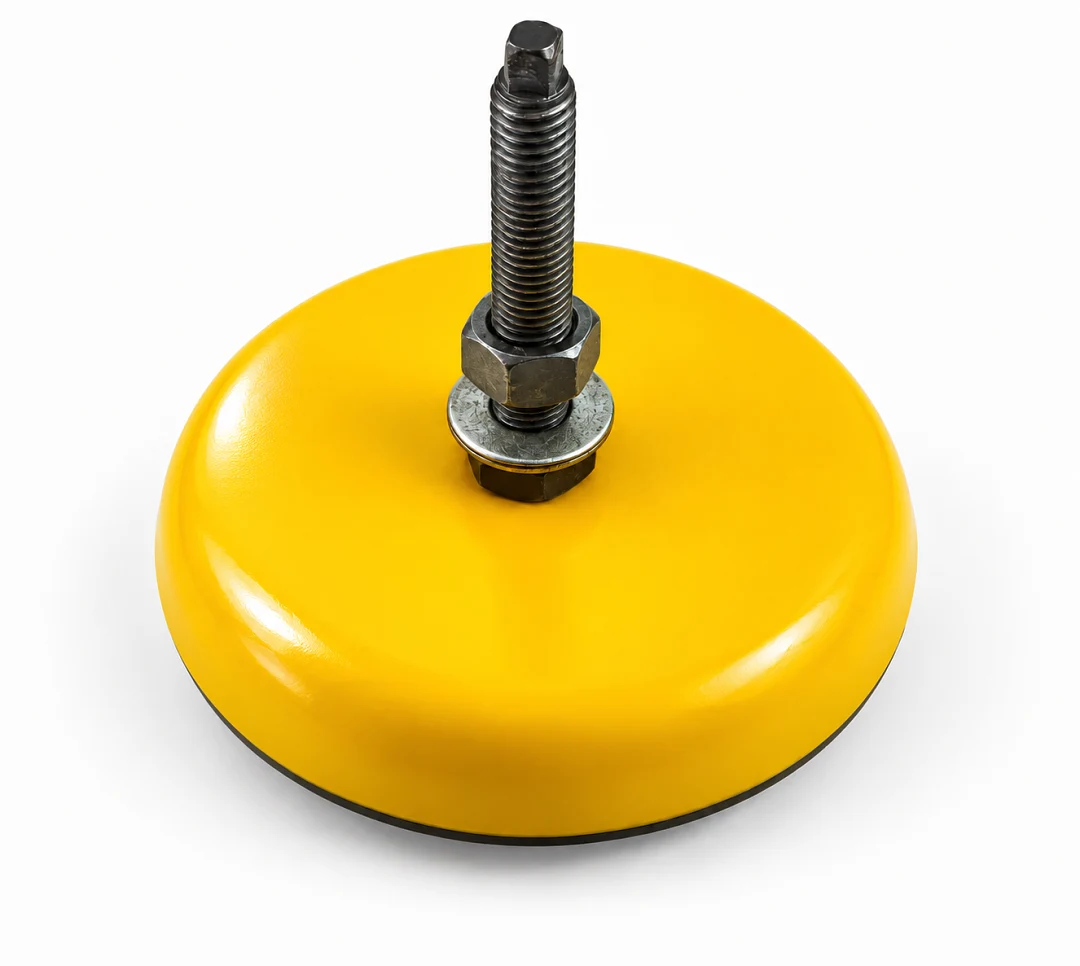

Розбір на прикладі: Віброопора LME 185мм M20

Для важких фрезерних і токарних верстатів з ЧПУ потрібні посилені рішення. Відмінним прикладом промислового стандарту є Віброопора LME 185мм M20.

Розглянемо її технічні характеристики та їх значення на практиці:

• Максимальне навантаження — 5000 кг: Чотири такі опори здатні надійно утримувати верстат вагою до 15-20 тонн, що покриває потреби більшості промислових центрів.

• Діаметр підстави — 185 мм: Широка площа контакту забезпечує високу стійкість обладнання навіть при агресивних режимах різання і частих прискореннях порталу.

• Кріплення — M20: Посилена різьба витримує колосальні навантаження на зріз і згин, дозволяючи точно віднивелювати верстат по висоті.

• Вага виробу — 2.75 кг: Массивність самої деталі свідчить про використання якісної товстої сталі і щільного гумового демпфера, здатного протистояти деформації роками.
