Кабель USB A-B підключає контролер верстата з ЧПУ до комп’ютера: вилка USB-A вставляється в комп’ютер, вилка USB-B у контролер. Довжина 1,5 м, кабель екранований, біля одного з роз’ємів стоїть феритовий фільтр.

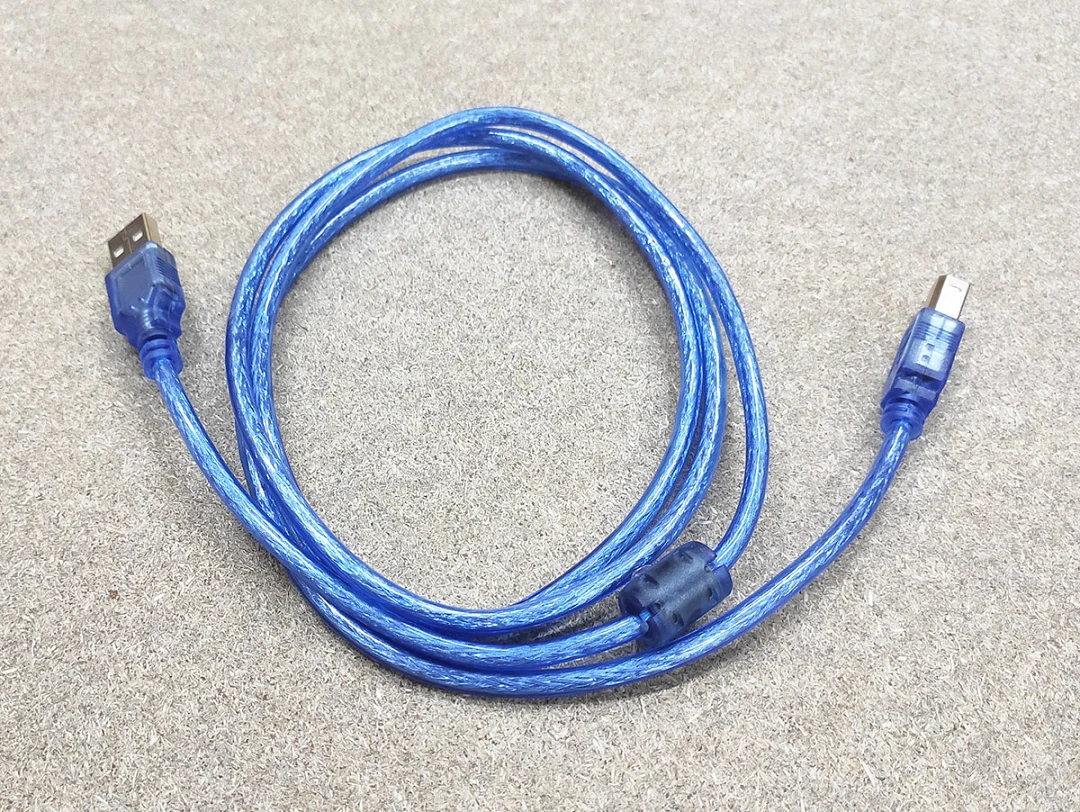

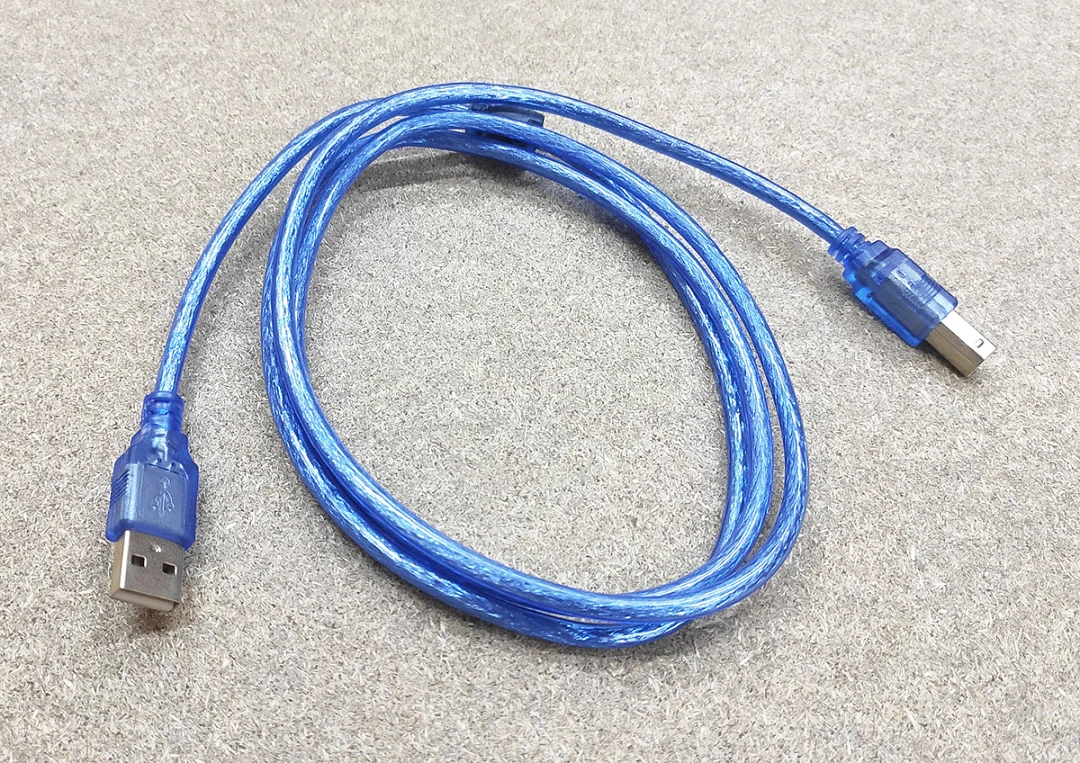

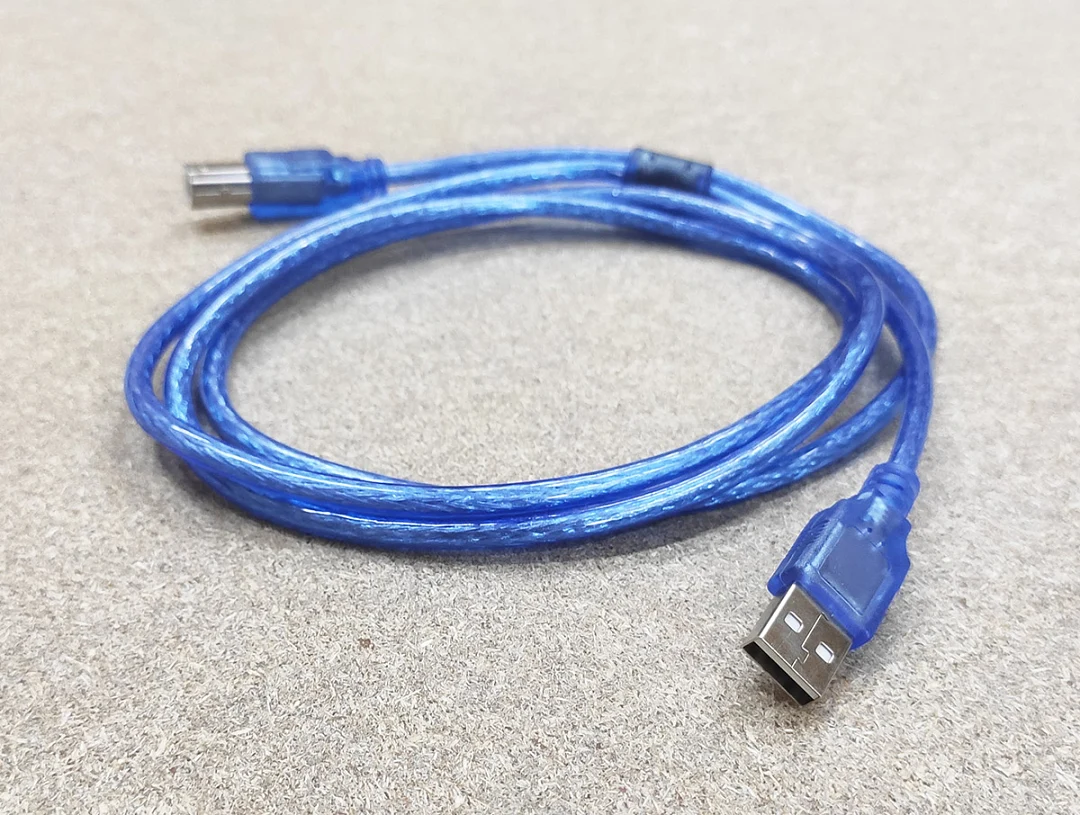

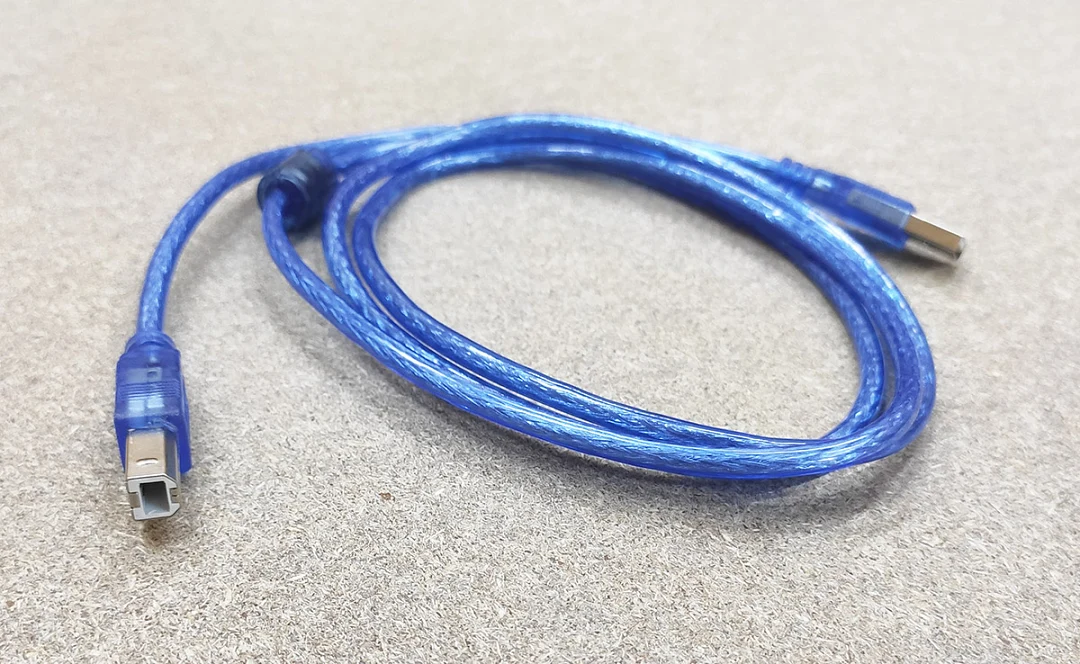

Конструкція
- Синя прозора оболонка кабелю.
- Вилка USB-A на одному кінці, вилка USB-B на іншому.
- Феритовий фільтр в оболонці поруч із роз’ємом.
Навіщо потрібні екран і феритовий фільтр
Шпиндель, частотний перетворювач і драйвери двигунів створюють високочастотні завади. Екран захищає дроти даних від наведень, а феритовий фільтр гасить високочастотні струми на обплетенні й дротах кабелю та знижує ризик обриву зв’язку контролера з комп’ютером під час обробки.
Де застосовують
- Контролери Mach3 USB, плати, сумісні з Arduino Uno, контролери DSP та інші пристрої з роз’ємом USB-B.
Рекомендації
- Прокладайте кабель окремо від силових кабелів шпинделя й двигунів.
- Якщо зв’язок зникає при ввімкненні шпинделя, додайте рознімний феритовий фільтр з боку контролера.
