Кабель USB A-B экранированный 1.5 м с ферритовым фильтром для контроллера станка ЧПУ

Кабель USB A-B подключает контроллер станка с ЧПУ к компьютеру: вилка USB-A вставляется в компьютер, вилка USB-B в контроллер. Длина 1,5 м, кабель экранированный, у одного из разъёмов стоит ферритовый фильтр.

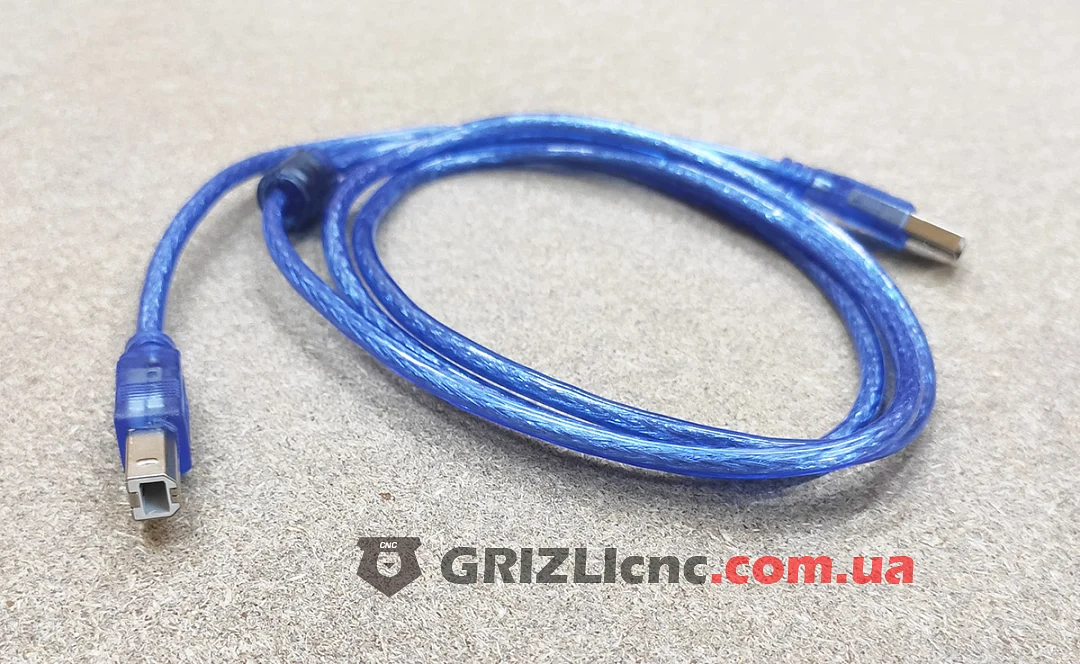

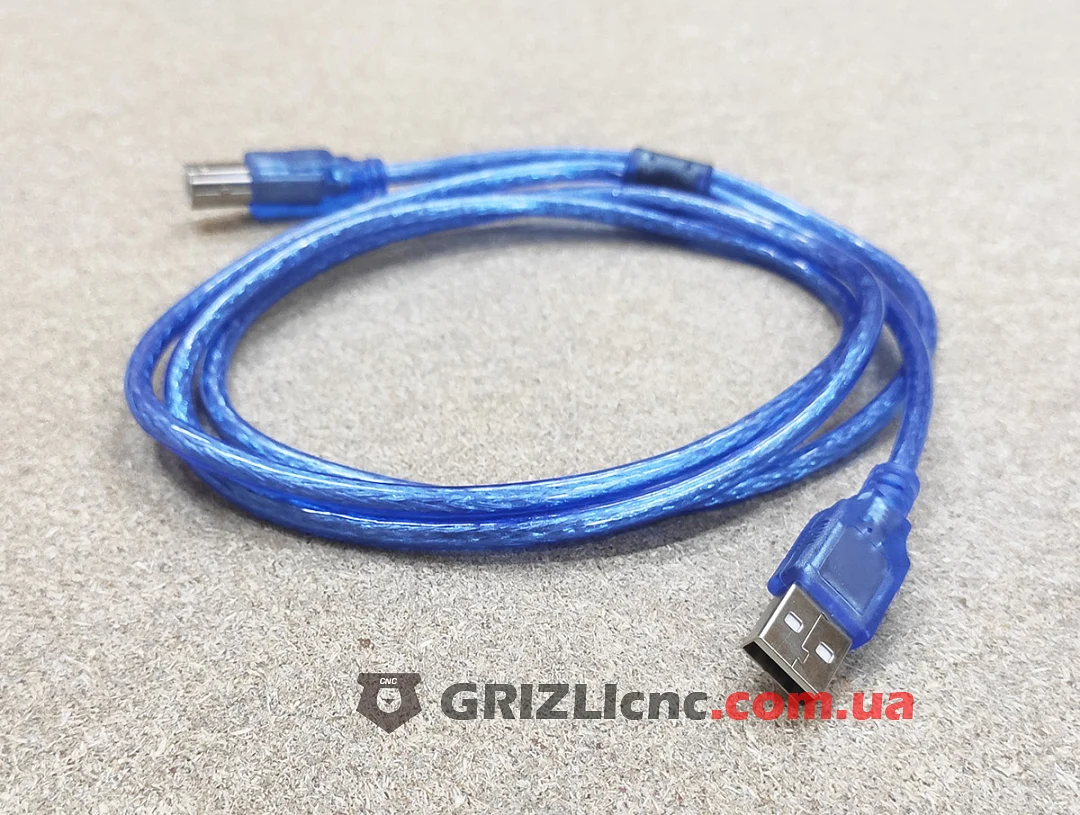

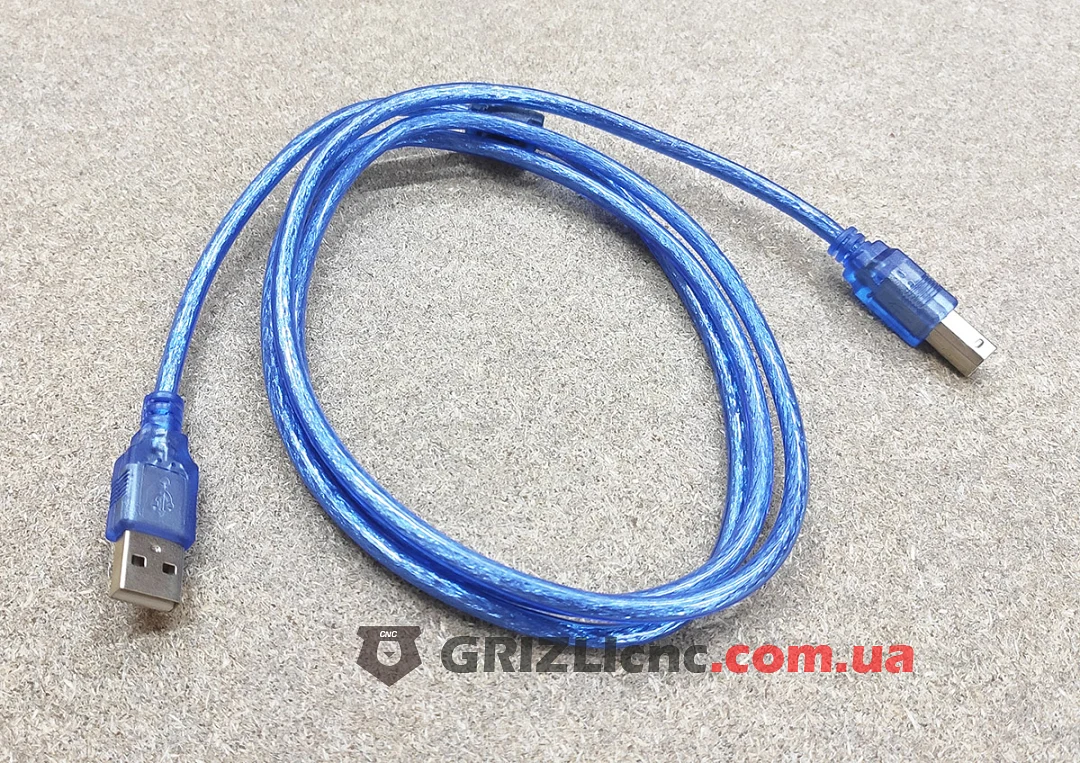

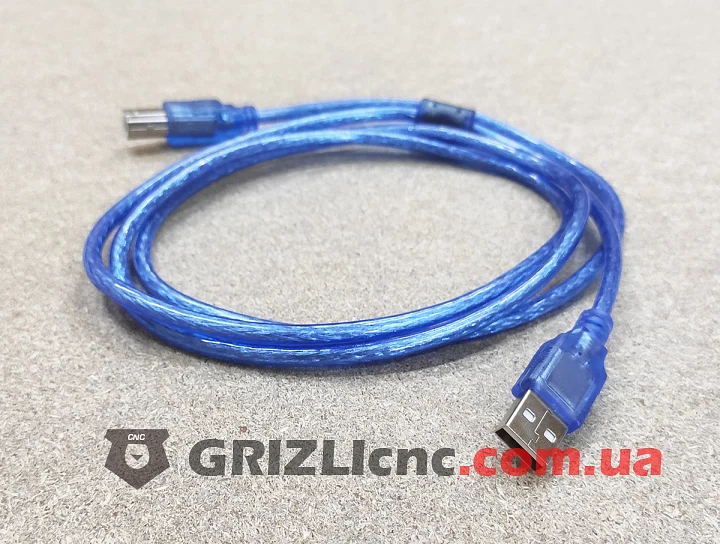

Конструкция

• Синяя прозрачная оболочка кабеля.
• Вилка USB-A на одном конце, вилка USB-B на другом.

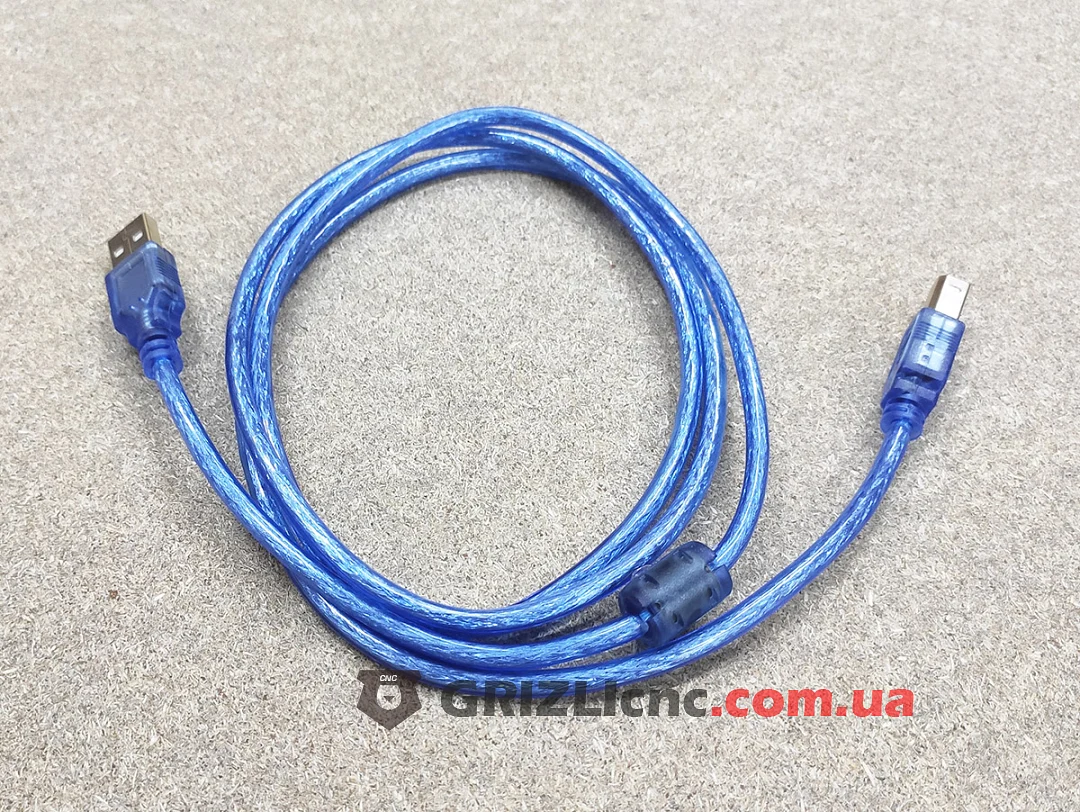

• Ферритовый фильтр в оболочке рядом с разъёмом.

Зачем нужны экран и ферритовый фильтр

Шпиндель, частотный преобразователь и драйверы двигателей создают высокочастотные помехи. Экран защищает провода данных от наводок, а ферритовый фильтр гасит высокочастотные токи на оплётке и проводах кабеля и снижает риск обрыва связи контроллера с компьютером во время обработки.

Где применяют

• Контроллеры Mach3 USB, платы, совместимые с Arduino Uno, контроллеры DSP и другие устройства с разъёмом USB-B.

Рекомендации

• Прокладывайте кабель отдельно от силовых кабелей шпинделя и двигателей.
• Если связь пропадает при включении шпинделя, добавьте разъёмный ферритовый фильтр со стороны контроллера.
