Контролер Trocen AWC708S для лазерного верстата CO2

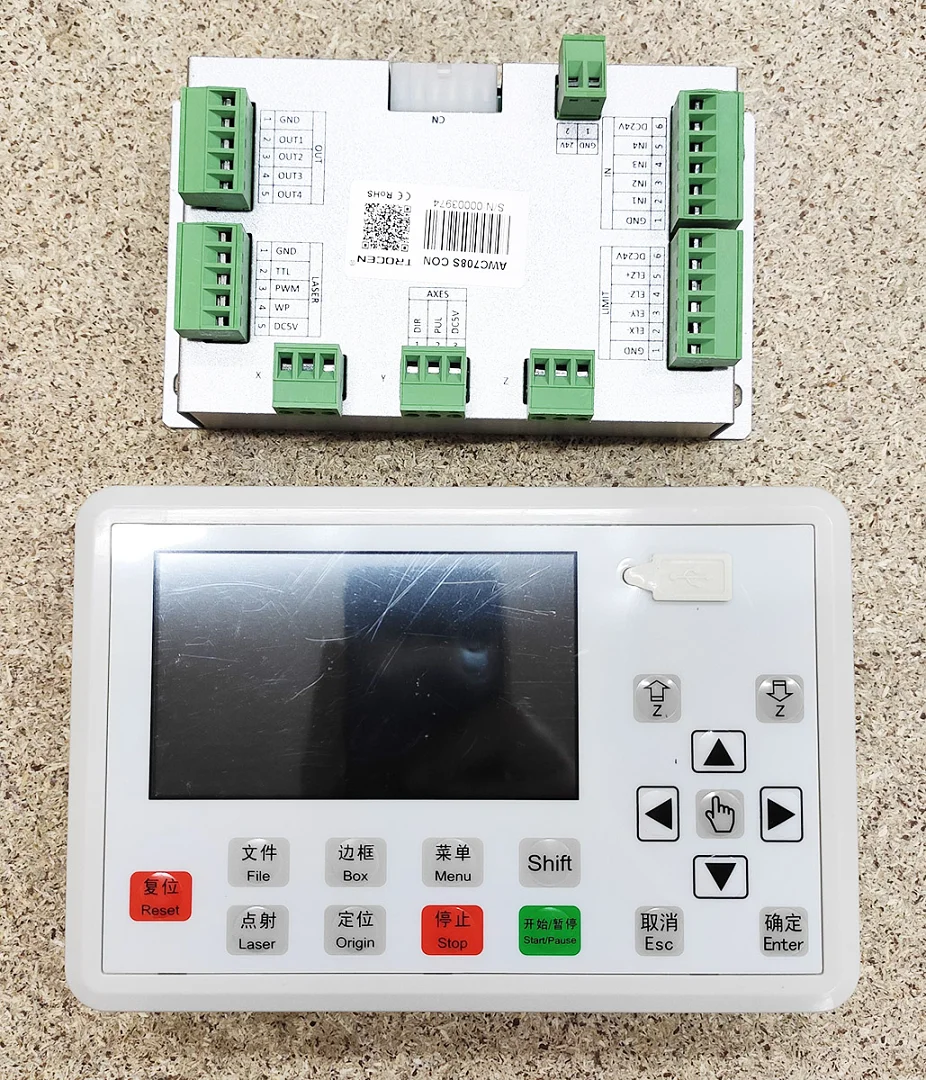

Контролер Trocen AWC708S виробництва Shenzhen Trocen Automation Technology призначений для верстатів лазерного різання і гравіювання з однією лазерною головкою. Система складається з панелі керування з кольоровим TFT дисплеєм 4,3 дюйма і плати підключення. На наліпках панелі та плати вказані AWC708S, TROCEN, CE і RoHS.

Дані виробника

• Живлення: DC 24 В, 3 А.
• Осі: X, Y, Z.
• Одна лазерна головка.
• Підтримувані лазери: CO2 і RF.
• Універсальні входи: 4, універсальні виходи: 4.
• Передавання завдань: USB, мережа, флеш-накопичувач.
• 32-бітний процесор і вбудований годинник.
• Перегляд файлів із флеш-накопичувача і налаштування параметрів без комп’ютера.
• Відображення траєкторії лазерної головки в реальному часі.
• Повна оптронна розв’язка, захист від завад і статичної електрики.
• Продовження різання з точки зупинки після вимкнення живлення.
• Дев’ять мов інтерфейсу, серед них російська та англійська.
• Програма для підготовки завдань: LaserCAD.

Клеми плати підключення

• Живлення: GND і 24V.
• LASER: GND, TTL (ввімкнення лазера), PWM (сигнал потужності 0-5 В), WP (захист за водою), DC5V (вихід 5 В).
• X, Y, Z: DIR (напрямок), PUL (імпульси), DC5V для драйверів крокових або серводвигунів.
• LIMIT: GND, ELX-, ELY-, ELZ-, ELZ+ (кінцеві вимикачі), DC24V.
• IN: GND, IN1 (захист відкритої кришки), IN2 (педаль), IN3 і IN4 (резерв), DC24V.
• OUT: GND, OUT1 (обдув протягом усієї роботи), OUT2 (обдув при ввімкненому лазері), OUT3 і OUT4 (резерв).
• CN: роз’єм кабелю зв’язку з панеллю.

Панель керування

• Кнопки Reset, File, Box, Menu, Shift, Laser, Origin, Stop, Start/Pause, Esc, Enter, стрілки і дві кнопки Z.
• Кнопка Laser вмикає лазер для перевірки і юстування оптики, кнопка Box обводить робочу область поточного файлу.

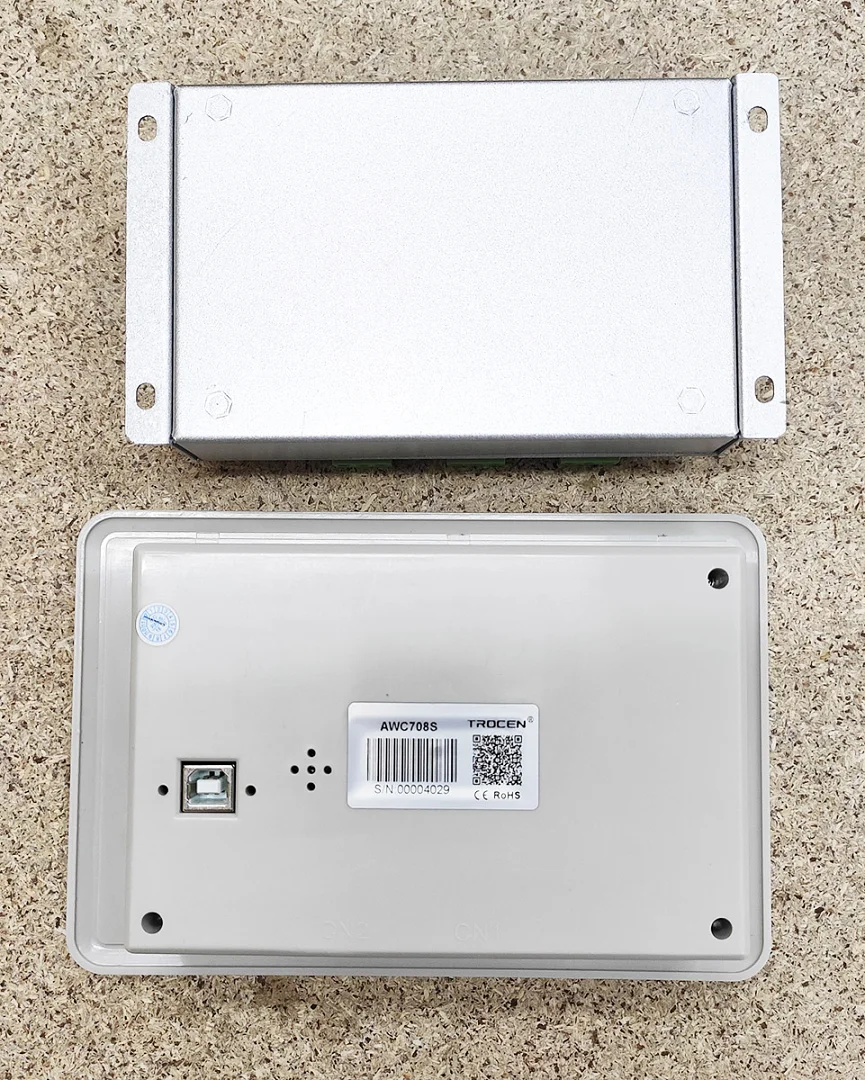

• На лицьовій стороні роз’єм для флеш-накопичувача, на задній стороні роз’єм USB для комп’ютера.

Підключення

• Усі підключення виконуйте при вимкненому живленні.
• Дотримуйтеся полярності живлення 24 В.
• Для скляної трубки CO2 виробник зазначає таку схему: PWM контролера до входу IN блока живлення лазера, TTL до входу L.
• Датчик протоку води підключайте або до WP контролера, або до P блока живлення лазера, лише до одного з них.
