Контроллер Trocen AWC708S для лазерного станка CO2

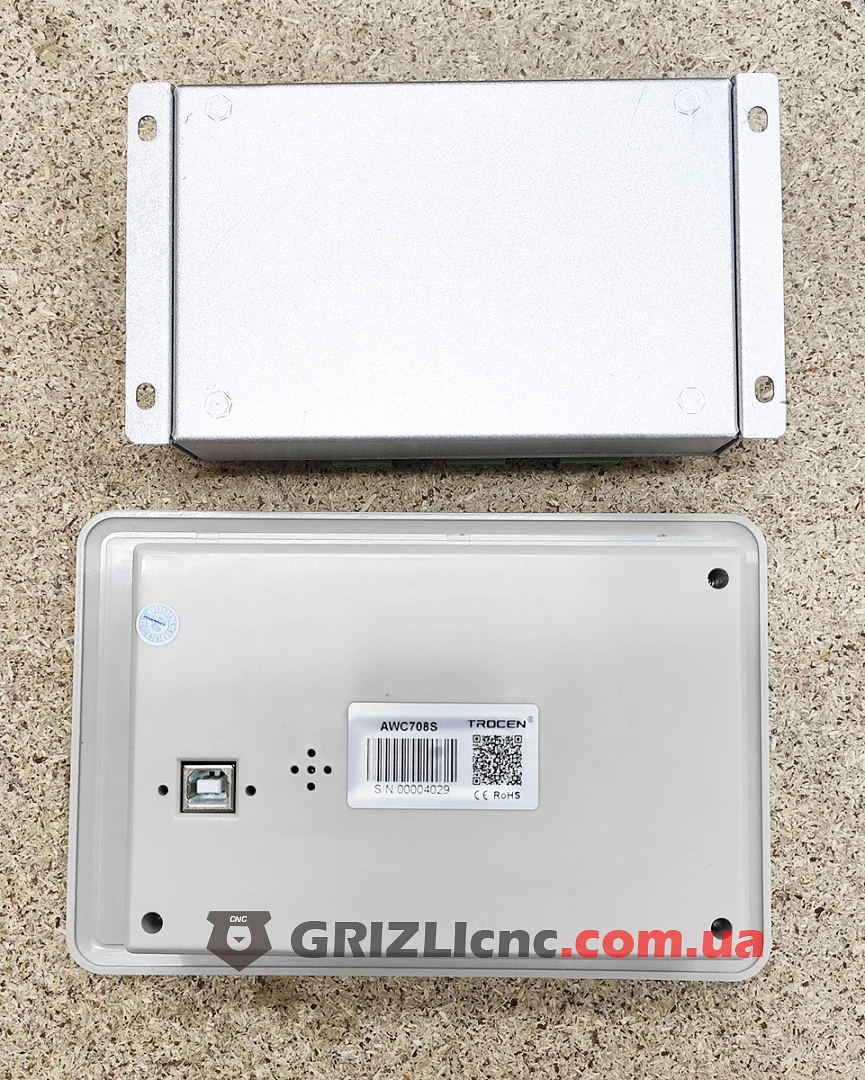

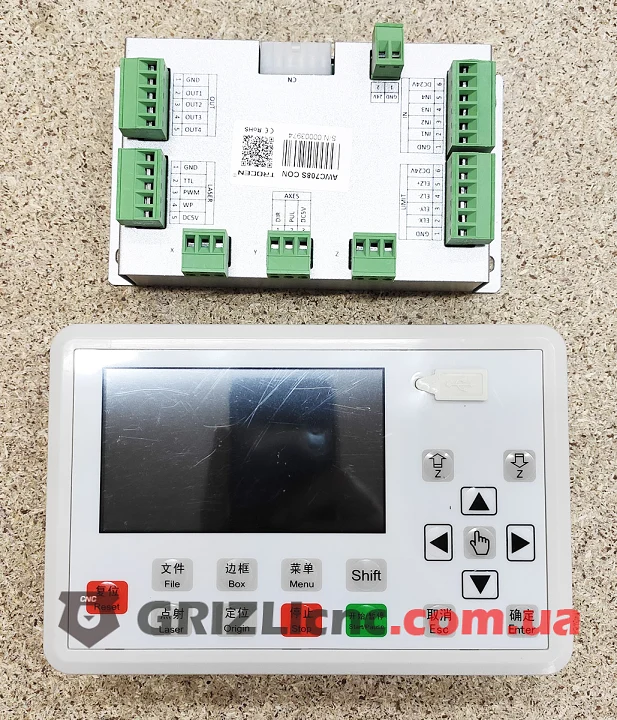

Контроллер Trocen AWC708S производства Shenzhen Trocen Automation Technology предназначен для станков лазерной резки и гравировки с одной лазерной головкой. Система состоит из панели управления с цветным TFT дисплеем 4.3 дюйма и платы подключения. На наклейках панели и платы указаны AWC708S, TROCEN, CE и RoHS.

Данные производителя

• Питание: DC 24 В, 3 А.
• Оси: X, Y, Z.
• Одна лазерная головка.
• Поддерживаемые лазеры: CO2 и RF.
• Универсальные входы: 4, универсальные выходы: 4.
• Передача заданий: USB, сеть, флеш-накопитель.
• 32-битный процессор и встроенные часы.
• Просмотр файлов с флеш-накопителя и настройка параметров без компьютера.
• Отображение траектории лазерной головки в реальном времени.
• Полная оптронная развязка, защита от помех и статического электричества.
• Продолжение резки с точки остановки после отключения питания.
• Девять языков интерфейса, в том числе русский и английский.
• Программа для подготовки заданий: LaserCAD.

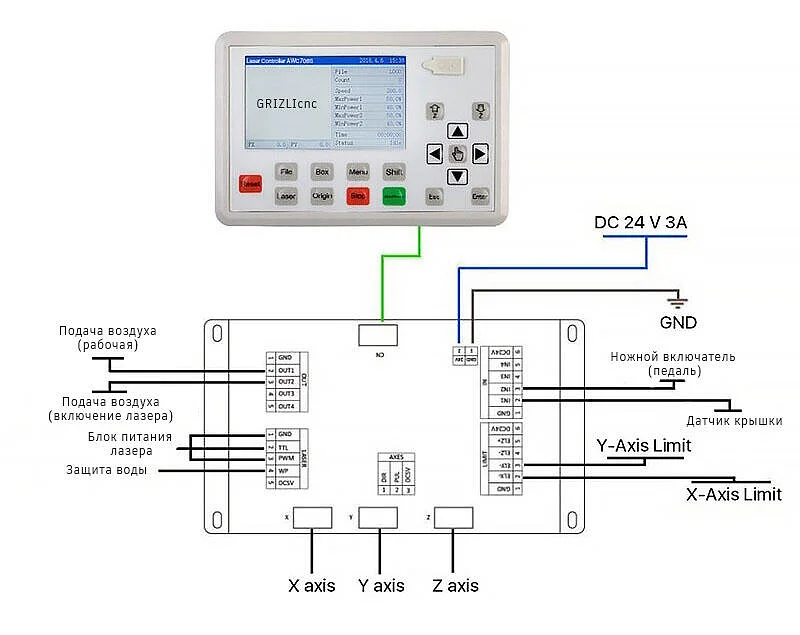

Клеммы платы подключения

• Питание: GND и 24V.
• LASER: GND, TTL (включение лазера), PWM (сигнал мощности 0-5 В), WP (защита по воде), DC5V (выход 5 В).
• X, Y, Z: DIR (направление), PUL (импульсы), DC5V для драйверов шаговых или серводвигателей.
• LIMIT: GND, ELX-, ELY-, ELZ-, ELZ+ (концевики), DC24V.
• IN: GND, IN1 (защита открытой крышки), IN2 (педаль), IN3 и IN4 (резерв), DC24V.
• OUT: GND, OUT1 (обдув во время всей работы), OUT2 (обдув при включённом лазере), OUT3 и OUT4 (резерв).
• CN: разъём кабеля связи с панелью.

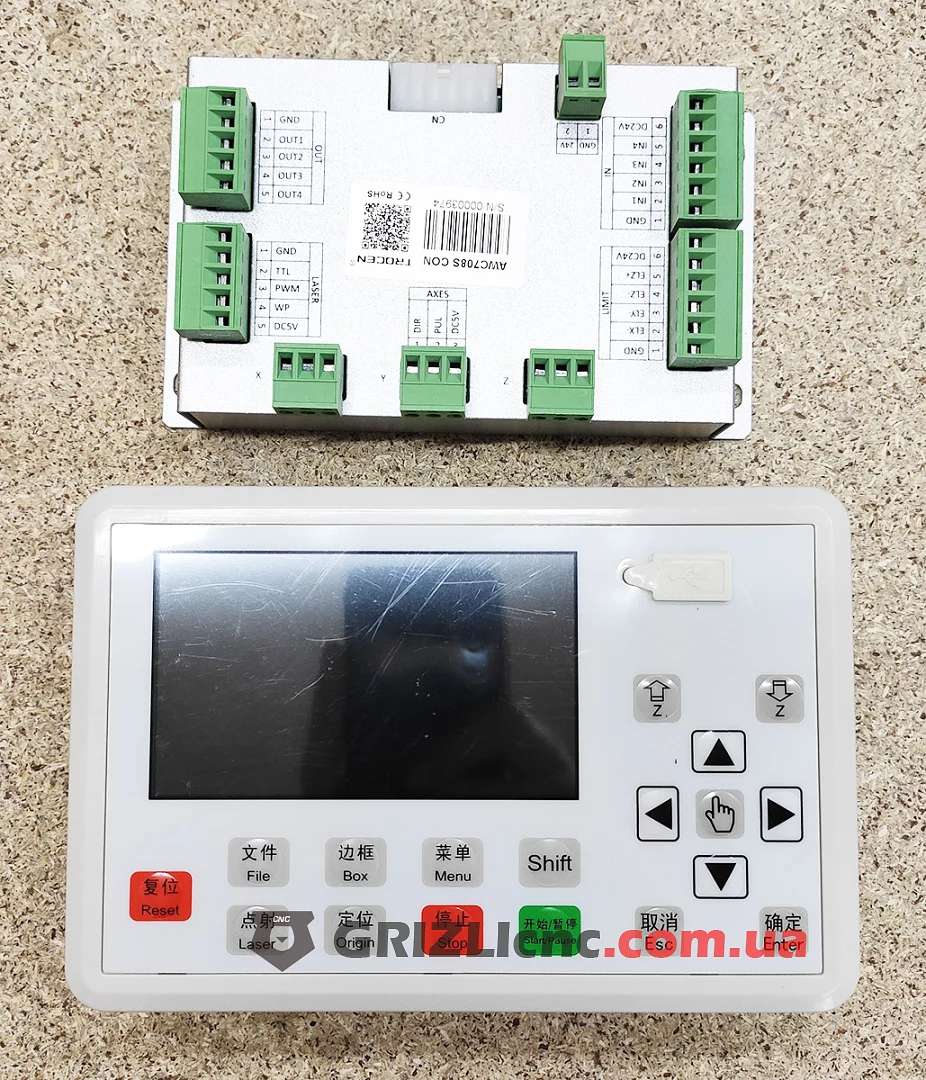

Панель управления

• Кнопки Reset, File, Box, Menu, Shift, Laser, Origin, Stop, Start/Pause, Esc, Enter, стрелки и две кнопки Z.
• Кнопка Laser включает лазер для проверки и юстировки оптики, кнопка Box обводит рабочую область текущего файла.
• На лицевой стороне разъём для флеш-накопителя, на задней стороне разъём USB для компьютера.

Подключение

• Все подключения выполняйте при отключённом питании.
• Соблюдайте полярность питания 24 В.

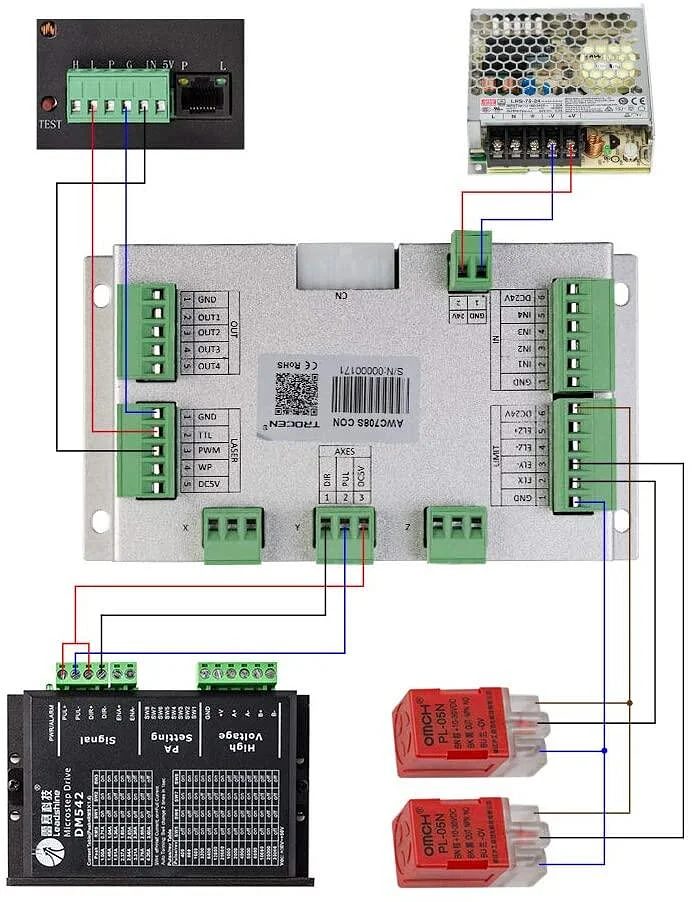

• Для стеклянной трубки CO2 производитель указывает такую схему: PWM контроллера к входу IN блока питания лазера, TTL к входу L.
• Датчик протока воды подключайте либо к WP контроллера, либо к P блока питания лазера, только к одному из них.
