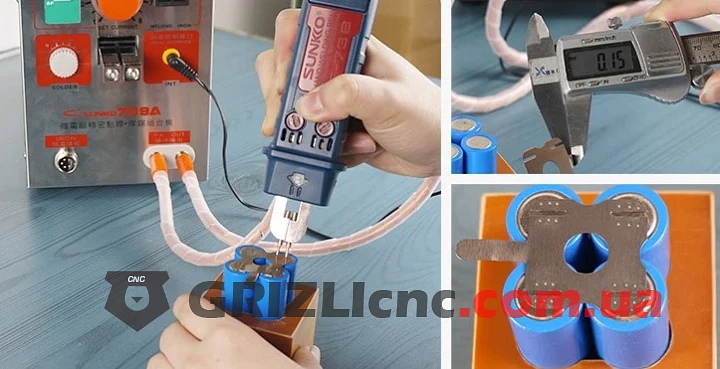

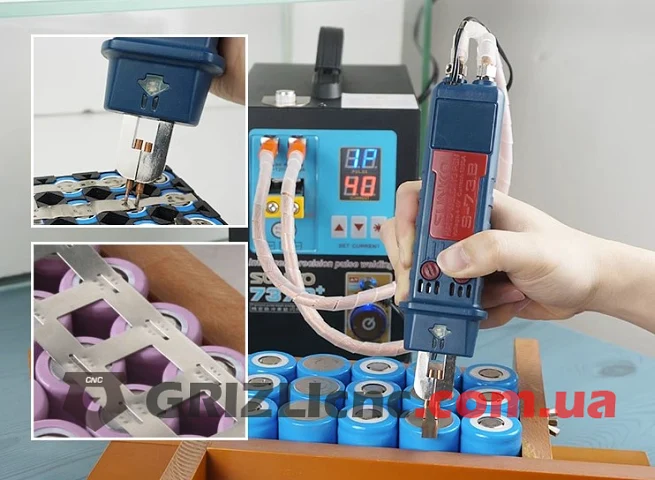

Виносна ручка 73B для апарата точкового контактного зварювання. Вона переносить зварювальні електроди з корпусу апарата в руку: зварювання виконують, притискаючи ручку до деталі, а не підносячи деталь до нерухомих електродів апарата. Такий спосіб зручний при складанні акумуляторних батарей, коли нікелеву стрічку приварюють до виводів циліндричних акумуляторів прямо в зборці.
Конструкція

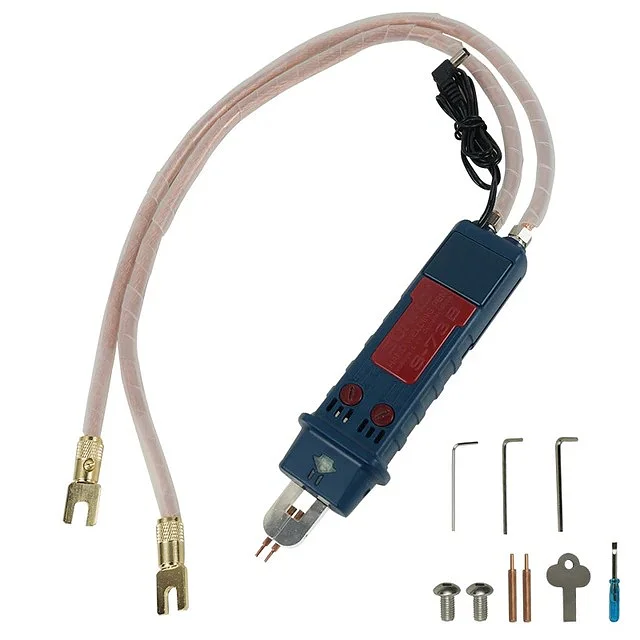

До ручки підходять два мідні силові кабелі в захисному спіральному обплетенні з вилковими наконечниками для підключення до виходів апарата і окремий сигнальний кабель з роз’ємом для підключення до гнізда керування. На кінці ручки стоять два мідні електроди, вони закріплені гвинтами і змінюються при зносі.
Як працює точкове зварювання
Апарат пропускає через два електроди короткий імпульс великого струму. Струм іде через стрічку і вивід акумулятора, у точці контакту метал розігрівається і сплавляється, утворюючи зварну точку. Імпульс короткий, тому акумулятор не встигає прогрітися, як при паянні. Енергію імпульсу задають на апараті під товщину стрічки.
Рекомендації
Притискайте обидва електроди до стрічки з однаковим зусиллям і тримайте ручку перпендикулярно до поверхні: при перекосі струм іде через один електрод, точка виходить слабкою або пропалює стрічку. Режим підбирайте на пробних точках на обрізках тієї ж стрічки. Обгорілі кінчики електродів зачищайте або змінюйте. Наконечники силових кабелів затягуйте щільно: поганий контакт гріється і забирає частину зварювального струму.
