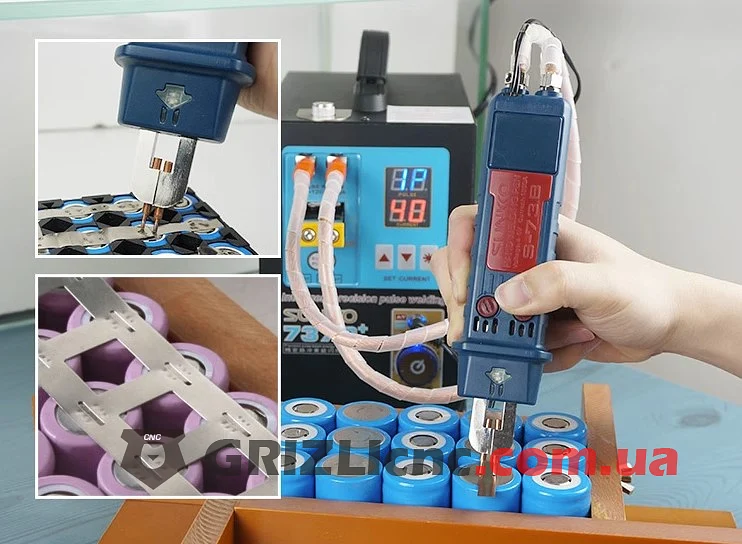

Выносная ручка 73B для аппарата точечной контактной сварки. Она переносит сварочные электроды с корпуса аппарата в руку: сварку выполняют, прижимая ручку к детали, а не поднося деталь к неподвижным электродам аппарата. Такой способ удобен при сборке аккумуляторных батарей, когда никелевую ленту приваривают к выводам цилиндрических аккумуляторов прямо в сборке.
Конструкция

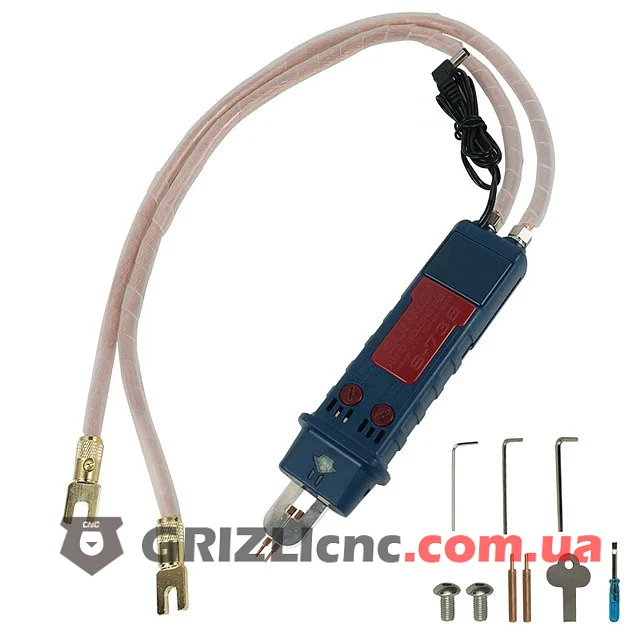

К ручке подходят два медных силовых кабеля в защитной спиральной оплётке с вилочными наконечниками для подключения к выходам аппарата и отдельный сигнальный кабель с разъёмом для подключения к гнезду управления. На конце ручки стоят два медных электрода, они закреплены винтами и меняются при износе.
Как работает точечная сварка
Аппарат пропускает через два электрода короткий импульс большого тока. Ток идёт через ленту и вывод аккумулятора, в точке контакта металл разогревается и сплавляется, образуя сварную точку. Импульс короткий, поэтому аккумулятор не успевает прогреться, как при пайке. Энергию импульса задают на аппарате под толщину ленты.
Рекомендации

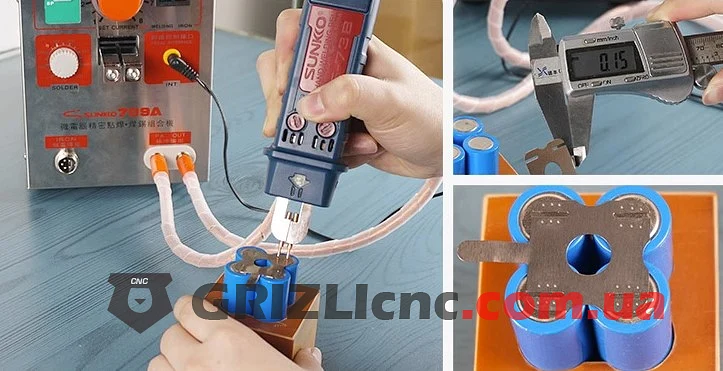

Прижимайте оба электрода к ленте с одинаковым усилием и держите ручку перпендикулярно поверхности: при перекосе ток идёт через один электрод, точка получается слабой или прожигает ленту. Режим подбирайте на пробных точках на обрезках той же ленты. Обгоревшие кончики электродов зачищайте или меняйте. Наконечники силовых кабелей затягивайте плотно: плохой контакт греется и забирает часть сварочного тока.
