A300+ це пневматичний апарат точкового контактного зварювання для складання акумуляторних батарей: ним приварюють нікелеву стрічку до виводів циліндричних акумуляторів. Максимальна потужність зварювання 6 кВт, зварювальний струм до 1200 А, зварювальна напруга до 6 В, кількість імпульсів від 1 до 5. Живлення 220 В 50 Гц.
Що таке пневматичний апарат точкового зварювання
Під час точкового зварювання два електроди притискають стрічку до виводу акумулятора, і через місце контакту проходить короткий імпульс великого струму. Метал у точці контакту розігрівається і сплавляється, а сам акумулятор не встигає нагрітися, тому для складання батарей застосовують саме цей спосіб, а не паяння. У пневматичному апараті електроди притискає повітряний циліндр, а не рука оператора, тому зусилля притиску однакове для кожної точки. Максимальний тиск зварювання 1.5 кг.
Конструкція

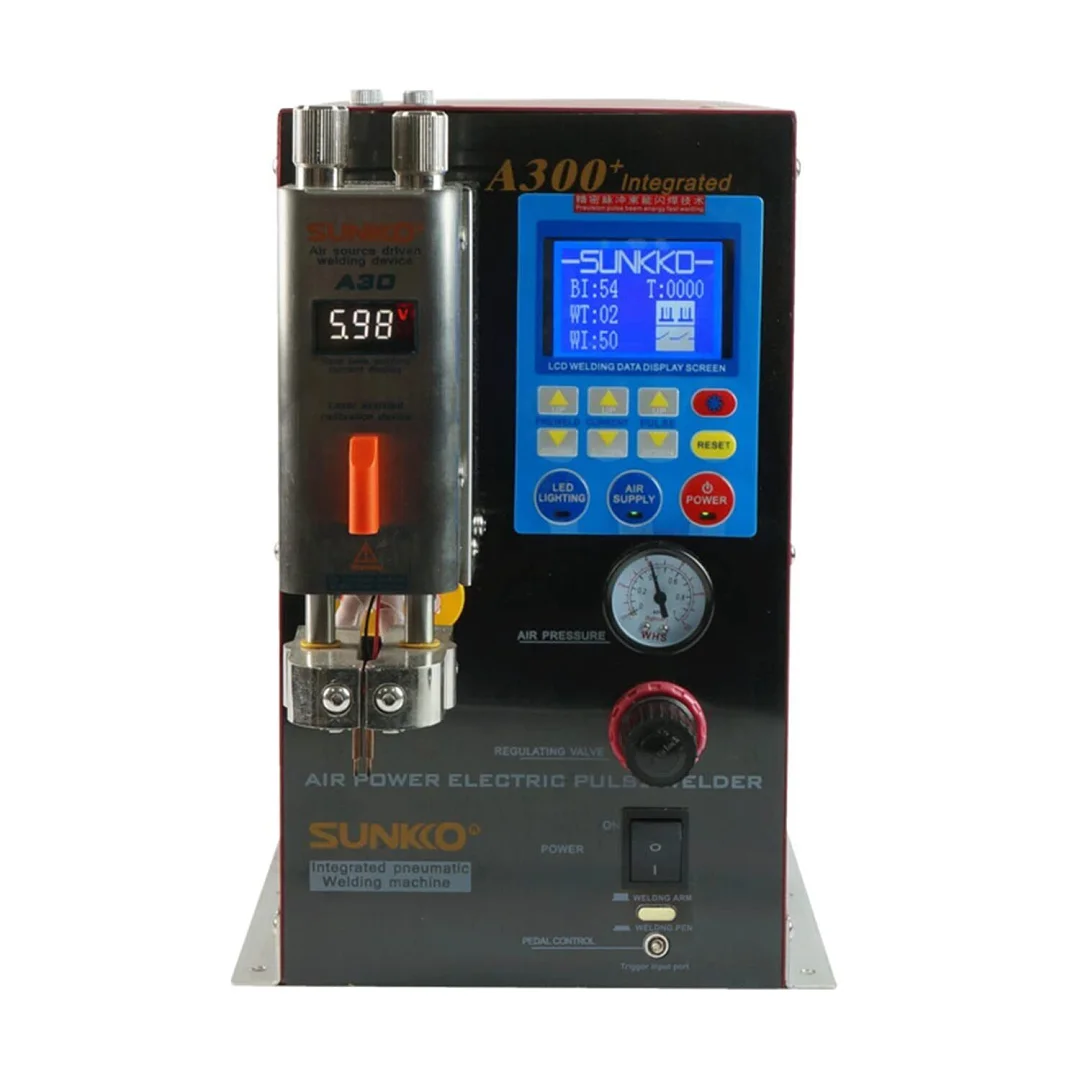

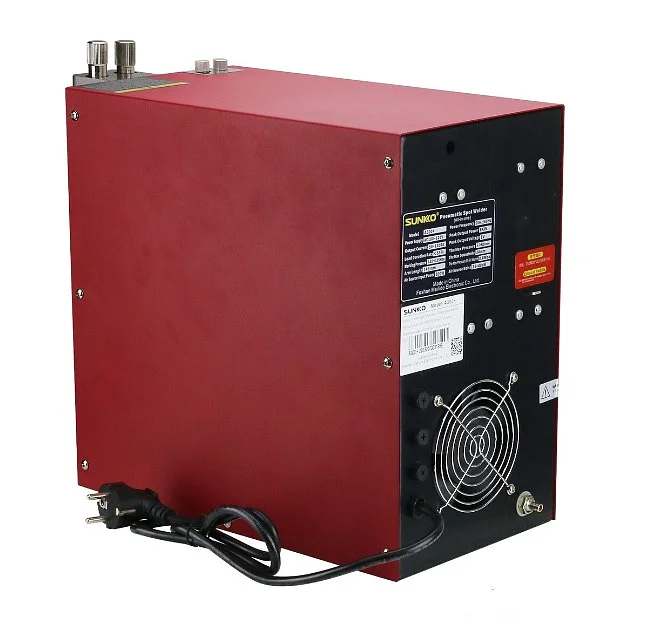

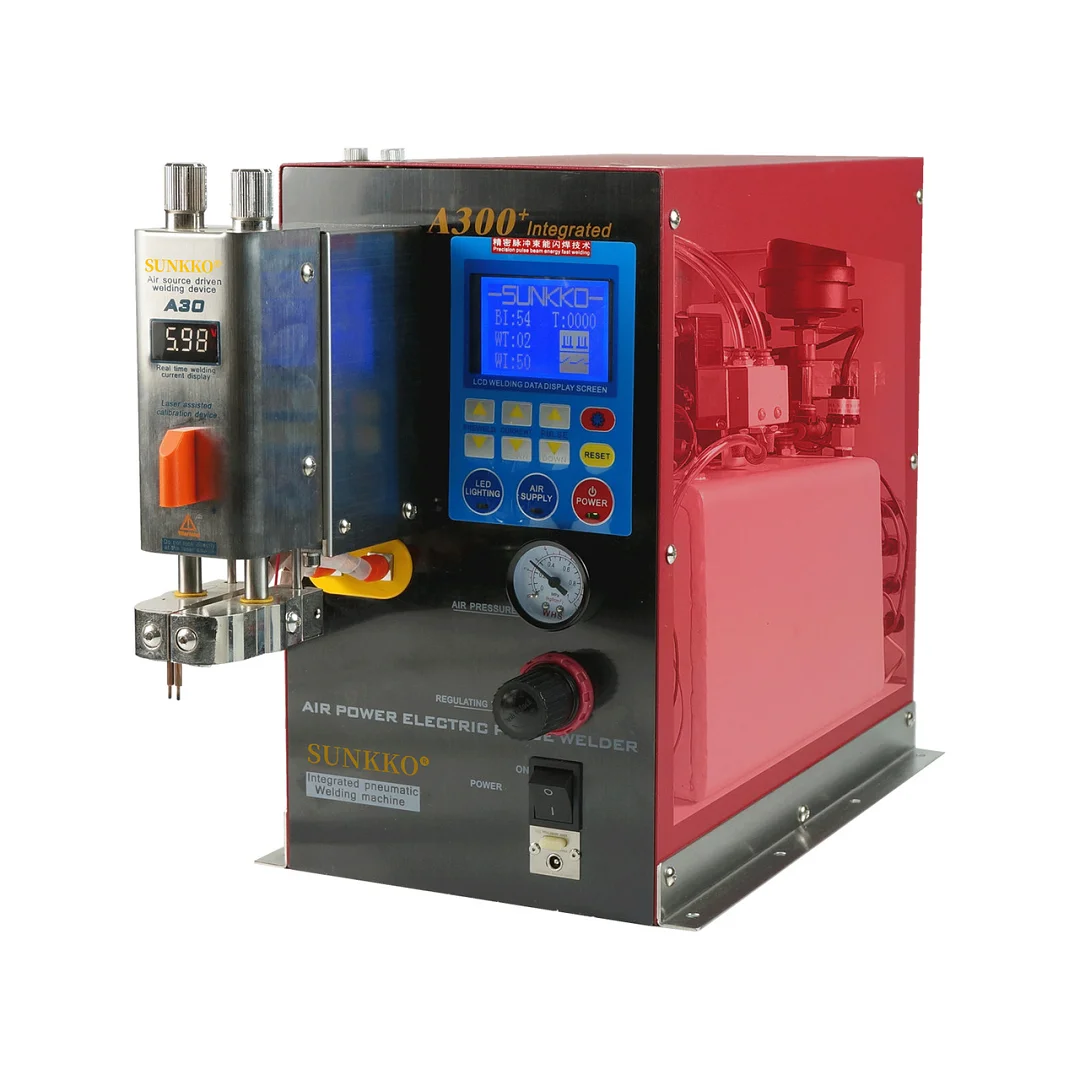

Повітряний компресор вбудований у корпус, окрема пневмолінія не потрібна: подачу повітря вмикають кнопкою на панелі. Тиск контролюють за манометром і налаштовують регулювальним клапаном. Зварювальна головка встановлена на передній панелі, у неї два мідні електроди в затискачах, цифровий індикатор, який показує параметри зварювання в реальному часі, і лазерний покажчик для наведення електродів на точку зварювання. Ззаду на корпусі вентилятор охолодження і мережевий кабель.
Керування
Параметри зварювання виводяться на LCD-дисплей і задаються кнопками на панелі: струм і кількість імпульсів змінюють кнопками вгору і вниз, поруч кнопка RESET. Окремі кнопки вмикають підсвічування робочої зони і подачу повітря. Перемикач вибирає, чим виконувати зварювання: стаціонарною головкою апарата чи виносною ручкою. Роз’єм PEDAL CONTROL служить для підключення педалі запуску.
Для яких завдань
Апарат розрахований на серійне складання літієвих батарей з циліндричних елементів. Пневмопритиск і запуск педаллю звільняють руки оператора: збірку підводять під електроди, а зварювання запускають натисканням педалі, що прискорює роботу на великих збірках.
Рекомендації
- Починайте з малого струму та одного імпульсу і підвищуйте струм, доки точка не триматиметься без відриву стрічки.
- Перевіряйте режим на обрізку стрічки та старому акумуляторі перед зварюванням робочої збірки.
- Тримайте тиск за манометром сталим: за слабкого притиску точка пропалюється, за сильного зварювання виходить слабким.
- Зачищайте і правте торці електродів: забруднені електроди дають нестабільні точки.
- Не перекривайте вентилятор на задній панелі під час серійної роботи.
