A300+ это пневматический аппарат точечной контактной сварки для сборки аккумуляторных батарей: им приваривают никелевую ленту к выводам цилиндрических аккумуляторов. Максимальная мощность сварки 6 кВт, сварочный ток до 1200 А, сварочное напряжение до 6 В, число импульсов от 1 до 5. Питание 220 В 50 Гц.
Что такое пневматический аппарат точечной сварки
При точечной сварке два электрода прижимают ленту к выводу аккумулятора, и через место контакта проходит короткий импульс большого тока. Металл в точке контакта разогревается и сплавляется, а сам аккумулятор не успевает нагреться, поэтому для сборки батарей применяют именно этот способ, а не пайку. В пневматическом аппарате электроды прижимает воздушный цилиндр, а не рука оператора, поэтому усилие прижима одинаковое для каждой точки. Максимальное давление сварки 1.5 кг.
Конструкция

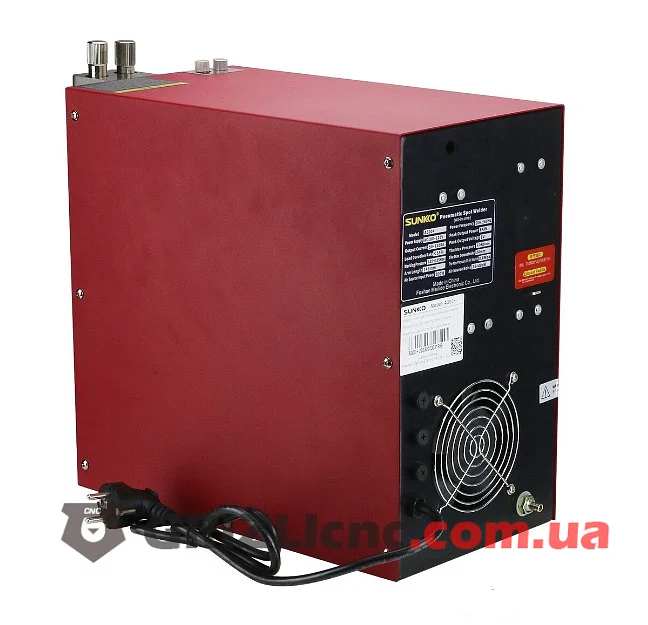

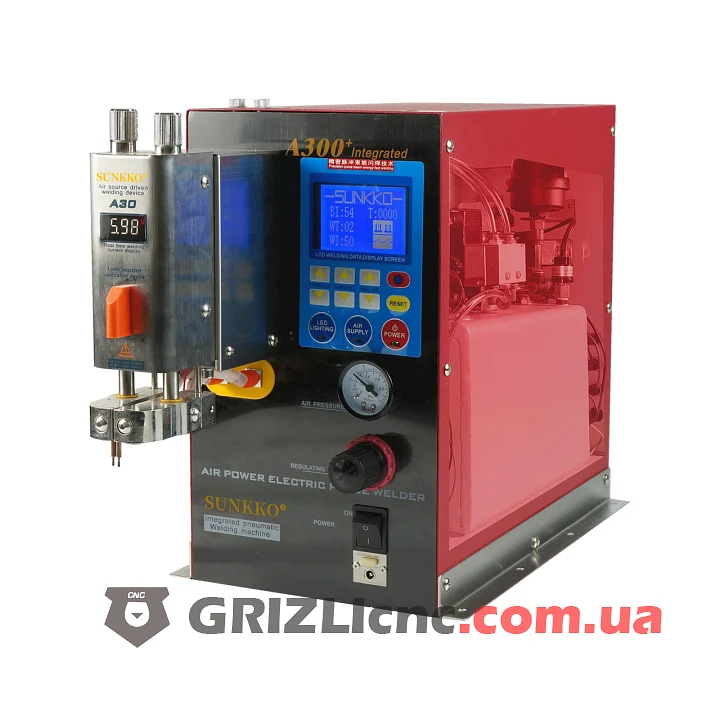

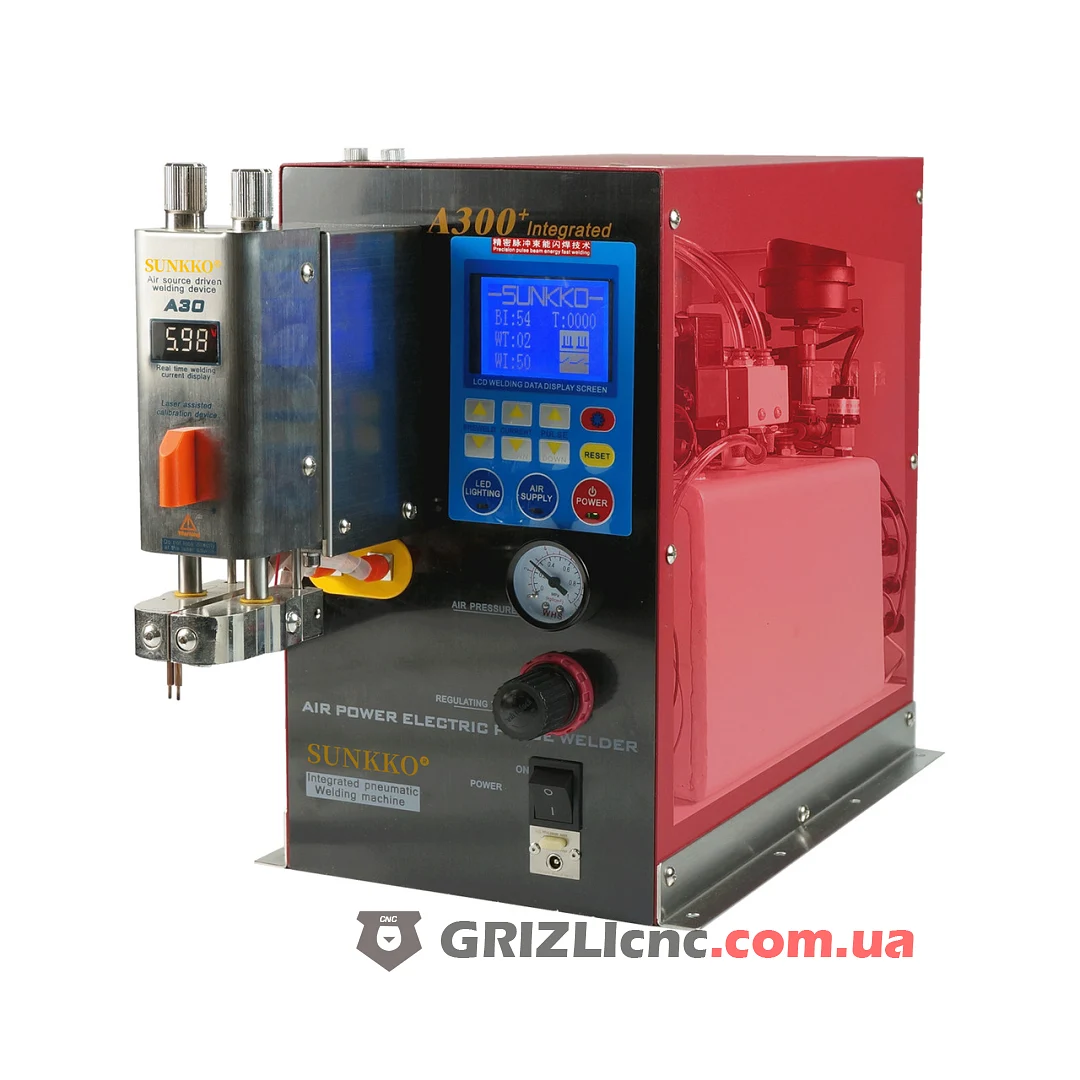

Воздушный компрессор встроен в корпус, отдельная пневмолиния не нужна: подачу воздуха включают кнопкой на панели. Давление контролируют по манометру и настраивают регулировочным клапаном. Сварочная головка установлена на передней панели, у нее два медных электрода в зажимах, цифровой индикатор, который показывает параметры сварки в реальном времени, и лазерный указатель для наведения электродов на точку сварки. Сзади на корпусе вентилятор охлаждения и сетевой кабель.
Управление

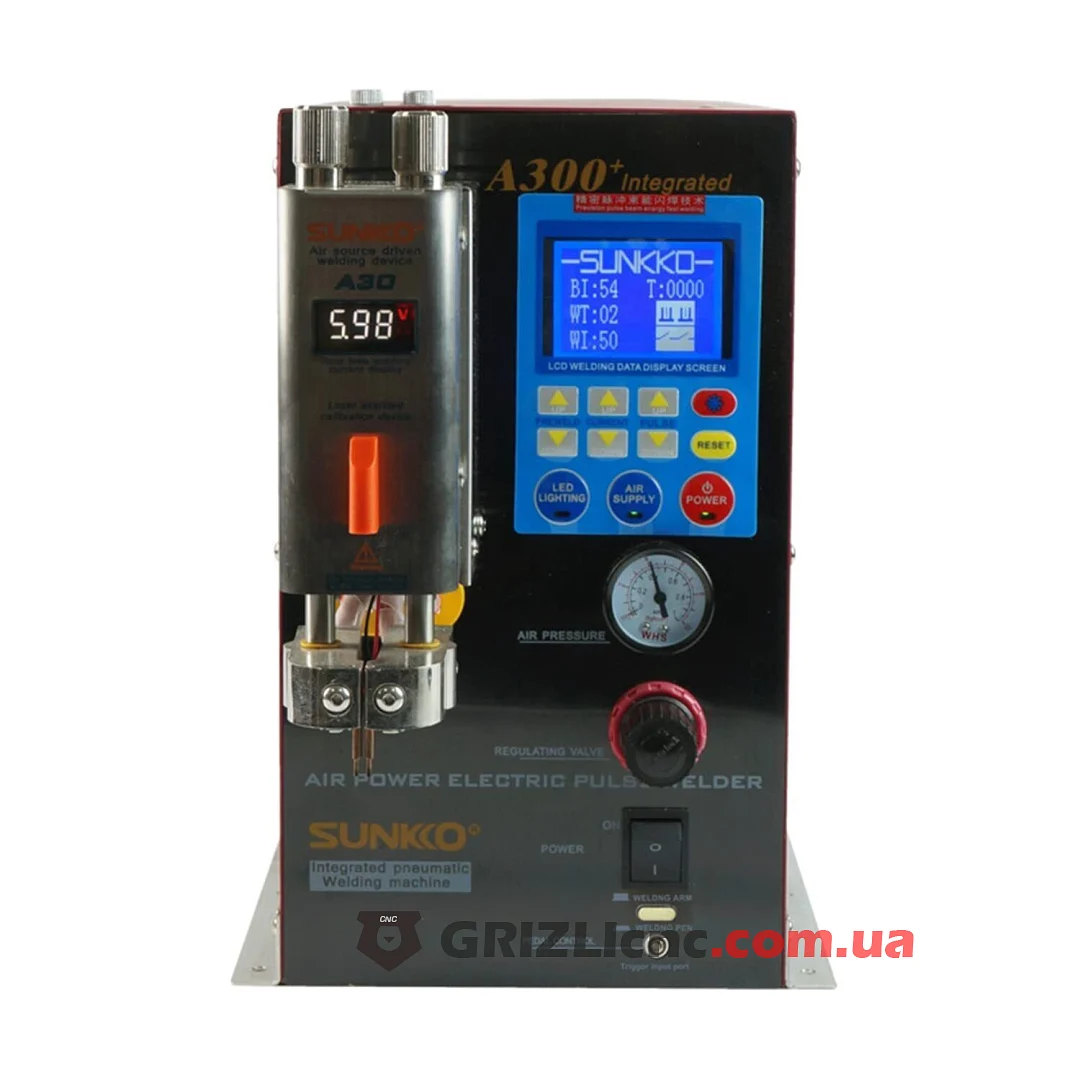

Параметры сварки выводятся на LCD-дисплей и задаются кнопками на панели: ток и число импульсов меняют кнопками вверх и вниз, рядом кнопка RESET. Отдельные кнопки включают подсветку рабочей зоны и подачу воздуха. Переключатель выбирает, чем выполнять сварку: стационарной головкой аппарата или выносной ручкой. Разъем PEDAL CONTROL служит для подключения педали запуска.
Для каких задач
Аппарат рассчитан на серийную сборку литиевых батарей из цилиндрических элементов. Пневмоприжим и запуск педалью освобождают руки оператора: сборку подводят под электроды, а сварку запускают нажатием педали, что ускоряет работу на больших сборках.
Рекомендации
- Начинайте с малого тока и одного импульса и повышайте ток, пока точка не будет держаться без отрыва ленты.
- Проверяйте режим на обрезке ленты и старом аккумуляторе перед сваркой рабочей сборки.
- Держите давление по манометру постоянным: при слабом прижиме точка прожигается, при сильном сварка получается слабой.
- Зачищайте и правьте торцы электродов: загрязненные электроды дают нестабильные точки.
- Не перекрывайте вентилятор на задней панели при серийной работе.
