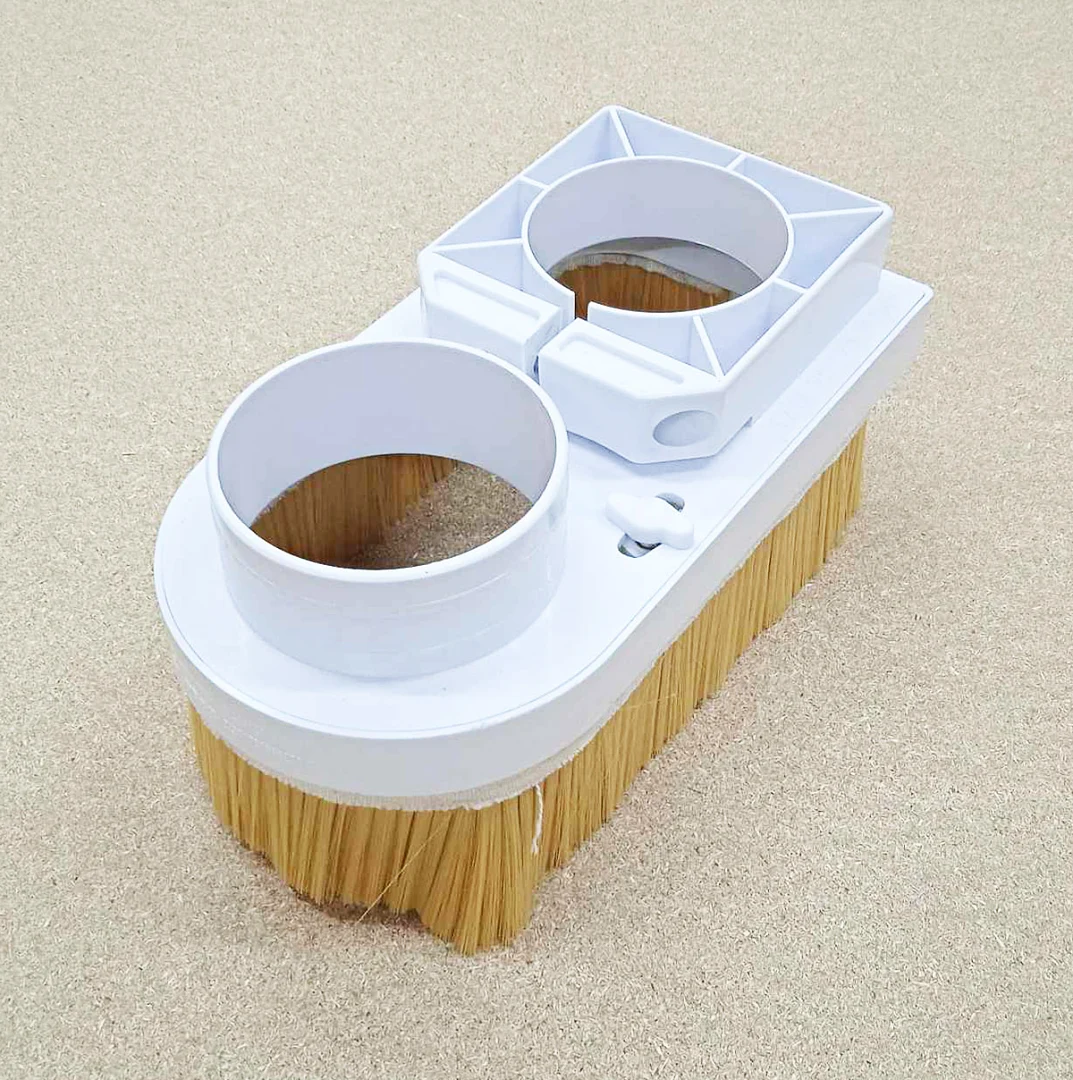

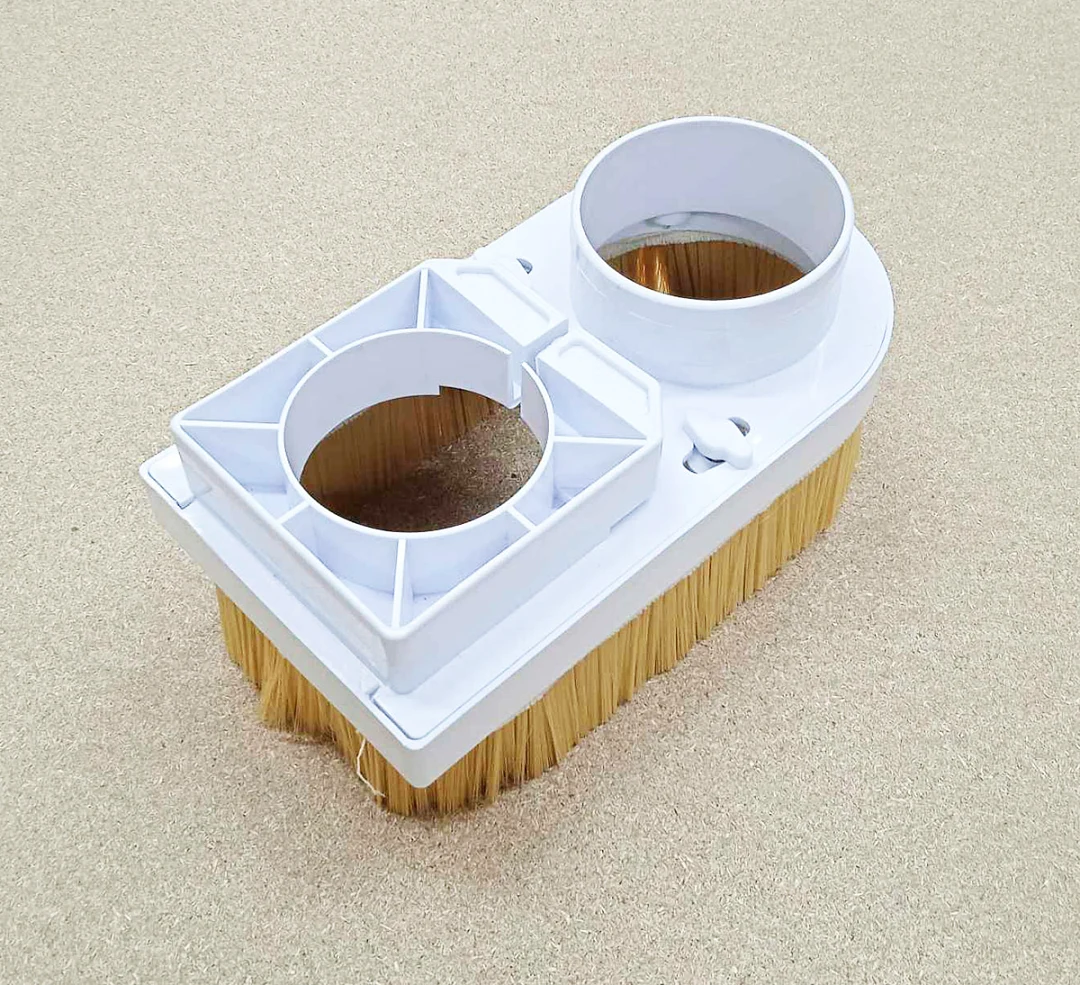

Насадка на шпиндель для аспірації фрезерного верстата ЧПУ з білого ABS пластику. Розрізний хомут розрахований на корпус шпинделя діаметром 80 мм, патрубок 100 мм підключається до гофрованого шланга стружковідсмоктувача. Овальний кожух зі щіткою по контуру закриває фрезу й патрубок і збирає стружку та пил просто із зони різання.
Будова

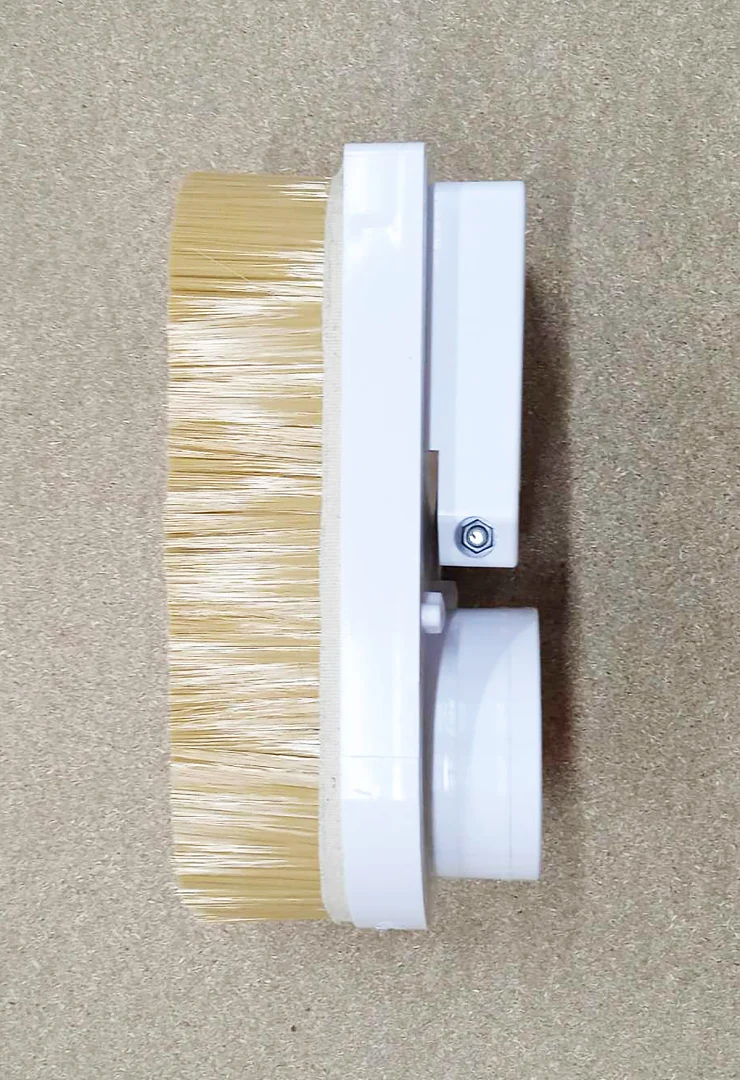

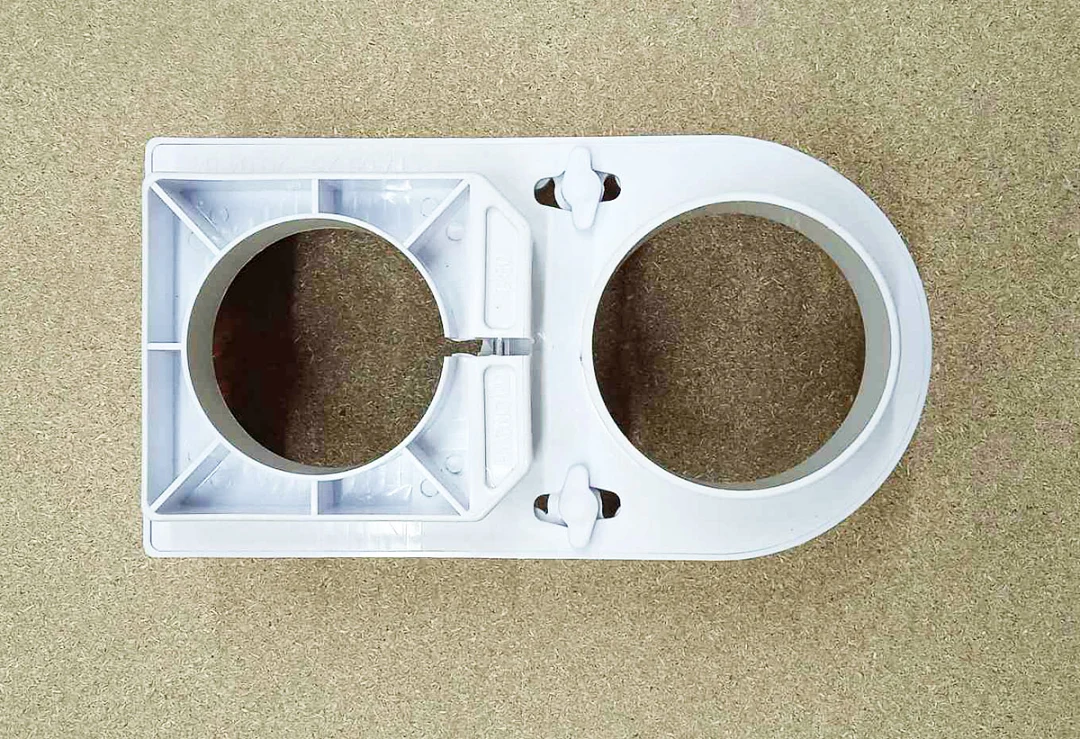

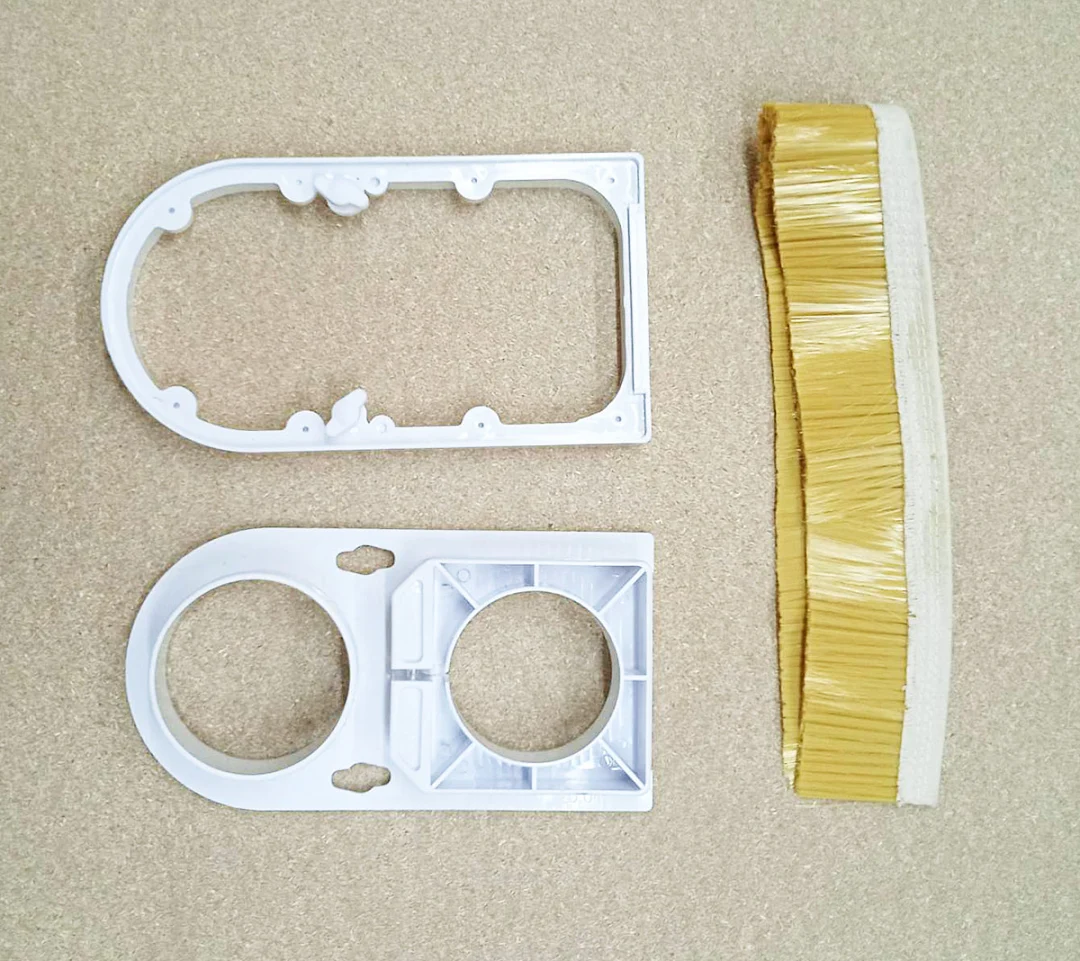

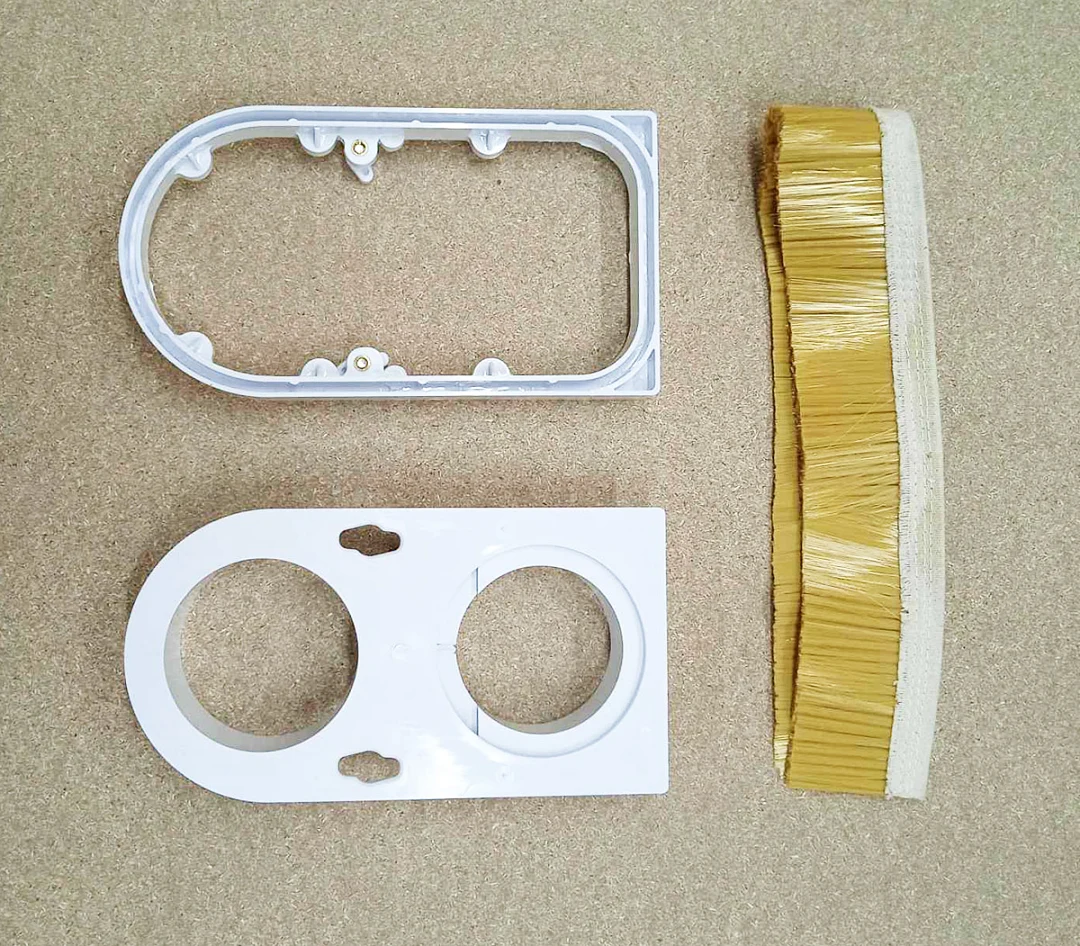

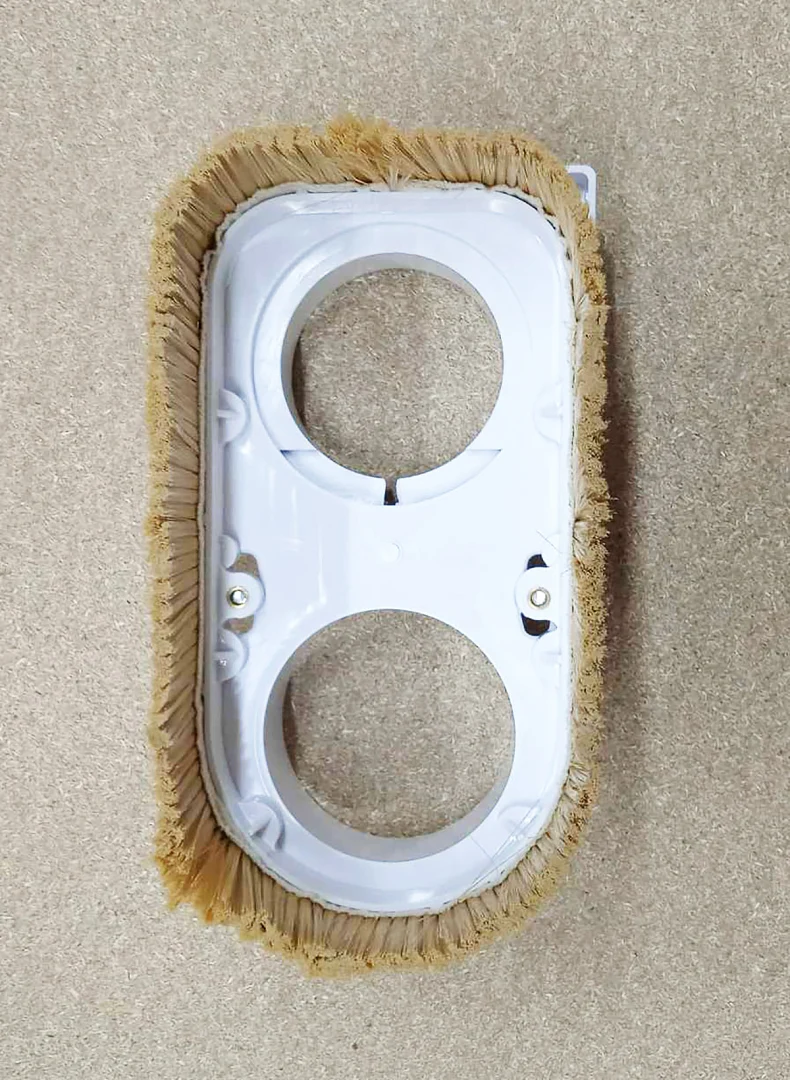

Основа насадки має два отвори: під шпиндель і під патрубок. Отвір під шпиндель оточений квадратним розрізним хомутом із ребрами жорсткості, який стягується гвинтом із гайкою. Знизу до основи кріпиться овальна рамка, у її паз по всьому контуру вставлена смуга світлої щетини на тканинній основі. Рамка фіксується на основі через фігурні прорізи.
Встановлення та підключення
Хомут надягають на гладку ділянку корпусу шпинделя 80 мм і виставляють так, щоб за фрези, опущеної на матеріал, щетина торкалася поверхні й трохи згиналася. Гвинт хомута затягують до щільної посадки без зайвого зусилля: перетягнутий гвинт ламає пластик. На шланг 100 мм потрібен стружковідсмоктувач, який дає не менше 508.9 м³/год: за такої витрати швидкість повітря в трубі 100 мм дорівнює 18 м/с, і деревна стружка не осідає в шлангу.
Коли вибирати пластикову насадку
Насадка з ABS легша за сталеву і менше навантажує вісь Z, тому підходить для верстатів із легким порталом і для майстерень. Пластик не витримує сильного удару об притиск або заготовку, тому траєкторію і висоту безпечного переміщення задають із запасом. Сухий пил електризує пластиковий кожух і шланг, шланг із металевою спіраллю заземлюють.
