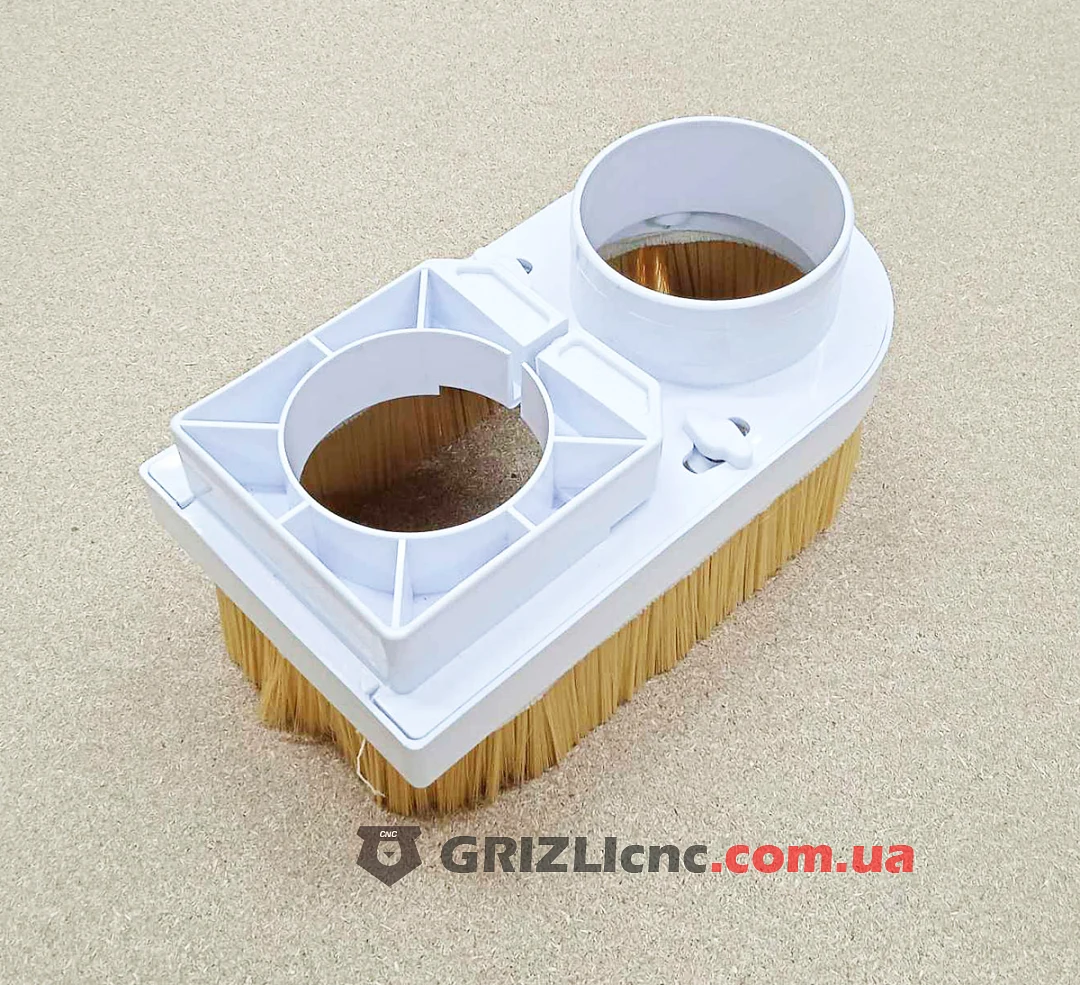

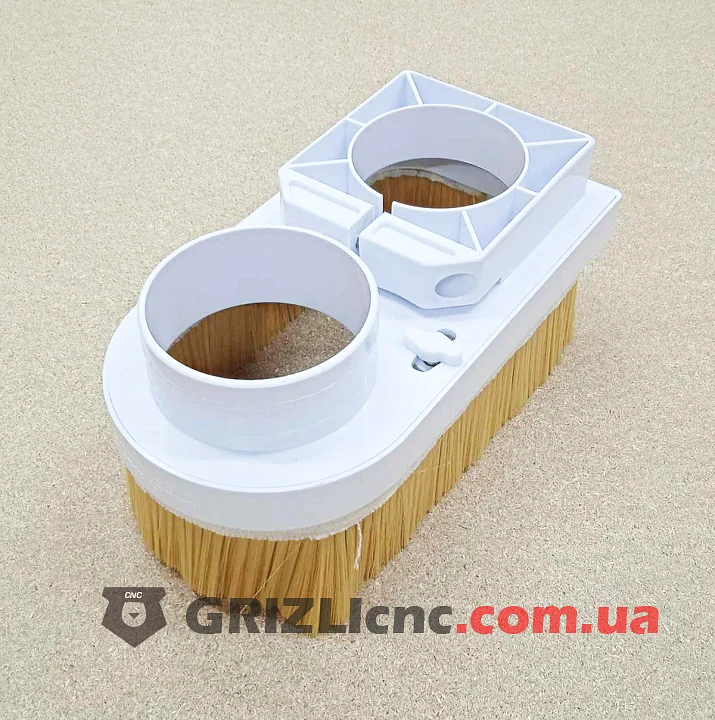

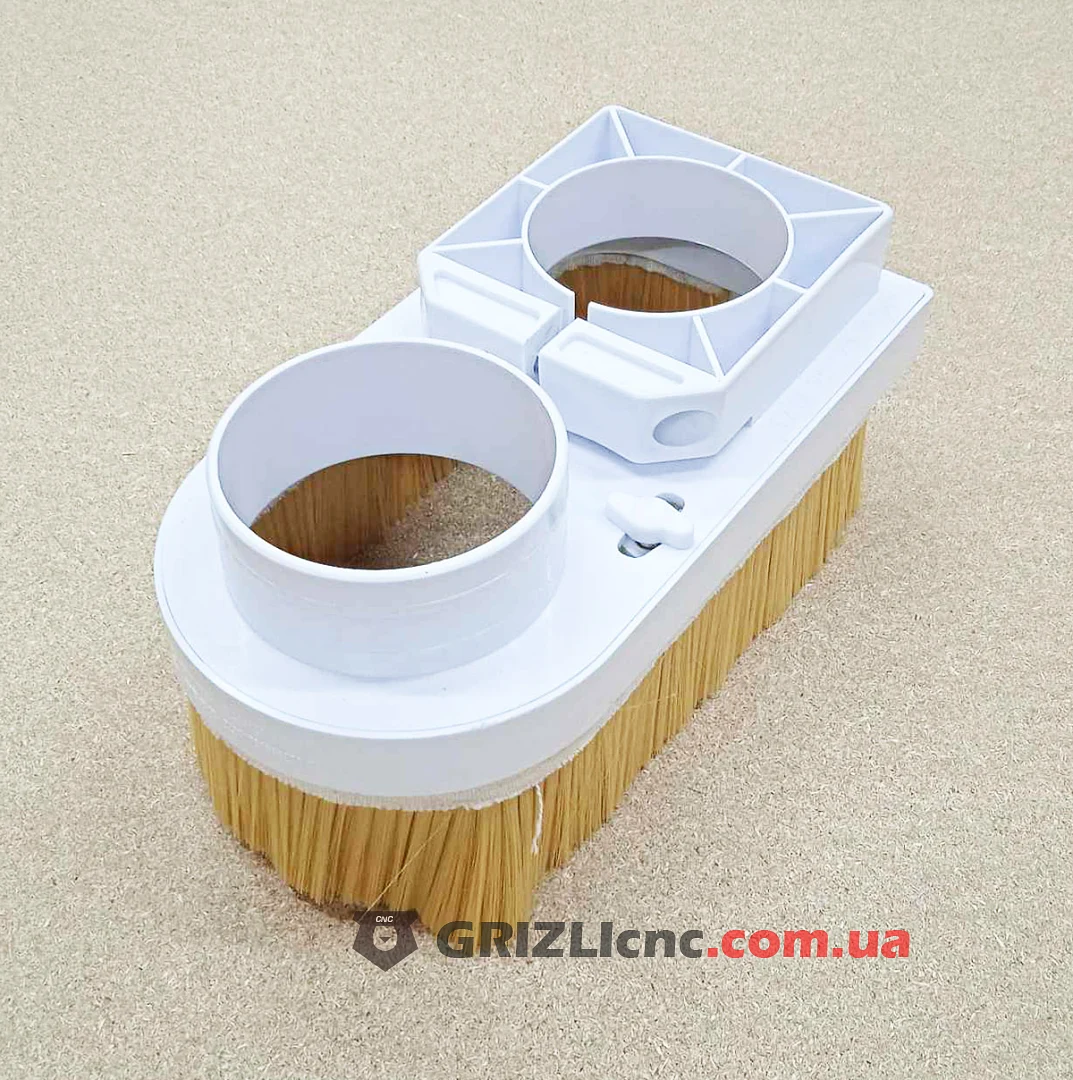

Насадка на шпиндель для аспирации фрезерного станка ЧПУ из белого ABS пластика. Разрезной хомут рассчитан на корпус шпинделя диаметром 80 мм, патрубок 100 мм подключается к гофрированному шлангу стружкоотсоса. Овальный кожух со щёткой по контуру закрывает фрезу и патрубок и собирает стружку и пыль прямо из зоны резания.
Устройство

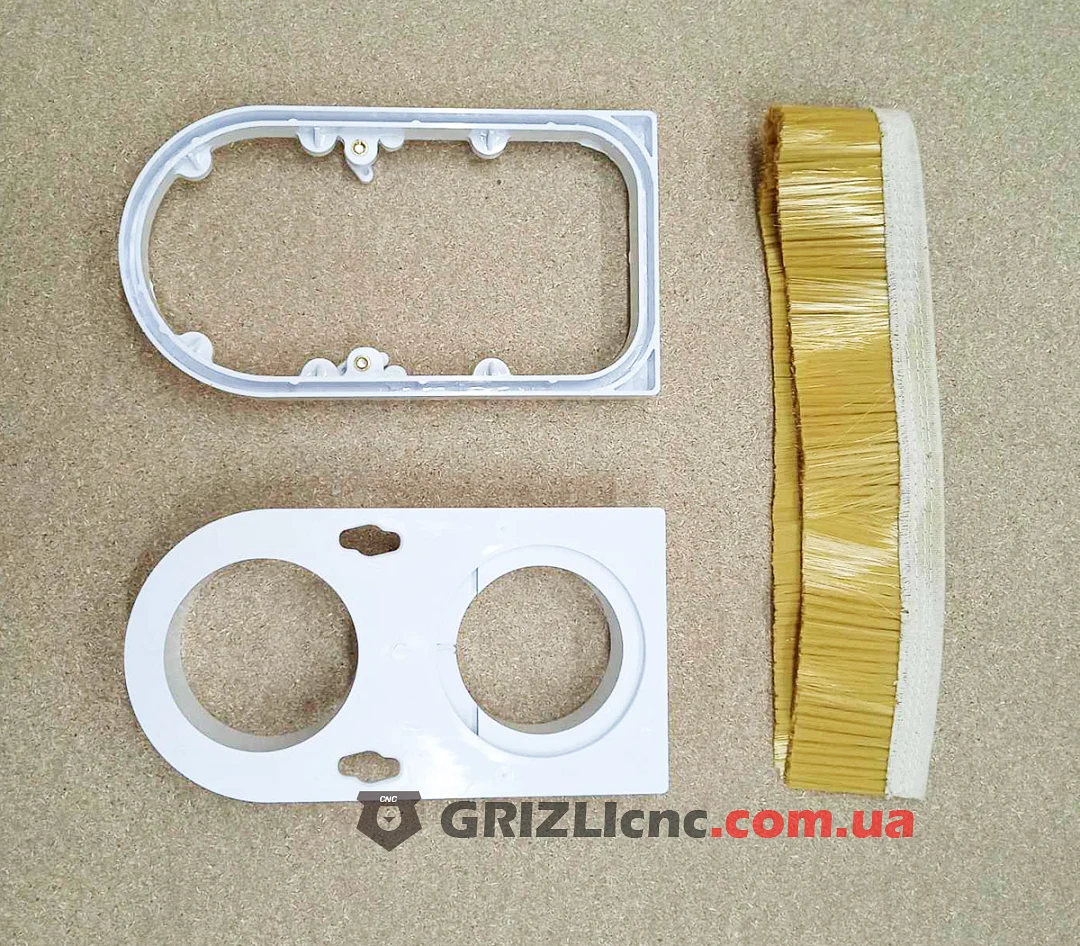

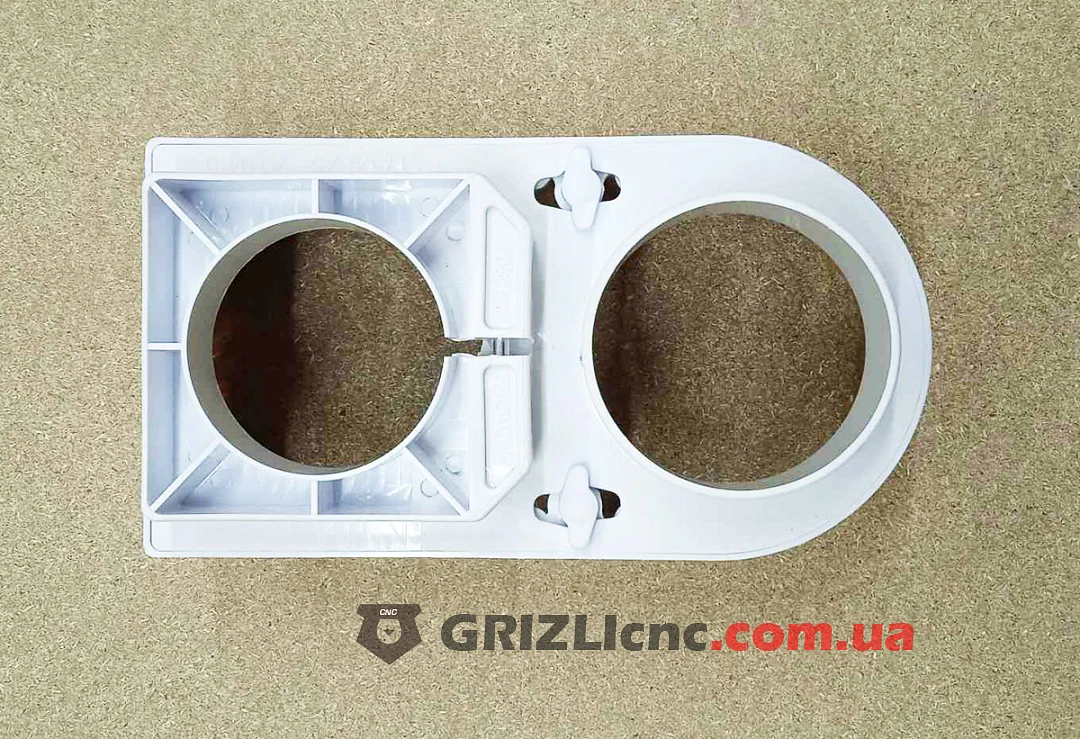

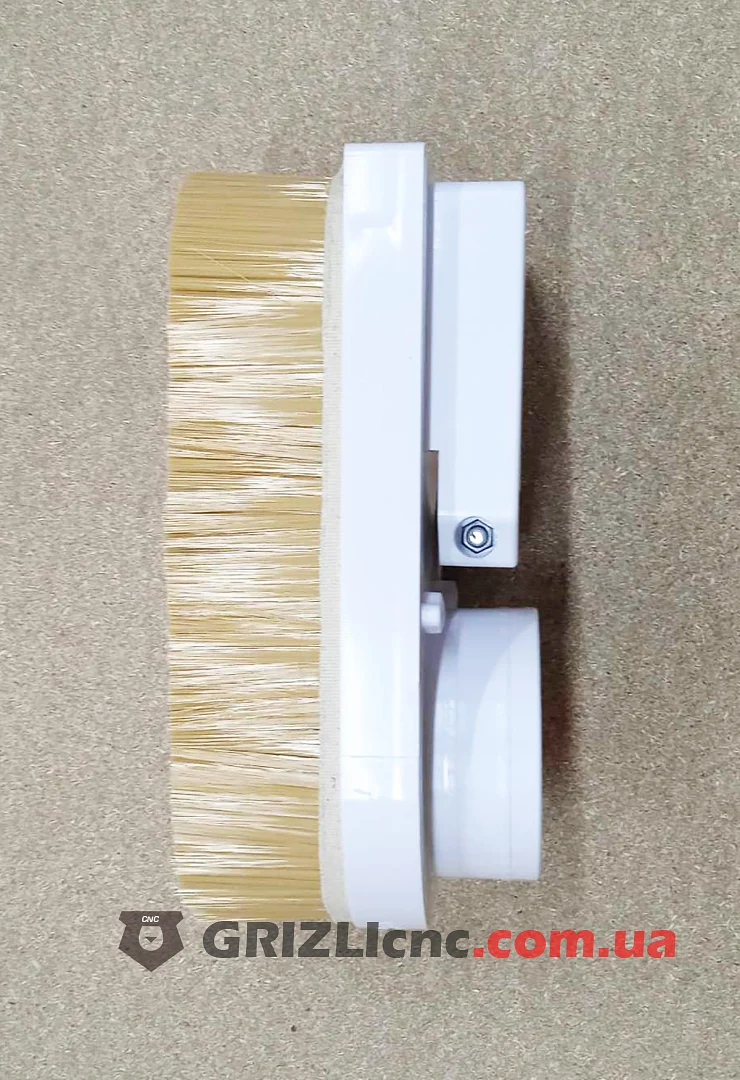

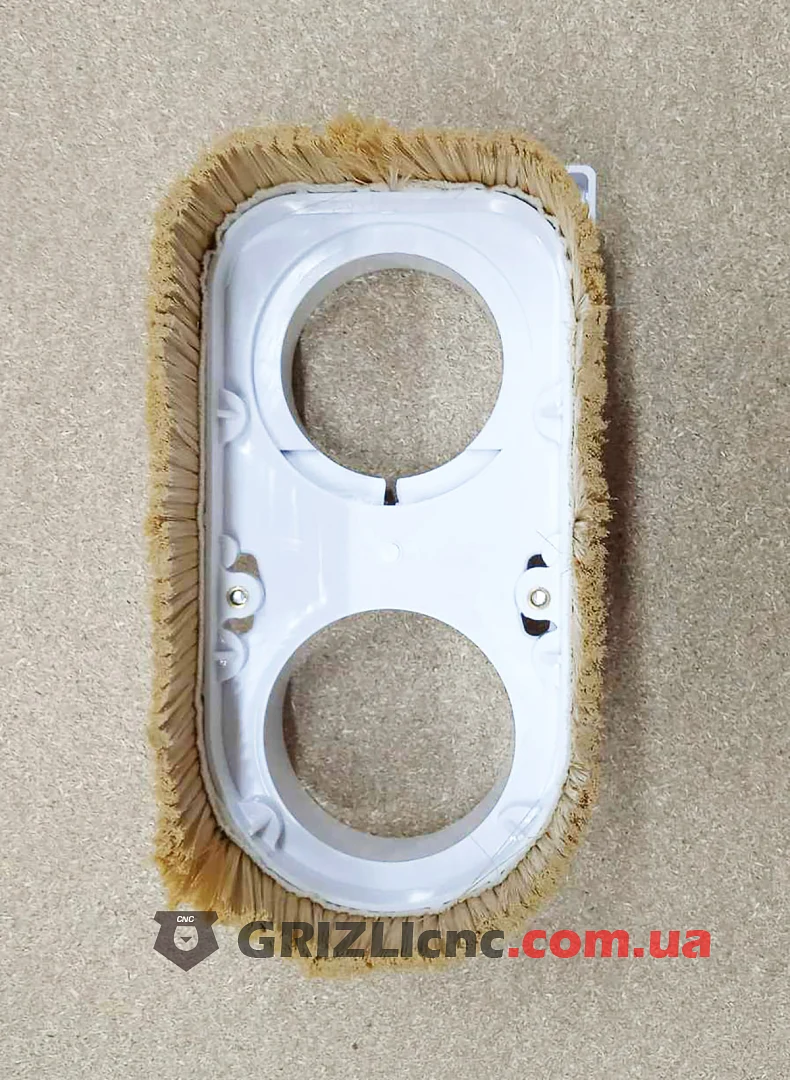

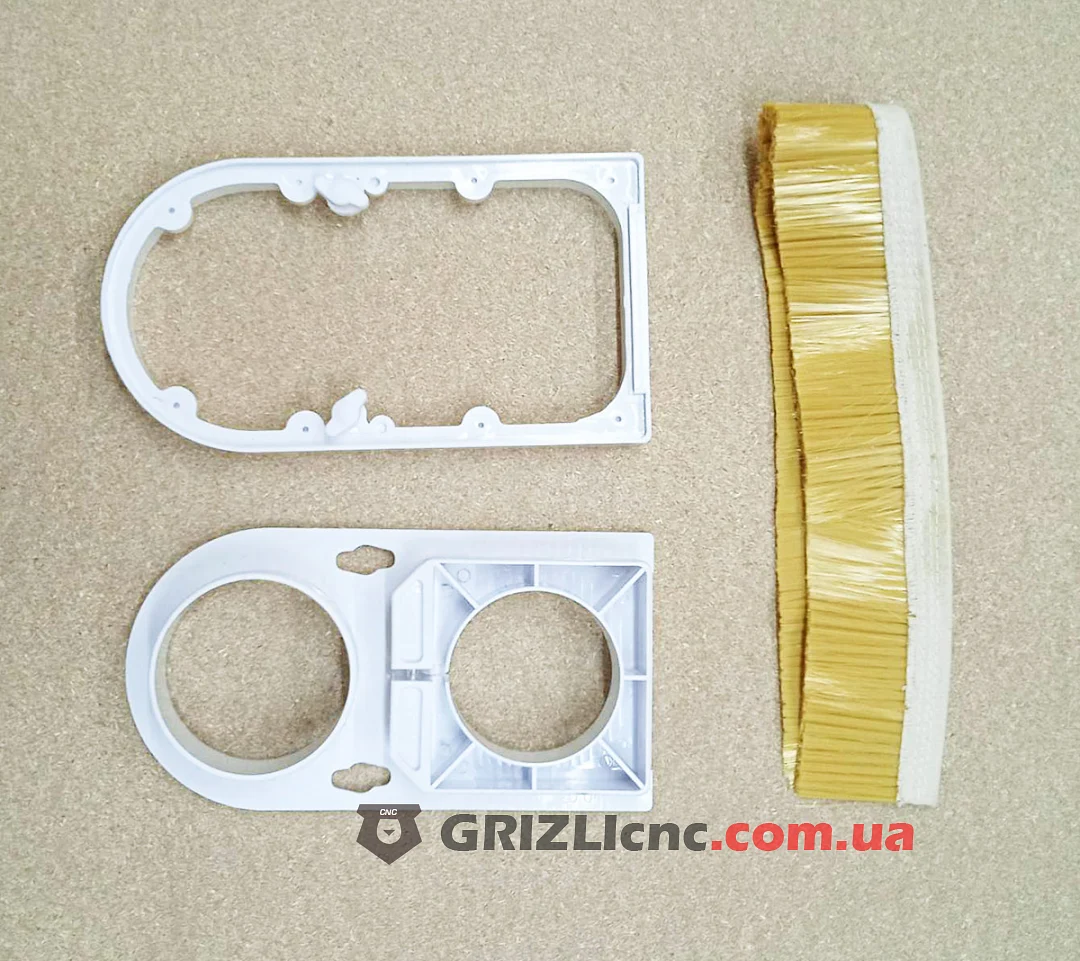

Основание насадки имеет два отверстия: под шпиндель и под патрубок. Отверстие под шпиндель окружено квадратным разрезным хомутом с рёбрами жёсткости, который стягивается винтом с гайкой. Снизу к основанию крепится овальная рамка, в её паз по всему контуру вставлена полоса светлой щетины на тканевой основе. Рамка фиксируется на основании через фигурные прорези.
Установка и подключение
Хомут надевают на гладкий участок корпуса шпинделя 80 мм и выставляют так, чтобы при фрезе, опущенной на материал, щетина касалась поверхности и слегка изгибалась. Винт хомута затягивают до плотной посадки без лишнего усилия: перетянутый винт ломает пластик. На шланг 100 мм нужен стружкоотсос, который даёт не меньше 508.9 м³/ч: при таком расходе скорость воздуха в трубе 100 мм равна 18 м/с, и древесная стружка не оседает в шланге.
Когда выбирать пластиковую насадку
Насадка из ABS легче стальной и меньше нагружает ось Z, поэтому подходит для станков с лёгким порталом и для мастерских. Пластик не выдерживает сильного удара о прижим или заготовку, поэтому траекторию и высоту безопасного перемещения задают с запасом. Сухая пыль электризует пластиковый кожух и шланг, шланг с металлической спиралью заземляют.
