Шестірня прямозуба M1 Z25 з отвором 14 мм для зубчастої рейки верстата ЧПУ

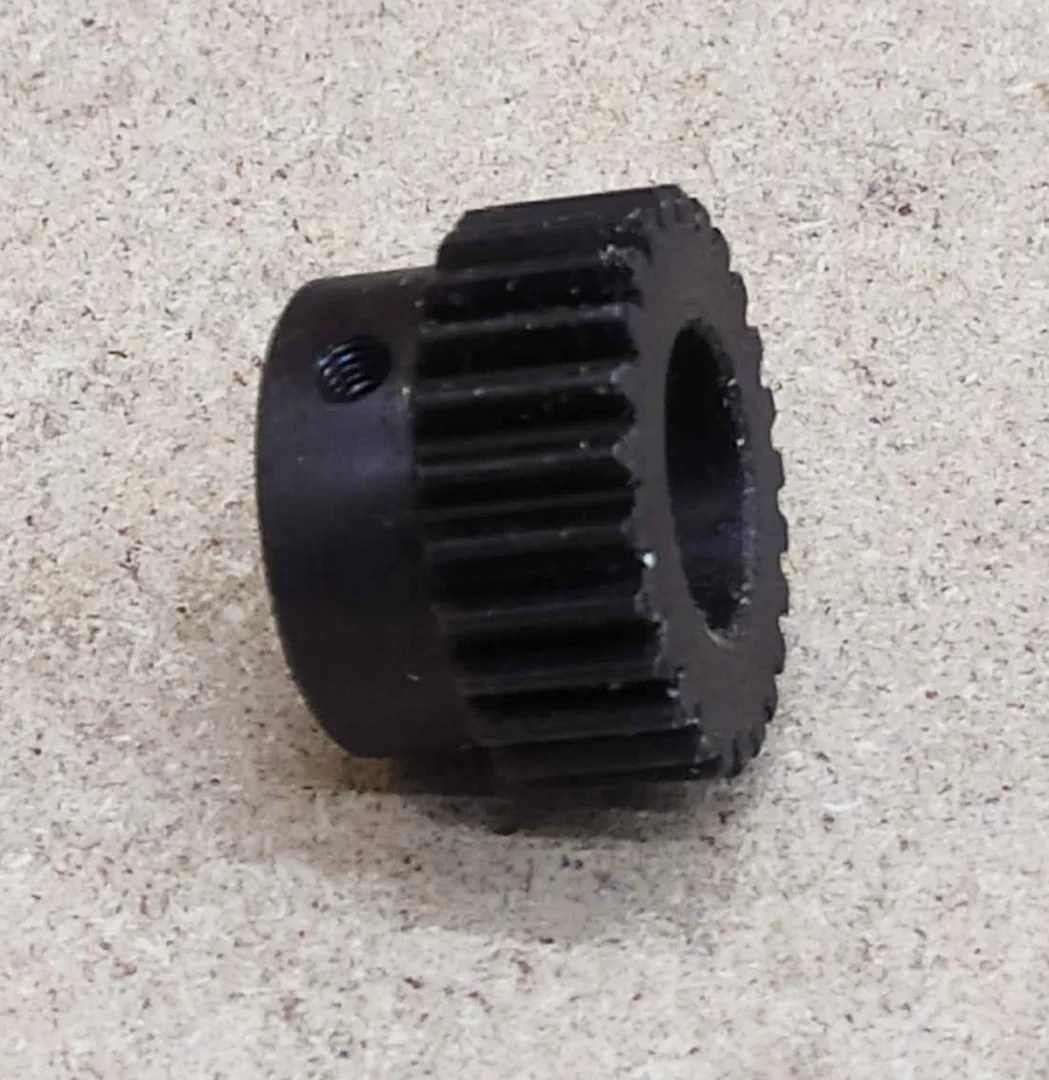

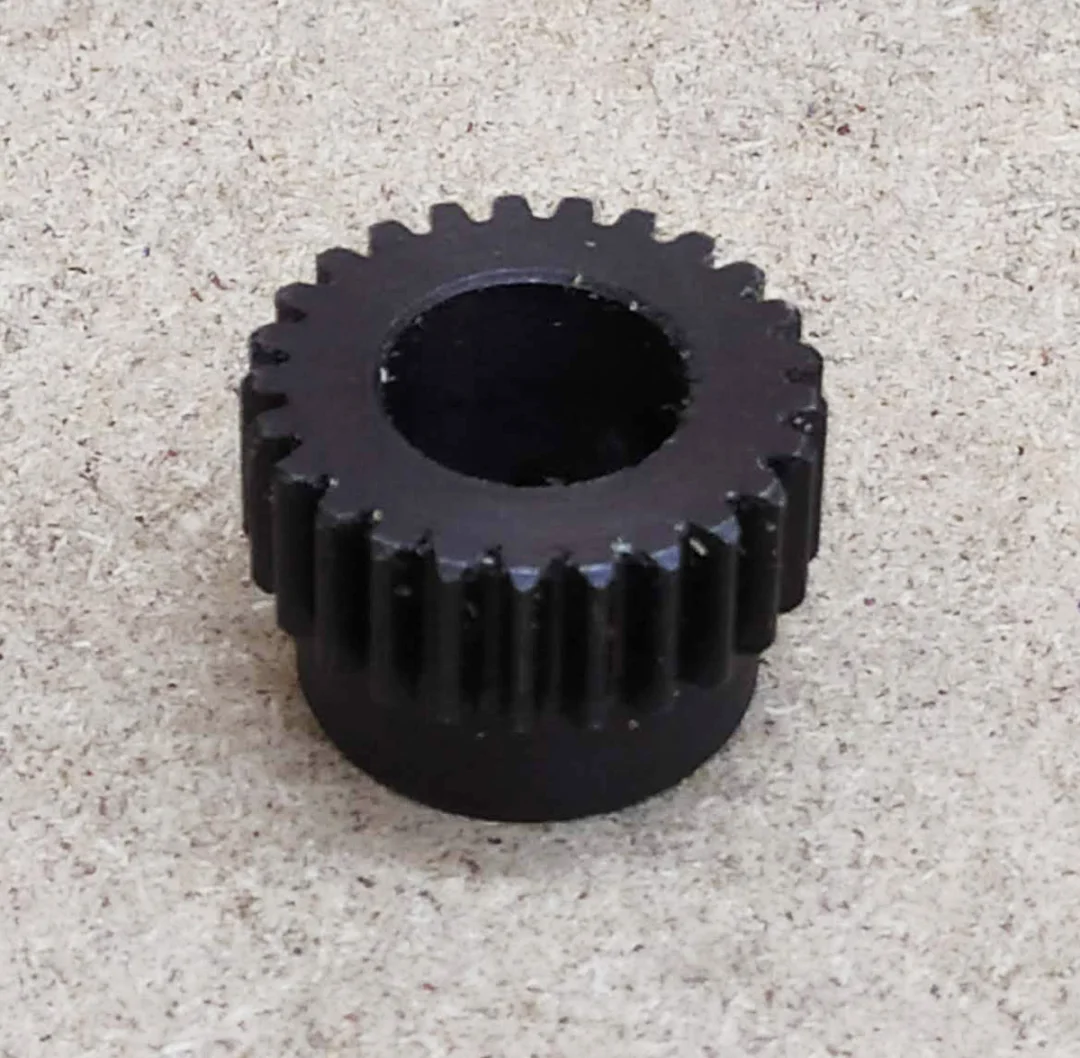

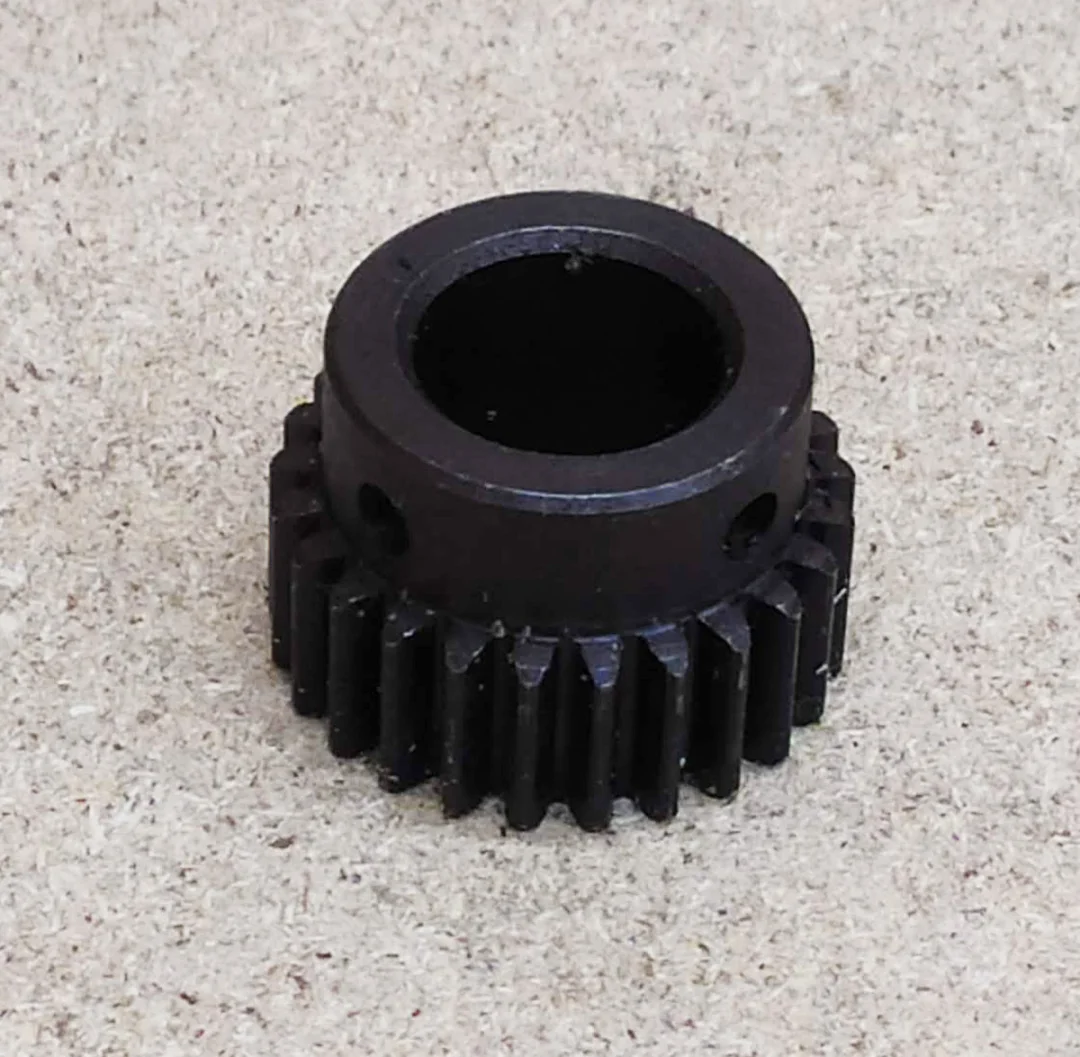

Шестірня M1 Z25 працює в парі із зубчастою рейкою модуля 1 і перетворює обертання вала на прямолінійне переміщення осі верстата з ЧПУ. У шестірні 25 прямих зубів, отвір 14 мм під вал і маточина з двома різьбовими отворами під стопорні гвинти. Матеріал сталь.

Що таке шестірня для зубчастої рейки

Шестірню ставлять на вал двигуна або редуктора, закріпленого на рухомій частині верстата: порталі або каретці. Зуби шестірні входять у западини рейки, закріпленої вздовж напрямної, і під час обертання шестірня котиться по рейці й тягне за собою рухому частину. Рейка і шестірня працюють разом, лише якщо в них однаковий модуль зуба, тут це модуль 1.

Параметри зачеплення

• Модуль 1: крок зубів 3,14 мм, як у будь-якої рейки M1.
• Ділильний діаметр: 1 × 25 = 25 мм.
• Шлях за один оберт: 3,1416 × 25 = 78,54 мм.
• За 200 кроків двигуна на оберт один крок переміщує вісь на 0,393 мм, за дроблення кроку 1/8 це 20,372 кроку на мм.
• Тягове зусилля на рейці: F = 2 × T / d. Момент 1 Н·м на валу дає 80 Н.
• Висота осі вала над основою рейки дорівнює половині ділильного діаметра, 12,5 мм, плюс висота ділильної лінії рейки над її основою за кресленням рейки.

Де застосовують

• Привод довгих осей X і Y порталів фрезерних, плазмових і лазерних верстатів з ЧПУ.
• Осі, де ходовий гвинт такої самої довжини прогинається під власною вагою і починає бити під час обертання.
• Шестірня Z25 більша за шестірню Z18: за тієї самої частоти обертання вона дає більшу швидкість осі, але менше тягове зусилля і крупніший крок переміщення.

Рекомендації

• Перевірте, що діаметр вала 14 мм. Зробіть на валу лиску під стопорний гвинт, щоб шестірня не проверталася.
• Виставте шестірню по ширині рейки так, щоб зуби входили в зачеплення по всій ширині.
• Зазор у зачепленні вибирайте притисканням двигуна до рейки. Шестірня має прокочуватися по всій довжині рейки без закушування.
• Змащуйте зачеплення і очищайте рейку від стружки та пилу: абразив у зубах прискорює знос пари.
• Після налаштування пройдіть віссю 500 мм командою і заміряйте фактичне переміщення, за різницею уточніть кількість кроків на мм.
