Шестірня прямозуба M1 Z18 з отвором 8 мм для зубчастої рейки верстата ЧПУ

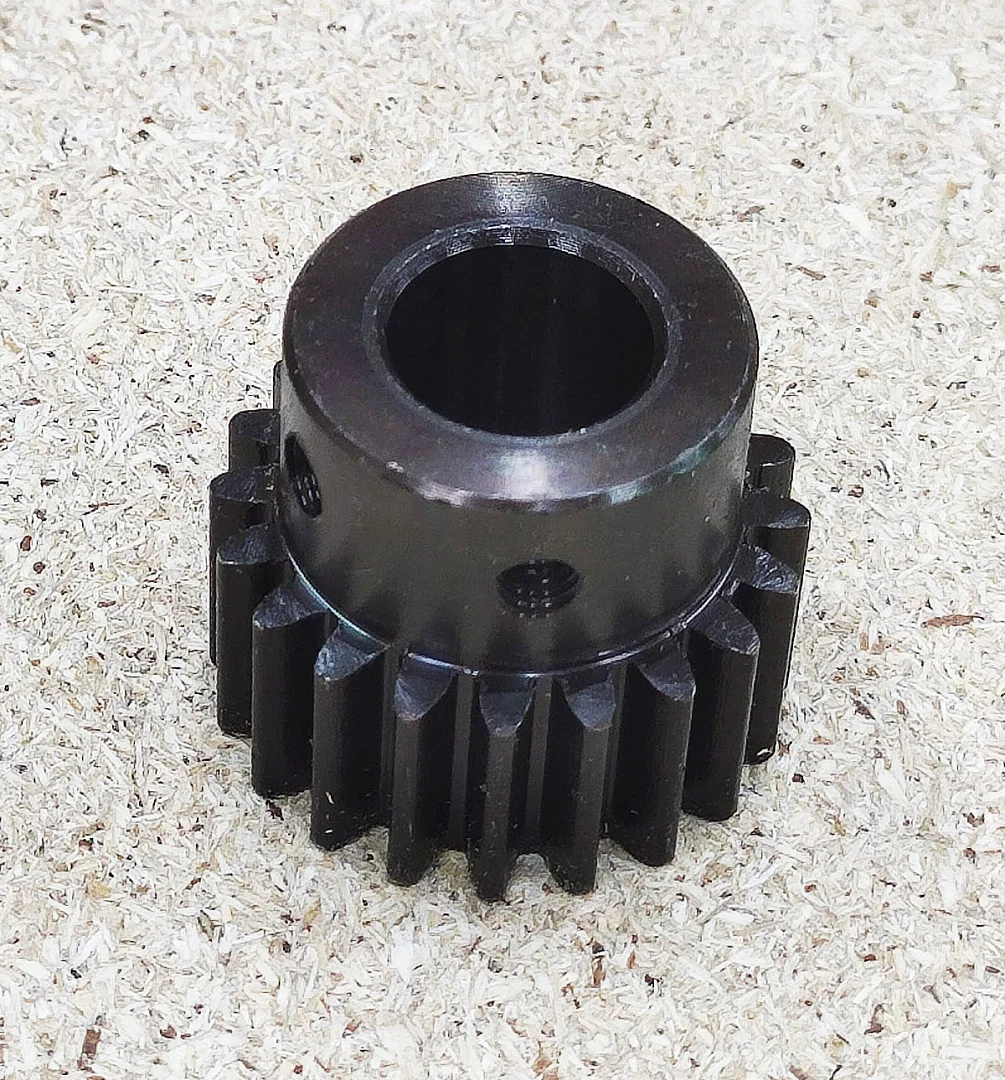

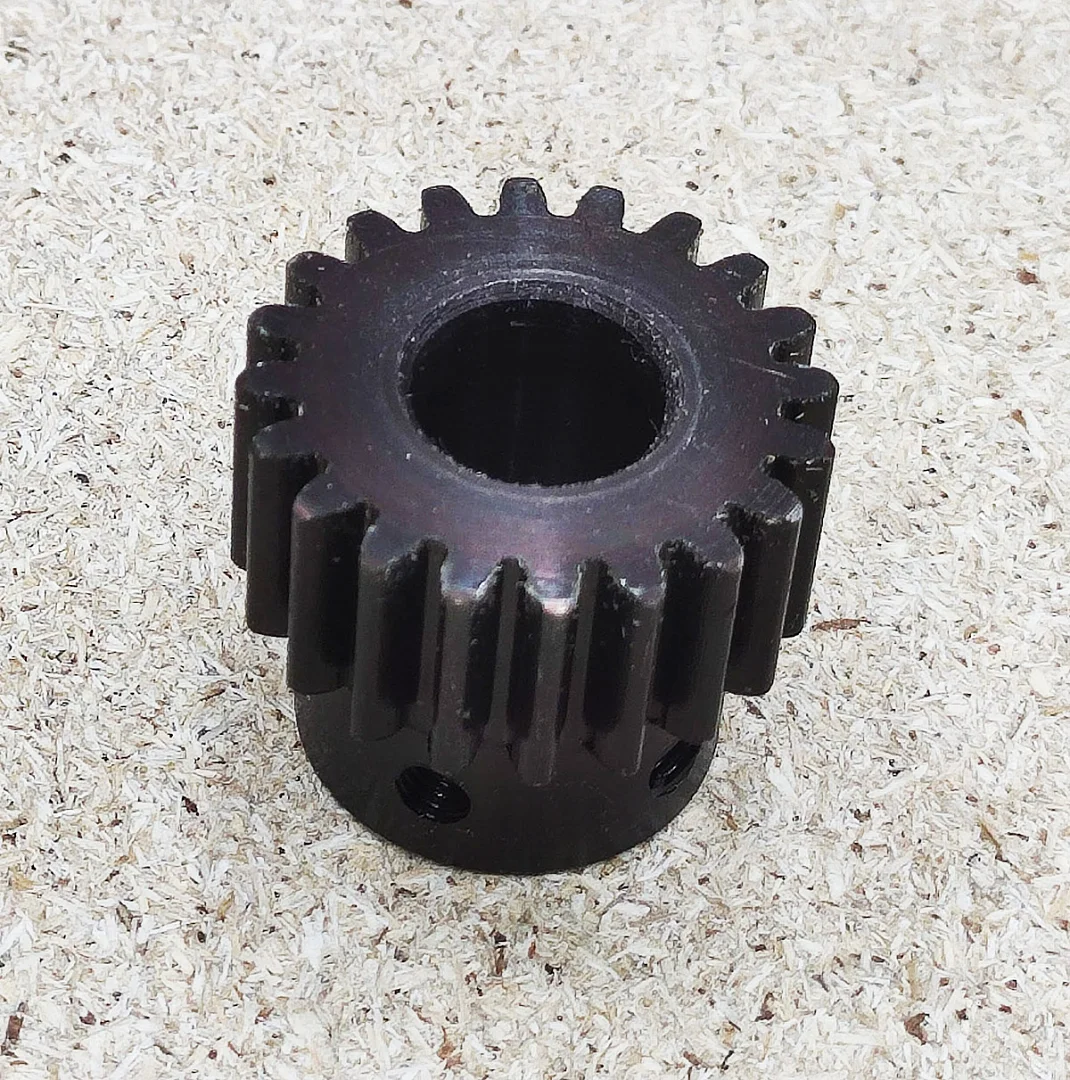

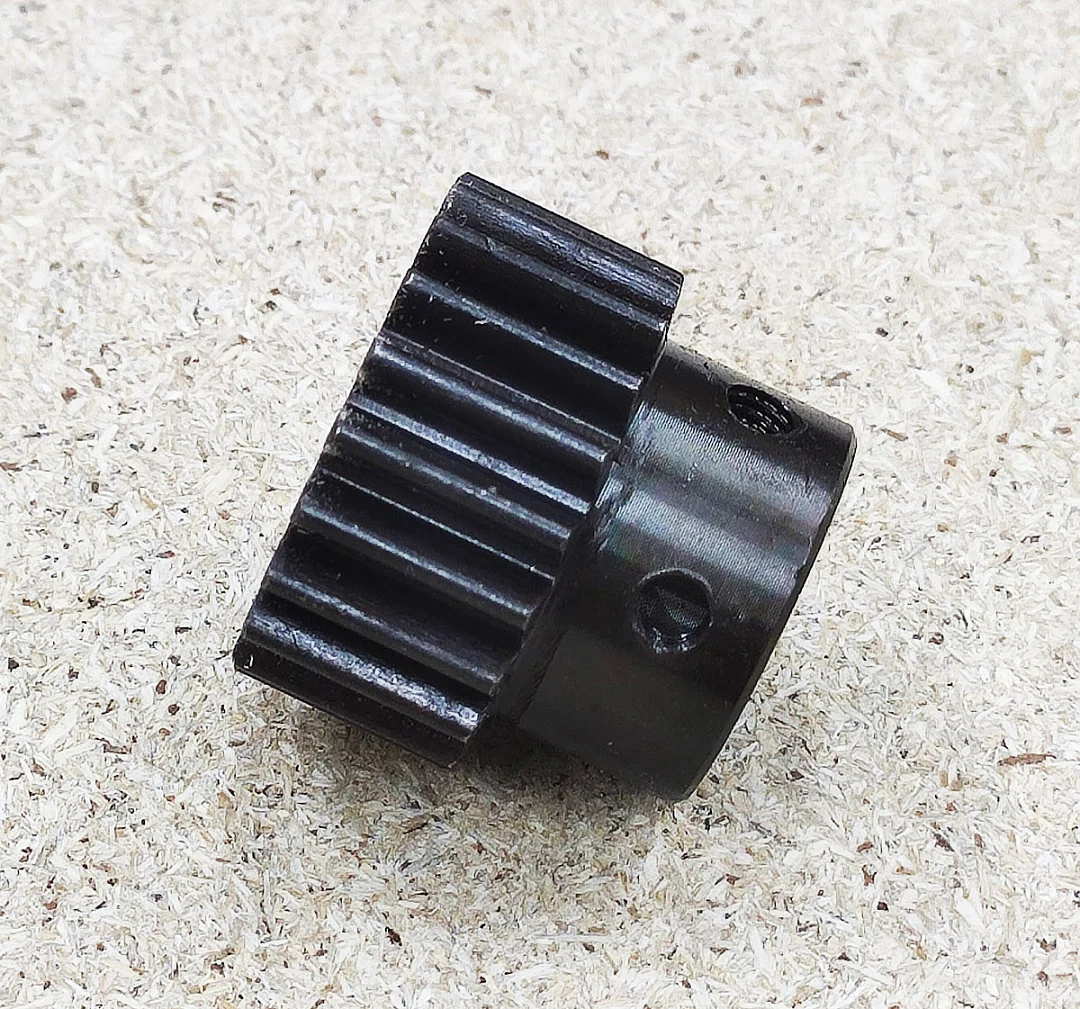

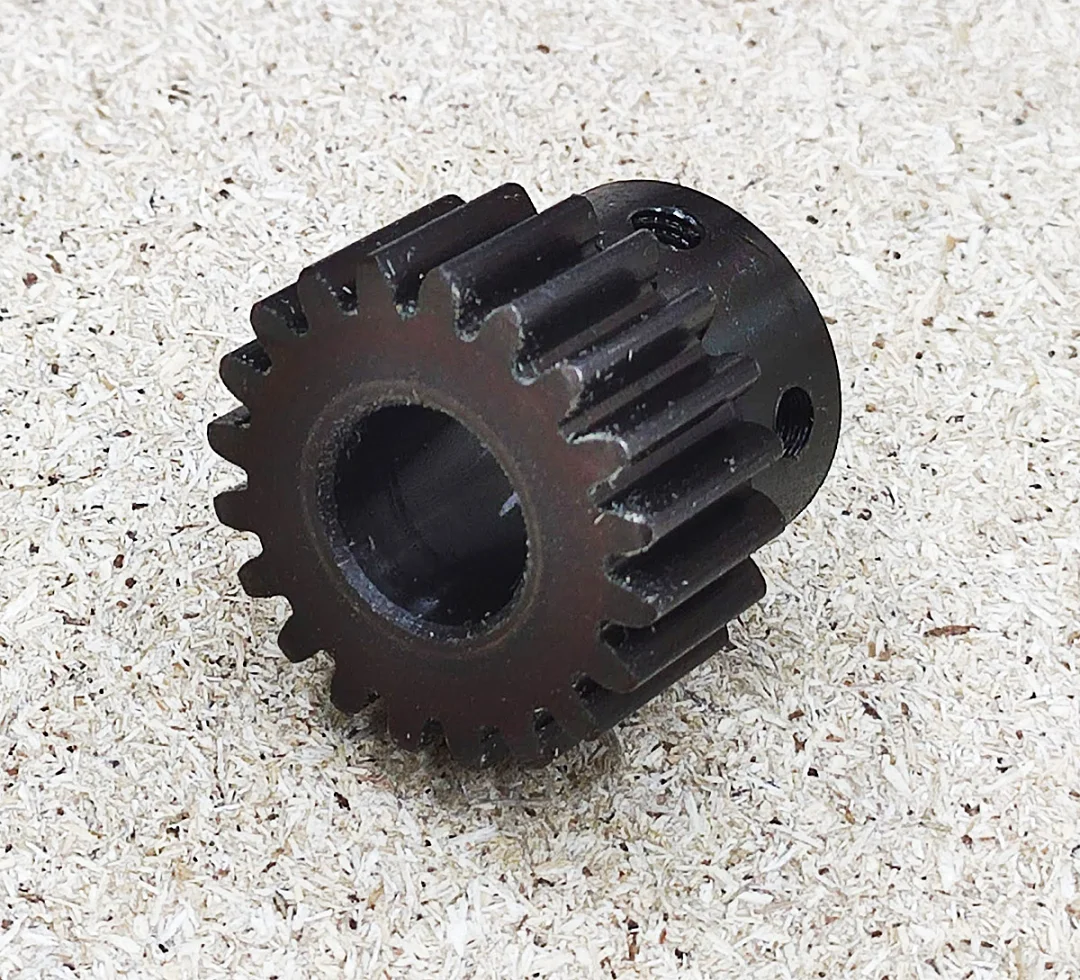

Шестірня M1 Z18 працює в парі із зубчастою рейкою модуля 1 і перетворює обертання вала на прямолінійне переміщення осі верстата з ЧПУ. У шестірні 18 прямих зубів, отвір 8 мм під вал і маточина з двома різьбовими отворами під стопорні гвинти. Матеріал сталь.

Що таке шестірня для зубчастої рейки

Шестірню ставлять на вал двигуна або редуктора, закріпленого на рухомій частині верстата: порталі або каретці. Зуби шестірні входять у западини рейки, закріпленої вздовж напрямної, і під час обертання шестірня котиться по рейці й тягне за собою рухому частину. Рейка і шестірня працюють разом, лише якщо в них однаковий модуль зуба, тут це модуль 1.

Параметри зачеплення

• Модуль 1: крок зубів 3,14 мм, як у будь-якої рейки M1.
• Ділильний діаметр: 1 × 18 = 18 мм.
• Шлях за один оберт: 3,1416 × 18 = 56,55 мм.
• За 200 кроків двигуна на оберт один крок переміщує вісь на 0,283 мм, за дроблення кроку 1/8 це 28,294 кроку на мм.
• Тягове зусилля на рейці: F = 2 × T / d. Момент 1 Н·м на валу дає 111 Н.
• Висота осі вала над основою рейки дорівнює половині ділильного діаметра, 9 мм, плюс висота ділильної лінії рейки над її основою за кресленням рейки.

Де застосовують

• Привод довгих осей X і Y порталів фрезерних, плазмових і лазерних верстатів з ЧПУ.
• Осі, де ходовий гвинт такої самої довжини прогинається під власною вагою і починає бити під час обертання.
• Шестірня Z18 менша за шестірню Z25: з тим самим двигуном вона дає більше тягове зусилля і дрібніший крок переміщення, але меншу швидкість осі.

Рекомендації

• Перевірте, що діаметр вала 8 мм. Зробіть на валу лиску під стопорний гвинт, щоб шестірня не проверталася.
• Виставте шестірню по ширині рейки так, щоб зуби входили в зачеплення по всій ширині.
• Зазор у зачепленні вибирайте притисканням двигуна до рейки. Шестірня має прокочуватися по всій довжині рейки без закушування.
• Змащуйте зачеплення і очищайте рейку від стружки та пилу: абразив у зубах прискорює знос пари.
• Після налаштування пройдіть віссю 500 мм командою і заміряйте фактичне переміщення, за різницею уточніть кількість кроків на мм.
