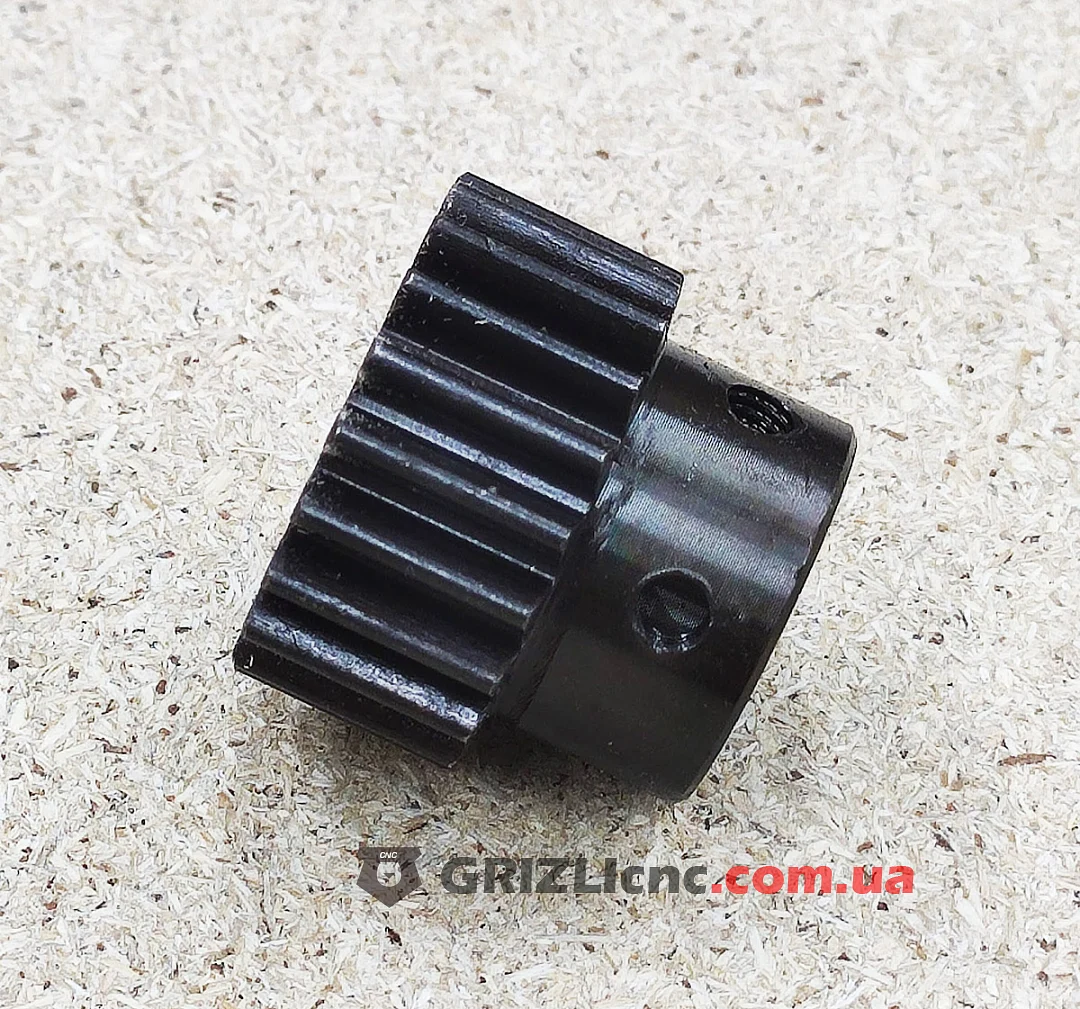

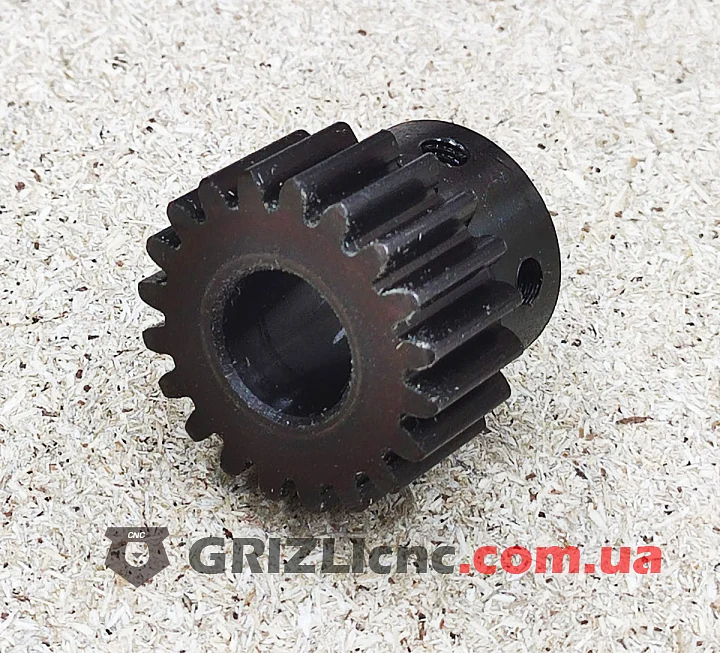

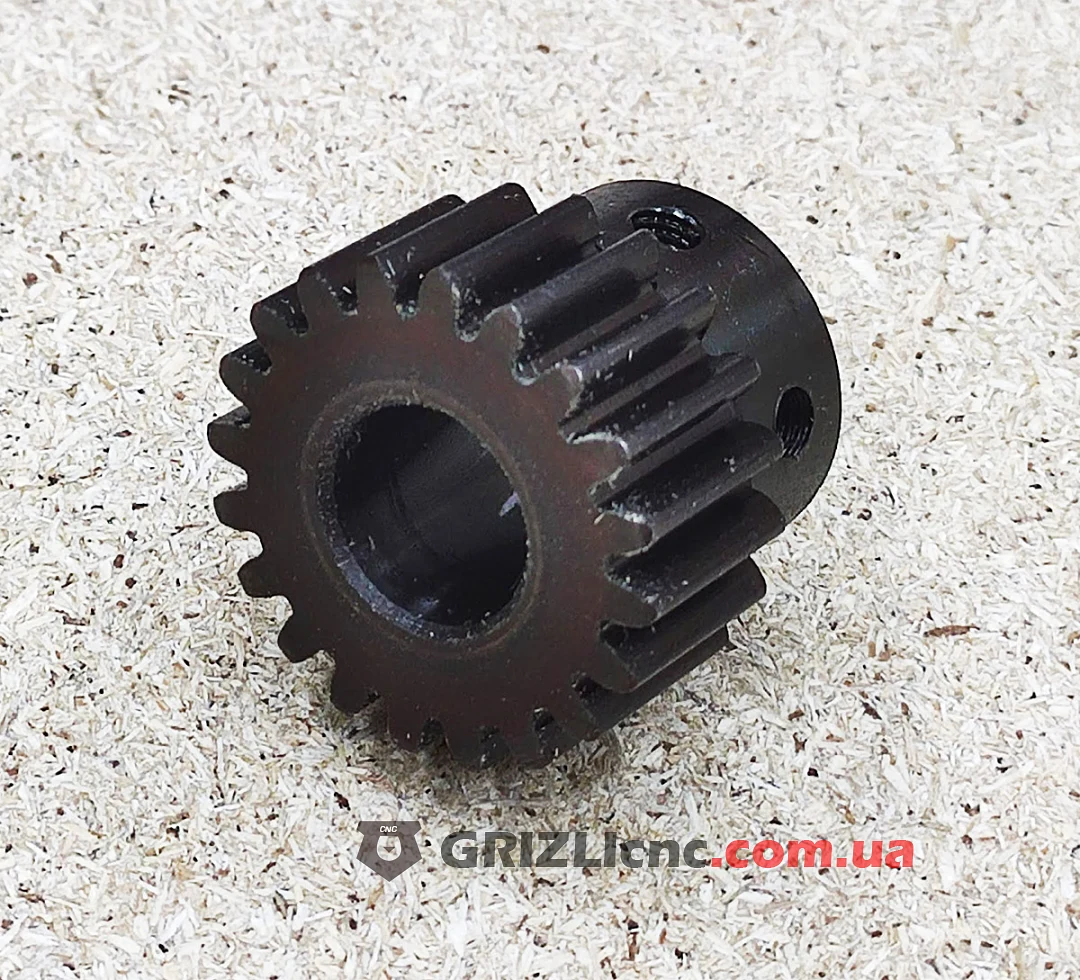

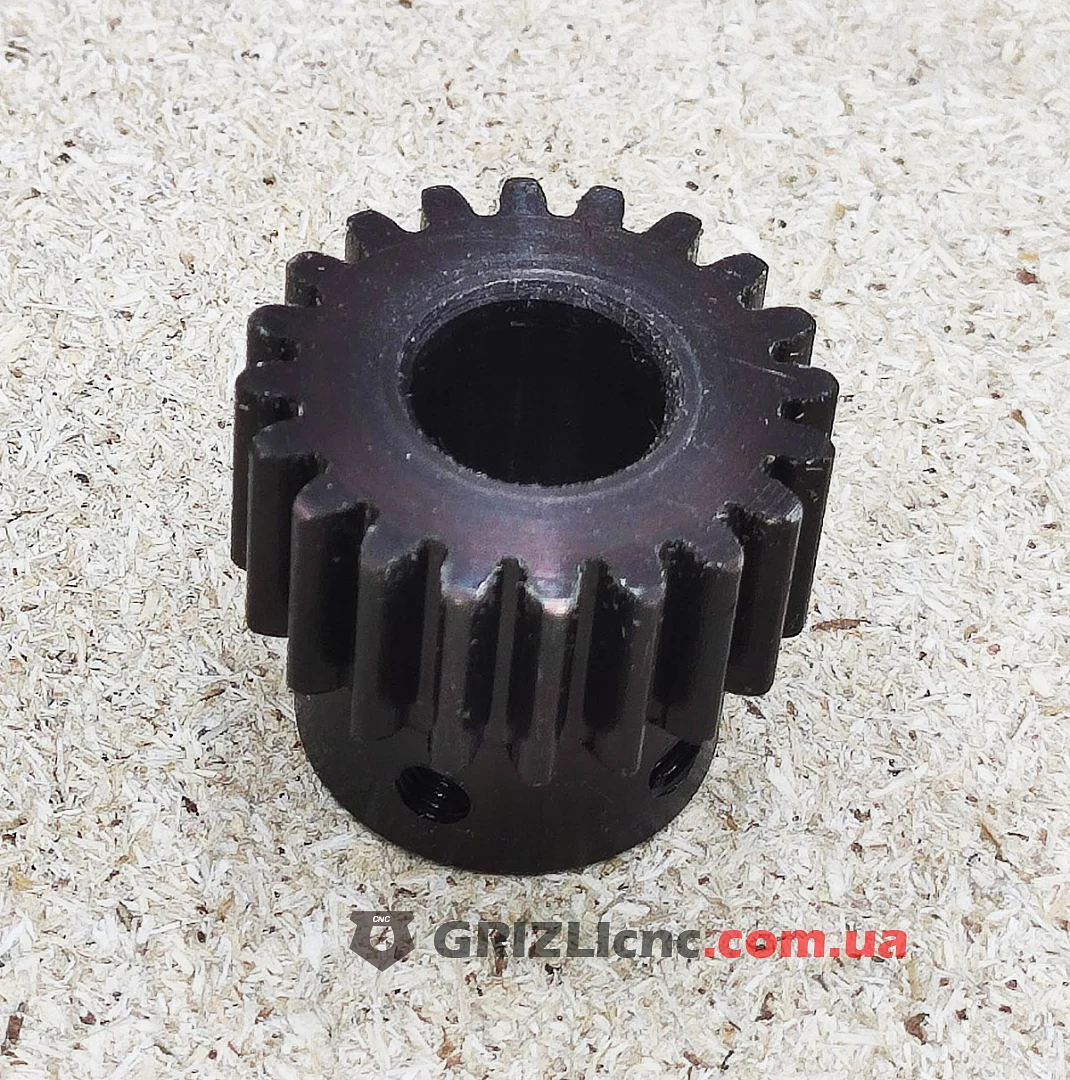

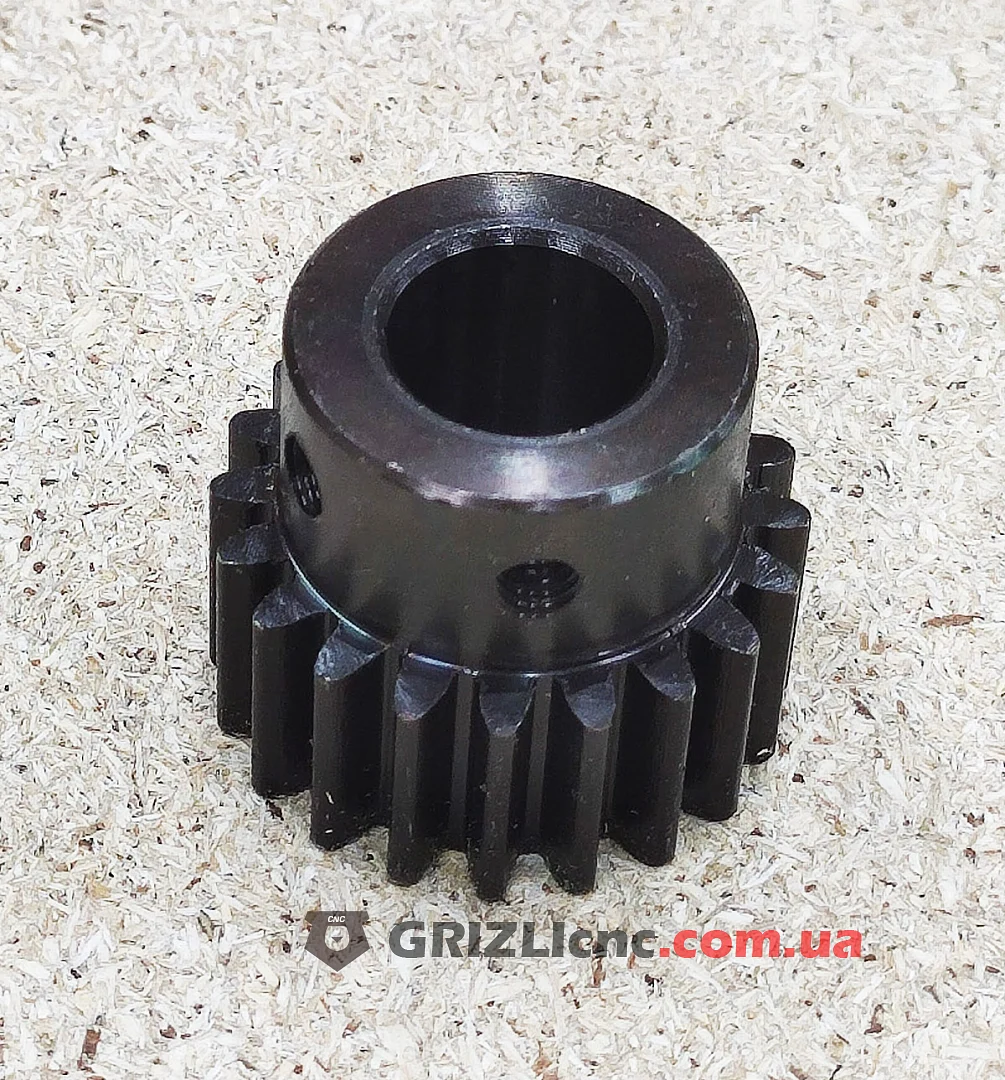

Шестерня M1 Z18 работает в паре с зубчатой рейкой модуля 1 и превращает вращение вала в прямолинейное перемещение оси станка с ЧПУ. У шестерни 18 прямых зубьев, отверстие 8 мм под вал и ступица с двумя резьбовыми отверстиями под стопорные винты. Материал сталь.
Что такое шестерня для зубчатой рейки
Шестерню ставят на вал двигателя или редуктора, закреплённого на подвижной части станка: портале или каретке. Зубья шестерни входят во впадины рейки, закреплённой вдоль направляющей, и при вращении шестерня катится по рейке и тянет за собой подвижную часть. Рейка и шестерня работают вместе, только если у них одинаковый модуль зуба, здесь это модуль 1.
Параметры зацепления
- Модуль 1: шаг зубьев 3,14 мм, как у любой рейки M1.
- Делительный диаметр: 1 × 18 = 18 мм.
- Путь за один оборот: 3,1416 × 18 = 56,55 мм.
- При 200 шагах двигателя на оборот один шаг перемещает ось на 0,283 мм, при дроблении шага 1/8 это 28,294 шага на мм.
- Тяговое усилие на рейке: F = 2 × T / d. Момент 1 Н·м на валу даёт 111 Н.
- Высота оси вала над основанием рейки равна половине делительного диаметра, 9 мм, плюс высота делительной линии рейки над её основанием по чертежу рейки.
Где применяют
- Привод длинных осей X и Y порталов фрезерных, плазменных и лазерных станков с ЧПУ.
- Оси, где ходовой винт такой же длины прогибается под своим весом и начинает бить при вращении.
- Шестерня Z18 меньше шестерни Z25: при том же двигателе она даёт большее тяговое усилие и более мелкий шаг перемещения, но меньшую скорость оси.
Рекомендации
- Проверьте, что диаметр вала 8 мм. Сделайте на валу лыску под стопорный винт, чтобы шестерня не проворачивалась.
- Выставьте шестерню по ширине рейки так, чтобы зубья входили в зацепление по всей ширине.
- Зазор в зацеплении выбирайте прижимом двигателя к рейке. Шестерня должна прокатываться по всей длине рейки без закусывания.
- Смазывайте зацепление и очищайте рейку от стружки и пыли: абразив в зубьях ускоряет износ пары.
- После настройки пройдите осью 500 мм командой и замерьте фактическое перемещение, по разнице уточните число шагов на мм.
