Кроковий двигун NEMA 23 2.2 Н·м, 3 А, довжина 80 мм, вал 8 мм

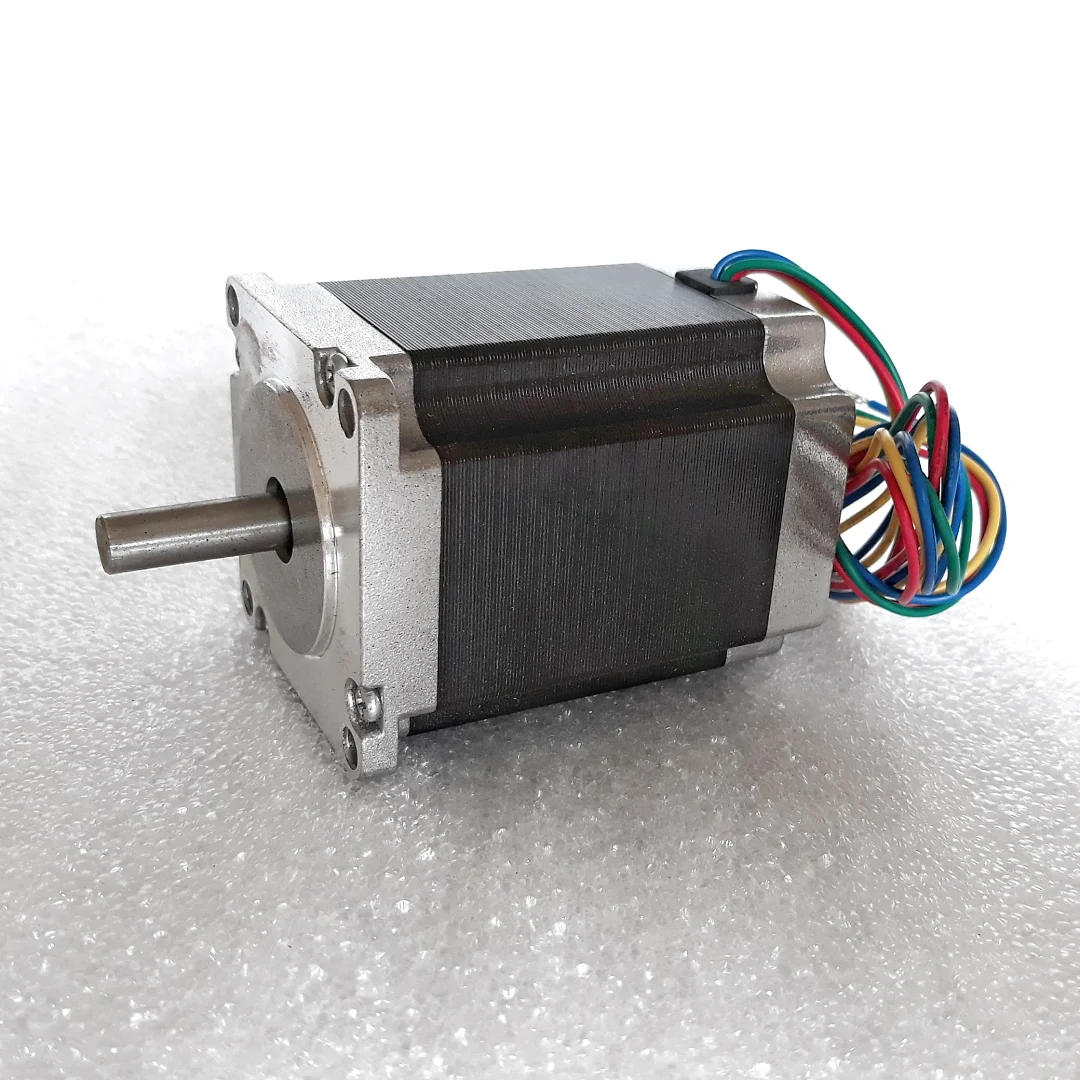

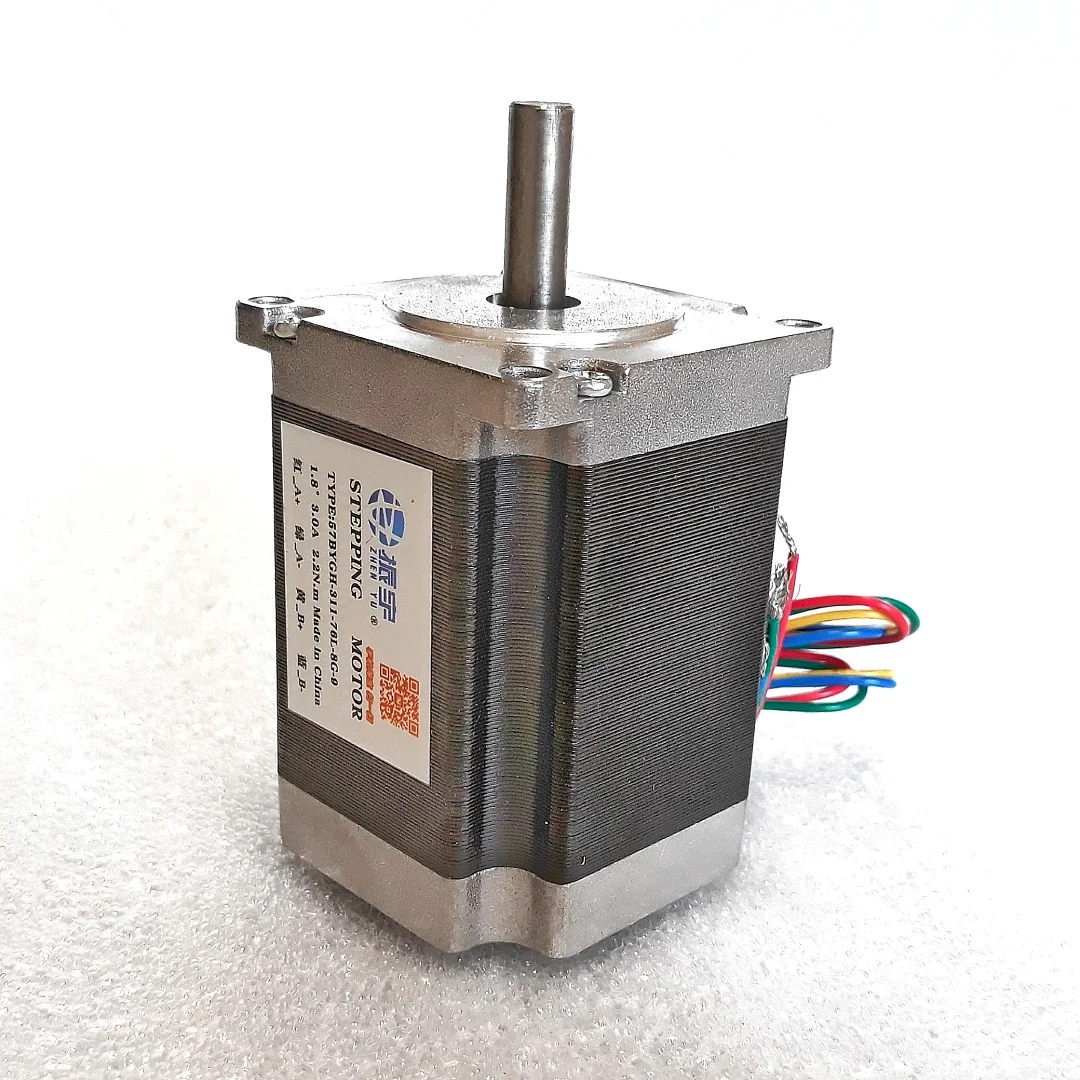

Двофазний гібридний кроковий двигун NEMA 23 з маркуванням 57BYGH-311-76L-8G-9. На табличці вказано крок 1.8°, струм фази 3.0 А й утримувальний момент 2.2 Н·м. 200 кроків на оберт, чотири виводи, вал 8 мм.

Підключення

Схема виводів на табличці двигуна: червоний A+, зелений A-, жовтий B+, синій B-. Червоний і зелений дріт це одна обмотка, жовтий і синій інша. Пари виводів перевіряють мультиметром: між дротами однієї обмотки прилад показує її опір, між дротами різних обмоток коло розірване. Якщо вісь їде у зворотний бік, міняють місцями два дроти однієї обмотки.

Струм і драйвер

Драйвер потрібен з піковим струмом від 3 x 1.41 = 4.2 А. На драйвері з меншим струмом двигун працює, але момент падає разом зі струмом.

Розміри й посадка

Фланець 56.4 мм, чотири наскрізні отвори Ø5 мм на відстані 47.1 мм, посадковий буртик Ø38 мм заввишки 1.6 мм. Кронштейн, муфта й редуктор із фланцем 57 мм підходять до нього так само, як до інших NEMA 23.

Де застосовувати

Осі X і Y фрезерних верстатів по деревині й пластику, портали лазерних і плазмових верстатів, вісь Z з гвинтом.
