Шаговый двигатель NEMA 23 2.2 Н·м, 3 А, длина 80 мм, вал 8 мм

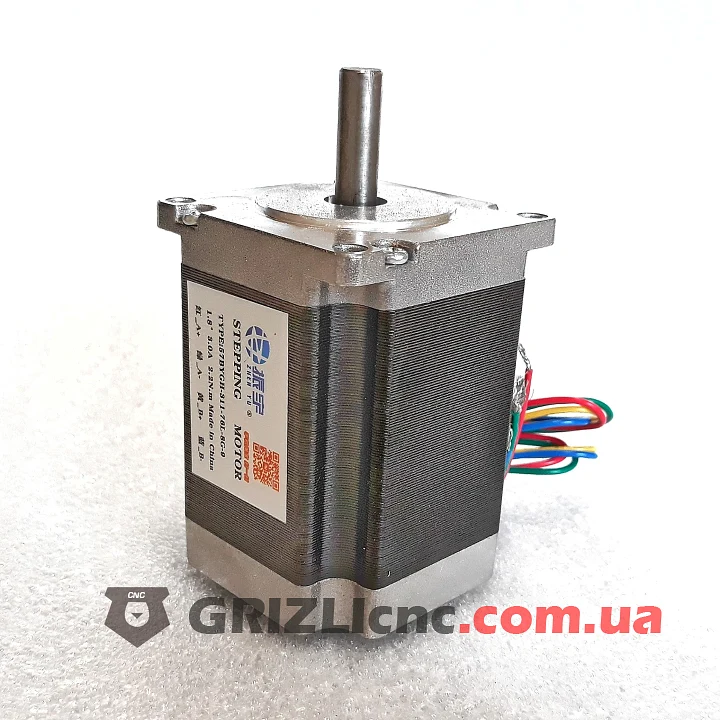

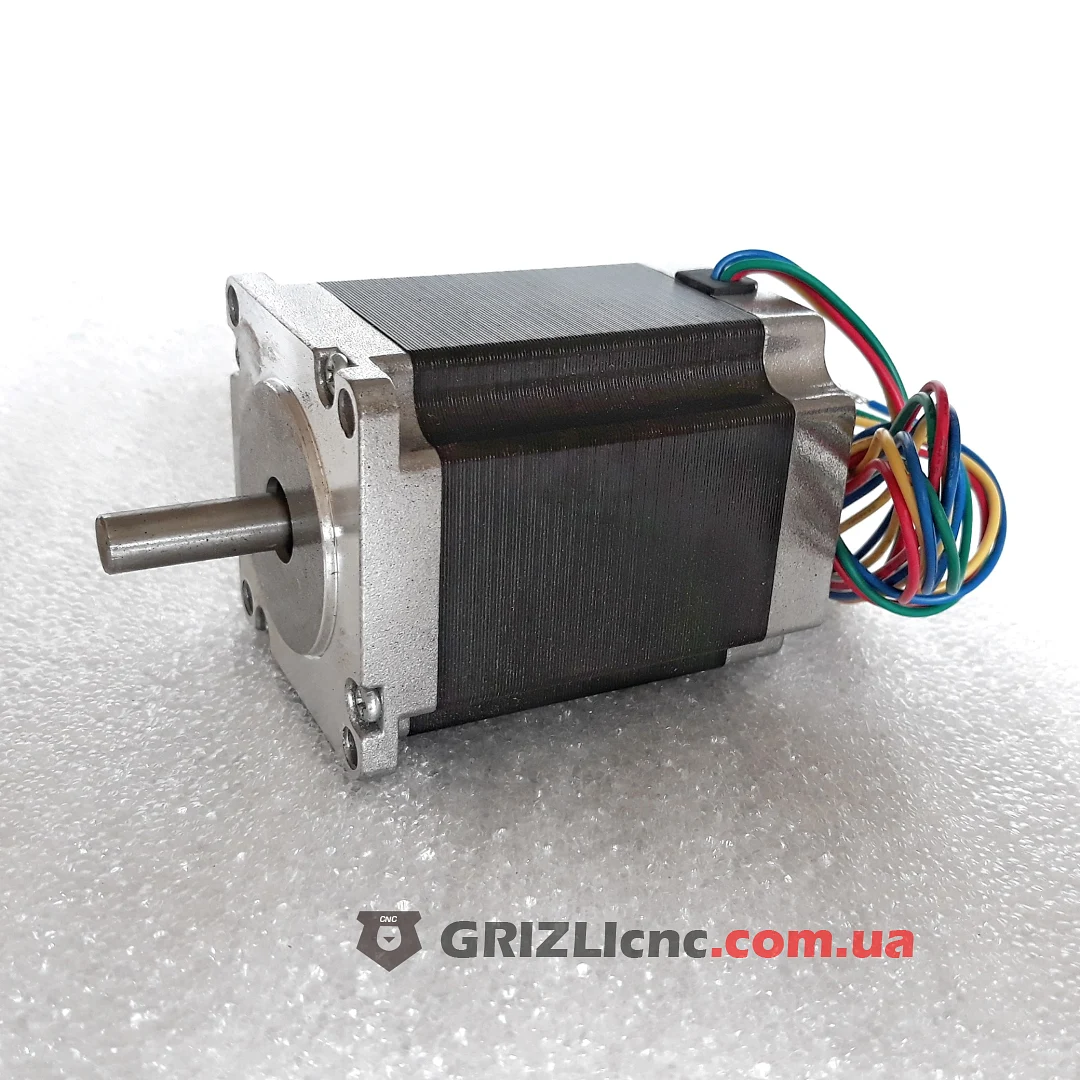

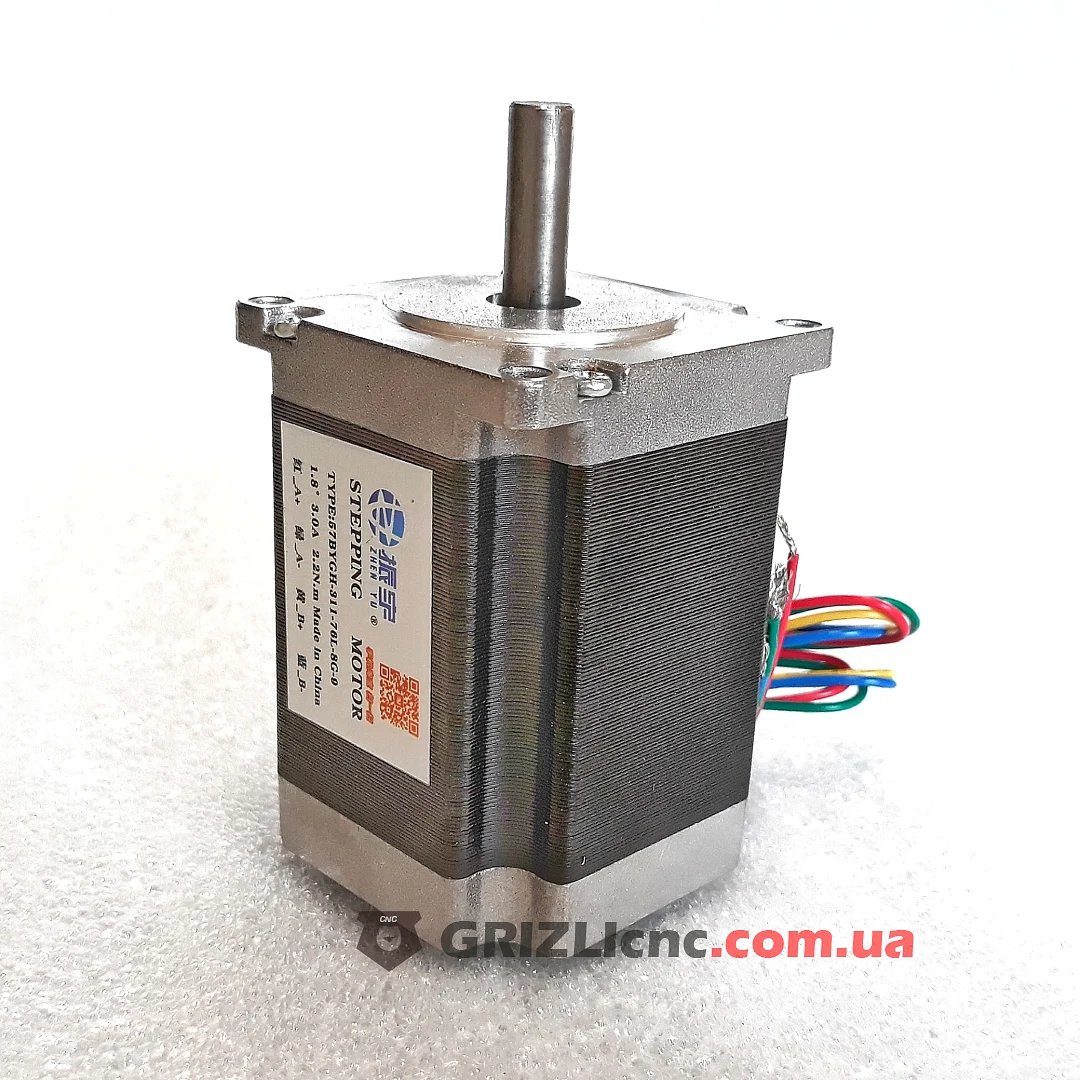

Двухфазный гибридный шаговый двигатель NEMA 23 с маркировкой 57BYGH-311-76L-8G-9. На табличке указаны шаг 1.8°, ток фазы 3.0 А и удерживающий момент 2.2 Н·м. 200 шагов на оборот, четыре вывода, вал 8 мм.

Подключение

Схема выводов на табличке двигателя: красный A+, зелёный A-, жёлтый B+, синий B-. Красный и зелёный провод это одна обмотка, жёлтый и синий другая. Пары выводов проверяют мультиметром: между проводами одной обмотки прибор показывает её сопротивление, между проводами разных обмоток цепь разорвана. Если ось едет в обратную сторону, меняют местами два провода одной обмотки.

Ток и драйвер

Драйвер нужен с пиковым током от 3 x 1.41 = 4.2 А. На драйвере с меньшим током двигатель работает, но момент падает вместе с током.

Размеры и посадка

Фланец 56.4 мм, четыре сквозных отверстия Ø5 мм на расстоянии 47.1 мм, посадочный буртик Ø38 мм высотой 1.6 мм. Кронштейн, муфта и редуктор с фланцем 57 мм подходят к нему так же, как к другим NEMA 23.

Где применять

Оси X и Y фрезерных станков по дереву и пластику, порталы лазерных и плазменных станков, ось Z с винтом.
