Кроковий двигун NEMA 23 1.2 Н·м, 2.8 А, довжина 52 мм, вал 8 мм

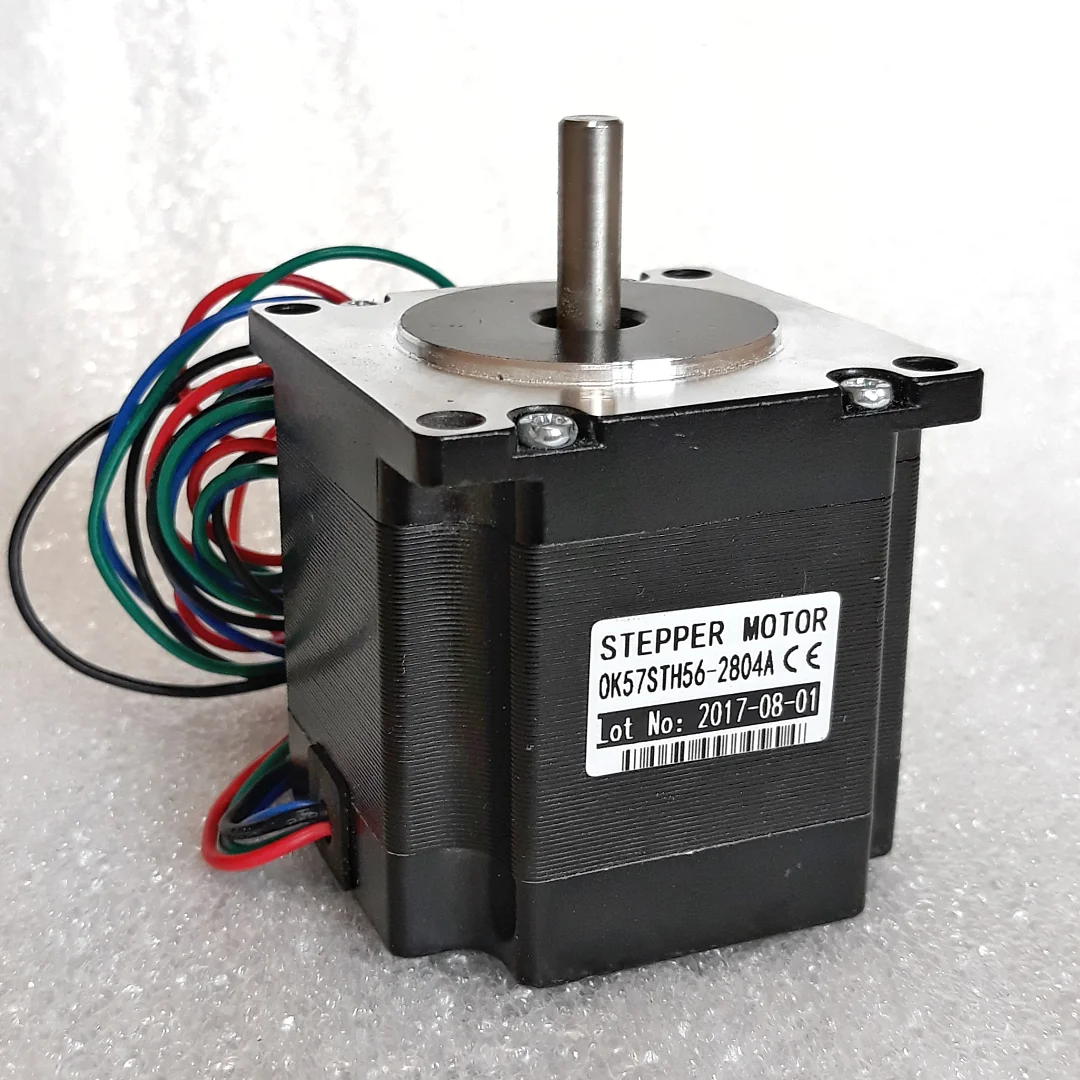

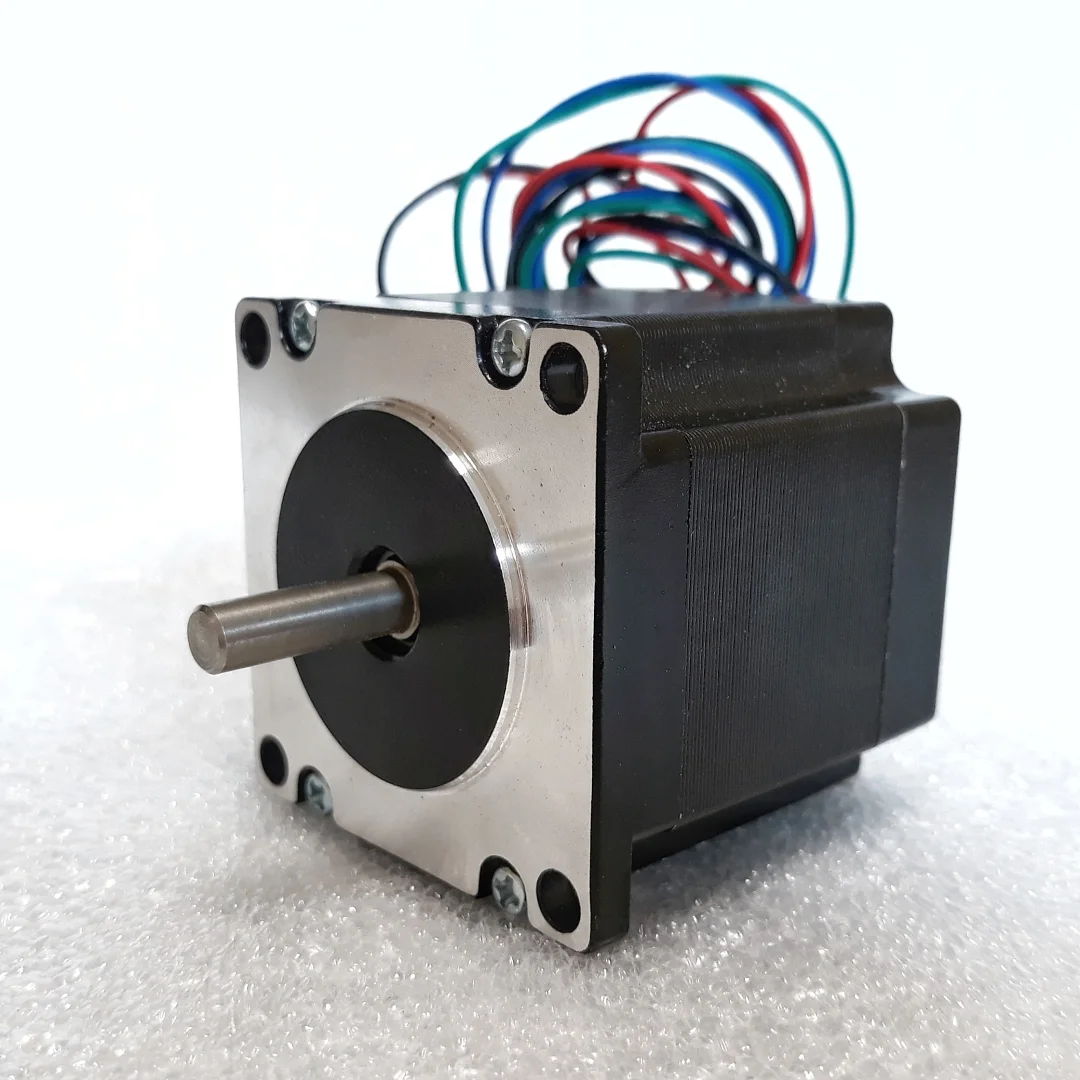

Двофазний гібридний кроковий двигун NEMA 23 з маркуванням 57STH56-2804A. Утримувальний момент 1.2 Н·м, струм фази 2.8 А, крок 1.8°, 200 кроків на оберт, чотири виводи. Корпус довжиною 52 мм, вал 8 мм. Той самий двигун є з валом 6.35 мм.

Електричні параметри

Для моделі 57STH56-2804A вказано опір обмотки 0.9 Ом, індуктивність 2.5 мГн і момент інерції ротора 300 г·см². Номінальна напруга обмотки 2.8 x 0.9 = 2.52 В, двигун живлять через драйвер з обмеженням струму. Драйвер потрібен з піковим струмом від 2.8 x 1.41 = 4 А.

Розміри й посадка

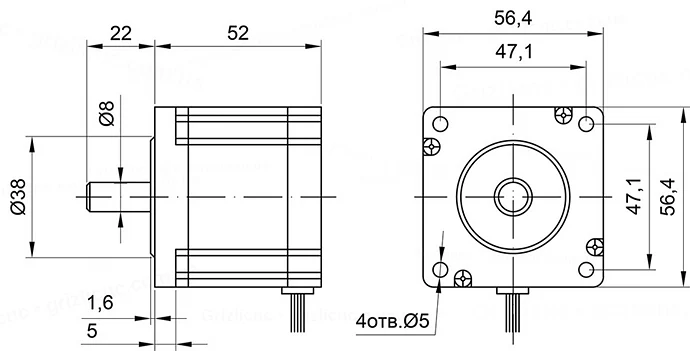

Фланець 56.4 мм, чотири наскрізні отвори Ø5 мм на відстані 47.1 мм, посадковий буртик Ø38 мм заввишки 1.6 мм. Вал 8 мм виступає на 22 мм. Це найкоротший і найлегший NEMA 23: його ставлять там, де NEMA 17 бракує моменту, а довгий NEMA 23 не вміщується.

Підключення

Пари виводів перевіряють мультиметром: між дротами однієї обмотки прилад показує її опір, між дротами різних обмоток коло розірване. Якщо вісь їде у зворотний бік, міняють місцями два дроти однієї обмотки.

Де застосовувати

Вісь Z гравіювального верстата, легкі осі X і Y з пасом або гвинтом із кроком 5 мм, поворотні осі, подавальні механізми й дозатори. Для порталу фрезерного верстата по деревині беруть NEMA 23 довжиною від 76 мм.
