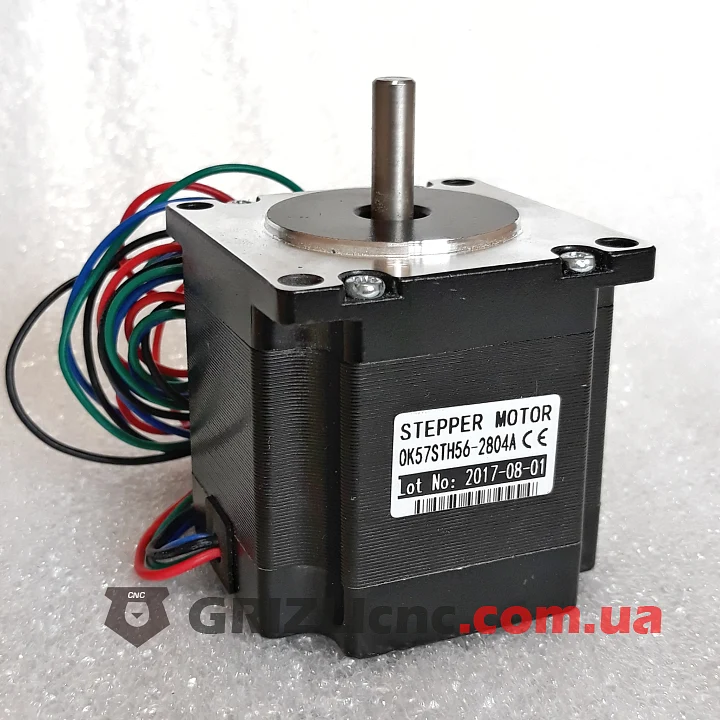

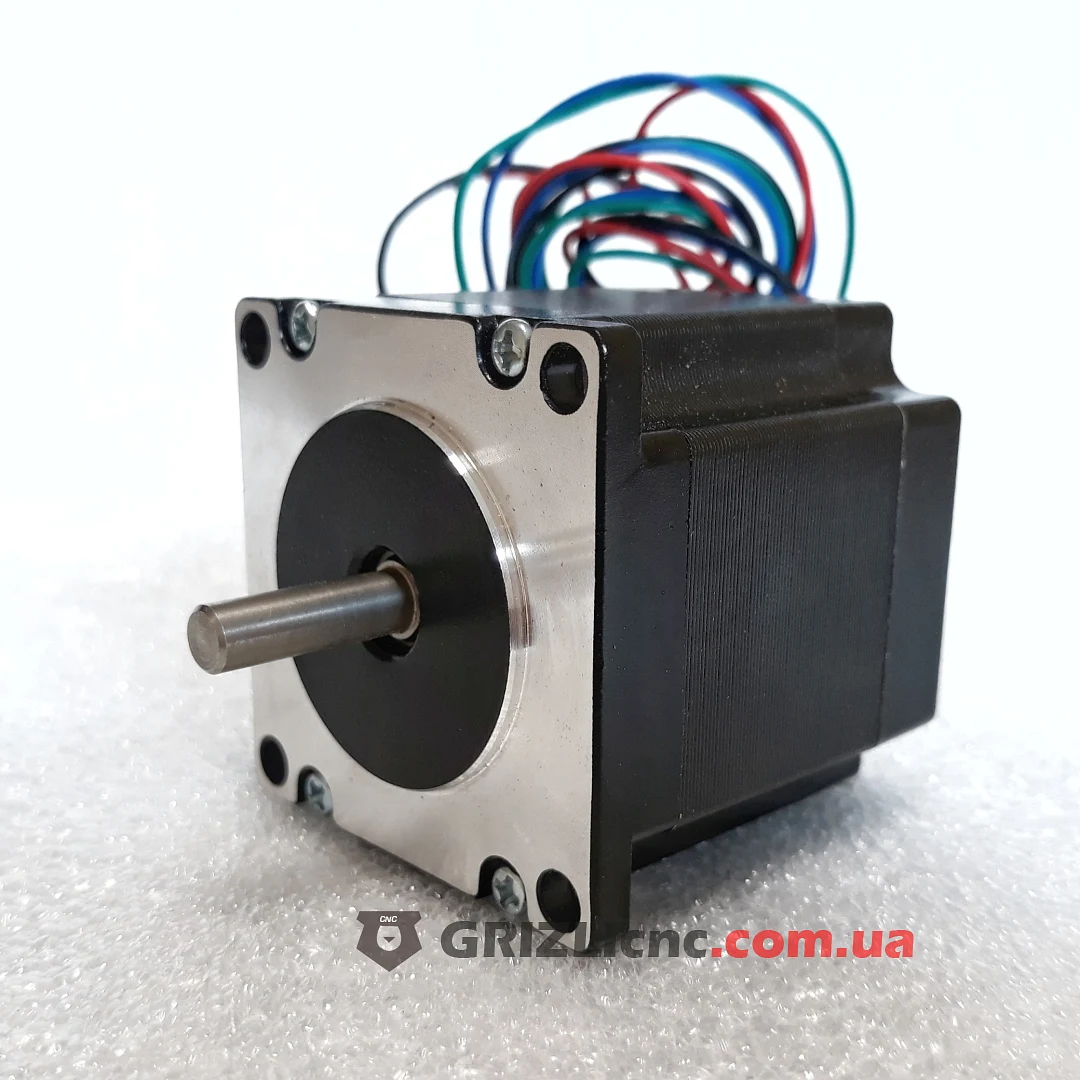

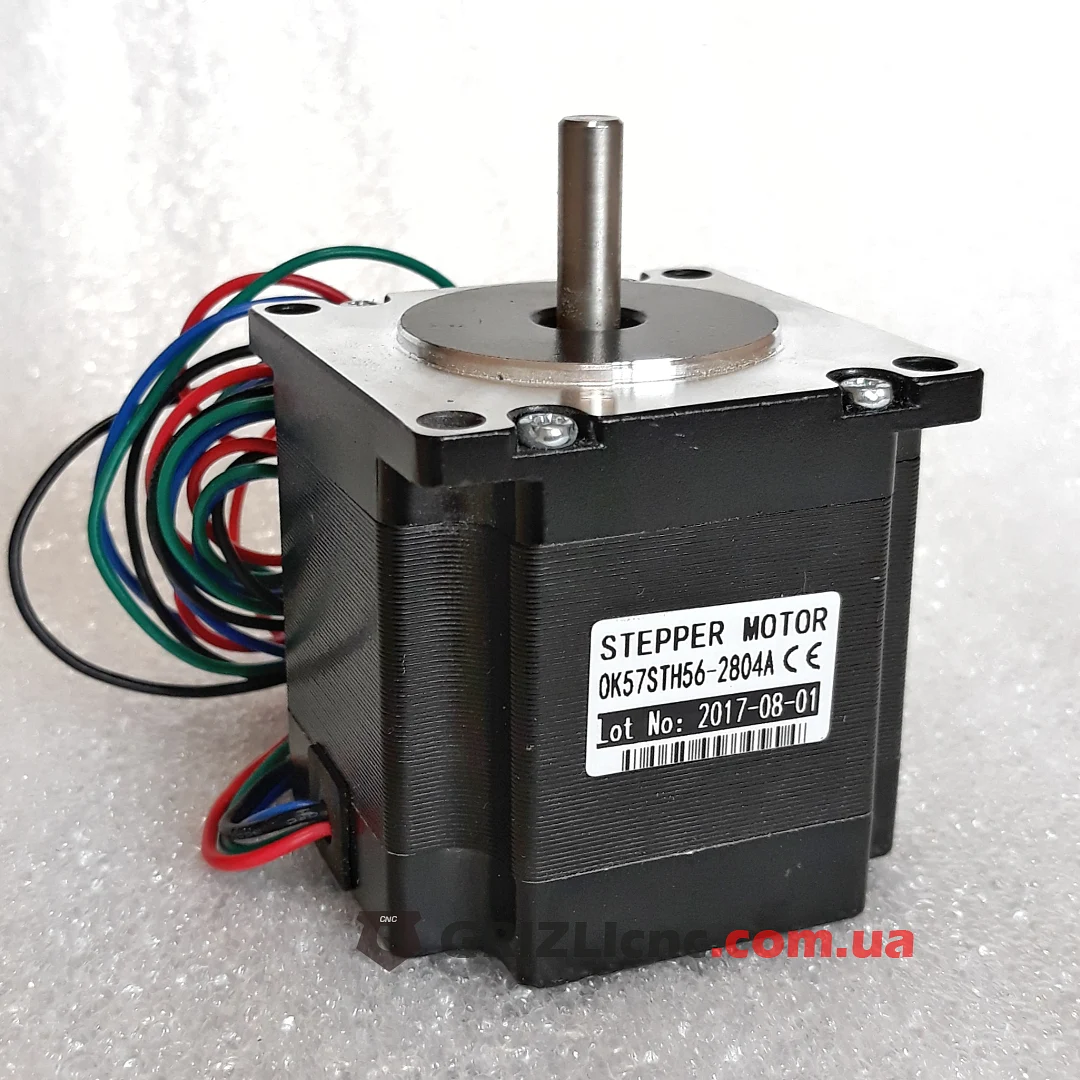

Двухфазный гибридный шаговый двигатель NEMA 23 с маркировкой 57STH56-2804A. Удерживающий момент 1.2 Н·м, ток фазы 2.8 А, шаг 1.8°, 200 шагов на оборот, четыре вывода. Корпус длиной 52 мм, вал 8 мм. Тот же двигатель есть с валом 6.35 мм.
Электрические параметры
Для модели 57STH56-2804A указаны сопротивление обмотки 0.9 Ом, индуктивность 2.5 мГн и момент инерции ротора 300 г·см². Номинальное напряжение обмотки 2.8 x 0.9 = 2.52 В, двигатель питают через драйвер с ограничением тока. Драйвер нужен с пиковым током от 2.8 x 1.41 = 4 А.
Размеры и посадка

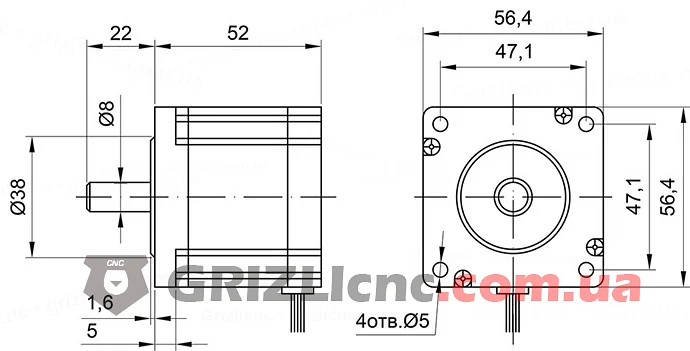

Фланец 56.4 мм, четыре сквозных отверстия Ø5 мм на расстоянии 47.1 мм, посадочный буртик Ø38 мм высотой 1.6 мм. Вал 8 мм выступает на 22 мм. Это самый короткий и лёгкий NEMA 23: его ставят там, где NEMA 17 не хватает момента, а длинный NEMA 23 не помещается.
Подключение
Пары выводов проверяют мультиметром: между проводами одной обмотки прибор показывает её сопротивление, между проводами разных обмоток цепь разорвана. Если ось едет в обратную сторону, меняют местами два провода одной обмотки.
Где применять
Ось Z гравировального станка, лёгкие оси X и Y с ремнём или винтом с шагом 5 мм, поворотные оси, подающие механизмы и дозаторы. Для портала фрезерного станка по дереву берут NEMA 23 длиной от 76 мм.
