SBR25UU це лінійний підшипник відкритого типу для круглого вала на опорі SBR25 діаметром 25 мм. У верстатах з ЧПУ каретка в парі з валом забезпечує лінійне переміщення порталу, столу або шпиндельного вузла.
Будова

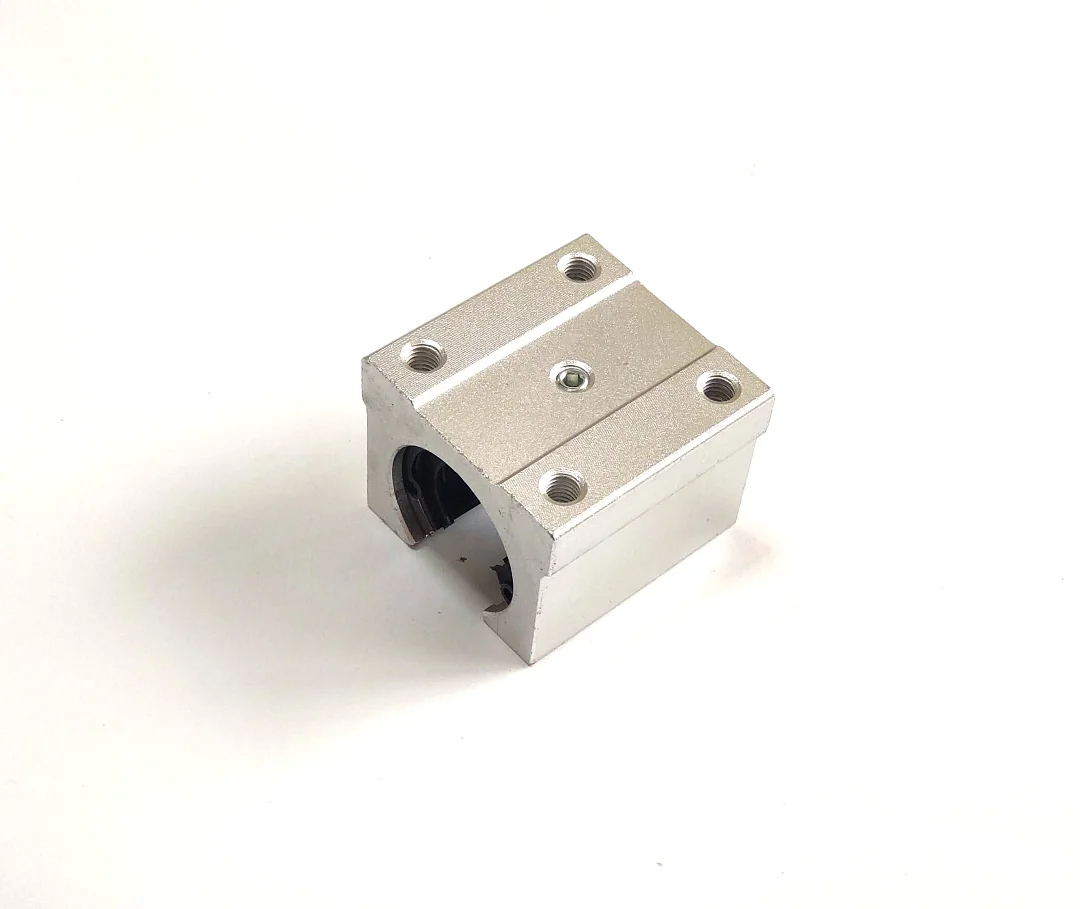

Каретка це лінійний кульковий підшипник в алюмінієвому корпусі. Під час руху кульки постійно циркулюють замкненими доріжками, тому опір малий, а знос повільний. Регулювальні гвинти корпусу уточнюють положення підшипника й вибирають люфт у парі вал і підшипник.

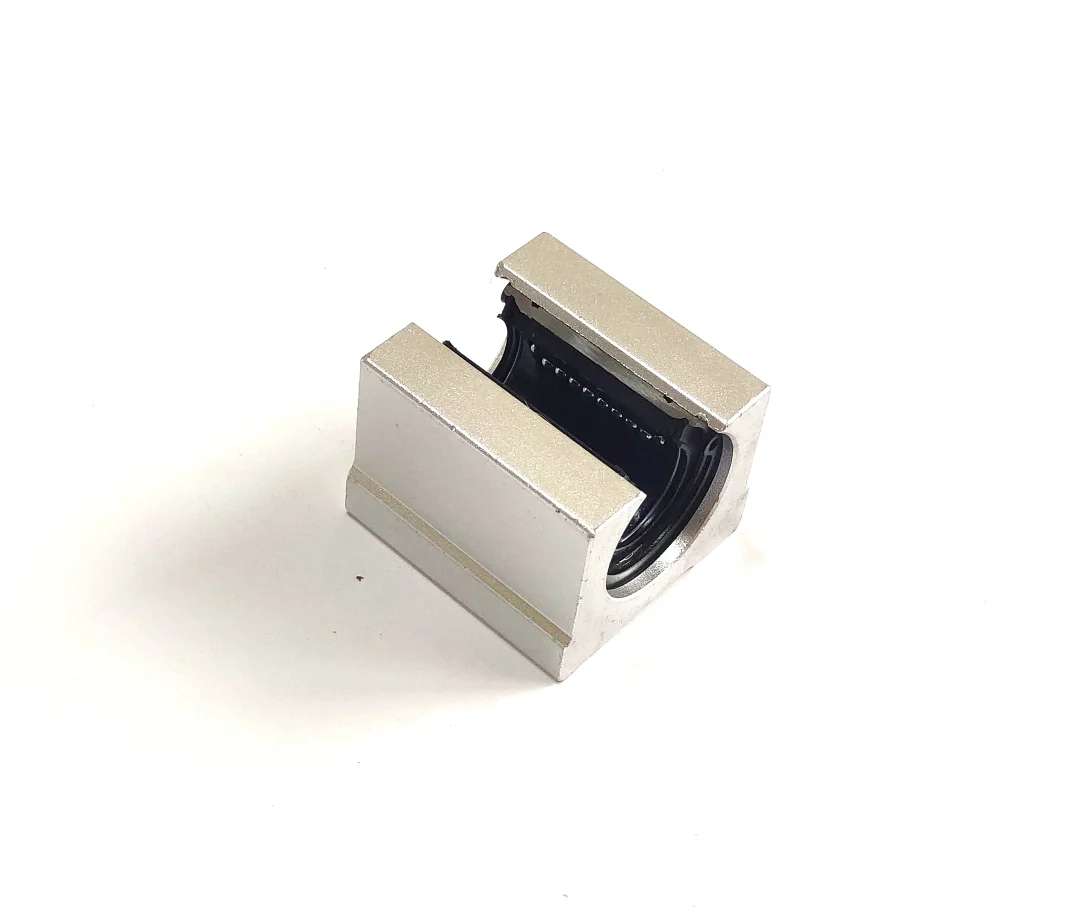

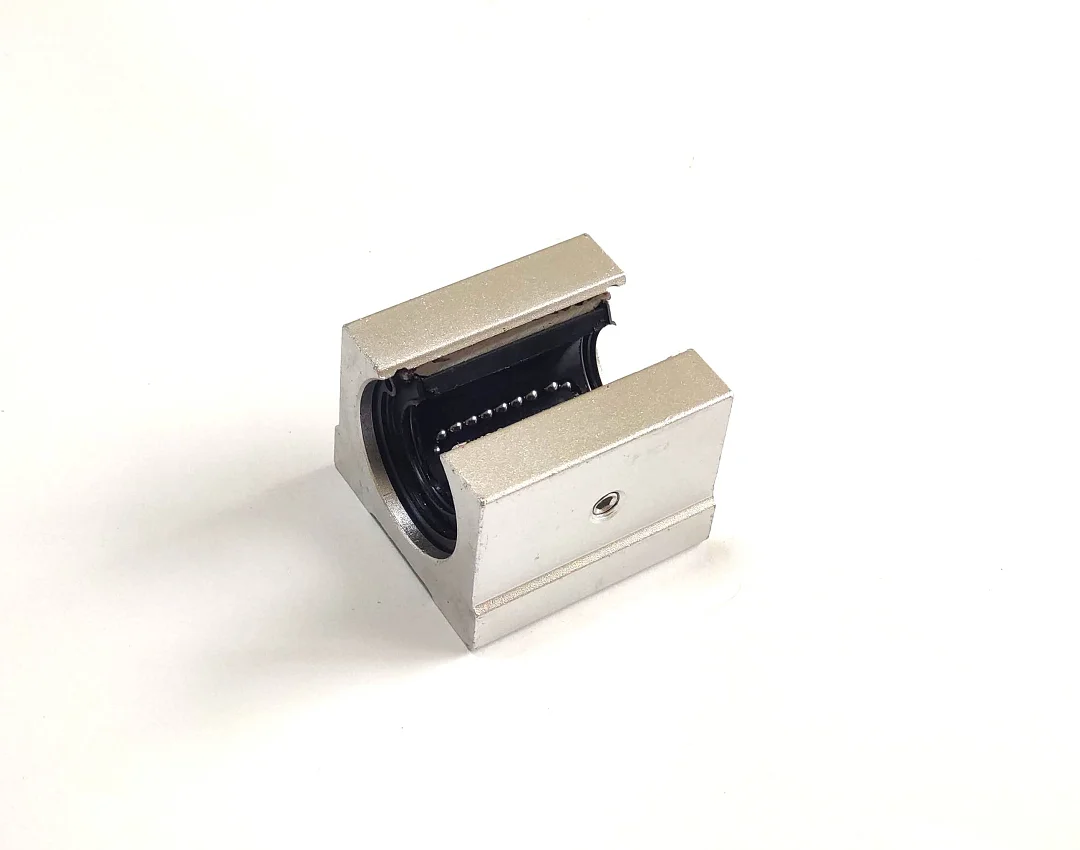

Корпус відкритий знизу: крізь проріз проходить опора вала, тому каретка йде валом по всій його довжині, не зачіпаючи опору.

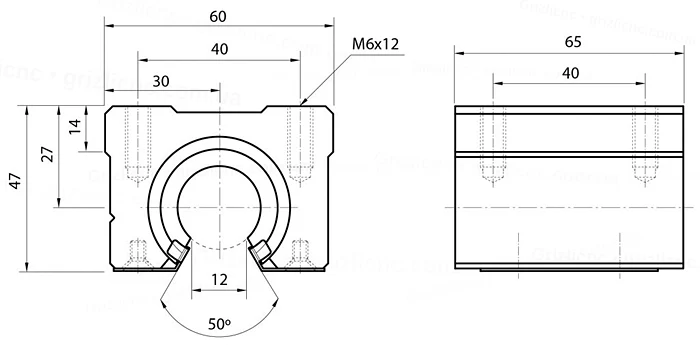

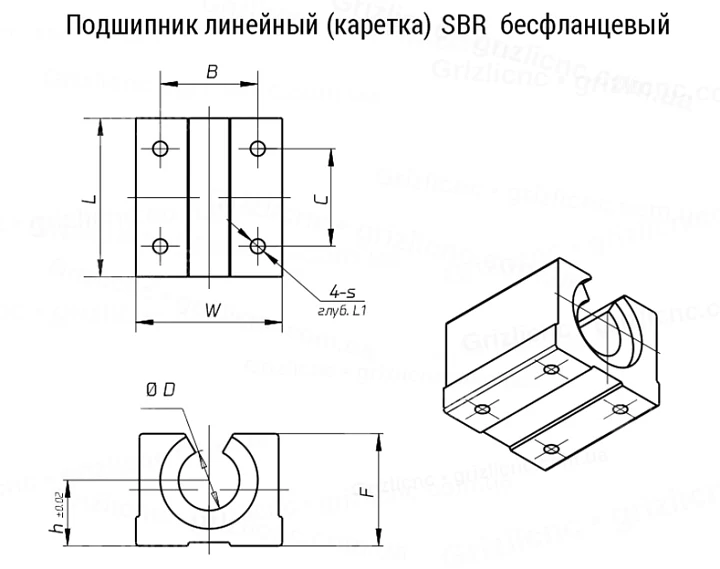

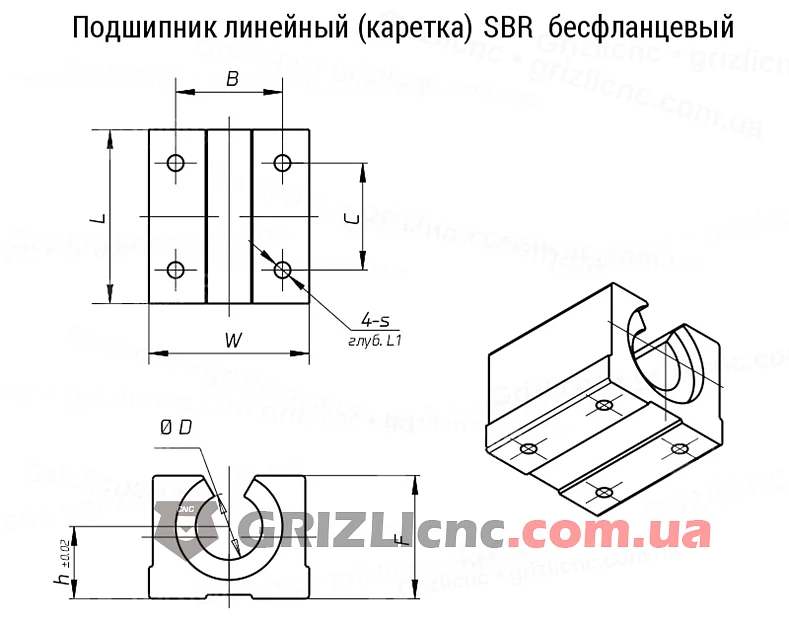

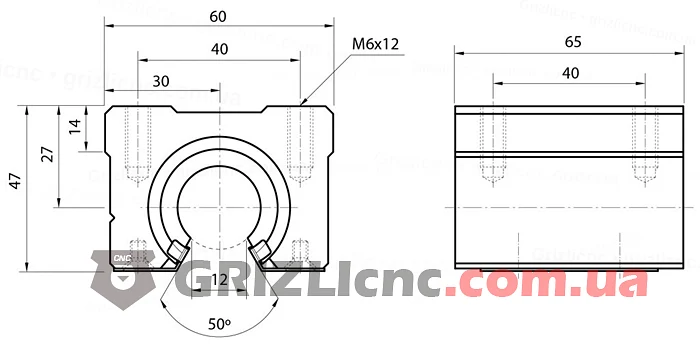

Розміри
| Параметр | Значення |
|---|
| Ширина W | 60 мм |
| Довжина L | 65 мм |
| Висота осі вала h | 27 мм |
| Загальна висота F | 47 мм |
| Відстань між отворами по ширині B | 40 мм |
| Відстань між отворами по довжині C | 40 мм |
| Різьба кріплення | M6x12 |
Де застосовують
Вал 25 мм допускає для пари вал і підшипник великі навантаження: верстати для обробки дерева, пластику, алюмінію з важким порталом. На вісь ставлять два вали SBR25 і по дві каретки на кожному.
