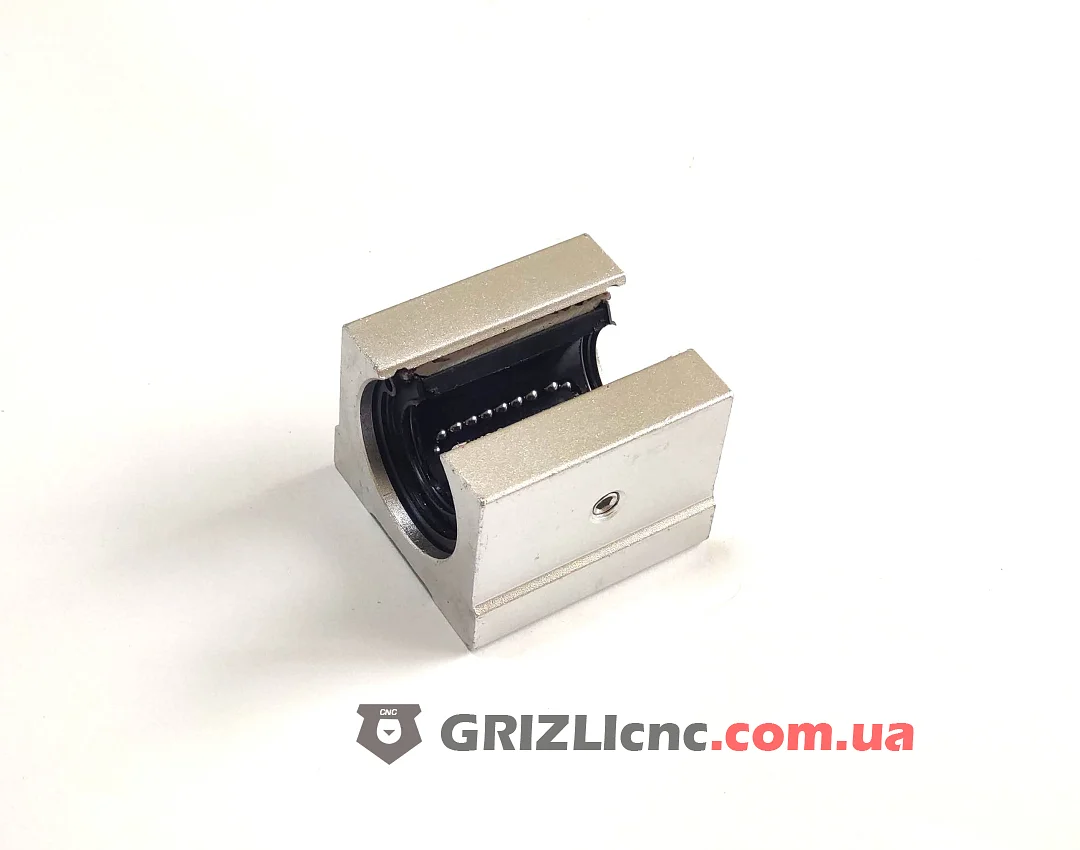

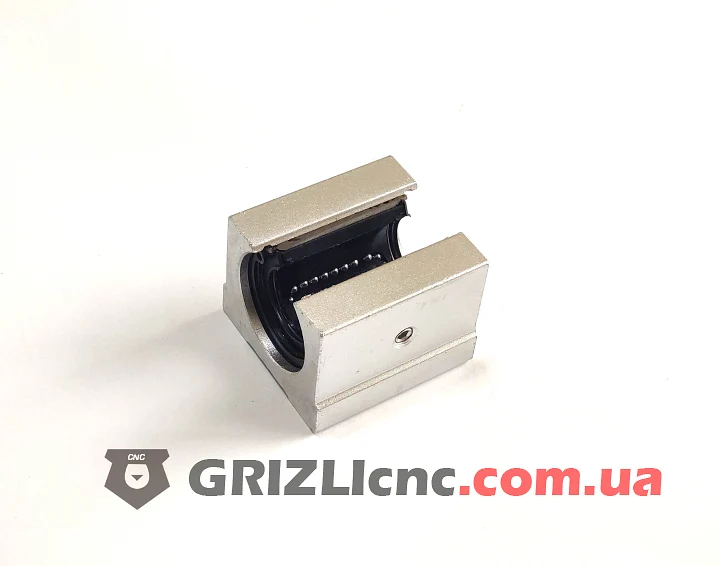

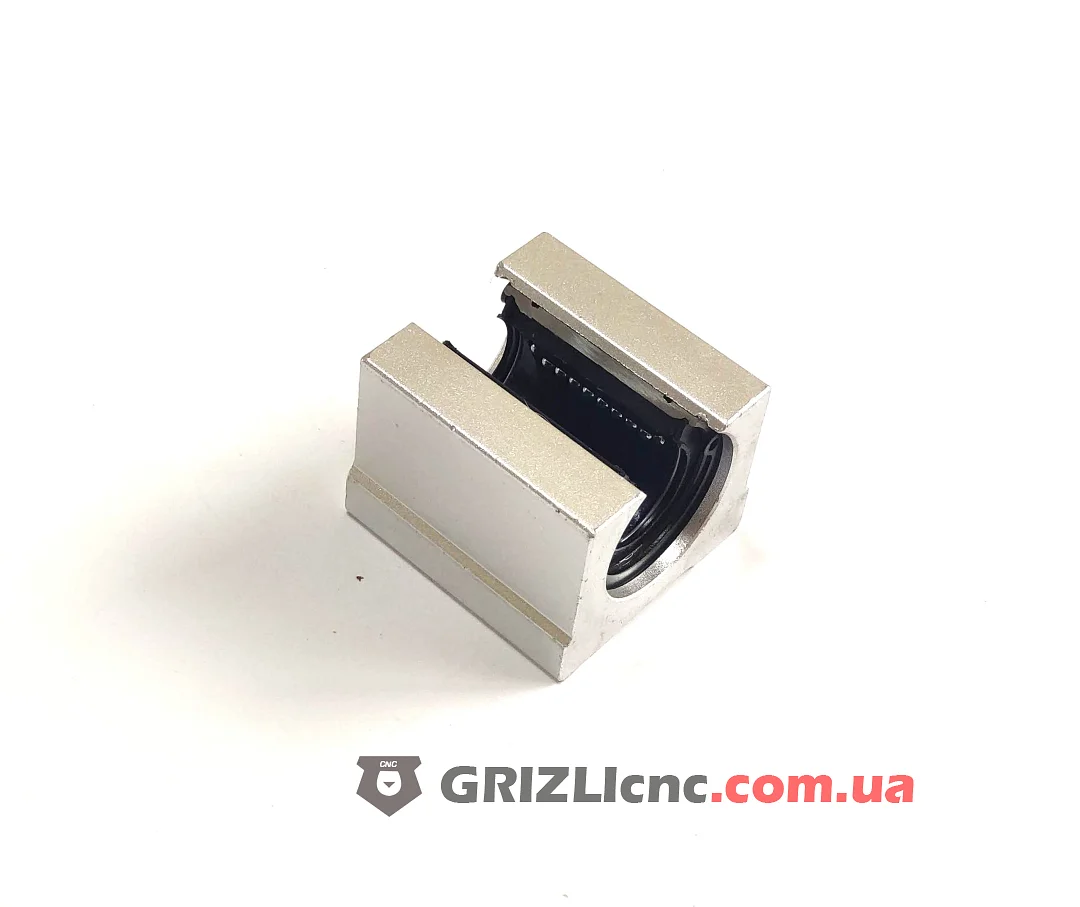

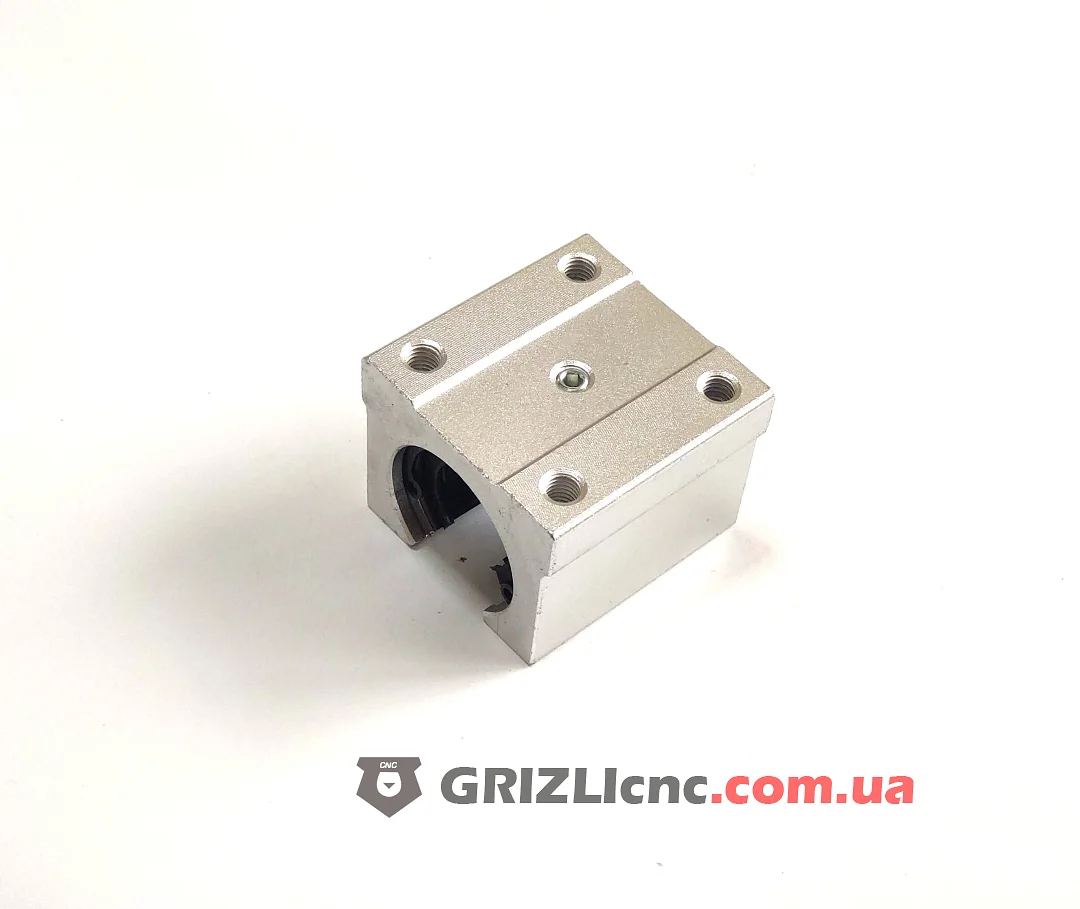

Линейный подшипник SBR25UU для вала на опоре 25мм
Характеристики
- Внутренний диаметр25 мм
- Материал корпусаАлюминий
Доставка
По Украине
Новой Почтой
Оплата
При получении
На карту
ПриватБанк
MonoBank
На р/с ФОП (Без НДС)
Описание
Линейные подшипники (каретки) SBR25UU используются в станках с ЧПУ, Они обеспечивают линейное перемещение исполнительного механизма, перемещаясь по круглому валу на опоре SBR25. Диаметр вала 25 мм допускает для пары вал-подшипник достаточно большие нагрузки при размере рабочего поля до 2500 мм. Их можно использовать в граверах и станках для обработки дерева, пластика, алюминия. Работают в диапазоне температур от -20°C до +110°C. Каретки представляют собой линейный шариковый подшипник в алюминиевом корпусе. При движении каретки шарики линейного подшипника постоянно циркулируют по кругу, обеспечивая низкое сопротивление и длительный срок эксплуатации за счет малого износа. У каретки предусмотрены регулировочные винты для уточнения положения подшипника в каретке и для устранения люфта в паре вал-подшипник.
Ниже приведена таблица для выбора других размеров подшипников
Модель | Диаметр | W | L | L1 | F | S | C | B | h |
SBR12 UU | Ø12 | 41 | 39 | 9 | 28 | M5 | 26 | 28 | 17 |
SBR16 UU | Ø16 | 45 | 45 | 9 | 33 | M5 | 30 | 32 | 20 |
SBR20 UU | Ø20 | 48 | 50 | 11 | 39 | M6 | 35 | 35 | 23 |
SBR25 UU | Ø25 | 60 | 65 | 12 | 47 | M6 | 40 | 40 | 25 |
SBR16L UU | Ø16 | 45 | 84.2 | 9 | 33 | M5 | 60 | 32 | 20 |
SBR20L UU | Ø20 | 48 | 96 | 11 | 39 | M6 | 70 | 35 | 23 |
SBR25L UU | Ø25 | 60 | 130 | 11 | 47 | M6 | 100 | 40 | 25 |
