SBR20UU це лінійний підшипник відкритого типу з бронзовим осердям для круглого вала на опорі SBR20 діаметром 20 мм. У верстатах з ЧПУ каретка в парі з валом забезпечує лінійне переміщення порталу, столу або шпиндельного вузла.
Будова

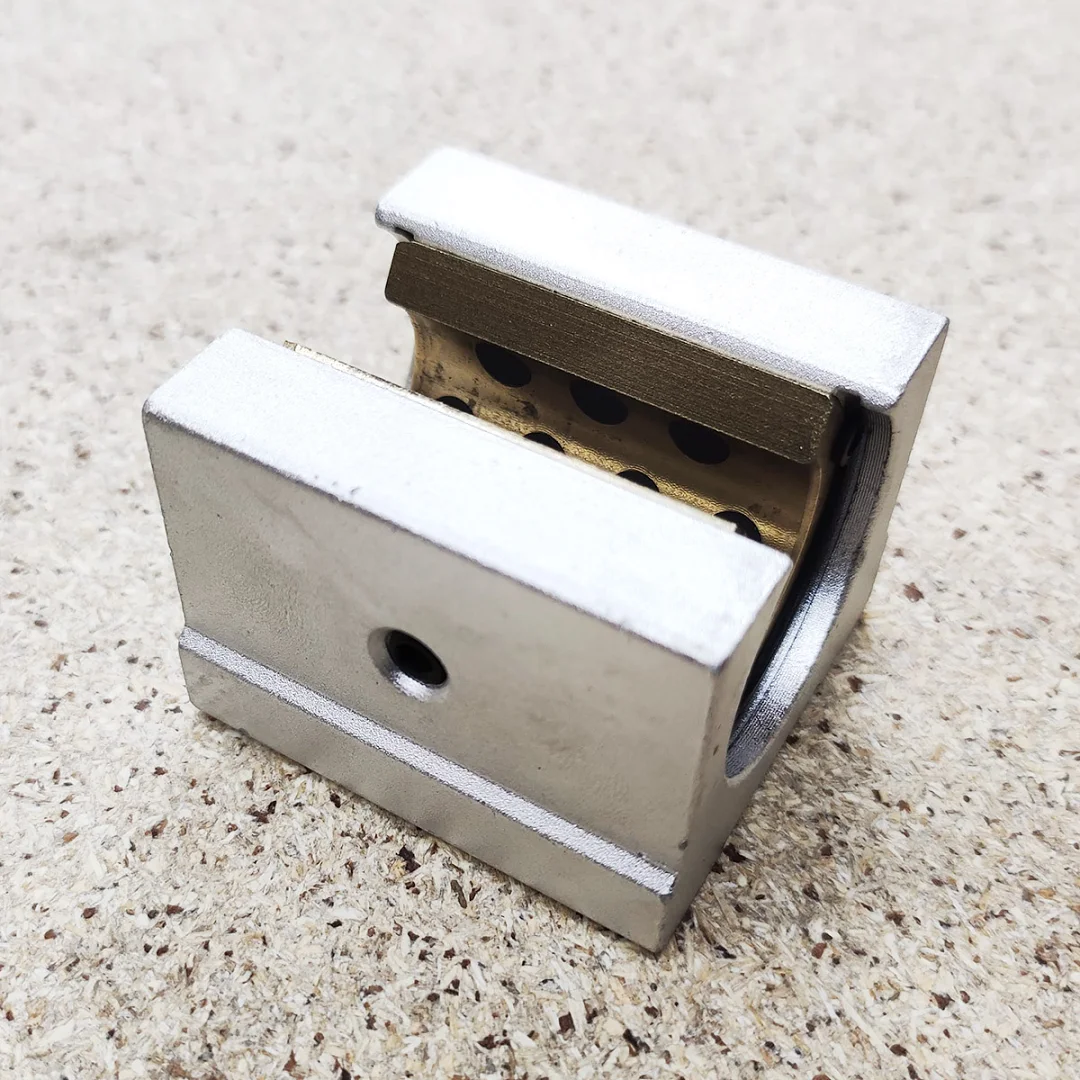

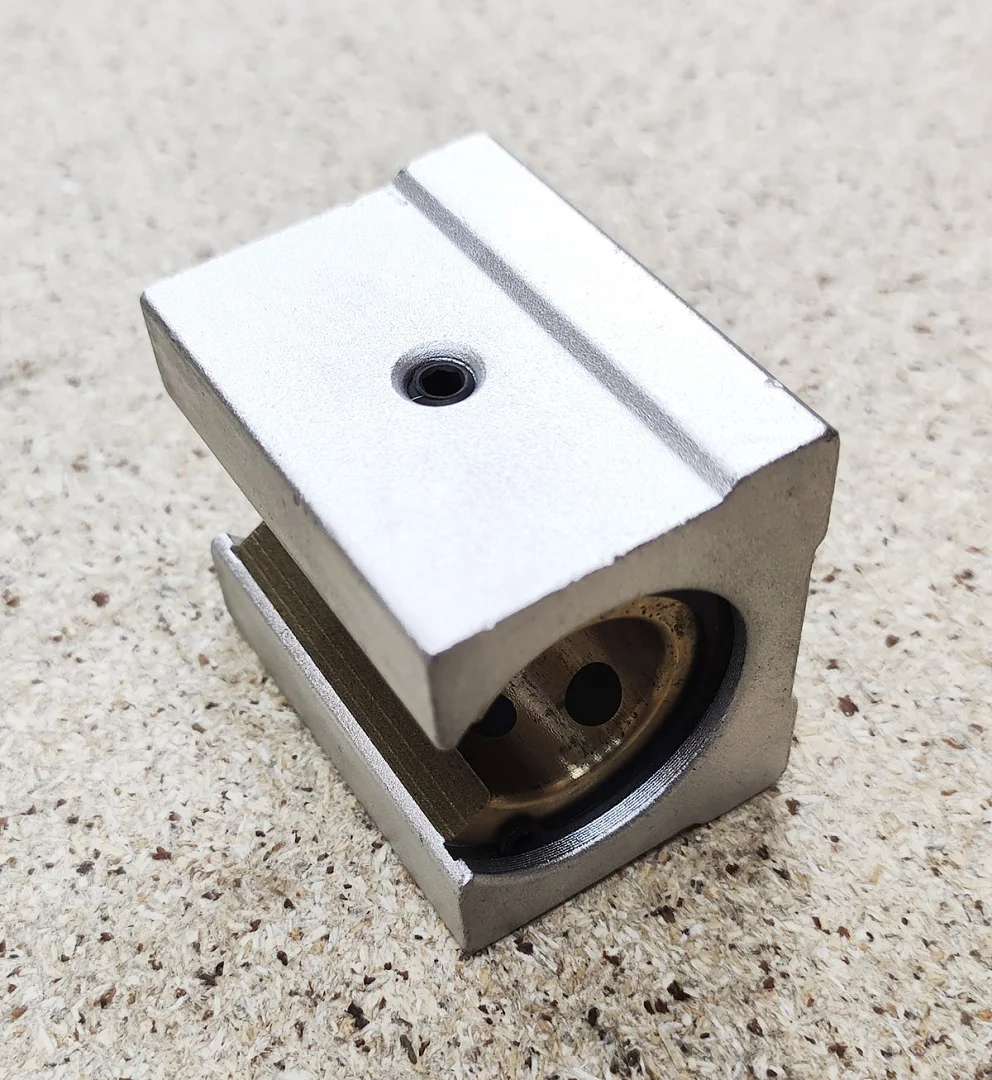

Усередині алюмінієвого корпусу стоїть не кульковий підшипник, а бронзові втулки ковзання із запресованим графітовим мастилом. Рухомих частин і пластикового сепаратора немає, кулькам нема чого висипатися, а мастило вже знаходиться у втулках і не потребує обслуговування.

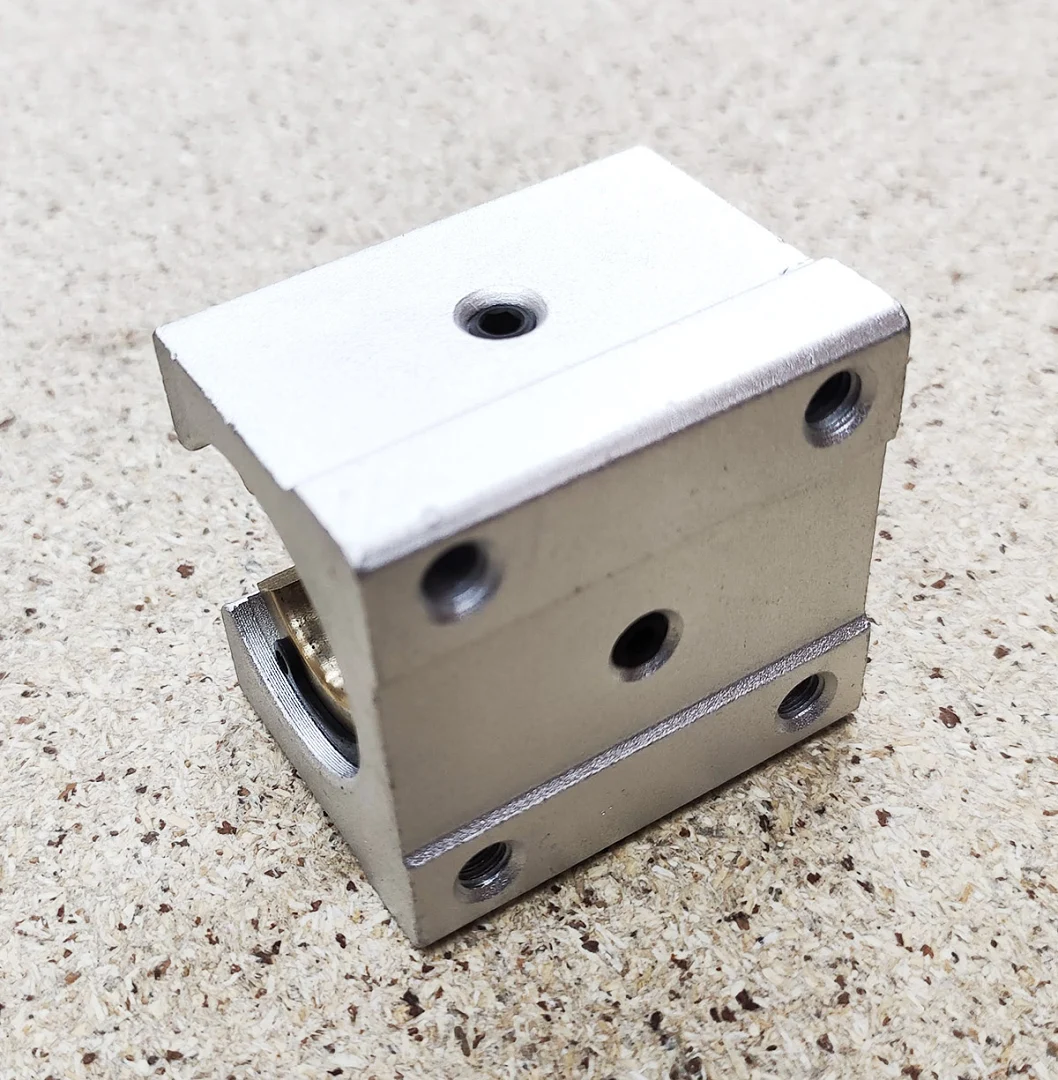

Регулювальні гвинти корпусу вибирають зазор між втулкою та валом. Каретка підходить на той самий вал SBR20, що й кульковий підшипник SBR20UU, і ставиться на ті самі отвори столу.

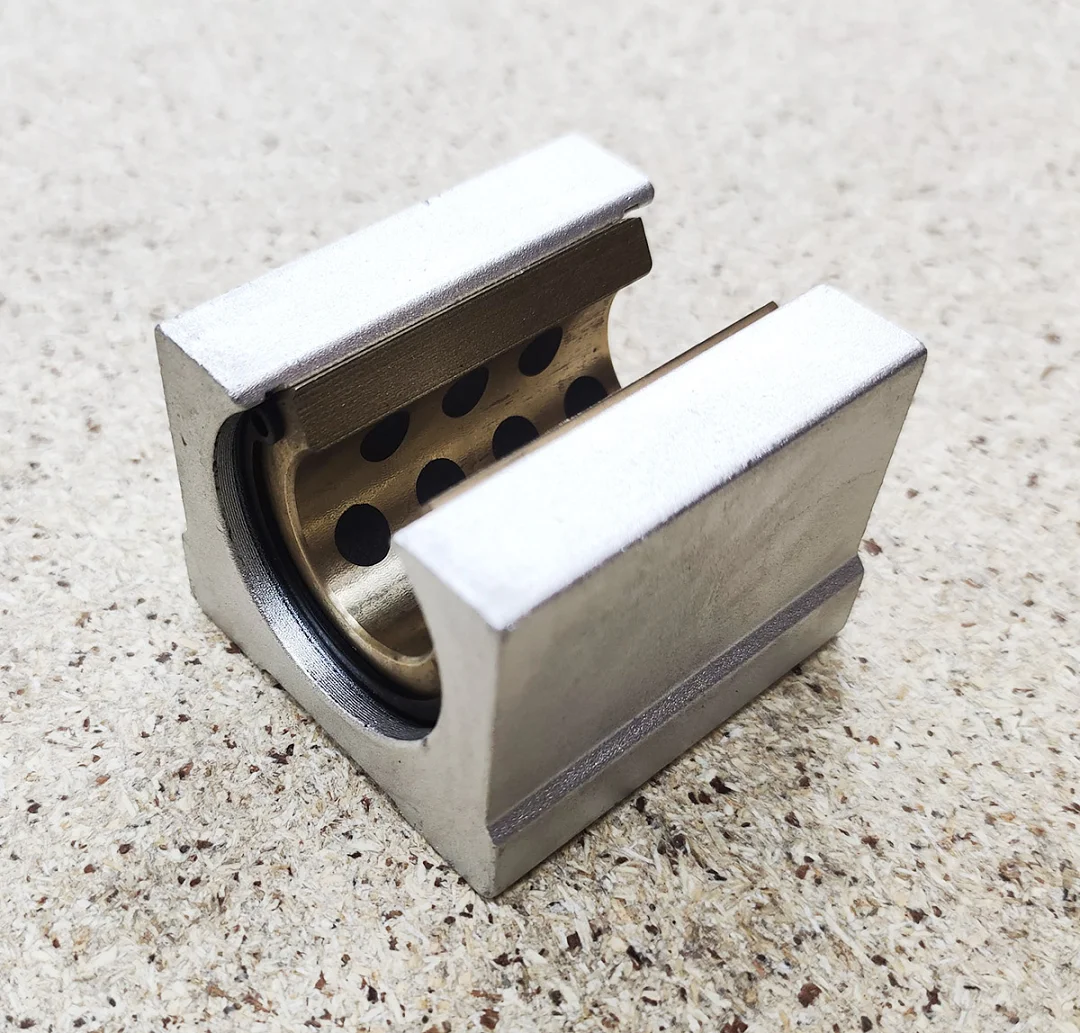

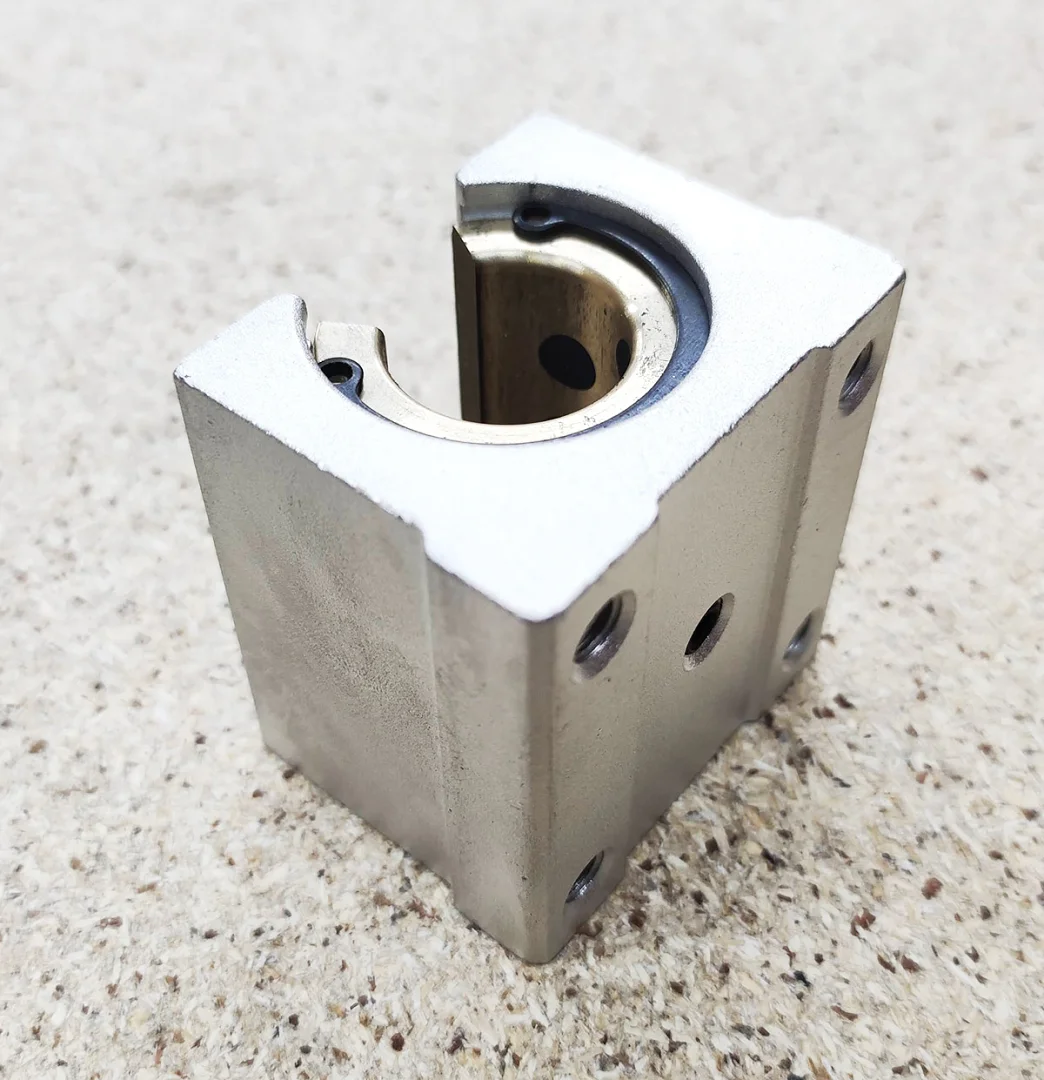

Корпус відкритий знизу: крізь проріз проходить опора вала, тому каретка йде валом по всій його довжині, не зачіпаючи опору.
Де застосовують
Вал 20 мм дає змогу працювати за середніх навантажень: гравери та верстати для обробки дерева, пластику, алюмінію. На вісь ставлять два вали SBR20 і по дві каретки на кожному.
