Линейный подшипник SBR20UU с бронзовым сердечником для вала на опоре SBR20

SBR20UU это линейный подшипник открытого типа с бронзовым сердечником для круглого вала на опоре SBR20 диаметром 20 мм. В станках с ЧПУ каретка в паре с валом обеспечивает линейное перемещение портала, стола или шпиндельного узла.

Устройство

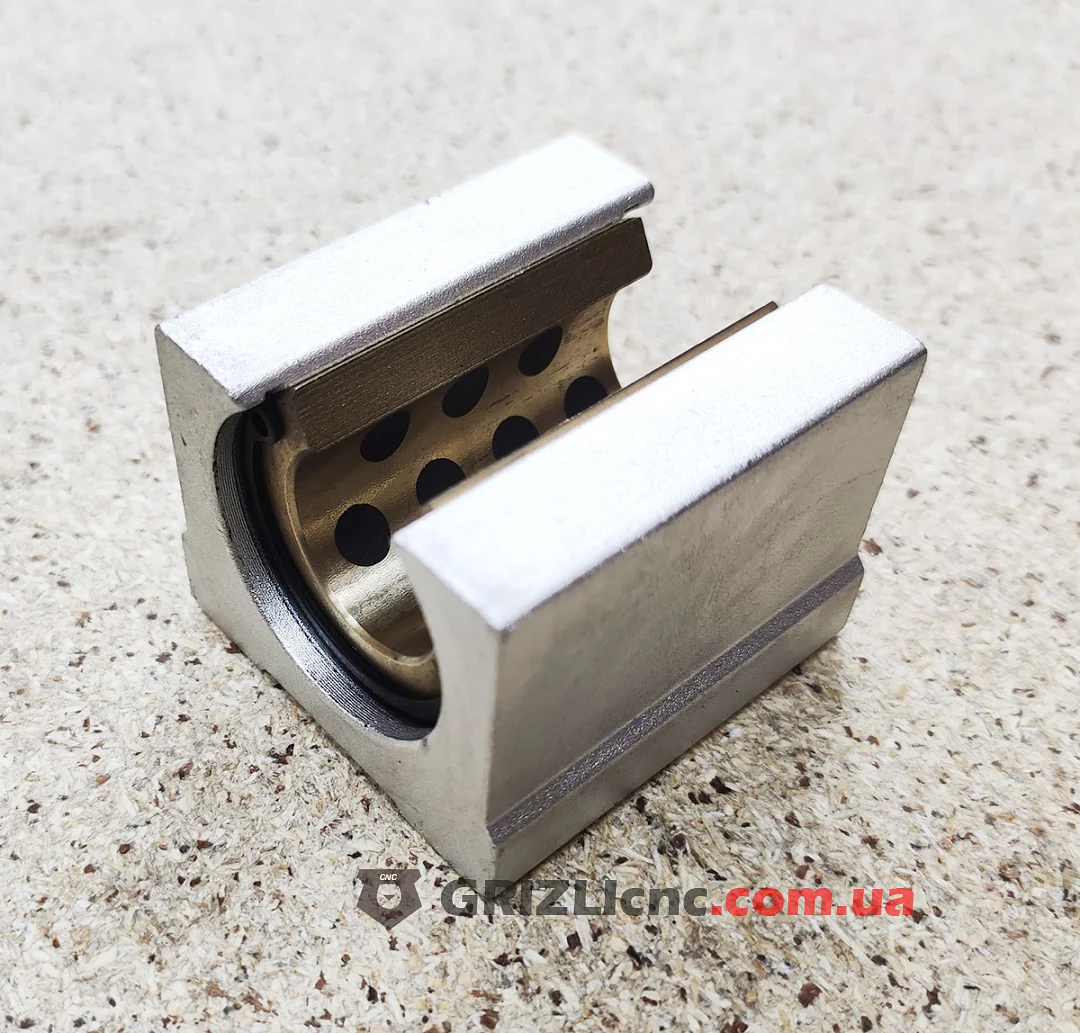

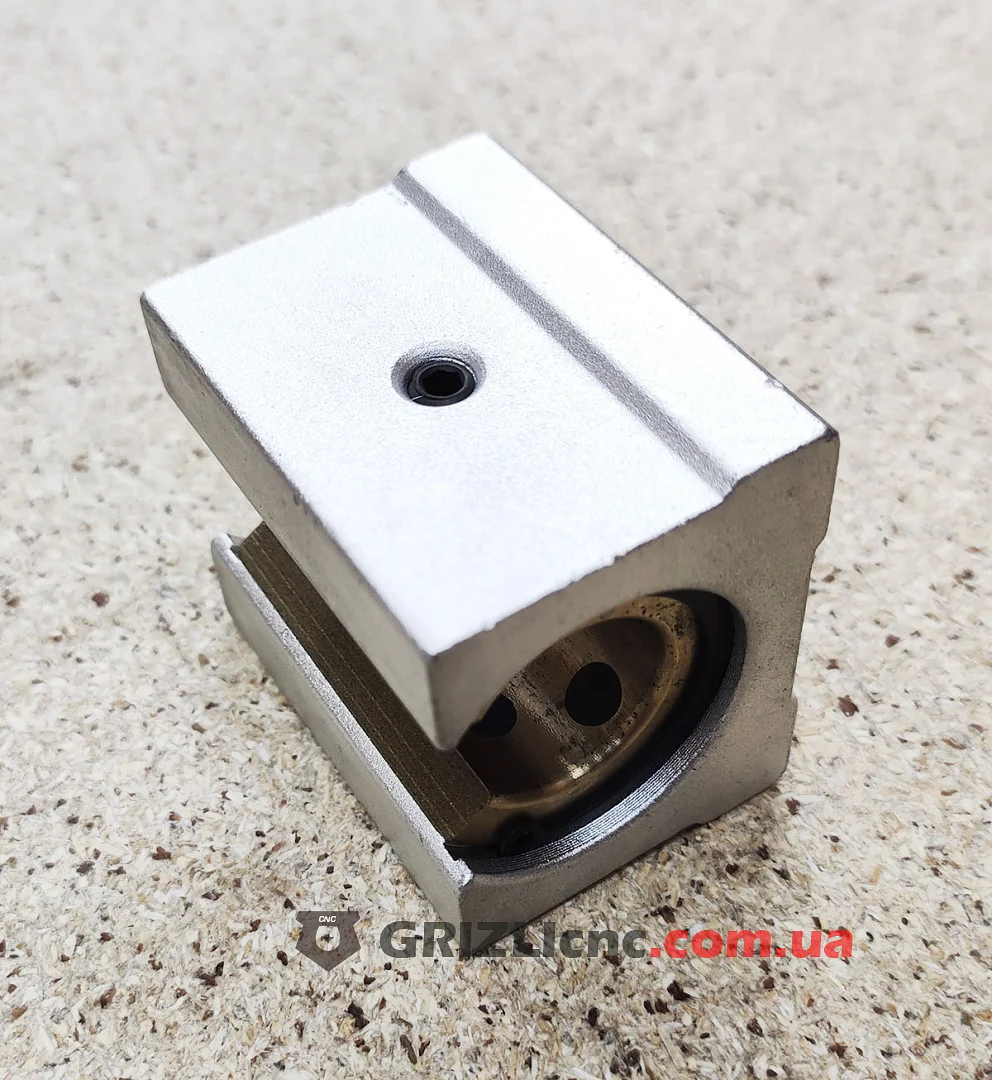

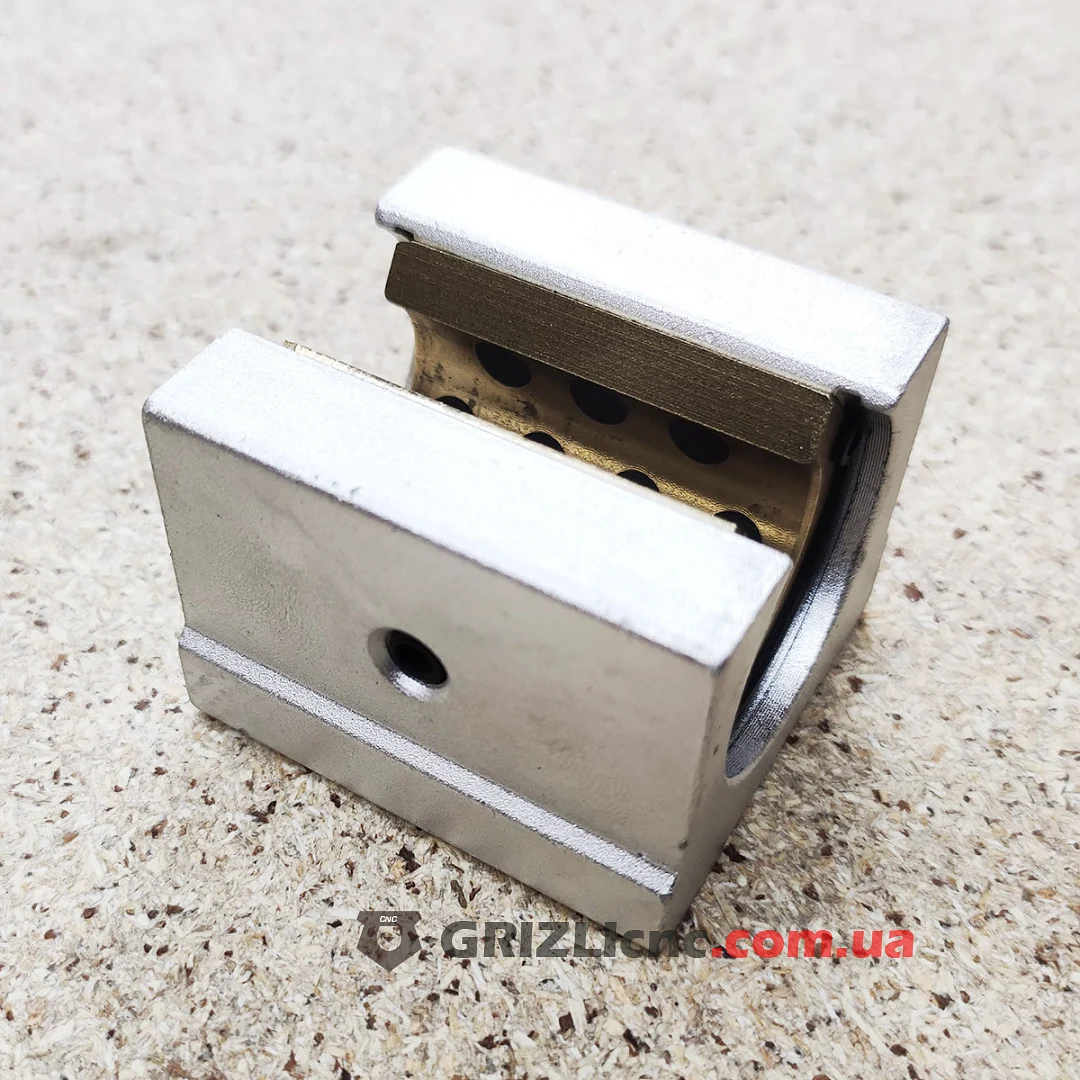

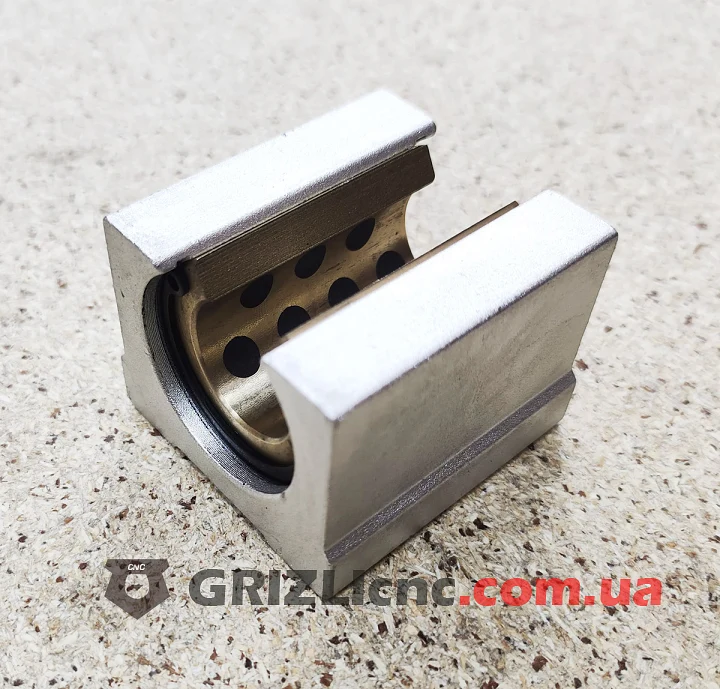

Внутри алюминиевого корпуса стоит не шариковый подшипник, а бронзовые втулки скольжения с запрессованной графитовой смазкой. Движущихся частей и пластикового сепаратора нет, шарикам нечему высыпаться, а смазка уже находится во втулках и не требует обслуживания.

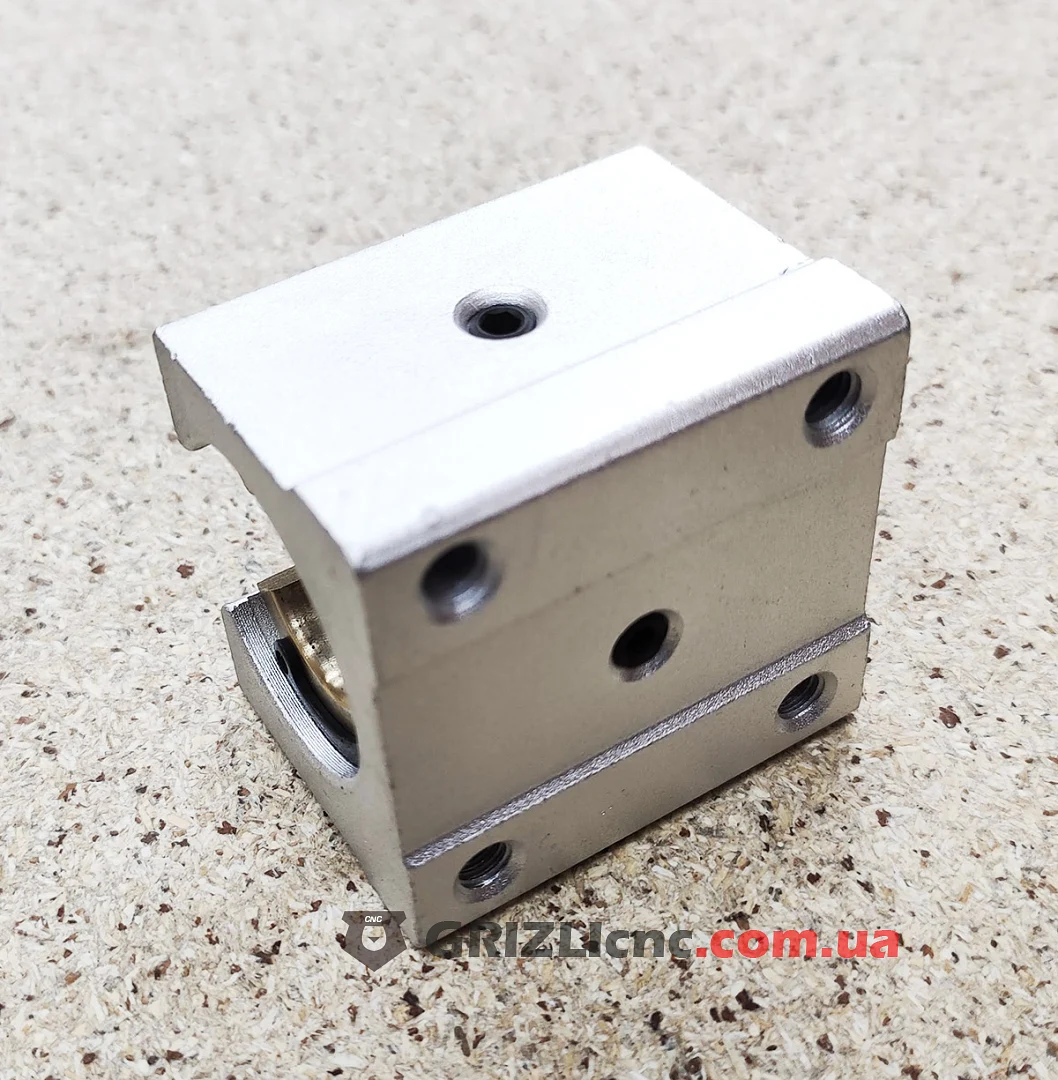

Регулировочные винты корпуса выбирают зазор между втулкой и валом. Каретка подходит на тот же вал SBR20, что и шариковый подшипник SBR20UU, и ставится на те же отверстия стола.

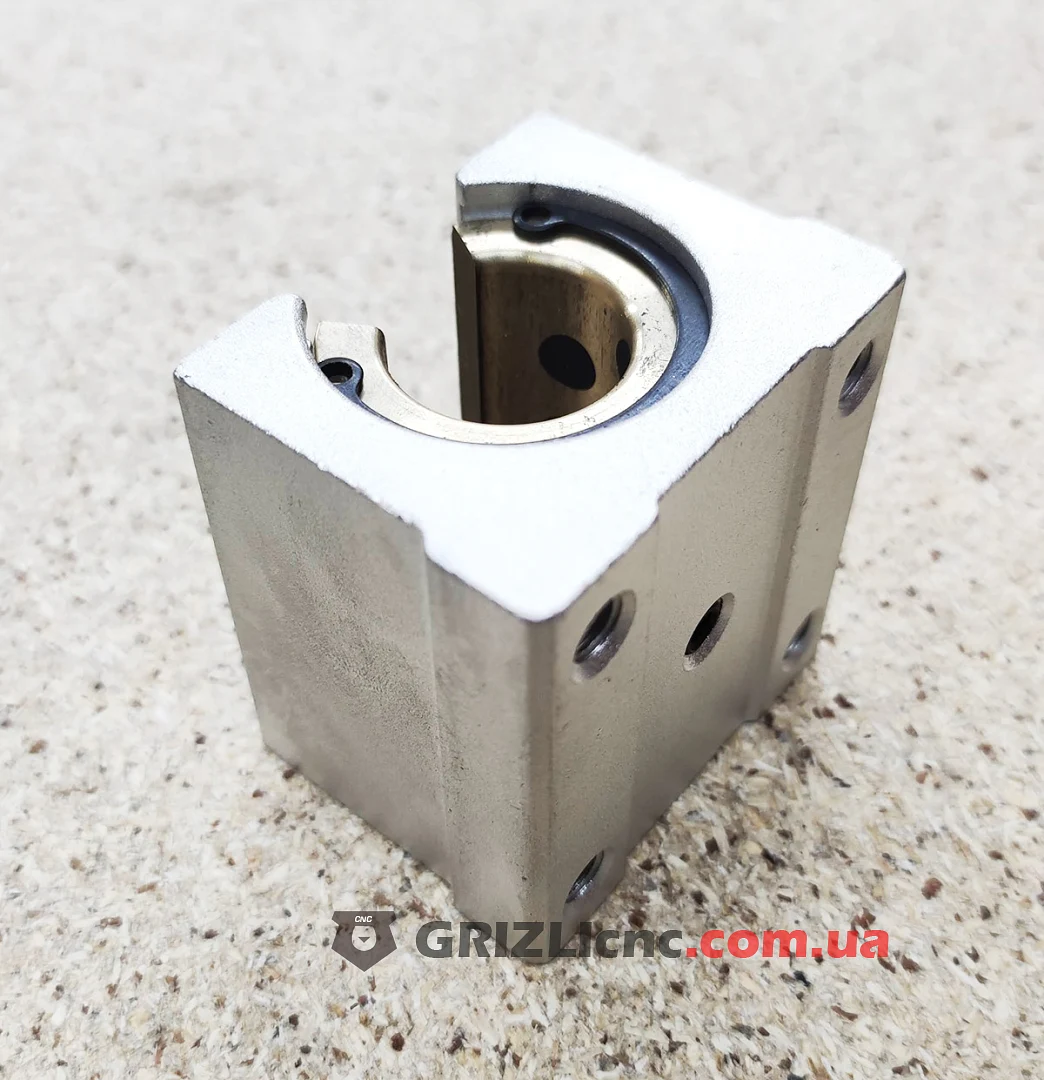

Корпус открыт снизу: через прорезь проходит опора вала, поэтому каретка идёт по валу на всей его длине, не задевая опору.

Где применяют

Вал 20 мм позволяет работать при средних нагрузках: граверы и станки для обработки дерева, пластика, алюминия. На ось ставят два вала SBR20 и по две каретки на каждом.
