SBR20LUU це лінійний підшипник відкритого типу для круглого вала на опорі SBR20 діаметром 20 мм. У верстатах з ЧПУ каретка в парі з валом забезпечує лінійне переміщення порталу, столу або шпиндельного вузла.
Будова

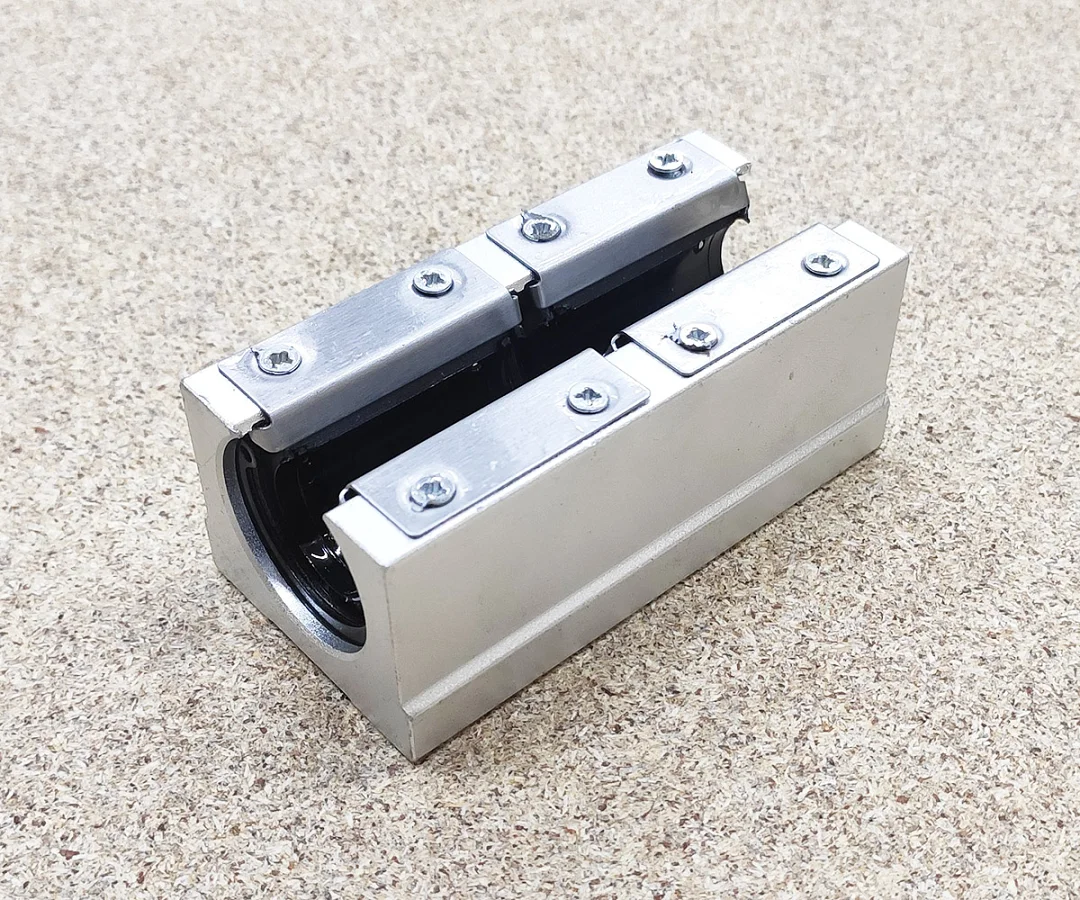

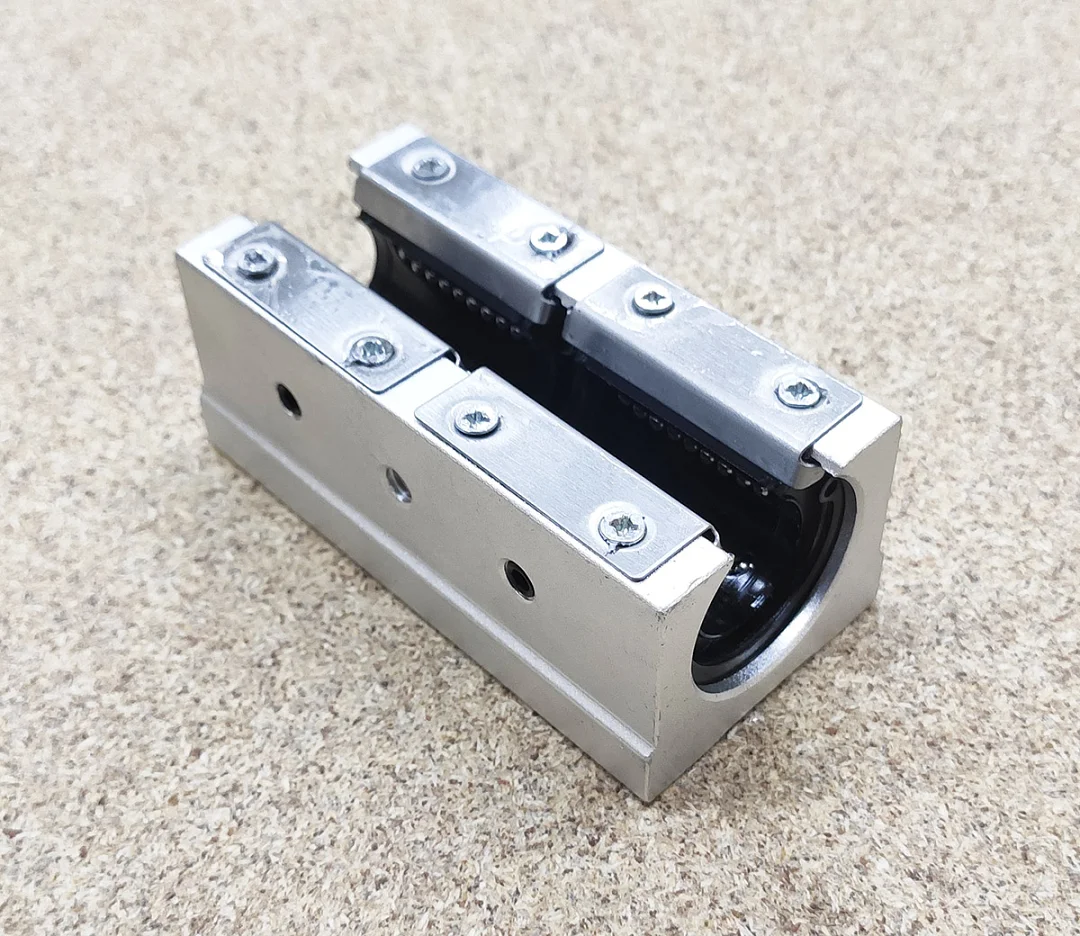

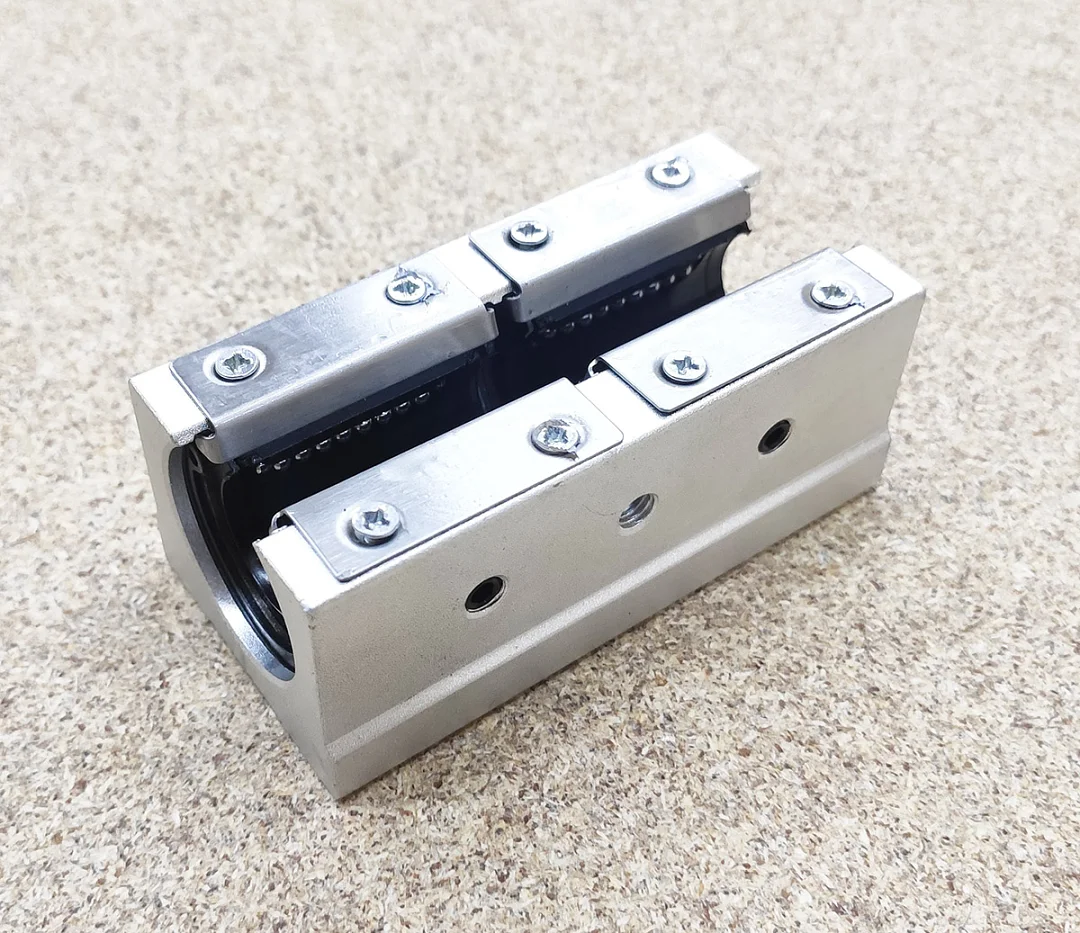

Каретка це два лінійні кулькові підшипники в алюмінієвому корпусі. Під час руху кульки постійно циркулюють замкненими доріжками, тому опір малий, а знос повільний. Регулювальні гвинти корпусу уточнюють положення підшипника й вибирають люфт у парі вал і підшипник.
Корпус довший, ніж у SBR20UU (96 мм проти 50 мм), і вміщує два підшипники. Така каретка тримає більше навантаження й служить довше, а ще замінює дві одиночні каретки там, де для них бракує місця.

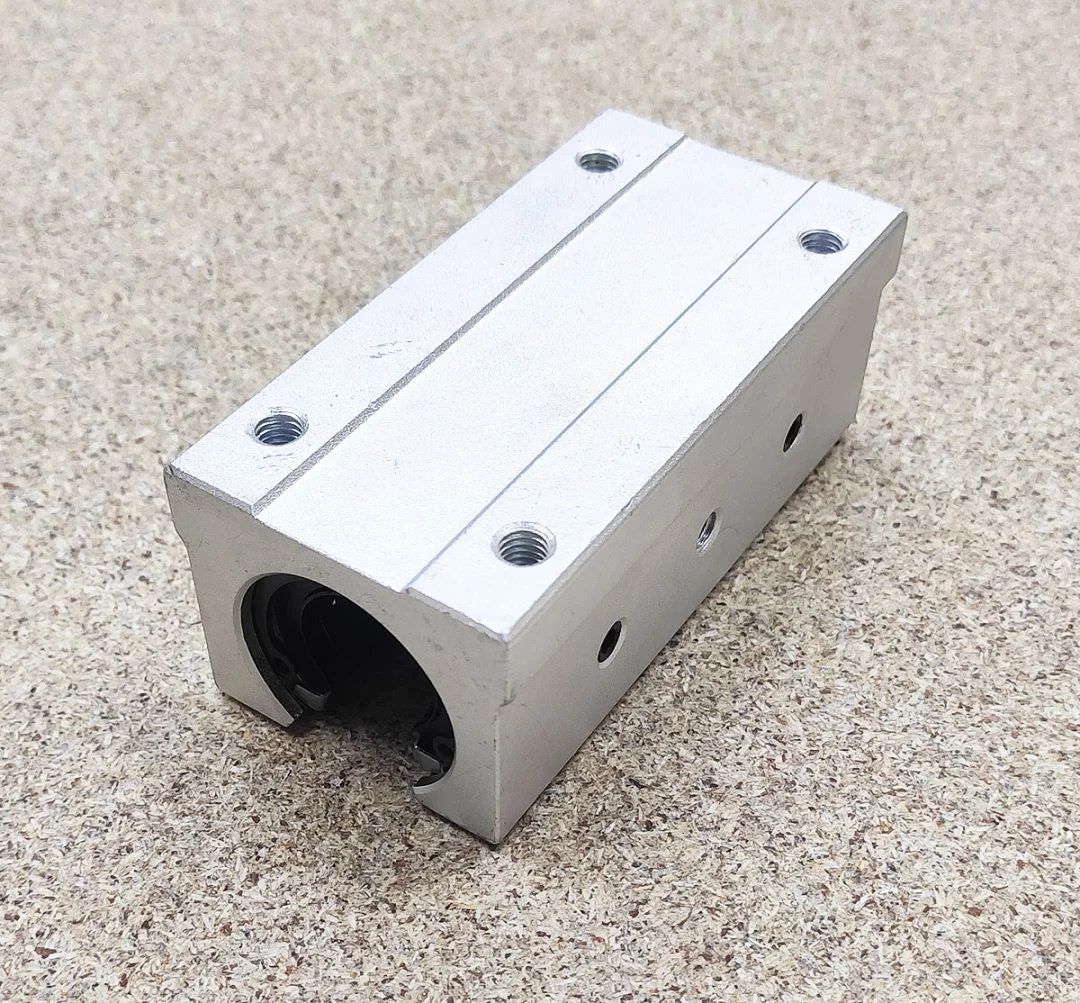

Корпус відкритий знизу: крізь проріз проходить опора вала, тому каретка йде валом по всій його довжині, не зачіпаючи опору.

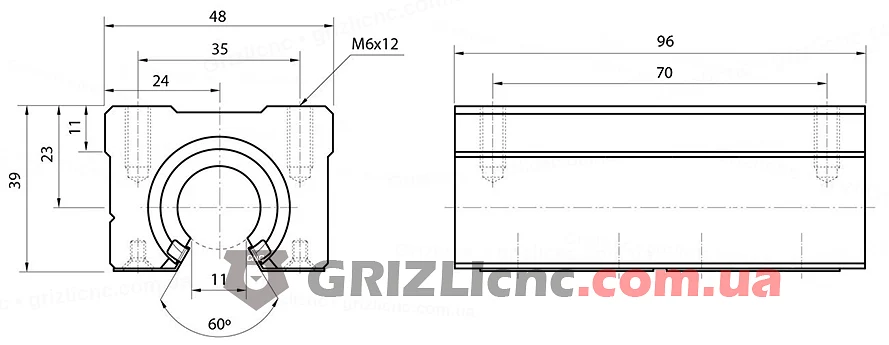

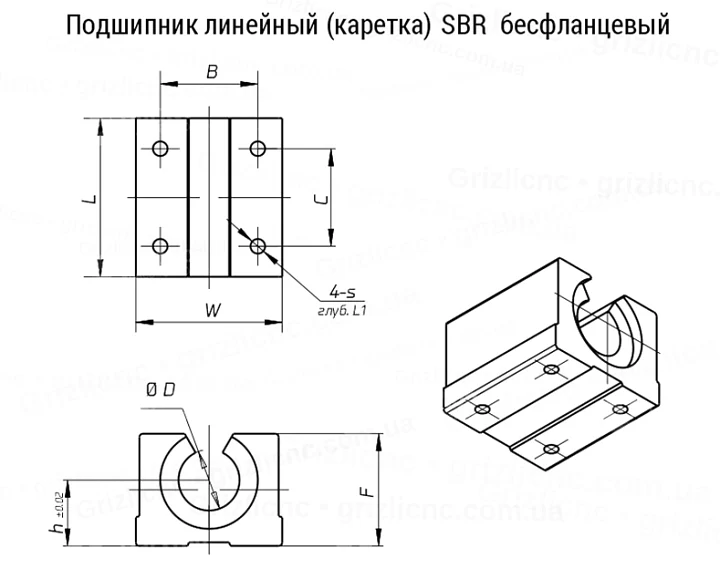

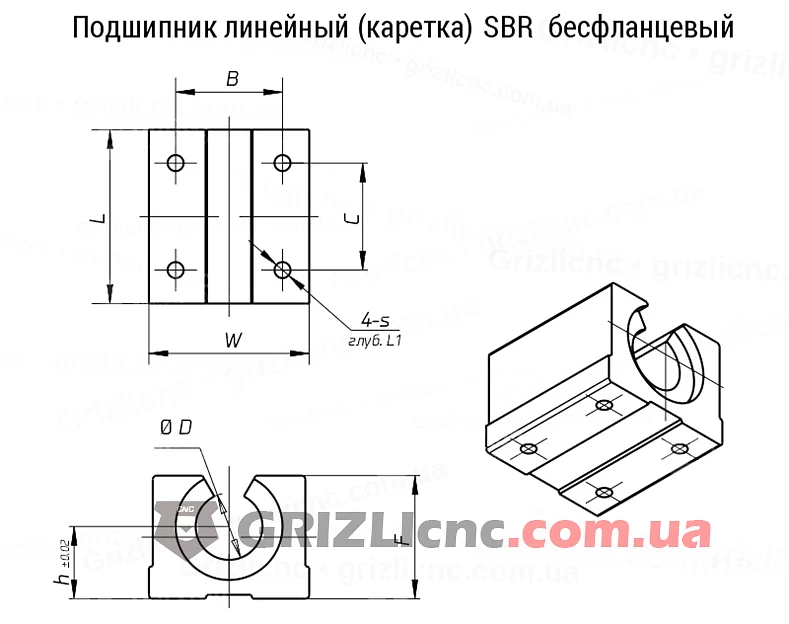

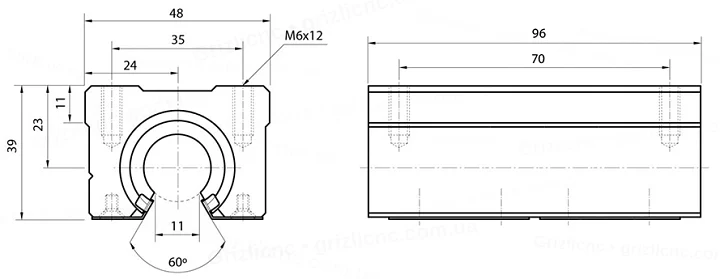

Розміри
| Параметр | Значення |
|---|
| Ширина W | 48 мм |
| Довжина L | 96 мм |
| Висота осі вала h | 23 мм |
| Загальна висота F | 39 мм |
| Відстань між отворами по ширині B | 35 мм |
| Відстань між отворами по довжині C | 70 мм |
| Різьба кріплення | M6x12 |
Де застосовують
Вал 20 мм дає змогу працювати за середніх навантажень: гравери та верстати для обробки дерева, пластику, алюмінію. На вісь ставлять два вали SBR20 і по дві каретки на кожному.
