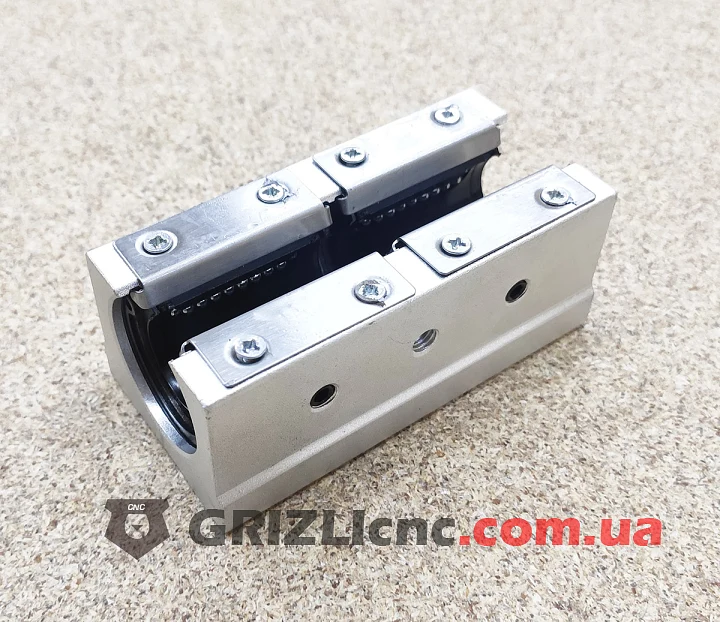

Линейный подшипник SBR20LUU, удлинённая открытая каретка для вала на опоре SBR20

SBR20LUU это линейный подшипник открытого типа для круглого вала на опоре SBR20 диаметром 20 мм. В станках с ЧПУ каретка в паре с валом обеспечивает линейное перемещение портала, стола или шпиндельного узла.

Устройство

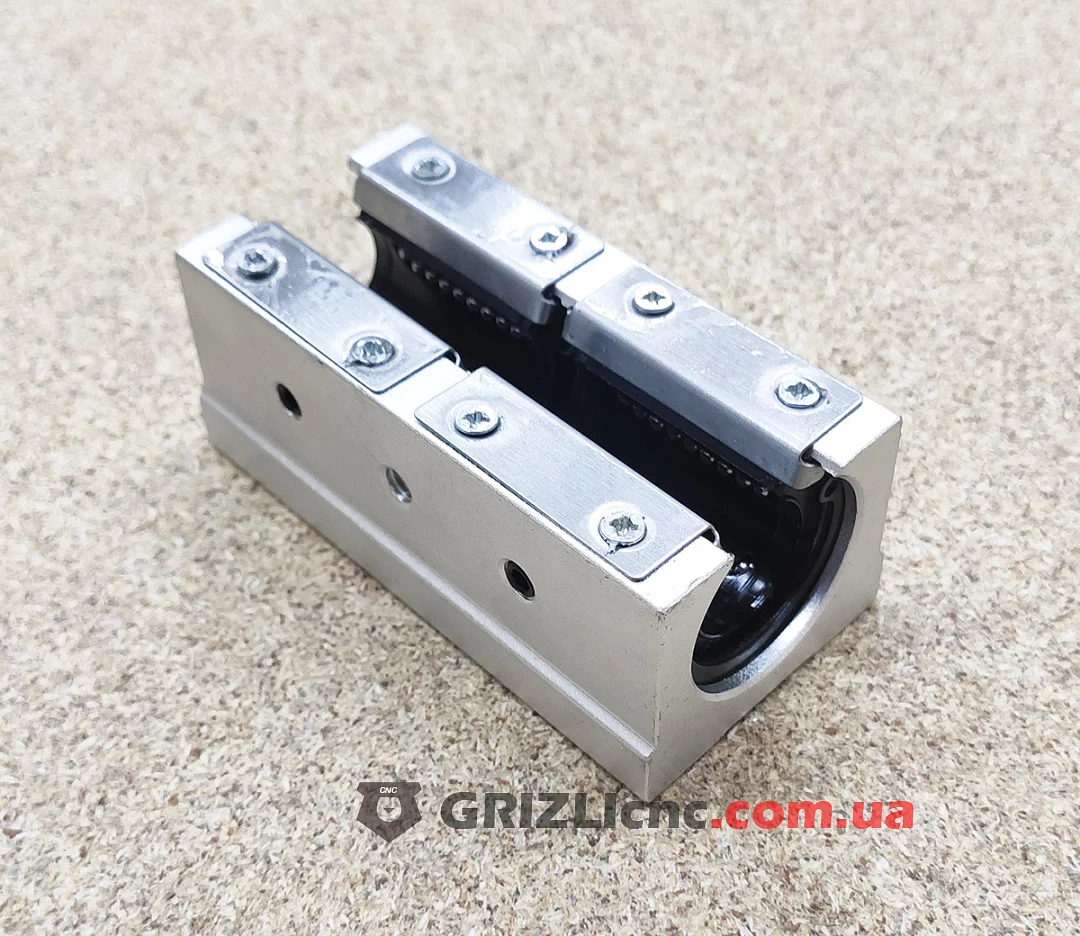

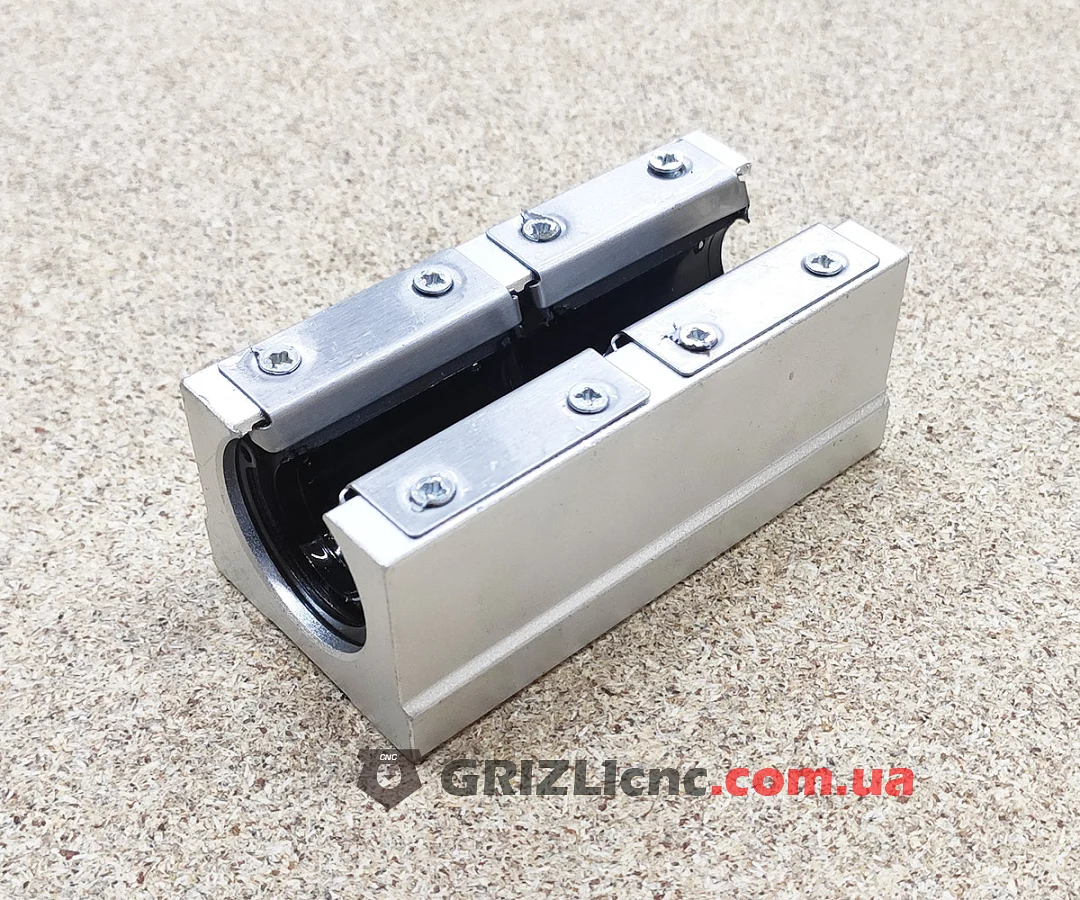

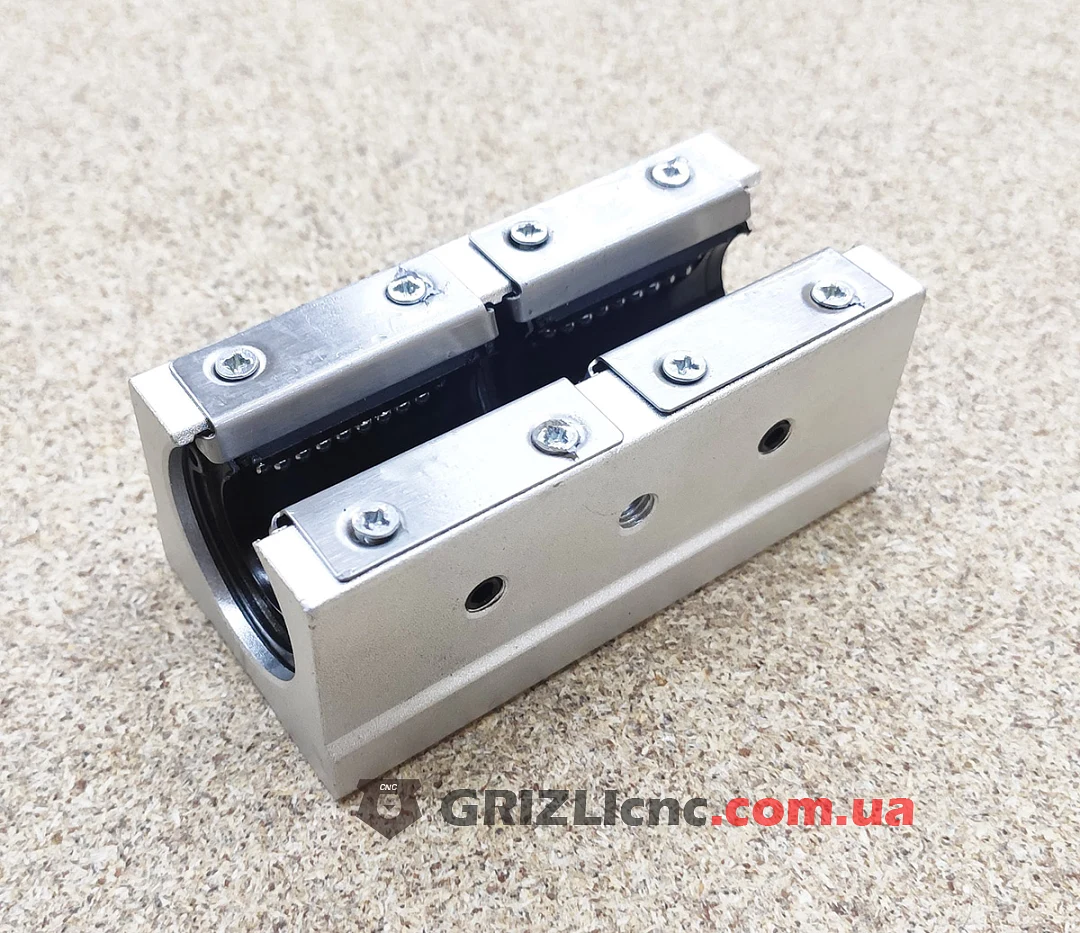

Каретка это два линейных шариковых подшипника в алюминиевом корпусе. При движении шарики постоянно циркулируют по замкнутым дорожкам, поэтому сопротивление мало, а износ медленный. Регулировочные винты корпуса уточняют положение подшипника и выбирают люфт в паре вал и подшипник.

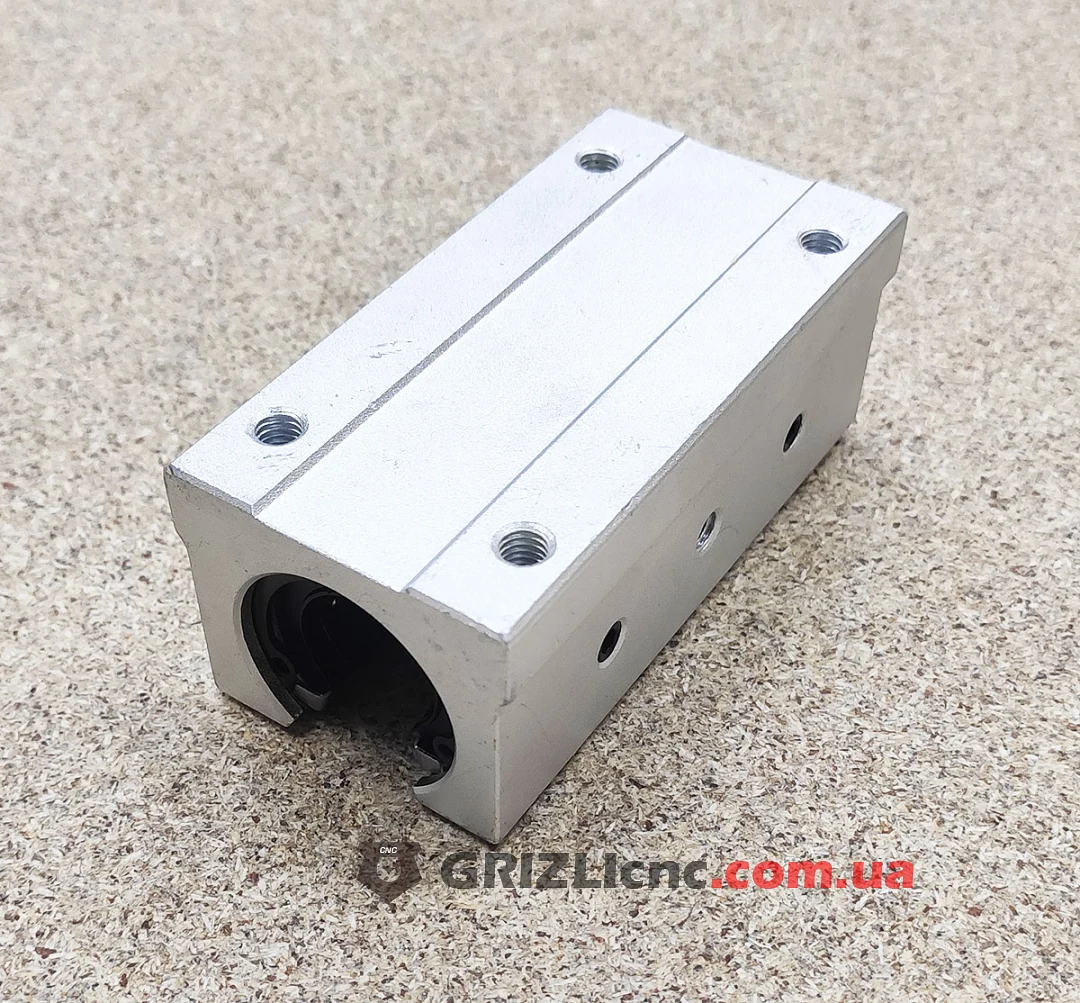

Корпус длиннее, чем у SBR20UU (96 мм против 50 мм), и вмещает два подшипника. Такая каретка держит большую нагрузку и служит дольше, а ещё заменяет две одиночные каретки там, где для них не хватает места.

Корпус открыт снизу: через прорезь проходит опора вала, поэтому каретка идёт по валу на всей его длине, не задевая опору.

Размеры

Где применяют

Вал 20 мм позволяет работать при средних нагрузках: граверы и станки для обработки дерева, пластика, алюминия. На ось ставят два вала SBR20 и по две каретки на каждом.
